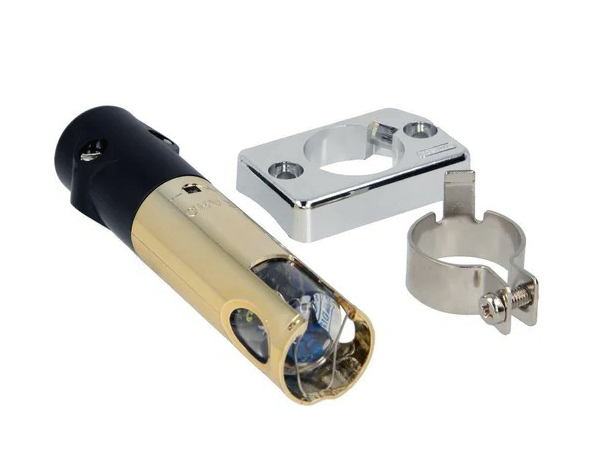

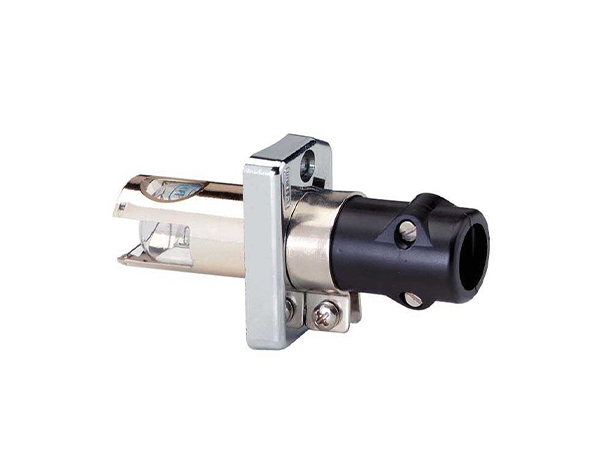

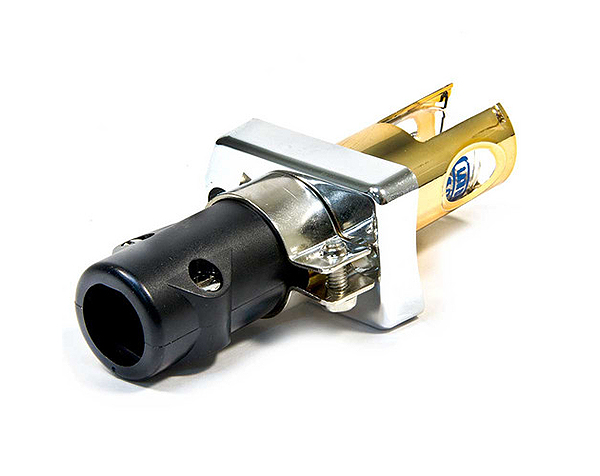

دتکتور شعله Siemens QRA2 که در بسیاری از صنایع با نام «فتوسل QRA2» یا «چشم مشعل زیمنس» شناخته میشود، یکی از معتبرترین و پرفروشترین تجهیزات تشخیص شعله در سیستمهای احتراقی صنعتی است. در فرآیندهای احتراق، وجود شعله باید بهصورت مداوم و بدون وقفه کنترل شود تا در صورت خاموش شدن ناگهانی مشعل، جریان سوخت بلافاصله قطع شده و از بروز حوادث خطرناک جلوگیری شود. به همین دلیل استفاده از یک سنسور تشخیص شعله مطمئن و دقیق اهمیت بسیار بالایی دارد.
شرکت زیمنس با توسعه سری QRA توانسته یکی از موفقترین فناوریهای تشخیص شعله مبتنی بر اشعه فرابنفش را در اختیار صنایع مختلف قرار دهد. مدل QRA2 بهعنوان یکی از شناختهشدهترین اعضای این خانواده، در هزاران پروژه صنعتی در سراسر جهان مورد استفاده قرار گرفته و به دلیل عملکرد پایدار، دقت بالا و عمر مناسب، همچنان یکی از گزینههای اصلی مهندسان بهرهبرداری و طراحان سیستمهای احتراق محسوب میشود.
نحوه عملکرد فتوسل QRA2
اساس عملکرد دتکتور شعله QRA2 بر پایه تشخیص اشعه فرابنفش (UV) منتشرشده از شعله است. شعلههای حاصل از احتراق گاز طبیعی، گازوئیل و بسیاری از سوختهای هیدروکربنی، در محدوده خاصی از طول موج فرابنفش انرژی منتشر میکنند. فتوسل زیمنس با استفاده از یک تیوب UV اختصاصی این تابش را دریافت کرده و آن را به سیگنال الکتریکی تبدیل میکند.
محدوده حساسیت این دتکتور بین 190 تا 270 نانومتر طراحی شده است. این ویژگی باعث میشود دستگاه تنها به شعله واقعی واکنش نشان دهد و تحت تأثیر نور محیط، نور خورشید، لامپهای صنعتی یا سطوح داغ قرار نگیرد. در نتیجه احتمال تشخیص اشتباه یا ایجاد آلارم کاذب به حداقل ممکن میرسد.
در سیستمهای احتراقی، QRA2 مستقیماً به رلهها و کنترلرهای احتراق زیمنس متصل میشود و اطلاعات وضعیت شعله را به واحد کنترل ارسال میکند. در صورت خاموش شدن شعله، کنترلر در مدت زمان بسیار کوتاهی فرمان قطع سوخت را صادر میکند تا ایمنی فرآیند حفظ شود.
مشخصات فنی دتکتور شعله Siemens QRA2
یکی از دلایل محبوبیت این محصول، ترکیب دقت بالا و ساختار صنعتی مقاوم آن است. مهمترین مشخصات فنی این تجهیز عبارتاند از:
- فناوری تشخیص شعله مبتنی بر اشعه فرابنفش (UV)
- محدوده حساسیت طیفی: 190 تا 270 نانومتر
- زمان پاسخدهی کمتر از 0.1 ثانیه
- سازگاری با کنترلرهای احتراقی زیمنس
- عملکرد پایدار در بازه دمایی 20- تا 60+ درجه سانتیگراد
- عمر تقریبی تیوب UV حدود 10,000 ساعت
- مقاومت مناسب در برابر نویزهای الکترومغناطیسی
- درجه حفاظت IP40
- تغذیه از طریق کنترلر احتراق
- قابلیت استفاده در محیطهای صنعتی سنگین
وجود تیوب UV با کیفیت بالا سبب شده است که این دتکتور حتی در شرایطی که میدانهای الکترومغناطیسی قوی وجود دارد نیز عملکردی پایدار و قابل اعتماد ارائه دهد.
سازگاری با کنترلرهای احتراق زیمنس
یکی از مزیتهای مهم فتوسل QRA2، سازگاری کامل آن با طیف گستردهای از رلهها و کنترلرهای مشعل زیمنس است. این دتکتور بهطور گسترده همراه با کنترلرهای زیر مورد استفاده قرار میگیرد:
- سری LFL
- سری LGK
- سری LDU
- سری LME
- سایر سیستمهای مدیریت مشعل Siemens
این سازگاری گسترده باعث شده است که در بسیاری از پروژههای نوسازی و تعمیرات، بدون نیاز به تغییرات اساسی در سیستم کنترل، امکان جایگزینی و استفاده از QRA2 وجود داشته باشد.
تفاوت مدل QRA2 و QRA2M
زیمنس علاوه بر مدل استاندارد QRA2، نسخه دیگری با نام QRA2M نیز تولید میکند. هر دو مدل از فناوری UV بهره میبرند اما مدل QRA2M دارای حساسیت بالاتری است.
در شرایطی که شعله شدت نور کمتری داشته باشد یا فاصله محل نصب دتکتور تا شعله بیشتر از حالت معمول باشد، استفاده از QRA2M توصیه میشود. این مدل میتواند تابش UV ضعیفتر را نیز با دقت بیشتری تشخیص دهد و در نتیجه در برخی کاربردهای خاص عملکرد بهتری ارائه میدهد.
انتخاب بین این دو مدل باید بر اساس نوع مشعل، شرایط نصب، فاصله دید شعله و توصیه سازنده سیستم احتراق انجام شود.
کاربردهای دتکتور شعله Siemens QRA2
به دلیل دقت بالا و قابلیت اطمینان فوقالعاده، این تجهیز در صنایع مختلف کاربرد گستردهای پیدا کرده است. برخی از مهمترین کاربردهای آن عبارتاند از:
- مشعلهای گازسوز صنعتی
- مشعلهای گازوئیلسوز
- دیگهای بخار نیروگاهی
- بویلرهای صنعتی
- کورههای عملیات حرارتی
- صنایع فولاد و فلزات
- صنایع سیمان
- صنایع غذایی
- صنایع شیمیایی و پتروشیمی
- تأسیسات گرمایشی بزرگ
- سیستمهای احتراق خطوط تولید
در بسیاری از کارخانههای واقع در تهران، شهرکهای صنعتی اطراف تهران و همچنین واحدهای تولیدی مستقر در منطقه صنعتی لالهزار تهران، فتوسل QRA2 بهعنوان یکی از تجهیزات استاندارد کنترل شعله شناخته میشود.
اهمیت استفاده از نمونه اصلی
با توجه به محبوبیت بالای این محصول، نمونههای غیراصل و تقلبی متعددی در بازار وجود دارند که استفاده از آنها میتواند خطرات جدی برای سیستم احتراق ایجاد کند. تشخیص اشتباه شعله یا عدم تشخیص خاموشی مشعل میتواند خسارتهای مالی و حتی حوادث ایمنی به همراه داشته باشد.

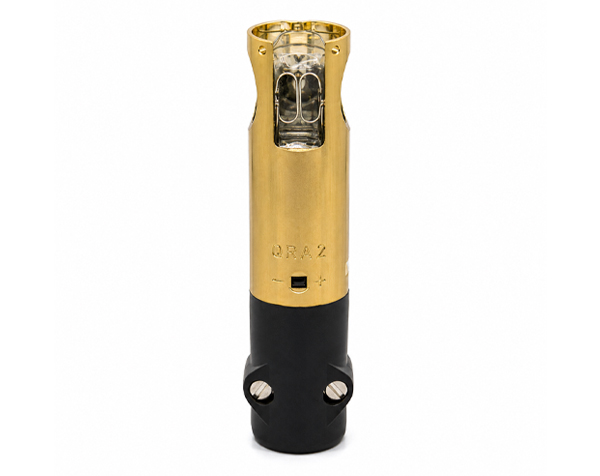

یکی از مهمترین روشهای تشخیص اصالت این محصول، بررسی نوشته روی تیوب UV است. در نمونههای اصلی عبارت LANDIS & GYR درج شده است؛ در حالی که بسیاری از نمونههای تقلبی دارای عبارت اشتباه LANDIS & NYG هستند.
نمونههای غیر اصلی معمولاً دارای مشکلات زیر هستند:
- عمر بسیار کوتاه
- حساسیت پایین
- ایجاد خطاهای کاذب
- عملکرد ناپایدار
- احتمال خاموشی ناگهانی مشعل
- افزایش ریسک حوادث صنعتی
به همین دلیل توصیه میشود این تجهیز تنها از تأمینکنندگان معتبر خریداری شود.
خرید دتکتور شعله Siemens QRA2 از فروشگاه دراک
فروشگاه دراک بهعنوان یکی از تأمینکنندگان تخصصی تجهیزات ابزار دقیق، کنترل و اتوماسیون صنعتی، نسخه اصلی دتکتور شعله Siemens QRA2 را همراه با تضمین اصالت کالا و مشاوره فنی ارائه میکند. کارشناسان فنی فروشگاه دراک میتوانند بر اساس نوع مشعل، شرایط بهرهبرداری و مدل کنترلر احتراق، مناسبترین گزینه را برای پروژه شما پیشنهاد دهند.
در هنگام خرید این تجهیز، انتخاب صحیح بین مدل QRA2 و QRA2M، بررسی شرایط نصب، کنترل فاصله دید شعله و اطمینان از اصالت کالا اهمیت بسیار بالایی دارد. استفاده از نسخه اورجینال نهتنها باعث افزایش ایمنی سیستم احتراق میشود، بلکه هزینههای تعمیرات و توقف تولید را نیز کاهش میدهد.
اگر به دنبال خرید فتوسل QRA2 اصلی زیمنس با مشاوره تخصصی و تضمین اصالت هستید، فروشگاه دراک آماده تأمین این محصول برای پروژههای صنعتی در تهران، لالهزار و سراسر ایران است.
