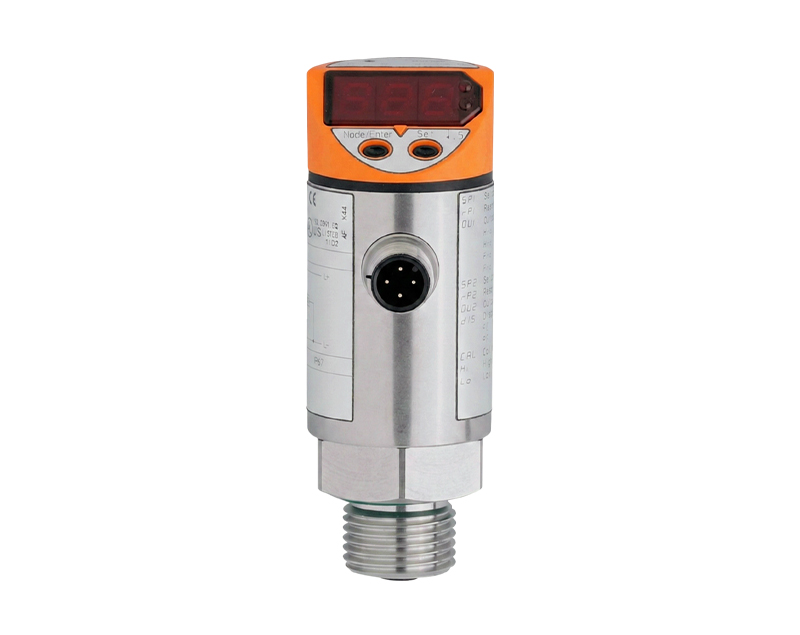

سنسور دما / TR7430

سنــسور دما TR7430 یک واحد ارزیابی است که برای تشخیص، ارزیابی، و نمایش سیگنال‌های مربوط به سنسورهای دما مانند PT100 و PT1000 طراحی شده است. این محصول به خصوص برای کاربری‌هایی که نیاز به اندازه‌گیری دقیق دما در فرآیندهای مختلف دارند، مناسب است. با قابلیت‌های متعدد و طراحی کاربرپسند، سنسور TR7430 عملکردی دقیق و قابل اعتماد را در شرایط صنعتی ارائه می‌دهد.

ویژگی‌ها و کاربردها

سنسور دما TR7430 به طور خاص برای سنسورهای دمای PT100 و PT1000 طراحی شده است. این واحد ارزیابی قادر به اندازه‌گیری دما در بازه‌ای از -40 تا 150 درجه سانتی‌گراد است که معادل -40 تا 302 درجه فارنهایت می‌باشد. با این قابلیت، امکان استفاده از آن در طیف وسیعی از فرآیندهای صنعتی وجود دارد.

این سنسور مجهز به دو خروجی سوئیچینگ است که یکی از آن‌ها دارای رابط ارتباطی IO-Link می‌باشد. این ویژگی اجازه می‌دهد که فرآیندهای صنعتی به صورت دقیق‌تر و با استفاده از تکنولوژی‌های پیشرفته‌تر نظارت شوند. خروجی‌های این سنسور قابل تنظیم برای حالات مختلف هستند و می‌توانند به‌طور دلخواه به صورت “باز” یا “بسته” تنظیم شوند.

واحد ارزیابی دما TR7430 مجهز به نمایشگر LED 7 قسمتی است که اطلاعات مربوط به وضعیت سوئیچ‌ها و مقادیر دما را به صورت واضح و روشن نشان می‌دهد. این نمایشگر برای محیط‌های صنعتی طراحی شده است و در شرایط نوری مختلف قابلیت خوانایی بالایی دارد.

تنظیمات و پارامترها

تنظیمات سنسور TR7430 به سادگی از طریق دکمه‌های موجود بر روی دستگاه یا از طریق رابط IO-Link انجام می‌شود. به کمک این دکمه‌ها، کاربران قادرند پارامترهای مختلفی نظیر نقاط تنظیم و بازنشانی دما، هیسترزیس، و واحد نمایش دما (سانتی‌گراد یا فارنهایت) را به راحتی تنظیم کنند. علاوه بر این، با استفاده از نرم‌افزار LINERECORDER SENSOR از طریق رابط USB، می‌توان به تجزیه و تحلیل و بایگانی مجموعه پارامترها پرداخت.

دقت و عملکرد

یکی از ویژگی‌های برجسته TR7430 دقت بالای آن در اندازه‌گیری دما است. دقت نقطه تنظیم این سنسور 0.2 درجه سانتی‌گراد است که موجب اطمینان از نتایج دقیق در فرآیندهای حساس می‌شود. همچنین، دمای محیط برای عملکرد این سنسور از -25 تا 70 درجه سانتی‌گراد است و این قابلیت باعث می‌شود که سنسور TR7430 در طیف وسیعی از محیط‌های صنعتی قابل استفاده باشد.

حفاظت و امنیت

سنسور TR7430 دارای حفاظت در برابر قطبیت معکوس، و همچنین دارای محافظت در برابر کوتاه‌مدت و اضافه‌بار است. این ویژگی‌ها باعث می‌شود که سنسور در شرایط ناخواسته یا غیرمنتظره هم‌چنان عملکرد صحیح و ایمن خود را حفظ کند. علاوه بر این، سنسور دارای ویژگی‌هایی مانند Watchdog یکپارچه و زمان تأخیر روشن شدن 1.5 ثانیه است که به افزایش پایایی و عملکرد کلی دستگاه کمک می‌کند.

طراحی و اتصال

این سنسور با طراحی استوانه‌ای و ابعاد 94 میلی‌متر طول و 34 میلی‌متر قطر، به راحتی قابل نصب در اکثر فرآیندهای صنعتی است. اتصال فرآیند آن از نوع رزوه‌ای G 1/2 با رزوه خارجی است که نصب آن را ساده و راحت می‌کند. برای اتصال الکتریکی، سنسور TR7430 از کانکتور M12 استفاده می‌کند که دارای تماس‌های طلا است و اتصالی امن و پایدار فراهم می‌آورد.

مقاومتی بالا در برابر شرایط محیطی

سنسور TR7430 علاوه بر دقت بالا و کاربری آسان، از مقاومت بالایی در برابر شرایط سخت محیطی برخوردار است. این سنسور قادر به تحمل شوک‌های تا 50 g (11 میلی‌ثانیه) و لرزش‌های تا 20 g (بین فرکانس‌های 10 تا 2000 هرتز) می‌باشد. همچنین، این سنسور دارای استانداردهای حفاظتی IP67 است که آن را در برابر گرد و غبار و آب مقاوم می‌سازد.

نتیجه‌گیری

سنسور دما TR7430 یک ابزار کارآمد، دقیق و قابل اعتماد برای اندازه‌گیری و ارزیابی دما در فرآیندهای صنعتی است. با دقت بالا، قابلیت تنظیم پارامترها، و مقاومت در برابر شرایط سخت، این سنسور انتخابی ایده‌آل برای کاربردهای مختلف صنعتی است که نیاز به نظارت دقیق و مداوم دما دارند.

فروشگاه دراک

فروشگاه “دراک” به عنوان یکی از معتبرترین تأمین‌کنندگان تجهیزات صنعتی در ایران، ارائه‌دهنده محصولات با کیفیت در حوزه‌های اندازه‌گیری، اتوماسیون و برق صنعتی فعالیت می‌کند و به‌ویژه در تأمین تجهیزات دقیق و کارآمد در زمینه‌های مختلف از جمله سیستم‌های اندازه‌گیری دما، فشار، سطح و جریان شناخته شده است.

دراک با هدف ارتقاء کیفیت و بهبود عملکرد فرآیندهای صنعتی، علاوه بر ارائه محصولات اصلی، خدمات مشاوره‌ای و مهندسی را نیز به مشتریان خود ارائه می‌دهد. این خدمات شامل نصب، راه‌اندازی، و پشتیبانی فنی برای تجهیزات مختلف است. همچنین، دراک به عنوان یک نمایندگی رسمی، قادر است نیازهای خاص مشتریان را با ارائه راهکارهای متناسب با شرایط و الزامات محیطی به‌ویژه در ایران برآورده کند.

مشتریان فروشگاه دراک می‌توانند به‌راحتی به محصولات متنوع و با کیفیت در حوزه‌های مختلف دسترسی پیدا کنند و از پشتیبانی فنی دقیق و حرفه‌ای بهره‌مند شوند. برای اطلاعات بیشتر و خرید آنلاین، می‌توانید به وب‌سایت فروشگاه مراجعه کرده و از خدمات بی‌نظیر آن بهره‌مند شوید.

برای دانلود کاتالوگ اسکن کنید

لینک کوتاه : https://links.deraak.com/xc0

نمایش بیشتر نشان دادن کمتر

مدل اندازه‌گیری	1 x Pt 1000; (to DIN EN 60751, class A)
محدوده اندازه گیری	-40…150 °C
درجه حفاظت	IP67
ارتباط دیجیتال	IO-Link
ولتاژ ورودی	18…30 DC

پرسش‌های متداول درباره TR7430

۱. وظیفه اصلی واحد ارزیابی TR7430 چیست؟ TR7430 یک واحد ارزیابی است که برای استفاده با سنسورهای دمای PT100 و PT1000 طراحی شده است. وظیفه اصلی آن اندازه‌گیری و نمایش مقادیر دما و ارائه دو خروجی سوئیچینگ دیجیتال بر اساس نقاط تنظیم تعریف شده توسط کاربر است.

۲. TR7430 با کدام نوع سنسورهای دما سازگار است؟ TR7430 به طور خاص برای استفاده با سنسورهای دمای PT100 و PT1000 طراحی شده است. اینها انواع رایج دماسنج‌های مقاومتی (RTD) هستند.

۳. محدوده اندازه‌گیری و نمایش TR7430 چقدر است؟ TR7430 دارای محدوده اندازه‌گیری ۴۰- تا ۱۵۰ درجه سانتی‌گراد (۴۰- تا ۳۰۲ درجه فارنهایت) است. دمای اندازه‌گیری شده بر روی یک نمایشگر LED ۷ قسمتی با وضوح ۰.۵ کلوین (۰.۵ درجه سانتی‌گراد یا ۱ درجه فارنهایت) نمایش داده می‌شود.

۴. TR7430 چند سیگنال خروجی ارائه می‌دهد و ویژگی‌های آنها چیست؟ TR7430 دارای دو خروجی دیجیتال با طراحی الکتریکی PNP است. این خروجی‌ها یک سیگنال سوئیچینگ ارائه می‌دهند و می‌توانند به صورت نرمال باز (Normally Open) یا نرمال بسته (Normally Closed) پیکربندی شوند. آنها دارای حداکثر افت ولتاژ ۲ ولت DC و جریان دائمی نامی ۲۵۰ میلی‌آمپر برای هر کدام هستند.

۵. نقاط سوئیچینگ و سایر پارامترها در TR7430 چگونه پیکربندی می‌شوند؟ نقاط سوئیچینگ (نقطه تنظیم و نقطه بازنشانی) و سایر پارامترها مانند حالت هیسترزیس/پنجره، عملکرد خروجی نرمال باز/بسته، بازنشانی حافظه حداقل/حداکثر، واحد نمایش (درجه سانتی‌گراد/فارنهایت) و کالیبراسیون نقطه صفر را می‌توان با استفاده از دکمه برنامه‌ریزی تعبیه شده تنظیم کرد.

۶. محدودیت‌های دمای محیطی عملکرد و نگهداری TR7430 چیست؟ TR7430 برای کار در دمای محیطی بین ۲۵- تا ۷۰ درجه سانتی‌گراد طراحی شده و می‌تواند در دمای ۴۰- تا ۸۵ درجه سانتی‌گراد نگهداری شود. همچنین دارای درجه حفاظت IP67 است که نشان‌دهنده مقاومت در برابر گرد و غبار و غوطه‌وری موقت در آب است.

۷. TR7430 چه نوع اتصالات الکتریکی و محافظت‌هایی دارد؟ TR7430 از یک کانکتور M12 با کد A و کنتاکت‌های با روکش طلا برای اتصال الکتریکی استفاده می‌کند. با ولتاژ DC ۱۸ تا ۳۰ ولت و مصرف جریان کمتر از ۵۰ میلی‌آمپر کار می‌کند. شامل محافظت در برابر پلاریته معکوس، محافظت در برابر اتصال کوتاه پالسی، محافظت در برابر اضافه بار و یک Watchdog (نگهبان) داخلی برای قابلیت اطمینان عملیاتی است.

۸. چه مشخصات مکانیکی و موادی در TR7430 استفاده شده است؟ TR7430 دارای یک محفظه استوانه‌ای با ابعاد قطر ۳۴ میلی‌متر / طول = ۹۴ میلی‌متر است. مواد اصلی به کار رفته در ساخت آن شامل فولاد ضد زنگ (304/1.4301 و 303/1.4305)، EPDM/X، PC، PBT و FKM است. دارای یک رزوه خارجی G 1/2 برای اتصال به فرآیند است.
