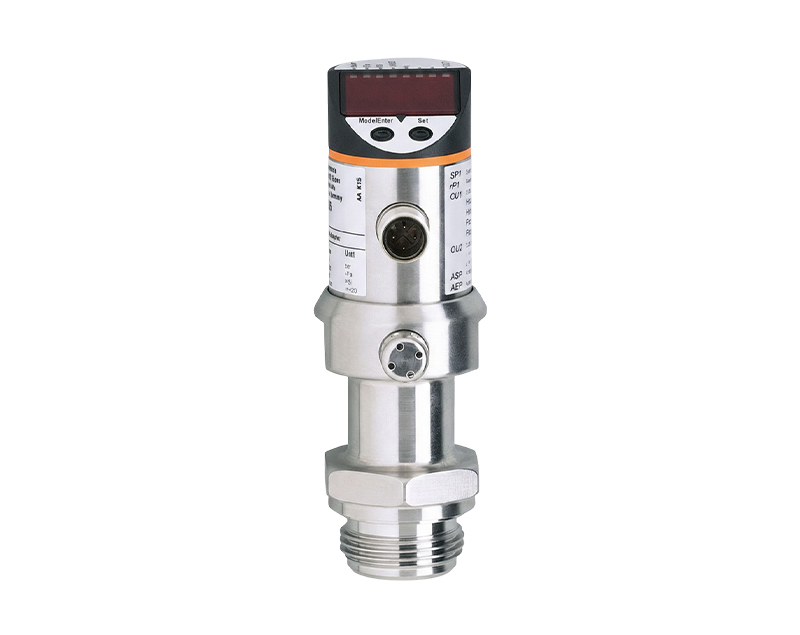

Flush pressure sensor with display PI2096 PI-2,5-RES30-MFRKG/US/ /P

سنسور فشار نمایشگردار / PI2096

برای استعلام قیمت تماس بگیرید

در انبار

طراحی بهداشتی: نصب همسطح و اتصال فرآیندی Aseptoflex برای اطمینان از آب‌بندی بهداشتی.
مناسب برای صنایع غذایی و نوشیدنی: مقاوم در برابر تمیز کردن با فشار بالا و مواد شوینده تهاجمی، قابل استفاده در دماهای بالا.
اندازه‌گیری دقیق: محدوده اندازه‌گیری -0.124 تا 2.5 بار با دقت و تکرارپذیری بالا (دقت نقطه سوئیچ < ±0.2% دهانه، تکرارپذیری < ±0.1% دهانه).
نمایشگر محلی: دارای نمایشگر 4 رقمی الفبایی برای نمایش مستقیم مقدار فشار و LEDهای وضعیت.
خروجی‌های متنوع: ارائه خروجی دیجیتال قابل تنظیم (PNP/NPN) و خروجی آنالوگ قابل تنظیم (4…20 mA یا 0…10 V).
پیکربندی آسان: دارای دکمه برنامه‌ریزی برای تنظیم پارامترهای مختلف مانند نوع خروجی، محدوده اندازه‌گیری، واحدهای نمایش و غیره.
مقاومت بالا: بدنه استیل ضد زنگ، سلول اندازه‌گیری سرامیکی مقاوم، بدون قطعات متحرک برای مقاومت در برابر ضربه و لرزش.
شرایط عملکرد گسترده: دمای محیطی -25 تا 80 °C، دمای سیال -25 تا 125 °C (کوتاه‌مدت تا 145 °C).
درجه حفاظت بالا: IP 67 و IP 69K برای مقاومت در برابر گرد و غبار و شستشو با فشار قوی.
دارای گواهینامه‌ها و تأییدیه‌های صنعتی و بهداشتی: EMC، مقاومت در برابر شوک و لرزش (DIN IEC)، احتمالاً 3-A، EHEDG، EC 1935/2004، FDA، FCM، CE و غیره.

دسته بندی ها:اتوماسیون, اندازه‌گیری فشار, سنسور صنعتی, کنترلر صنعتی

مارک ها: ifm

سنسور PI2096 یک سنسور فشار فلاش با نمایشگر است که با مدل کامل PI-2,5-RES30-MFRKG/US/ /P شناخته می‌شود. نکته بسیار مهم این است که PI2096 یک محصول در حال توقف تولید (phase-out) می‌باشد. کدهای کالای جایگزین پیشنهادی PI1005 یا PI1706 هستند و توصیه می‌شود هنگام انتخاب جایگزین، توجه داشته باشید که داده‌های فنی ممکن است متفاوت باشند.

ویژگی‌های کلیدی و طراحی:

PI2096 دارای یک نمایشگر 4 رقمی الفبایی-عددی، 2 عدد LED وضعیت و یک دکمه برنامه‌ریزی برای تعامل کاربر است.
این سنسور مجهز به لبه آب‌بندی Aseptoflex و رزوه خارجی Aseptoflex برای یک اتصال فرآیندی بهداشتی می‌باشد.
بدنه سنسور پس از نصب، قابلیت چرخش آزاد تا 350 درجه را دارد که امکان تنظیم انعطاف‌پذیر را فراهم می‌کند.
اتصال الکتریکی از طریق یک کانکتور (1 x M12) با کدینگ A و کنتاکت‌های با روکش طلا انجام می‌شود که انتقال سیگنال قابل اطمینانی را تضمین می‌کند.

کاربرد:

این سنسور فشار به طور خاص برای نصب هم‌سطح (فلاش) طراحی شده و برای صنایع غذایی و نوشیدنی ایده‌آل است.
برای اندازه‌گیری فشار سیالات ویسکوز (چسبناک) و مایعات حاوی ذرات معلق و همچنین مایعات و گازهای استاندارد مناسب است.
سنسور به گونه‌ای طراحی شده که در برابر شستشو با فشار بالا با مواد شوینده قوی مقاوم باشد و قادر به کار در محیط‌های با دمای بالا است.
می‌توان آن را در مخازن، تانک‌ها و لوله‌ها نصب کرد و همچنین برای اندازه‌گیری سطح ترکیبی و تشخیص سطح نقطه‌ای با خروجی آنالوگ/سوئیچینگ مناسب توصیف شده است.
گواهی 3-A تنها زمانی معتبر است که از آداپتورهای دارای صلاحیت 3-A برای نصب استفاده شود.

مشخصات فنی:

محدوده اندازه‌گیری: 0.124- تا 2.5 بار / 124- تا 2500 میلی‌بار
اتصال فرآیندی: اتصال رزوه‌ای Aseptoflex با رزوه خارجی Aseptoflex
خروجی‌ها: دارای یک خروجی دیجیتال و یک خروجی آنالوگ که هر دو قابل پیکربندی هستند. خروجی دیجیتال می‌تواند به صورت حالت عادی باز (Normally Open) یا حالت عادی بسته (Normally Closed) عمل کند و قابل پارامتردهی است. خروجی آنالوگ می‌تواند سیگنال جریانی (4 تا 20 میلی‌آمپر، قابل معکوس‌سازی، مقیاس‌پذیری 1:4) یا سیگنال ولتاژی (0 تا 10 ولت، قابل معکوس‌سازی، مقیاس‌پذیری 1:4) باشد.
داده‌های الکتریکی: با ولتاژ 18 تا 32 ولت DC کار می‌کند و جریان مصرفی آن کمتر از 50 میلی‌آمپر است. دارای کلاس حفاظتی III و حفاظت در برابر پلاریته معکوس، و همچنین حفاظت در برابر اتصال کوتاه پالسی و حفاظت در برابر اضافه‌بار است.
دمای سیال: 25- تا 125 درجه سانتی‌گراد (حداکثر 145 درجه سانتی‌گراد به مدت 1 ساعت)
تحمل فشار: حداقل فشار ترکیدگی 50 بار و فشار نامی 20 بار. فشار نسبی را اندازه‌گیری می‌کند و بدون فضای مرده است.
دقت و پایداری: دقت نقطه سوئیچ، تکرارپذیری، انحراف مشخصه، انحراف خطی بودن و انحراف هیسترزیس همگی کمتر از 0.2% ± گستره (span) (Turn down 1:1) و پایداری بلندمدت کمتر از 0.1% ± گستره در سال (Turn down 1:1) است.
زمان‌های پاسخ: زمان پاسخ کمتر از 100 میلی‌ثانیه است، با امکان تنظیم میرایی (damping) برای مقدار فرآیند و خروجی آنالوگ (0.1 تا 100 ثانیه).
مواد: بدنه از فولاد ضد زنگ (316L/1.4404) ساخته شده است. قسمت‌های در تماس با سیال از سرامیک (99.9% Al2O3) و فولاد ضد زنگ (316L/1.4435) با مشخصه سطح Ra < 0.4 / Rz 4 هستند. سایر مواد شامل PC، PBT، PEI، FKM و PTFE می‌باشند.
حفاظت محیطی: دارای درجه حفاظت IP 67 و IP 69K.
گواهی‌ها و استانداردها: با استانداردهای مختلف EMC (EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6) تطابق دارد و برای مقاومت در برابر ضربه (DIN IEC 68-2-27 50 g) و لرزش (DIN IEC 68-2-6 20 g) تست شده است. همچنین دارای گواهی‌ها و نشان‌هایی مانند ذکر نام سازنده ifm، هشدار دفع (نماد سطل زباله خط‌خورده)، اطلاعات ابعادی، نماد 3-A، نشان CE، نشان cULus Listed، تطابق با EC 1935/2004، نشان EHEDG Tested، تطابق با FCM، تطابق با FDA و نشان UKCA می‌باشد. تطابق با EC 1935/2004 نشان‌دهنده مناسب بودن برای تماس با مواد غذایی است.
سایر موارد: حداقل تعداد سیکل فشار 100 میلیون و میانگین زمان تا خرابی (MTTF) 173 سال است. وزن سنسور 412.5 گرم است. واحد نمایشگر می‌تواند مقادیر اندازه‌گیری شده را بر حسب بار، کیلوپاسکال، psi، اینچ آب، متر ستون آب یا درصد گستره نشان دهد.

برای دانلود کاتالوگ اسکن کنید

لینک کوتاه : https://links.deraak.com/k8h

نمایش بیشتر نشان دادن کمتر

محدوده فشار	-0.124…2.5 bar
جنس بدنه	stainless steel (316L/1.4404); PC; PBT; PEI; FKM; PTFE
ولتاژ ورودی	18…32 DC
درجه حفاظت	IP67, IP69
محدوده دما	-25…80
سایز اتصال	Connector: 1 x M12; coding: A; Contacts: gold-plated

پرسش‌های متداول درباره سنسور فشار همسطح PI2096

سنسور فشار همسطح PI2096 برای چه منظوری طراحی شده است؟ PI2096 یک سنسور فشار قابل نصب همسطح با نمایشگر است که به طور خاص برای کاربردها در صنایع غذایی و نوشیدنی طراحی شده است. طراحی آن امکان نصب بهداشتی در مخازن، تانک‌ها و لوله‌ها را فراهم می‌کند و قادر به اندازه‌گیری فشار در محیط‌های ویسکوز و مایعات حاوی ذرات معلق، و همچنین مایعات و گازهای استاندارد است.
ویژگی‌ها و مزایای کلیدی سنسور PI2096 چیست؟ ویژگی‌های کلیدی شامل یک نمایشگر 4 رقمی الفبایی برای نمایش محلی فشار، LEDهای وضعیت و یک دکمه برنامه‌ریزی برای پیکربندی است. این سنسور خروجی‌های آنالوگ و دیجیتال (سوئیچینگ) را ارائه می‌دهد که انعطاف‌پذیری در ادغام سیستم را فراهم می‌کند. این سنسور مقاوم بوده و دارای محفظه فولادی ضد زنگ و یک سلول اندازه‌گیری سرامیکی است که میلیون‌ها بار آزمایش شده است. در برابر تمیز کردن با فشار بالا با مواد شوینده تهاجمی مقاوم است، برای دماهای بالا مناسب است و بدون قطعات متحرک طراحی شده است که مقاومت در برابر ضربه و لرزش و همچنین دقت طولانی مدت بدون سایش و نگهداری را تضمین می‌کند. اتصال فرآیندی Aseptoflex یک مهر و موم بهداشتی را تضمین می‌کند.
محدوده اندازه‌گیری و دقت PI2096 چقدر است؟ PI2096 دارای محدوده اندازه‌گیری 0.124- تا 2.5 بار (124- تا 2500 میلی‌بار) است. دقت نقطه سوئیچ آن کمتر از ±0.2% دهانه (در نسبت کاهش 1:1) است و تکرارپذیری آن کمتر از ±0.1% دهانه (با نوسانات دمایی زیر 10 کلوین و نسبت کاهش 1:1) است. انحراف مشخصه، شامل خطی بودن، هیسترزیس و تکرارپذیری، و همچنین تنظیم مقدار حد طبق DIN EN IEC 62828-1، کمتر از ±0.2% دهانه (در 1:1) است.
PI2096 چه نوع خروجی‌هایی را ارائه می‌دهد و چگونه می‌توان آنها را پیکربندی کرد؟ این سنسور یک خروجی دیجیتال قابل تنظیم (PNP/NPN، نرمالی اپن/نرمالی کلوز) و یک خروجی آنالوگ قابل تنظیم (4...20 میلی‌آمپر یا 0...10 ولت، قابل معکوس و مقیاس‌بندی) را ارائه می‌دهد. کاربران می‌توانند پارامترهایی مانند هیسترزیس یا عملکرد پنجره برای خروجی سوئیچینگ، منطق سوئیچینگ، نوع خروجی آنالوگ، میرایی برای مقدار فرآیند و خروجی آنالوگ، تطبیق مقادیر نمایش داده شده، چرخش و غیرفعال کردن نمایشگر، واحدهای نمایشگر (بار، کیلوپاسکال، پوند بر اینچ مربع، اینچ آب، متر ستون آب، % دهانه)، نقطه صفر و دهانه را برنامه‌ریزی کنند.
شرایط محیطی و عملکردی PI2096 چیست؟ این سنسور می‌تواند در دمای محیطی -25 تا 80 درجه سانتیگراد کار کند و می‌تواند دمای محیطی -25 تا 125 درجه سانتیگراد (با حداکثر 145 درجه سانتیگراد برای حداکثر 1 ساعت) را تحمل کند. دارای درجه حفاظت IP 67 و IP 69K است که نشان دهنده مقاومت در برابر گرد و غبار و تمیز کردن با جت بخار/فشار قوی است. محدوده دمای نگهداری -40 تا 100 درجه سانتیگراد است.
PI2096 چه گواهینامه‌ها و تأییدیه‌هایی دارد؟ PI2096 دارای چندین گواهینامه و تأییدیه مربوط به کاربردهای صنعتی و غذایی/نوشیدنی است. این موارد شامل انطباق EMC (EN 61000-4-2، EN 61000-4-3، EN 61000-4-4، EN 61000-4-5، EN 61000-4-6)، مقاومت در برابر ضربه و لرزش طبق استانداردهای DIN IEC، و احتمالاً تأییدیه‌های مربوط به استفاده مورد نظر آن در صنایع غذایی و نوشیدنی، مانند گواهینامه 3-A (در صورت استفاده با آداپتورهای سازگار)، تست EHEDG، انطباق با EC 1935/2004، تأییدیه FDA، انطباق FCM و احتمالاً لیست‌های UL و UKCA همانطور که توسط لوگوها نشان داده شده است. همچنین دارای علامت CE است.
چه اطلاعات مهمی در مورد PI2096 باید مورد توجه قرار گیرد؟ PI2096 یک محصول در حال توقف تولید با تاریخ توقف 31/03/2024 است. توصیه می‌شود از آن برای پروژه‌های جدید استفاده نشود و مقالات جایگزین مانند PI1005 یا PI1706 در نظر گرفته شوند. هنگام انتخاب جایگزین، کاربران باید توجه داشته باشند که داده‌های فنی ممکن است متفاوت باشد. علاوه بر این، آداپتورها دیگر به عنوان لوازم جانبی در دسترس نیستند. برای نصب‌هایی که نیاز به گواهینامه 3-A دارند، فقط از آداپتورهایی باید استفاده شود که این گواهینامه را نیز داشته باشند.
اتصال الکتریکی PI2096 چگونه انجام می‌شود؟ اتصال الکتریکی از طریق یک کانکتور M12 تکی با کدینگ A و پین‌های روکش طلا انجام می‌شود. تخصیص پین‌ها اتصالات ولتاژ تغذیه مثبت (L+)، خروجی سوئیچینگ (OUT1)، ولتاژ تغذیه منفی (L-) و خروجی آنالوگ (OUT2) را فراهم می‌کند. بسته به اینکه خروجی آنالوگ به عنوان سیگنال جریان یا ولتاژ پیکربندی شده باشد، پیکربندی‌های سیم‌کشی مختلف امکان‌پذیر است.
