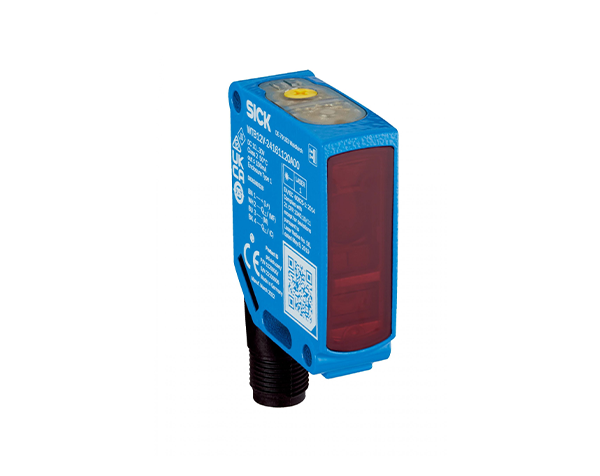

سنسور فوتوالکتریک مدل WTB12-3P2431T01 از سری W12 با پوشش تفلون (Teflon) ساخت شرکت SICK، یک حسگر قدرتمند و دقیق از نوع مجاورتی فوتوالکتریک با قابلیت حذف پسزمینه (Background Suppression) است. این محصول ویژه محیطهای صنعتی با شرایط بهداشتی و قابل شستشو طراحی شده و با مقاومت بالا در برابر رطوبت، مواد شیمیایی و فشار آب، گزینهای مطمئن برای کاربردهای حساس و چالشبرانگیز به شمار میرود.
ویژگیهای اصلی سنسور
✅ قابلیت حذف پسزمینه (BGS)
WTB12-3P2431T01 با فناوری BGS قادر است اشیاء را حتی در حضور پسزمینههای مشابه یا بازتابنده با دقت بالا تشخیص دهد. این ویژگی از بروز تشخیصهای نادرست جلوگیری میکند.
✅ نور قرمز مرئی با LED دقیق
استفاده از نور قرمز با طول موج 640 نانومتر و نقطه نور 6 میلیمتری در فاصله 200 میلیمتر، به اپراتور امکان مشاهده آسان محل تشخیص را میدهد.
✅ تنظیم ساده با پتانسیومتر 5 دور
تنظیم محدوده حسگر از 20 تا 350 میلیمتر با دقت بالا از طریق پیچ تنظیم 5 دور انجام میشود.
✅ مقاومت محیطی بینظیر
دارای گواهیهای حفاظتی IP66، IP67 و IP69K، مقاوم در برابر گردوغبار، غوطهوری موقت و شستوشوی فشار بالا، مناسب برای محیطهای مرطوب و شیمیایی مانند صنایع غذایی و دارویی.
✅ خروجی دیجیتال قابل اعتماد
دارای خروجی PNP مکمل (Complementary) با حالت سوئیچینگ نور/تاریکی، مناسب برای کاربردهای متنوع در کنترل صنعتی.
مشخصات فنی کامل
| مشخصه | مقدار |
|---|---|
| کد محصول | 1041414 |
| نوع سنسور | فوتوالکتریک مجاورتی با BGS |
| برد حسگری | 20 تا 350 میلیمتر (برای جسم با بازتاب 90٪) |
| منبع نور | LED قرمز مرئی |
| طول موج نور | 640 نانومتر |
| نقطه نور در 200mm | قطر 6 میلیمتر |
| عمر مفید LED | 100,000 ساعت در 25 درجه سانتیگراد |
| تنظیم برد | پتانسیومتر 5 دور |
| ولتاژ تغذیه | 10 تا 30 ولت DC |
| ریپل مجاز | < 5 Vpp |
| جریان مصرفی (بدون بار) | 45 میلیآمپر |
| کلاس حفاظت الکتریکی | Class III |
| نوع خروجی | PNP مکمل |
| جریان خروجی max | ≤ 100 میلیآمپر |
| حالت سوئیچینگ | Light/Dark switching |
| فرکانس سوئیچینگ | 1500 هرتز |
| زمان پاسخدهی | ≤ 330 میکروثانیه |
| حفاظت مداری | پلاریته معکوس، اتصال کوتاه، حذف نویز |
| جنس بدنه | پوشش تفلون (PTFE) مقاوم شیمیایی |
| ابعاد بدنه | 15.6 × 48.5 × 42 میلیمتر |
| وزن | 120 گرم |
| اتصال الکتریکی | کانکتور نری M12، 4 پین |
| درجه حفاظت محیطی | IP66 / IP67 / IP69K |
| دمای عملیاتی | 40- تا 60+ درجه سانتیگراد |
| دمای نگهداری | 40- تا 75+ درجه سانتیگراد |
استانداردها و گواهیها
-
UL File No.: NRKH.E181493 & NRKH7.E181493
-
ECLASS: 27270904 (نسخههای 5.0 تا 11.0)، 27270903 (نسخه 12.0)
-
ETIM: EC002719 (نسخههای 5.0 تا 8.0)
-
UNSPSC: 39121528

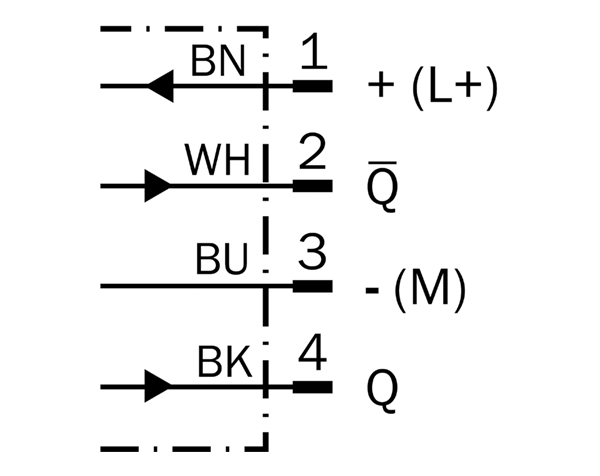

دیاگرام سیمکشی و پینها
کد دیاگرام اتصال: Cd-083
| پین | رنگ | عملکرد |
|---|---|---|
| 1 | قهوهای (BN) | L+ |
| 2 | سفید (WH) | خروجی 2 |
| 3 | آبی (BU) | M (منفی) |
| 4 | مشکی (BK) | خروجی 1 |
تجهیزات جانبی پیشنهادی
| قطعه | مشخصات |
|---|---|
| کابل YF2A14-050VB3XLEAX | پارت نامبر: 2096235 – کابل 5 متری PVC، بدون شیلد، 4 سیمه، کانکتور مادگی M12 کد A، مناسب محیطهای شیمیایی |
| کانکتور STE-1204-G | پارت نامبر: 6009932 – کانکتور نری M12، 4 پین، اتصال پیچی، بدون شیلد، حداکثر مقطع سیم 0.75 mm² |
کاربردهای سنسور WTB12-3P2431T01
-
خطوط تولید صنایع غذایی و نوشیدنی
-
تجهیزات پردازش دارویی
-
سیستمهای بستهبندی خودکار
-
ماشینآلات شستوشوی صنعتی
-
صنایع بهداشتی با نیاز به شستوشوی مکرر
-
موقعیتیابی دقیق در فضاهای محدود صنعتی
مزایای رقابتی سنسور
-
✔️ دقت بالا در تشخیص اجسام با رنگ یا بازتاب مشابه
-
✔️ نصب آسان و تنظیم دقیق با پتانسیومتر
-
✔️ مقاومت عالی در برابر محیطهای شیمیایی و شستوشوی پرفشار
-
✔️ پشتیبانی از خروجی مکمل برای عملکرد ایمن و انعطافپذیر
-
✔️ طول عمر بالا با LED بادوام و بدنه مقاوم
نتیجهگیری
سنسور فوتوالکتریک WTB12-3P2431T01 از برند SICK، با طراحی ویژه برای محیطهای بهداشتی، عملکرد دقیق، پاسخدهی سریع و مقاومت مثالزدنی، انتخابی بیرقیب برای کاربردهای صنعتی حساس است. اگر به دنبال یک سنسور جمعوجور، قابل اطمینان و بادوام هستید، این مدل از سری W12 Teflon، انتخابی حرفهای برای سیستمهای اتوماسیون صنعتی شما خواهد بود.
