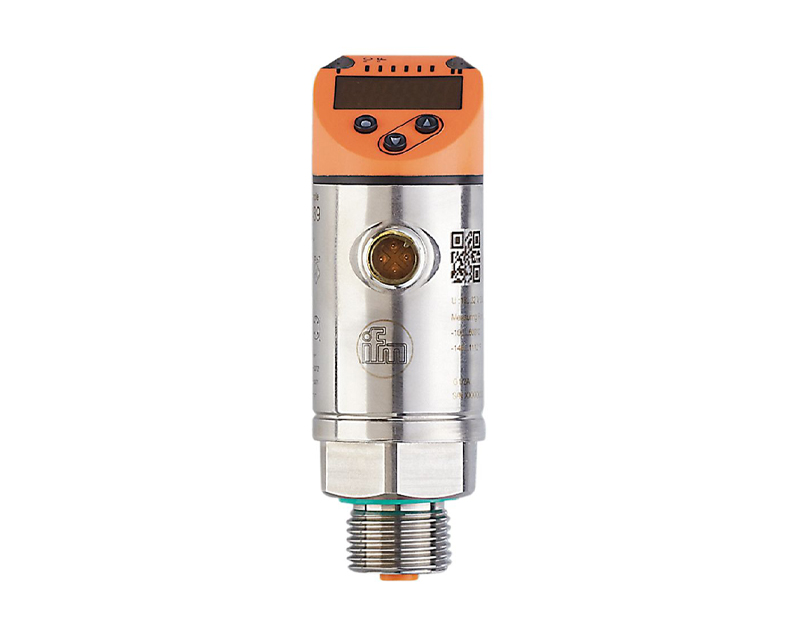

سنسور TR7439 یک ماژول پیشرفته و صنعتی برای پردازش سیگنال سنسورهای مقاومتی PT100 و PT1000 است که با هدف ایجاد یک راهکار کامل مانیتورینگ و سوئیچینگ دما طراحی شده است. این تجهیز در واقع نقش واسط بین المان اندازهگیری RTD و سیستم کنترلی را ایفا میکند و با تبدیل تغییرات مقاومت به سیگنالهای دیجیتال قابل استفاده، امکان کنترل دقیق فرآیند را فراهم میسازد. سازگاری همزمان با سنسورهای PT100 و PT1000 یکی از مزیتهای کلیدی این مدل محسوب میشود، زیرا این دو نوع RTD به دلیل پایداری بلندمدت، تکرارپذیری بالا و رفتار خطی در بازه وسیع دمایی، از رایجترین المانهای اندازهگیری در صنعت هستند. استفاده از کنتاکتهای با روکش طلا در کانکتور M12 نهتنها مقاومت در برابر اکسیداسیون و خوردگی را افزایش میدهد بلکه کیفیت انتقال سیگنال را در محیطهای صنعتی دارای نویز تضمین میکند. این موضوع در کاربردهایی که پایداری سیگنال و جلوگیری از خطای اندازهگیری اهمیت حیاتی دارد، یک امتیاز فنی جدی به شمار میآید.

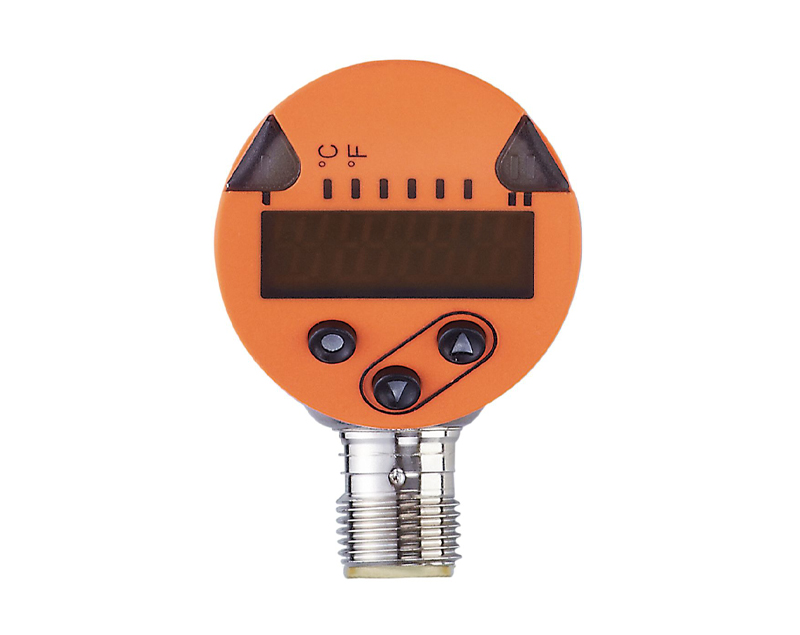

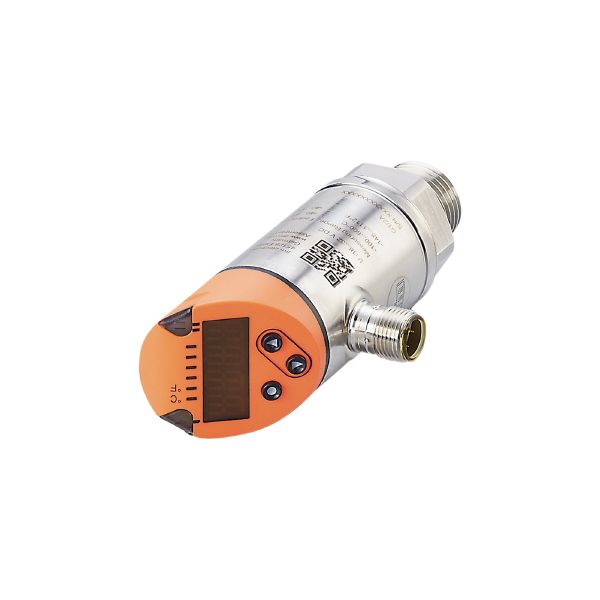

از نظر طراحی کاربری، TR7439 به یک نمایشگر آلفانومریک چهار رقمی دو رنگ مجهز است که قابلیت نمایش مقادیر اندازهگیری شده به صورت قرمز و سبز را دارد. این ویژگی امکان تعریف حالتهای هشدار، وضعیت عادی یا وضعیت سوئیچینگ را بهصورت بصری فراهم میکند و اپراتور میتواند تنها با یک نگاه وضعیت فرآیند را تشخیص دهد. علاوه بر نمایشگر اصلی، چهار LED مجزا روی دستگاه تعبیه شده است که شامل دو LED زرد برای نمایش وضعیت خروجیهای سوئیچینگ و دو LED سبز برای نمایش وضعیت عملکرد کلی دستگاه هستند. وجود دکمههای برنامهریزی روی بدنه امکان تنظیم مستقیم پارامترها بدون نیاز به تجهیزات جانبی را فراهم میکند؛ هرچند تمامی پارامترها از طریق IO-Link نیز قابل تنظیم هستند. این ترکیب از تنظیم دستی و دیجیتال باعث میشود دستگاه هم در سیستمهای ساده مستقل و هم در شبکههای هوشمند اتوماسیون بهراحتی قابل استفاده باشد.
بازه اندازهگیری دما در این مدل از 100- تا 600 درجه سانتیگراد تعریف شده است که آن را برای طیف گستردهای از کاربردهای صنعتی شامل صنایع غذایی، پتروشیمی، ماشینسازی و خطوط حرارتی مناسب میسازد. کاربر میتواند نقطه تنظیم (Set Point) و نقطه بازنشانی (Reset Point) را با رزولوشن دقیق 0.1 درجه سانتیگراد تعریف کند. اختلاف بین این دو مقدار، هیسترزیس عملکرد خروجی را مشخص میکند که نقش مهمی در جلوگیری از سوئیچینگ نوسانی در اطراف نقطه تنظیم دارد. رزولوشن 0.1 درجهای در اندازهگیری، نمایش و خروجی سوئیچینگ نشاندهنده دقت بالا در تعریف آستانههای کنترلی است. این موضوع در کاربردهایی مانند کنترل دمای المنتها، نظارت بر سیستمهای خنککاری یا حفاظت حرارتی تجهیزات الکتریکی اهمیت زیادی دارد، زیرا امکان تعریف دقیق محدودههای ایمن عملکرد را فراهم میکند.
در بخش خروجی، TR7439 دارای دو خروجی دیجیتال قابل پارامتردهی است که میتوانند بهصورت Normally Open یا Normally Closed تنظیم شوند. همچنین طراحی خروجیها بهصورت PNP یا NPN قابل انتخاب است و همین انعطافپذیری باعث سازگاری با طیف وسیعی از PLCها و سیستمهای کنترلی میشود. جریان نامی مداوم 250 میلیآمپر و افت ولتاژ حداکثر 2.5 ولت در حالت DC، نشاندهنده توان مناسب برای راهاندازی مستقیم رلههای کوچک یا ورودیهای کنترلی است. محافظت در برابر اتصال کوتاه بهصورت پالسی و حفاظت اضافهبار داخلی از آسیب به خروجیها جلوگیری میکند و قابلیت اطمینان سیستم را افزایش میدهد. علاوه بر این، دستگاه از IO-Link نسخه 1.1 با سرعت COM2 (38.4 kbps) پشتیبانی میکند که امکان پارامتردهی از راه دور، مانیتورینگ دادههای فرآیند و تشخیص خطا را در شبکههای هوشمند صنعتی فراهم میسازد.
از منظر الکتریکی، تغذیه دستگاه در محدوده 18 تا 32 ولت DC تعریف شده و مصرف جریان آن کمتر از 50 میلیآمپر است که آن را به گزینهای کممصرف و سازگار با منابع تغذیه صنعتی استاندارد تبدیل میکند. کلاس حفاظتی III و طراحی مبتنی بر SELV، ایمنی الکتریکی را تضمین میکند و محافظت در برابر قطبیت معکوس مانع آسیب در اثر اشتباه سیمکشی میشود. وجود Watchdog داخلی برای نظارت بر عملکرد میکروکنترلر، در صورت بروز اختلال نرمافزاری ریست خودکار را فعال میکند و از توقف ناگهانی فرآیند جلوگیری میکند. زمان پاسخ 390 میلیثانیه برای اغلب کاربردهای پایش دما مناسب بوده و تعادل خوبی میان سرعت پاسخ و پایداری سیگنال ایجاد میکند.

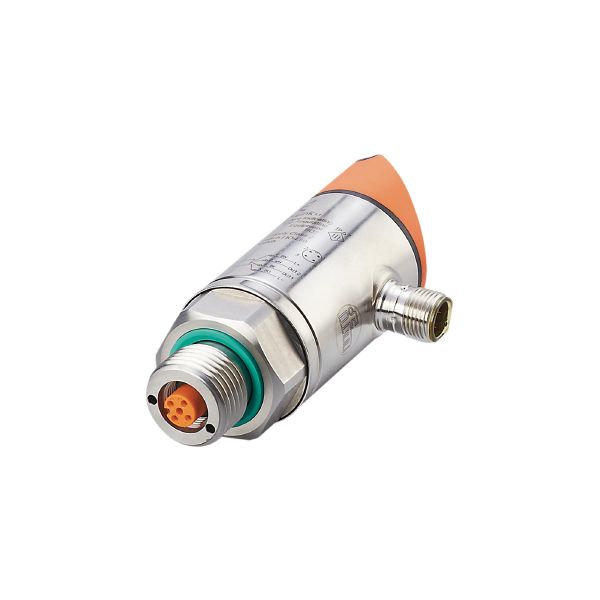

از نظر محیطی و مکانیکی، درجه حفاظت IP67 امکان استفاده در محیطهای دارای گردوغبار یا رطوبت بالا را فراهم میکند. بازه دمای کاری 25- تا 80 درجه سانتیگراد و مقاومت در برابر شوک 50g و لرزش تا 20g نشان میدهد دستگاه برای شرایط سخت صنعتی طراحی شده است. بدنه از فولاد ضدزنگ 316L و 304 به همراه پلیمرهای تقویتشده ساخته شده که مقاومت مکانیکی و شیمیایی بالایی ایجاد میکند. اتصال فرآیندی رزوهای G 1/2 با رزوه خارجی، نصب سریع و استاندارد را تضمین میکند. MTTF برابر با 252 سال شاخصی از قابلیت اطمینان بلندمدت این تجهیز است و انطباق با استانداردهای EMC و دریافت تأییدیه UL نشاندهنده رعایت الزامات بینالمللی ایمنی و سازگاری الکترومغناطیسی است.
در مجموع، TR7439 یک سنسور دما با قابلیتهای پیشرفته سوئیچینگ، نمایش و ارتباط دیجیتال است که میتواند در نقش یک کنترلر نقطهای دقیق در کنار سنسورهای PT100 و PT1000 عمل کند. ترکیب دقت بالا، انعطافپذیری تنظیمات، ارتباط IO-Link، طراحی مقاوم صنعتی و حفاظتهای الکتریکی داخلی، این دستگاه را به انتخابی حرفهای برای مهندسان ابزار دقیق و اتوماسیون تبدیل میکند. اگر به دنبال یک ماژول ارزیابی دما با قابلیت اطمینان بالا، تنظیمات پیشرفته و سازگاری گسترده با سیستمهای کنترلی هستید، این مدل میتواند راهکاری دقیق و صنعتی برای پروژههای شما باشد.
