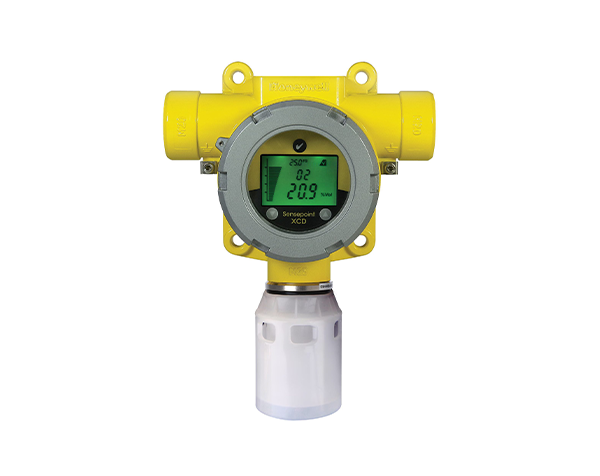

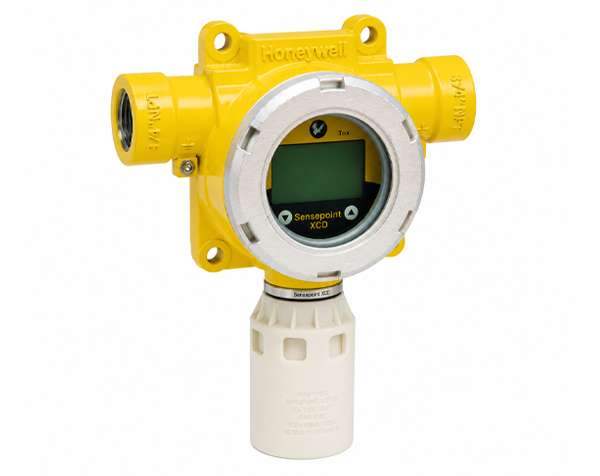

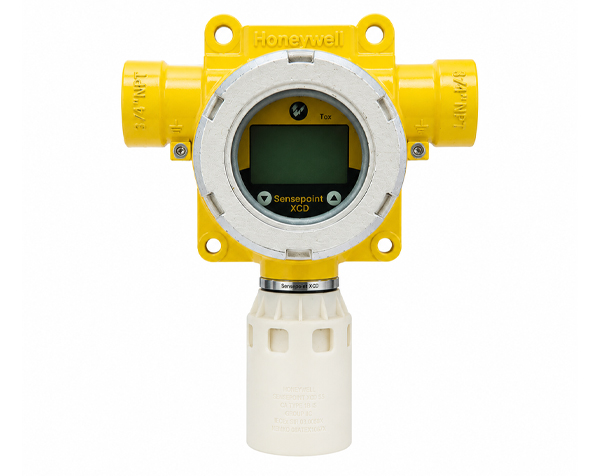

سنسور گاز / Sensepoint XCD H2S

معرفی Sensepoint XCD: راهکار جامع شما برای تشخیص گاز در کاربردهای صنعتی

محدوده محصولات Sensepoint XCD نشان‌دهنده یک راهکار پیشرفته برای پایش جامع خطرات گاز در محیط‌های صنعتی متعدد است. Sensepoint XCD که برای تشخیص گازهای قابل اشتعال، سمی و اکسیژن طراحی شده، برای استفاده در اتمسفرهای بالقوه انفجاری، چه در داخل و چه در خارج ساختمان، مهندسی شده است.¹ این آشکارساز چندمنظوره یک شبکه ایمنی قدرتمند برای پرسنل و تجهیزات فراهم می‌کند و هشدار اولیه سطوح خطرناک گاز را تضمین می‌نماید.

ویژگی‌ها و مزایای کلیدی

Sensepoint XCD مجموعه‌ای غنی از ویژگی‌ها را ارائه می‌دهد که برای ساده‌سازی عملیات، کاهش هزینه‌ها و افزایش ایمنی طراحی شده‌اند. توانایی آن در پایش طیف وسیعی از گازها، شامل گازهای قابل اشتعال (کاتالیتیکی یا مادون قرمز)، سمی و اکسیژن، آن را به یک “مرجع کامل” واقعاً چندمنظوره برای نیازهای متنوع تشخیص گاز تبدیل می‌کند. چه نیاز به تشخیص هیدروکربن‌هایی مانند متان و پروپان داشته باشید، یا گازهای سمی مانند مونوکسید کربن، سولفید هیدروژن، دی‌اکسید نیتروژن و هیدروژن، یا پایش سطوح اکسیژن، Sensepoint XCD راهکاری برای شما دارد.

انعطاف‌پذیری و سازگاری: Sensepoint XCD برای کاربردهای جدید و همچنین جایگزینی سیستم‌های قدیمی مناسب است و برای استفاده در محیط‌های داخلی و خارجی طراحی شده است.² این دستگاه با گزینه‌های محفظه ضد انفجار از جنس فولاد ضد زنگ یا آلومینیوم عرضه می‌شود تا با الزامات محیطی و کاربردی مختلف سازگار باشد. درجه حفاظت استاندارد نفوذ IP66 عملکرد قابل اعتماد را حتی در شرایط چالش‌برانگیز تضمین می‌کند.

عملکرد کاربرپسند: یکی از ویژگی‌های برجسته Sensepoint XCD تمرکز آن بر سهولت استفاده است. این واحد دارای یک نمایشگر کاربرپسند و بصری با نور پس‌زمینه سه‌رنگ است که اعداد، نمودار میله‌ای و آیکون‌ها را برای نمایش وضعیت واضح ارائه می‌دهد. این به کاربران امکان می‌دهد وضعیت آشکارساز را حتی از فاصله دور به‌سرعت درک کنند. نور پس‌زمینه سبز ثابت نشان‌دهنده عملکرد عادی، زرد چشمک‌زن نشان‌دهنده خطا یا هشدار و قرمز چشمک‌زن نشان‌دهنده آلارم است. این سیستم “چراغ راهنمایی” بازخورد فوری و بدون ابهام در مورد وضعیت واحد ارائه می‌دهد.

پیکربندی غیرتهاجمی: کاربران می‌توانند به‌راحتی عملکرد آشکارساز را با استفاده از LCD و سوئیچ‌های مغناطیسی بدون نیاز به باز کردن واحد تغییر دهند.³ این ویژگی نوآورانه عملیات تک‌نفره و غیرتهاجمی را امکان‌پذیر می‌سازد، که به طور قابل توجهی زمان و هزینه‌های نگهداری معمول را کاهش می‌دهد و نیاز به مجوز کار گرم (hot work permit) در مناطق خطرناک را برطرف می‌کند. مقیاس، محدوده، عملکرد رله، نقاط تنظیم آلارم و شماره تگ الکترونیکی همگی با استفاده از این سوئیچ‌های مغناطیسی قابل تنظیم هستند. نکته مهم اینکه، خروجی‌ها در طول تنظیم به‌طور خودکار مهار می‌شوند و خطر آلارم‌های کاذب در پانل کنترل حین نگهداری را کاهش می‌دهند.

مقرون‌به‌صرفه بودن

Sensepoint XCD با در نظر گرفتن مقرون‌به‌صرفه بودن در طول چرخه عمر خود طراحی شده است. پلتفرم فرستنده مشترک در میان انواع مختلف سنسور، آموزش را ساده کرده و نیاز به موجودی گسترده قطعات یدکی را کاهش می‌دهد. نیاز به حداقل آموزش نیز به کاهش هزینه‌های عملیاتی کمک می‌کند. عملیات غیرتهاجمی و تک‌نفره به طور قابل توجهی زمان پرسنل نگهداری را کاهش می‌دهد. علاوه بر این، استفاده از سنسورهای پلاگین (plug-in) با قابلیت تعویض آسان، زمان توقف (downtime) در طول نگهداری را به حداقل می‌رساند. در دسترس بودن سنسورهای قابل اشتعال مقاوم در برابر سموم و سنسورهای سمی Surecell™ ثبت شده به طول عمر بیشتر سنسور و کاهش دفعات تعویض کمک می‌کند. گزینه اختیاری ارتباط چندنقطه‌ای MODBUS همچنین می‌تواند صرفه‌جویی قابل توجهی در کابل‌کشی در تأسیسات بزرگتر ایجاد کند.

فناوری پیشرفته سنسور

Sensepoint XCD از فناوری سنسور اثبات‌شده و قابل اعتماد، شامل سنسورهای الکتروشیمیایی Surecell™، سنسورهای قابل اشتعال مقاوم در برابر سموم و سنسورهای با طول عمر بالا استفاده می‌کند. سه نوع متمایز فرستنده XCD وجود دارد که هر کدام برای خانواده‌های سنسور خاصی طراحی شده‌اند:

فرستنده نوع mV: سازگار با خانواده سنسورهای mV XCD، شامل سنسورهای کاتالیتیکی برای تشخیص گازهای قابل اشتعال در محدوده 0-100% LEL و سنسورهای مادون قرمز (IR) برای تشخیص گاز هیدروکربن (0-100% LEL). دو سنسور IR هیدروکربن موجود است که برای متان یا پروپان خطی‌سازی شده‌اند. نسخه پروپان همچنین حساسیت‌های متقابل خطی برای اتیلن، بوتان و پنتان را ارائه می‌دهد. یک سنسور IR CO2 نیز موجود است (0-2% حجمی).
فرستنده نوع EC: برای استفاده با خانواده سنسورهای EC XCD طراحی شده است، که شامل آشکارسازهایی برای مونوکسید کربن (CO)، سولفید هیدروژن (H2S)، دی‌اکسید نیتروژن (NO2) و هیدروژن (H2) است.
فرستنده اکسیژن: به‌طور خاص برای استفاده با سنسورهای اکسیژن (O2) XCD.

یک مزیت قابل توجه این است که یک فرستنده می‌تواند هر سنسوری را از خانواده سنسور تعیین‌شده خود به‌طور خودکار تشخیص دهد. سنسور به‌سادگی به پایین فرستنده وصل می‌شود و فرستنده به‌طور خودکار خود را مطابق با آن پیکربندی می‌کند، که فرآیند تعویض سنسور را ساده می‌سازد.

نصب آسان

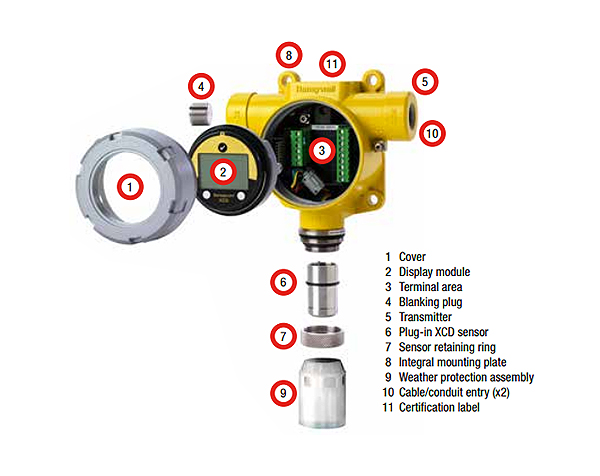

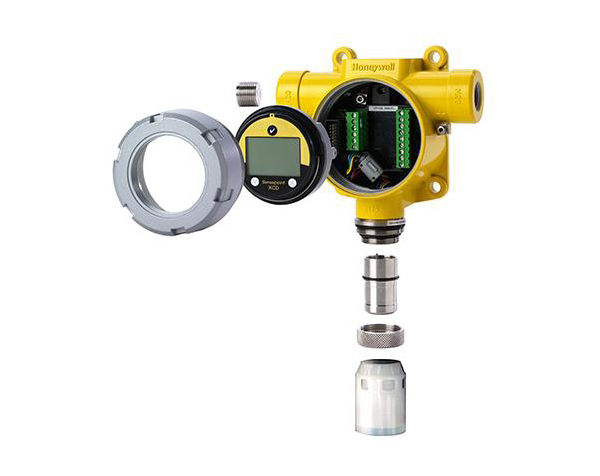

Sensepoint XCD برای نصب ساده طراحی شده است. ماژول نمایشگر پلاگین قابل جدا شدن است تا دسترسی آسان به قسمت ترمینال برای سیم‌کشی فراهم شود. یک براکت نصب یکپارچه برای نصب سطحی گنجانده شده است. برای انعطاف‌پذیری بیشتر، واحد می‌تواند با استفاده از براکت نصب لوله اختیاری به یک لوله افقی یا عمودی (قطر 40.0-80.0 میلی‌متر) نیز نصب شود. نصب الکتریکی می‌تواند با استفاده از کاندوئیت یا کابل با حفاظت مکانیکی مناسب انجام شود، که بسته به گواهینامه، دو ورودی کابل/کاندوئیت M20 یا ¾ اینچ NPT ارائه شده است. یک درپوش ضد آب و هوا به‌صورت استاندارد برای استفاده در محیط‌های خشن بیرونی گنجانده شده است. استفاده از بلوک‌های ترمینال از نوع فیش/سوکت قابل جدا شدن سیم‌کشی را بیشتر ساده می‌کند. فرستنده را می‌توان از طریق یک سوئیچ در پشت ماژول نمایشگر برای خروجی 4-20 میلی‌آمپر سینک (sink) یا سورس (source) پیکربندی کرد تا با توپولوژی‌های مختلف سیم‌کشی سازگار باشد.

خروجی‌ها و ارتباطات

تمام آشکارسازهای Sensepoint XCD به‌صورت پیش‌پیکربندی شده عرضه می‌شوند و شامل دو رله آلارم قابل برنامه‌ریزی و یک رله خطای قابل برنامه‌ریزی هستند. آنها همچنین دارای خروجی استاندارد صنعتی 4-20 میلی‌آمپر هستند که می‌توان آن را به‌صورت سینک یا سورس انتخاب کرد. برای یکپارچه‌سازی پیشرفته سیستم، ارتباط MODBUS RTU به‌عنوان یک گزینه برای تشخیص و پیکربندی از راه دور در دسترس است، که به‌طور بالقوه با قابلیت چندنقطه‌ای، صرفه‌جویی در کابل‌کشی را ارائه می‌دهد. عملکرد رله (نرمال باز یا نرمال بسته) و حالت‌های برق‌دار/بی‌برق قابل برنامه‌ریزی هستند.

مشخصات فنی

Sensepoint XCD با محدوده ولتاژ ورودی 16 تا 32 ولت DC (نامی 24 ولت DC) برای نسخه‌های ATEX/IECEx/AP و 12 تا 32 ولت DC برای نسخه‌های UL/CSA کار می‌کند.⁴ حداکثر مصرف برق بسته به نوع سنسور متفاوت است، به‌طوری‌که سنسورهای الکتروشیمیایی و IR 3.7 وات و سنسورهای کاتالیتیکی 4.9 وات مصرف می‌کنند. محفظه از آلیاژ آلومینیوم LM25 با رنگ اپوکسی یا فولاد ضد زنگ 316 ساخته شده است و سنسور از فولاد ضد زنگ 316 است. وزن تقریبی 2.0 کیلوگرم برای نسخه آلومینیومی و 5.0 کیلوگرم برای نسخه فولادی ضد زنگ است. آشکارساز دارای درجه حفاظت نفوذ IP66 است. محدوده دمای تأیید شده 40- تا 75+ درجه سانتی‌گراد (40- تا 167+ درجه فارنهایت) است.

تأییدیه‌ها و گواهینامه‌های جهانی

Sensepoint XCD دارای لیست جامعی از تأییدیه‌های جهانی است که مناسب بودن آن را برای استفاده در بازارهای مختلف بین‌المللی نشان می‌دهد. این موارد شامل:

ATEX اروپا
IECEx بین‌المللی
UL/c-UL آمریکای شمالی
KTL کره
PA، GB و CCCF چین

این آشکارساز با استانداردهای عملکرد مختلف، از جمله EN60079-29-1 (قابل اشتعال)، EN45544 (سمی)، EN50104 (اکسیژن) و EN50271 مطابقت دارد.⁵

کاربردهای معمول

Sensepoint XCD برای طیف وسیعی از کاربردهای صنعتی که ممکن است خطرات گازهای قابل اشتعال، سمی یا اکسیژن وجود داشته باشد، طراحی شده است.⁶ این موارد شامل:

تأسیسات تولیدی صنعتی
نیروگاه‌ها
تأسیسات فاضلاب
شرکت‌های خدمات عمومی (آب، برق، گاز)
تولید مواد غذایی و نوشیدنی
پالایشگاه‌ها و کارخانجات شیمیایی
پایانه‌های نفت و گاز در خشکی
سکّوهای تولید
اکتشاف و حفاری

اطلاعات سفارش و لوازم جانبی اختیاری

Sensepoint XCD در مدل‌های مختلف بسته به نوع سنسور، جنس محفظه، گواهینامه و نوع ورودی کابل موجود است. لیست جامعی از لوازم جانبی اختیاری نیز برای افزایش عملکرد و نصب آشکارساز در دسترس است. این موارد شامل:

محافظ آفتاب/سیلاب (Sunshade/deluge protection): برای محافظت از آشکارساز در شرایط آب و هوایی سخت.⁷
کیت نصب در کانال (Duct mounting kit): برای نصب در داخل کانال‌های تهویه.⁸
محفظه جریان گاز کالیبراسیون (Calibration cup): برای تسهیل کالیبراسیون دقیق.⁹
مخروط جمع‌آوری (Collecting cone): برای استفاده با گازهایی که سبک‌تر از هوا هستند.¹⁰
براکت نصب لوله (Pipe mounting bracket): برای نصب روی لوله‌های افقی یا عمودی.¹¹

نتیجه‌گیری

Sensepoint XCD به‌عنوان یک راهکار تشخیص گاز قابل اعتماد، چندمنظوره و مقرون‌به‌صرفه برای طیف گسترده‌ای از کاربردهای صنعتی مطرح است. قابلیت‌های پایش جامع، رابط کاربرپسند، عملکرد غیرتهاجمی و طراحی مستحکم آن، آن را به گزینه‌ای ایده‌آل برای تضمین ایمنی پرسنل و تجهیزات در محیط‌های بالقوه خطرناک تبدیل می‌کند. Sensepoint XCD با تأییدیه‌های جهانی و طیف وسیعی از گزینه‌های سنسور و لوازم جانبی، راهکاری کامل و سازگار برای نیازهای تشخیص گاز شما فراهم می‌کند.

برای دانلود کاتالوگ اسکن کنید

لینک کوتاه : https://links.deraak.com/a9l

نمایش بیشتر نشان دادن کمتر

درجه حفاظت	IP66
ولتاژ ورودی	32VOLT DC
محدوده دما	-40° to +65°C

سوالات متداول: آشکارساز گاز Sensepoint XCD

Sensepoint XCD قادر به شناسایی چه نوع گازهایی است؟ Sensepoint XCD برای نظارت جامع بر خطرات گازهای قابل اشتعال، سمی و اکسیژن طراحی شده است. این دستگاه از انواع تکنولوژی‌های حسگر شامل حسگرهای کاتالیتیکی و مادون قرمز (IR) برای گازهای قابل اشتعال (مانند متان و پروپان)، حسگرهای الکتروشیمیایی (EC) برای گازهای سمی (مانند مونوکسید کربن، سولفید هیدروژن، دی‌اکسید نیتروژن و هیدروژن)، و حسگرهای اختصاصی برای اکسیژن و دی‌اکسید کربن پشتیبانی می‌کند.
کاربردهای رایج آشکارساز گاز Sensepoint XCD کجا است؟ Sensepoint XCD برای طیف وسیعی از کاربردهای صنعتی در داخل و خارج از ساختمان مناسب است، به‌ویژه در محیط‌های با خطر انفجار. این دستگاه شامل کارخانه‌های تولید صنعتی، نیروگاه‌ها، تأسیسات فاضلاب، تأسیسات عمومی، تولید مواد غذایی و نوشیدنی، پالایشگاه‌ها و کارخانجات شیمیایی، پایانه‌های نفت و گاز خشکی، سکوهای تولید و سایت‌های اکتشاف و حفاری است.
مزایای استفاده از Sensepoint XCD چیست؟ مزایای کلیدی شامل تنوع در شناسایی انواع مختلف گازها، سهولت استفاده با صفحه نمایش LCD سه‌رنگ برای نشان دادن وضعیت فوری، تنظیمات غیرمداخله‌گر از طریق سوئیچ‌های مغناطیسی که امکان عملیات با یک نفر را فراهم می‌آورد، صرفه‌جویی در هزینه‌ها از طریق کاهش نیاز به نگهداری و آموزش، نصب ساده با اجزای پلاگین و تاییدیه‌های جهانی که اطمینان از قابلیت اطمینان و انطباق دستگاه را تضمین می‌کند.
Sensepoint XCD چگونه وضعیت عملیاتی خود را نشان می‌دهد؟ این آشکارساز دارای یک صفحه نمایش LCD سه‌رنگ با کاربری ساده است که به‌راحتی وضعیت دستگاه را نشان می‌دهد. پس‌زمینه سبز ثابت به معنی عملکرد عادی، پس‌زمینه زرد چشمک‌زن نشان‌دهنده هشدار یا خطا، و پس‌زمینه قرمز چشمک‌زن نشان‌دهنده وضعیت هشدار است. این نمایش بصری به راحتی از فاصله نیز قابل تشخیص است.
Sensepoint XCD چگونه تنظیم و نگهداری می‌شود؟ Sensepoint XCD به طور کامل با استفاده از سوئیچ‌های مغناطیسی غیرمداخله‌گر تنظیم می‌شود که نیازی به باز کردن دستگاه در مناطق خطرناک ندارد. این امکان را می‌دهد که مقیاس، بازه، عملیات رله‌ها، نقاط هشدار و شماره تگ الکترونیکی تنظیم شود. نگهداری به سادگی با تعویض حسگرهای پلاگین و عملکرد خودکار ممانعت در هنگام تنظیمات برای جلوگیری از هشدارهای کاذب انجام می‌شود.
چه گزینه‌های خروجی و ارتباطی برای Sensepoint XCD در دسترس است؟ این آشکارساز با 2 رله هشدار قابل برنامه‌ریزی، 1 رله خطا قابل برنامه‌ریزی و خروجی 4-20mA استاندارد صنعتی عرضه می‌شود که می‌توان آن را به‌عنوان ورودی یا خروجی انتخاب کرد. همچنین ارتباط MODBUS RTU برای تشخیص از راه دور و تنظیمات اختیاری است که با گزینه چندگانه می‌تواند به صرفه‌جویی در کابل‌کشی منجر شود.
گزینه‌های نصب برای Sensepoint XCD چیست؟ Sensepoint XCD دارای صفحه نصب یکپارچه برای نصب مستقیم روی سطح است. همچنین می‌توان آن را روی لوله‌های افقی یا عمودی (با قطر 40-80 میلی‌متر) با استفاده از براکت نصب لوله اختیاری نصب کرد. این دستگاه دارای دو ورودی کابل/کانال (M20 یا ¾" NPT بسته به گواهینامه) است و بلوک‌های ترمینال نوع پلاگین/سوکت برای سیم‌کشی آسان فراهم شده‌اند. لوازم جانبی مختلف مانند سایه‌بان‌ها، کیت‌های نصب در کانال و محفظه‌های جریان گاز کالیبراسیون نیز در دسترس هستند.
Sensepoint XCD چه گواهی‌ها و تاییدیه‌هایی دارد؟ Sensepoint XCD دارای تاییدیه‌های جهانی متعددی از جمله استانداردهای اروپایی (ATEX)، آمریکای شمالی (UL/c-UL)، و آسیا (IECEx، KTL، PA، GB، CCCF) است. این دستگاه با انواع استانداردهای عملکرد برای آشکارسازهای گاز قابل اشتعال، سمی و اکسیژن، همچنین الزامات EMC سازگار است، که مناسب بودن آن برای استفاده در طیف وسیعی از کاربردهای بین‌المللی و محیط‌های خطرناک را تضمین می‌کند.
