فلومتر ورتکس Proline Prowirl D 200 (7D2C) | اندازه‌گیری دقیق بخار، مایعات و گازها

فلومتر ورتکس Proline Prowirl D 200 (7D2C) — اندازه‌گیری دقیق و مطمئن جریان بخار، گاز و مایعات در صنعت

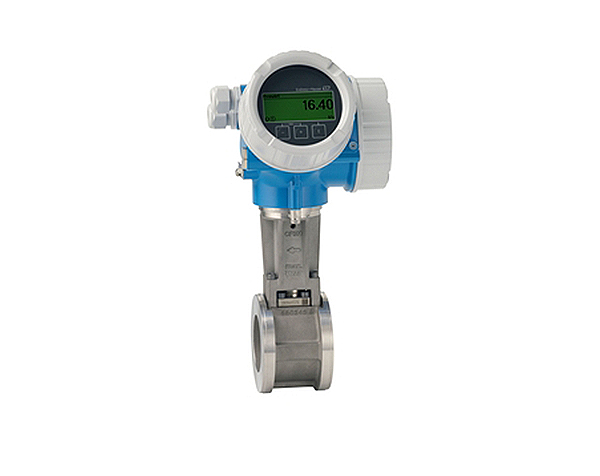

فلومتر Proline Prowirl D 200 (7D2C) از برند معتبر Endress+Hauser، یک فلومتر ورتکس نسل جدید با قابلیت‌های هوشمند و عملکرد صنعتی بی‌نظیر است. این تجهیز برای اندازه‌گیری جریان در طیف وسیعی از کاربردها طراحی شده و جایگزین حرفه‌ای برای مدل‌های قدیمی Prowirl 72 و Prowirl 73 محسوب می‌شود. بهره‌مندی از تکنولوژی سنجش خازنی بدون دریفت، طراحی فشرده و مستحکم، و پشتیبانی از پروتکل‌های پیشرفته صنعتی، این فلومتر را به گزینه‌ای ایده‌آل برای کنترل فرآیند، مدیریت انرژی، و افزایش بهره‌وری در صنایع مختلف تبدیل کرده است.

اصل عملکرد فلومتر

این تجهیز بر اساس Karman Vortex Street کار می‌کند. عبور سیال از یک مانع بلانت، موجب تشکیل گرداب‌هایی متناوب در دو سوی آن می‌شود. این گرداب‌ها، نوسانات فشاری تولید می‌کنند که به کمک سنسور دقیق، به سیگنال‌های الکتریکی تبدیل شده و در نهایت برای محاسبه دبی سیال استفاده می‌شوند. این روش، دقت بالا و پایداری بلندمدت را بدون نیاز به کالیبراسیون مداوم تضمین می‌کند.

کاربردهای پیشنهادی

فلومتر Proline Prowirl D 200 برای اندازه‌گیری دقیق در شرایط زیر طراحی شده است:

بخار اشباع و فوق‌اشباع
گازهای صنعتی، از جمله گاز طبیعی
مایعات (حتی برودتی)
کاربردهای جایگزین برای صفحات اوریفیس در خطوط انتقال

ویژگی‌های کلیدی دستگاه

طراحی مکانیکی و ساختاری

طراحی فشرده با طول 65 میلی‌متر بین دو فلنج
بدنه‌ای سبک، بدون قطعات متحرک
در دو نسخه Compact و Remote برای نصب‌های مختلف
بدنه دو محفظه‌ای مقاوم در برابر شرایط سخت صنعتی

سنسور مقاوم و قابل اطمینان

سنسور DSC خازنی مقاوم در برابر لرزش و شوک دمایی (150K/s)
بدون نیاز به کالیبراسیون مجدد در سیالات غیرخورنده و غیرساینده
دقت بالا در اندازه‌گیری دما برای بخار اشباع

فناوری‌های اندازه‌گیری پیشرفته

محاسبه دبی جرمی و انرژی در بخار، گاز و مایعات
جبران خودکار فشار و دما برای گازهای صنعتی
محاسبه ارزش حرارتی گاز طبیعی طبق استانداردهای ISO، AGA و GPA

عملکرد هوشمند و کاربری آسان

نمایشگر چهار خطی با نور پس‌زمینه و کنترل لمسی
پیکربندی سریع از طریق پنل محلی یا نرم‌افزار FieldCare
قابلیت Heartbeat Technology برای تست عملکرد بدون توقف فرآیند
تراز دقیق هنگام نصب با حلقه‌های مرکزی همراه دستگاه

مشخصات فنی

سیستم اندازه‌گیری

شامل ترانسمیتر Proline 200 و سنسور Prowirl D
ترانسمیتر در دو نوع: آلومینیوم پوشش‌دار یا فولاد ضد زنگ CF3M
محدوده قطر اسمی: DN 15 تا DN 150
جنس بدنه: فولاد ضد زنگ 1.4408/CF3M

متغیرهای قابل اندازه‌گیری

مستقیم: دبی حجمی و دما
محاسبه شده: دبی جرمی، انرژی، فشار بخار اشباع، درجه فوق‌اشباع و حجم مخصوص

محدوده‌های کاری

گستره جریان تا نسبت 49:1
عدد رینولدز بالاتر از 5000 برای دقت مطلوب
محدودیت در کاربردهای گازی: عدد ماخ < 0.3

دقت و پاسخ‌گویی

دقت برای مایعات: کمتر از 0.75٪
دقت برای گازها: کمتر از 1٪
قابلیت تکرارپذیری: ±0.2٪
زمان پاسخ: 100 میلی‌ثانیه

ورودی‌ها و خروجی‌ها

ورودی سیگنال

ورودی 4 تا 20 میلی‌آمپر (پسیو)
قابلیت خواندن دما، فشار و چگالی با پشتیبانی از پروتکل‌های:
- HART
- PROFINET / Ethernet-APL
- FOUNDATION Fieldbus
- PROFIBUS PA

خروجی‌ها

خروجی جریان 4–20 میلی‌آمپر HART
خروجی پالس / فرکانس / سوئیچ (پسیو)
ایزوله‌سازی کامل الکتریکی میان ورودی‌ها و خروجی‌ها
مصرف برق وابسته به پیکربندی سیستم

الزامات نصب و شرایط محیطی

شرایط نصب

نصب به صورت افقی برای گاز و بخار یا عمودی برای مایعات
حداقل طول‌های لوله مستقیم ورودی و خروجی مطابق توصیه‌نامه نصب
استفاده از Flow Conditioner برای کاهش طول مورد نیاز لوله ورودی

شرایط عملیاتی

دمای محیط: –40 تا +80 درجه سانتی‌گراد
دمای سیال: –200 تا +400 درجه سانتی‌گراد
درجه حفاظت: IP66 / IP67
مقاومت در برابر لرزش و شوک مطابق با استاندارد IEC
سازگاری الکترومغناطیسی (EMC): مطابق با IEC/EN 61326

گواهینامه‌ها و ایمنی

دارای تأییدیه‌های ضد انفجار ATEX، IECEx، CSA، NEPSI، INMETRO، EAC
دارای گواهی ایمنی عملکرد (SIL 2 و SIL 3) مطابق با استاندارد IEC 61508
گواهینامه‌های ارتباطی برای HART، PROFIBUS، FOUNDATION Fieldbus، PROFINET
مطابقت کامل با دستورالعمل تجهیزات تحت فشار (PED)
دارای CE، UKCA و RCM

لوازم جانبی و نرم‌افزار

لوازم جانبی عملیاتی

نمایشگر راه دور FHX50
نگهدارنده برای نصب ترانسمیتر
کیت نصب برای نسخه Wafer
محافظ ولتاژ
پوشش محافظ محیطی

تجهیزات ارتباطی

HART Loop Converter HMX50
WirelessHART Adapter SWA70
Fieldgate FXA42
تبلت Field Xpert SMT50/70/77 برای مدیریت دارایی

نرم‌افزارهای کاربردی

Applicator: ابزار انتخاب دستگاه و طراحی کاربرد
FieldCare / DeviceCare: نرم‌افزارهای پیکربندی و مانیتورینگ
W@M Life Cycle Management: برای مدیریت چرخه عمر تجهیز

بسته‌های نرم‌افزاری

Extended HistoROM: ذخیره‌سازی تاریخچه و رخدادها
Heartbeat Verification: تست و ارزیابی عملکرد دوره‌ای بدون توقف فرآیند

نتیجه‌گیری

فلومتر ورتکس Proline Prowirl D 200 (7D2C) انتخابی ایده‌آل برای صنایع نفت و گاز، پتروشیمی، نیروگاهی و سایر فرآیندهای حساس است که به اندازه‌گیری دقیق جریان بخار، مایعات و گاز نیاز دارند. این تجهیز با دقت بالا، قابلیت‌های خودکارسازی پیشرفته، و مقاومت مثال‌زدنی در برابر شرایط سخت محیطی، تضمین‌کننده عملکرد پایدار و مطمئن در خطوط فرآیندی شما خواهد بود.

برای دانلود کاتالوگ اسکن کنید

نمایش بیشتر نشان دادن کمتر

مدل اندازه‌گیری	Vortex
ویژگی‌های سنسور	تراز دقیق سنسور – شامل قطعات کمک نصب. قابلیت استفاده مداوم – مقاوم در برابر لرزش، تغییرات دمایی و ضربه‌های هیدرولیکی. ثبات عملکرد طولانی مدت – سنسور خازنی با دقت بالا و بدون خطا. طول اتصال 65 میلی‌متر (2.56 اینچ). بدون اتصالات جانبی. وزن سبک.
انواع اندازه گیری ها	Volume flow, mass flow, corrected volume flow, energy flow, heat flow difference, temperature
محدوده اندازه گیری	Liquid: 0.16 to 625 m³/h (0.09 to 368 ft³/min) depending on medium: water with 1 bar a, 20 °C (14.5 psi a, 68° F), Steam, gas: 2 to 8342 m³/h (1.18 to 4910 ft³/min) depending on medium: steam with 180 °C, 10 bar a (356 °F, 145 psi a); air with 25 °C, 4.4 bar a (77 °F, 63.8 psi a)
حداکثر فشار فرآیند	PN 40, Class 300, 20K
محدوده دمایی متوسط	Standard: –40 to +260 °C (–40 to +500 °F) High/low temperature (option): –200 to +400 °C (–328 to +752 °F) High/low temperature (on request): –200 to +450 °C (–328 to +842 °F)
جنس سنسور	Sensor connection housing: AlSi10Mg, coated; 1.4408 (CF3M)
جنس بدنه	AlSi10Mg, coated; 1.4404 (316L)
ارتباط دیجیتال	HART, PROFIBUS PA, FOUNDATION Fieldbus
ولتاژ ورودی	DC 12 to 35 V (4‐20 mA HART with/without pulse/frequency/switch output) DC 12 to 30 V (4‐20 mA HART, 4‐20 mA)
گواهینامه‌ها	ATEX, IECEx, cCSAus, JPN, EAC, UK Ex

هر کد از سه بخش اصلی تشکیل شده است:

Prowirl D 200: نام محصول و مدل فلومتر
7D2C[عدد]: کد محصول منحصر به فرد
DN[عدد]: اندازه اسمی لوله (DN مخفف Durchmesser nominal است که یک استاندارد آلمانی برای اندازه لوله است)

جدول زیر، اندازه‌های اسمی متناظر با هر کد محصول را نشان می‌دهد:
