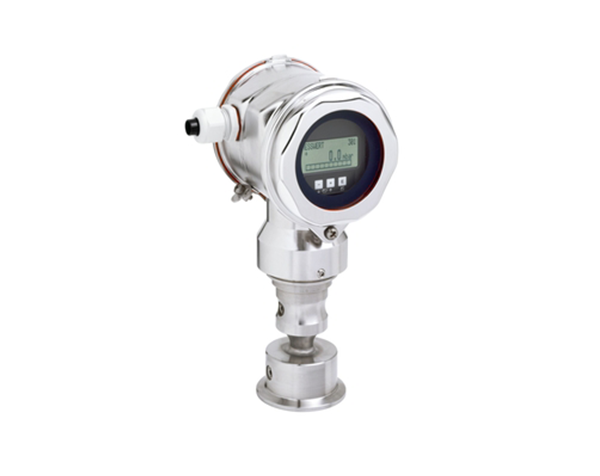

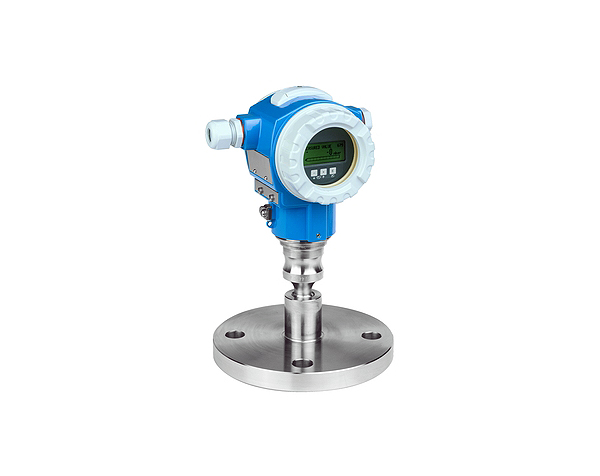

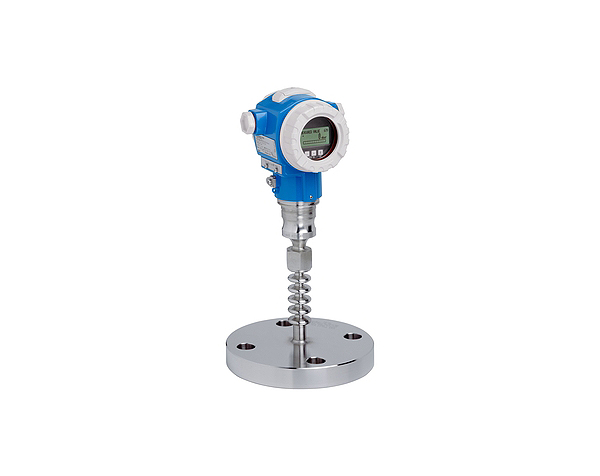

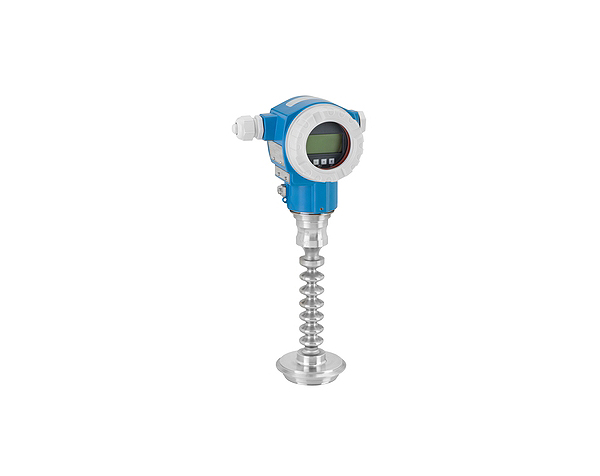

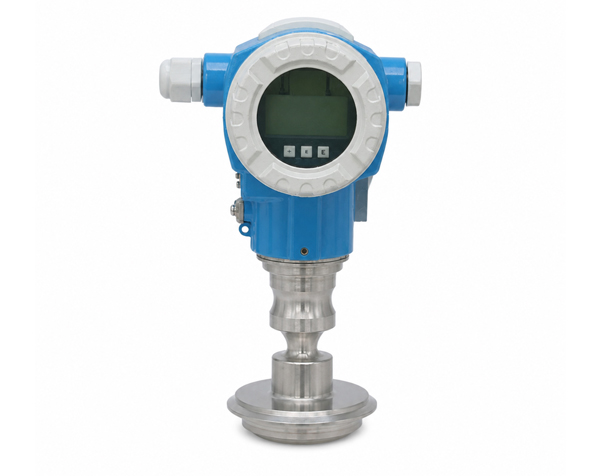

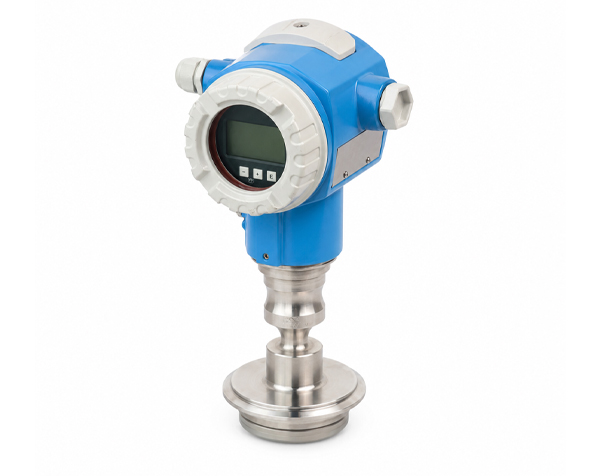

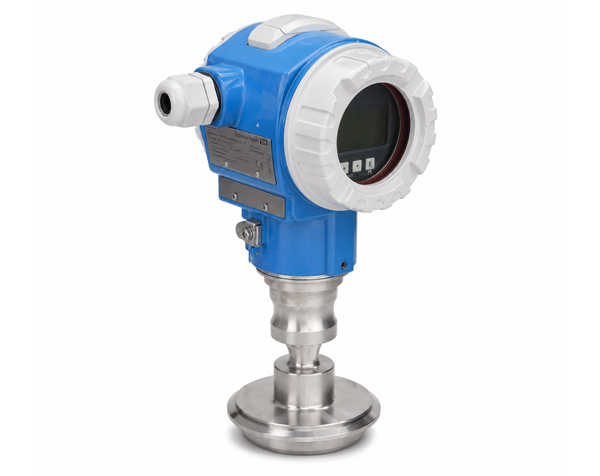

ترانسمیتر فشار Endress+Hauser Cerabar S PMP75 یکی از تجهیزات شناختهشده در حوزه اندازهگیری فشار برای صنایع فرآیندی است و کاربرد آن صرفاً به نمایش یک عدد فشار محدود نمیشود. در بسیاری از خطوط تولید، همین یک پارامتر ورودی به سیستم کنترل است که تصمیم میگیرد پمپ روشن بماند یا خاموش شود، شیر باز بماند یا بسته، و هشدار ایمنی صادر شود یا نه. به همین دلیل انتخاب یک ترانسمیتر فشار هرگز نباید صرفاً براساس نام تجاری یا شباهت ظاهری با مدل قبلی صورت گیرد؛ محدوده فشار کاری، دمای واقعی فرآیند، نوع سیال و خورندگی آن، اتصال فرآیندی موجود در خط لوله یا مخزن، جنس قطعات در تماس با سیال و پروتکل ارتباطی مورد نیاز اتوماسیون کارخانه، همگی باید همزمان بررسی شوند. Cerabar S PMP75 دقیقاً برای پاسخ به این دسته از نیازها طراحی شده و بهویژه در فرآیندهایی که سلول اندازهگیری نباید مستقیم در تماس با سیال قرار گیرد، گزینهای قابل بررسی است.
ویژگی مرکزی این خانواده، ساختار آن در ترکیب با دیافراگم سیل یا Diaphragm Seal است. در شمار زیادی از کاربردهای صنعتی، اتصال مستقیم سلول سنجش فشار به سیال فرآیندی عملی نیست؛ دمای بسیار بالا یا بسیار پایین، سیالات خورنده، مواد ویسکوز، موادی که مستعد رسوبگذاری یا کریستالیزهشدن هستند و همچنین فرآیندهایی با الزامات بهداشتی سختگیرانه، همگی میتوانند استفاده مستقیم از سنسور را غیرممکن یا پرریسک کنند. در چنین شرایطی دیافراگم بهعنوان یک لایه واسط میان فرآیند واقعی و بخش سنجش فشار عمل میکند و به مهندس فرآیند اجازه میدهد ترانسمیتر را در محیطی نصب کند که یک اتصال استاندارد از پس آن برنمیآید.
کاربرد این ترانسمیتر تنها به سنجش فشار خلاصه نمیشود؛ PMP75 برای اندازهگیری هیدرواستاتیک سطح مایعات نیز بهکار میرود. منطق این روش ساده و در عین حال قابلاتکاست: فشار در پایین یک مخزن، تابعی از ارتفاع ستون مایع بالای آن است. اگر چگالی سیال و شرایط فرآیند از پیش مشخص باشند، سیستم کنترل میتواند همان مقدار فشار خواندهشده را به معادل سطح تبدیل کند، و در گام بعدی از همین داده برای محاسبه حجم یا جرم محتوای مخزن استفاده کند. به همین دلیل PMP75 را نباید صرفاً یک ابزار نمایش عدد فشار دانست؛ در بسیاری از پروژهها این دستگاه در واقع بخشی از یک زنجیره کامل پایش و کنترل موجودی مخازن است.
یکی از نقاط قوت این خانواده، دامنه گسترده دمای فرآیند قابل پشتیبانی است. بسته به نوع دیافراگم سیل انتخابشده، سیال پرکننده داخل سیستم، نوع اتصال فرآیندی و پیکربندی کلی سفارش، برخی نسخههای PMP75 میتوانند در محدودهای تا حدود ۷۰- تا ۴۰۰+ درجه سانتیگراد کار کنند. با این حال این عدد یک سقف نظری برای بهترین حالت پیکربندی است، نه مشخصهای که بتوان آن را بدون بررسی به همه نسخههای این خانواده تعمیم داد؛ محدوده دمای دقیق هر دستگاه باید از روی Order Code همان تجهیز استخراج و تأیید شود. در کنار دما، انتخاب صحیح جنس و قطر دیافراگم، سیال پرکننده، و در نسخههای Remote Seal طول کپیلاری، مستقیماً روی رفتار دینامیکی و دقت اندازهگیری اثر میگذارد؛ به همین دلیل در کاربردهای حساس، ترانسمیتر و Seal و اتصال فرآیندی باید بهعنوان یک مجموعه واحد ارزیابی شوند، نه بهصورت جداگانه.
از منظر یکپارچگی با سیستم کنترل، PMP75 بسته به نسخه سفارشدادهشده میتواند با پروتکلهای HART، PROFIBUS PA یا FOUNDATION Fieldbus عرضه شود. این تنوع باعث میشود مهندس اتوماسیون بتواند تجهیز را دقیقاً متناسب با زیرساخت ارتباطی موجود در PLC یا DCS کارخانه انتخاب کند، بدون آنکه مجبور به تغییر معماری شبکه فیلد شود. در نسخه HART، اطلاعات دیجیتال دستگاه در کنار سیگنال آنالوگ معمول در دسترس قرار میگیرد و پارامتردهی از راه دور، عیبیابی و مدیریت وضعیت تجهیز سادهتر میشود؛ در شبکههای PROFIBUS PA و FOUNDATION Fieldbus نیز ترانسمیتر بهعنوان یک گره کاملاً دیجیتال در معماری فیلد باس عمل میکند. نکته مهمی که کمتر به آن توجه میشود این است که همه این پروتکلها بهصورت همزمان روی یک دستگاه واحد وجود ندارند؛ نوع پروتکل هر PMP75 مشخص را باید از روی Order Code و Nameplate همان دستگاه تأیید کرد.
فناوری HistoROM یکی دیگر از قابلیتهای این خانواده است که در نگاه اول ساده به نظر میرسد اما در عمل تأثیر محسوسی روی هزینه نگهداری دارد. این ماژول اطلاعات پیکربندی، پارامترهای راهاندازی و بخشی از تاریخچه عملکرد دستگاه را نگهداری میکند و در صورت تعویض بخش الکترونیکی یا نیاز به راهاندازی مجدد، بازیابی این تنظیمات را سریعتر میکند. در کارخانههایی که تعداد زیادی تجهیز ابزار دقیق همزمان در سرویس هستند و هر ساعت توقف خط تولید هزینه قابل توجهی ایجاد میکند، همین قابلیت میتواند زمان تعمیر و بازگشت به سرویس را بهطور محسوسی کاهش دهد.
برای فرآیندهایی که ترانسمیتر بخشی از یک سیستم ایمنی (Safety Instrumented System یا SIS) است، موضوع ایمنی عملکردی یا Functional Safety اهمیت ویژهای پیدا میکند. برخی نسخههای خانواده Cerabar S برای استفاده در چارچوب الزامات IEC 61508 طراحی و مستندسازی شدهاند، اما همینجا باید تأکید کرد که صرف تعلق یک دستگاه به خانواده PMP75 به معنای مناسببودن آن برای هر حلقه SIL نیست؛ گواهیها، مستندات Functional Safety و مشخصات دقیق همان کد سفارش باید جداگانه بررسی و راستیآزمایی شود.
از نگاه انتخاب متریال، این خانواده انعطاف قابل توجهی در اتصالات فرآیندی و جنس قطعات در تماس با سیال ارائه میدهد؛ موضوعی که در صنایع شیمیایی، غذایی و دارویی اهمیت مضاعف دارد. برای سیالات خورنده باید متریالی انتخاب شود که واقعاً در برابر همان ترکیب شیمیایی مقاوم باشد، و در فرآیندهای بهداشتی نیز نوع اتصال و طراحی سطوح در تماس با محصول باید با الزامات همان صنعت (مانند قابلیت تمیزکاری) همخوانی داشته باشد. تنوع سیستمهای Diaphragm Seal در این خانواده امکان انتخاب پیکربندی متناسب با بخش قابلتوجهی از این نیازها را فراهم میکند، اما وجود یک اتصال بهداشتی خاص یا متریال معین باز هم باید از روی کد سفارش دقیق همان تجهیز تأیید شود، نه فرض گرفته شود.
در عمل، کاربردهای این ترانسمیتر را میتوان در چند حوزه اصلی خلاصه کرد: پایش سطح مخازن از طریق اندازهگیری هیدرواستاتیک، کنترل و پایش فشار در خطوط لوله (که تغییر غیرعادی آن میتواند نشانه گرفتگی مسیر یا افت عملکرد پمپ باشد)، و نظارت بر فرآیندهای حساس در صنایع نفت، گاز و پتروشیمی که با دماهای بالا و سیالات خورنده سروکار دارند. در صنایع غذایی و دارویی نیز، در کنار دقت اندازهگیری، جنس قطعات در تماس با محصول و قابلیت تمیزکاری اهمیتی همتراز با خود دقت فشار پیدا میکند.
راهاندازی صحیح این تجهیز فراتر از روشنکردن دستگاه است. تنظیم Zero و Span، واحد مهندسی، محدوده اندازهگیری، پارامترهای ارتباطی و منطق تبدیل فشار به سطح، همگی باید مطابق مدارک مهندسی همان پروژه انجام شوند. همچنین باید میان فشار واقعی فرآیند، محدوده اندازهگیری سنسور و محدوده قابلتنظیم ترانسمیتر تفاوت قائل شد؛ انتخاب یک Range بسیار بزرگتر از نیاز واقعی همیشه انتخاب ایمنتری نیست و میتواند دقت اندازهگیری در محدوده کاری واقعی را کاهش دهد. از نظر نگهداری دورهای نیز بررسی وضعیت اتصالات فرآیندی، دیافراگم سیل، کابلکشی، Housing و در نسخههای دارای کپیلاری، مسیر نصب کپیلاری، به جلوگیری از آسیب مکانیکی و افت عملکرد سیستم کمک میکند.
نکته کلیدی هنگام خرید یا جایگزینی این تجهیز، توجه دقیق به Order Code است. خانواده PMP75 میتواند با ترکیبهای متعددی از محدوده اندازهگیری، اتصال فرآیندی، نوع Diaphragm Seal، متریال، نوع Housing، خروجی الکتریکی، پروتکل ارتباطی و تأییدیهها عرضه شود؛ بنابراین یکسانبودن نام PMP75 بههیچوجه به معنای یکسانبودن دو دستگاه نیست. برای جایگزینی یک نمونه موجود، بهترین روش ارائه Order Code کامل، Serial Number و یک تصویر واضح از Nameplate به تأمینکننده است؛ و در صورتی که دستگاه به Diaphragm Seal یا کپیلاری مجهز باشد، مشخصات همان بخش نیز باید جداگانه بررسی شود، چرا که انتخاب نادرست Seal یا سیال پرکننده میتواند حتی با فرض صحیحبودن محدوده فشار، عملکرد کل سیستم را مختل کند.
فروشگاه دراک در زمینه تأمین تجهیزات ابزار دقیق صنعتی از جمله تجهیزات اندازهگیری فشار، سطح، دما و جریان فعالیت میکند. برای مشتریانی که در تهران، منطقه لالهزار یا سایر نقاط کشور به دنبال ترانسمیترهایی مانند Cerabar S PMP75 هستند، ارسال Order Code کامل و تصویر Nameplate تجهیز پیش از خرید میتواند فرآیند تطبیق کالای موردنیاز با موجودی یا گزینه پیشنهادی را دقیقتر و سریعتر کند. در زمان استعلام از فروشگاه دراک بهتر است اطلاعاتی مانند محدوده فشار موردنیاز، دمای واقعی فرآیند، نوع سیال، اتصال فرآیندی، جنس دیافراگم، نوع Diaphragm Seal و پروتکل ارتباطی مدنظر در اختیار کارشناسان فنی قرار گیرد. این اطلاعات احتمال انتخاب اشتباه تجهیز را بهطور محسوسی کاهش میدهد و مسیر مشاوره فنی، بررسی گارانتی اصالت کالا و پشتیبانی تخصصی را برای مشتری سادهتر میکند. شایان ذکر است که در معرفی هر تأمینکننده، عبارت «نماینده رسمی Endress+Hauser» تنها زمانی درست است که نمایندگی رسمی و قابل استناد از سوی سازنده وجود داشته باشد؛ در غیر این صورت توصیف دقیقتر همان «تأمینکننده» یا «فعال در زمینه فروش تجهیزات ابزار دقیق Endress+Hauser» است.
در جمعبندی، Endress+Hauser Cerabar S PMP75 ترانسمیتر فشاری است که ترکیب آن با سیستمهای Diaphragm Seal امکان استفاده از آن را در طیف وسیعی از فرآیندهای دشوار، از سیالات خورنده و بسیار داغ گرفته تا کاربردهای بهداشتی، فراهم میکند. پشتیبانی از پروتکلهای HART، PROFIBUS PA و FOUNDATION Fieldbus بسته به نسخه، فناوری HistoROM برای مدیریت اطلاعات تجهیز، امکان استفاده در چارچوب IEC 61508 در نسخههای مناسب، و تنوع بالای اتصالات فرآیندی و متریال، مجموعهای از ویژگیهایی هستند که این خانواده را برای طیف گستردهای از صنایع فرآیندی قابلبررسی میکنند. اما انتخاب نهایی همیشه باید براساس Order Code کامل و شرایط واقعی همان فرآیند صورت گیرد؛ نه صرفاً بر مبنای نام مدل.
