در سیستمهای آنالیز فرآیندی، کیفیت انتقال داده میان سنسور و تجهیزات کنترلی به اندازه دقت خود سنسور اهمیت دارد. حتی پیشرفتهترین سنسورها نیز در صورت استفاده از کابل نامناسب یا انتقال ناپایدار سیگنال، نمیتوانند اطلاعات دقیق و قابل اعتمادی در اختیار سیستم کنترل قرار دهند. کابل Endress+Hauser CYK10 بهعنوان یکی از اجزای اصلی فناوری Memosens، برای ایجاد ارتباطی پایدار، ایمن و کاملاً دیجیتال بین سنسورهای هوشمند و ترانسمیترهای Endress+Hauser طراحی شده است. این کابل با بهرهگیری از فناوری انتقال دیجیتال و طراحی مقاوم، علاوه بر افزایش دقت اندازهگیری، نقش مهمی در کاهش هزینههای نگهداری، افزایش قابلیت اطمینان سیستم و سادهسازی عملیات سرویس و کالیبراسیون ایفا میکند.
فناوری Memosens بر پایه انتقال کاملاً دیجیتال اطلاعات و جداسازی گالوانیکی (Galvanic Isolation) توسعه یافته است. برخلاف سیستمهای آنالوگ که کیفیت سیگنال آنها ممکن است تحت تأثیر نویز الکترومغناطیسی، نفوذ رطوبت، خوردگی کانکتورها یا تغییرات مقاومت الکتریکی قرار گیرد، در سیستم Memosens دادهها بهصورت دیجیتال منتقل میشوند و احتمال بروز خطاهای ناشی از شرایط محیطی به حداقل میرسد. CYK10 بهعنوان کابل اختصاصی این فناوری، انتقال بدون اعوجاج اطلاعات را تضمین کرده و ارتباط مطمئن میان سنسور و ترانسمیتر را حتی در محیطهای صنعتی سخت فراهم میکند.
یکی از مهمترین مزایای استفاده از CYK10، امکان کالیبراسیون سنسورها خارج از فرآیند است. سنسورهای Memosens را میتوان در شرایط کنترلشده آزمایشگاهی کالیبره کرد و سپس بدون نیاز به انجام تنظیمات مجدد، در محل نصب قرار داد. این روش علاوه بر افزایش دقت اولیه اندازهگیری، زمان توقف خطوط تولید را به میزان قابل توجهی کاهش میدهد و ریسک خطاهای ناشی از کالیبراسیون در محیط فرآیند را نیز از بین میبرد.

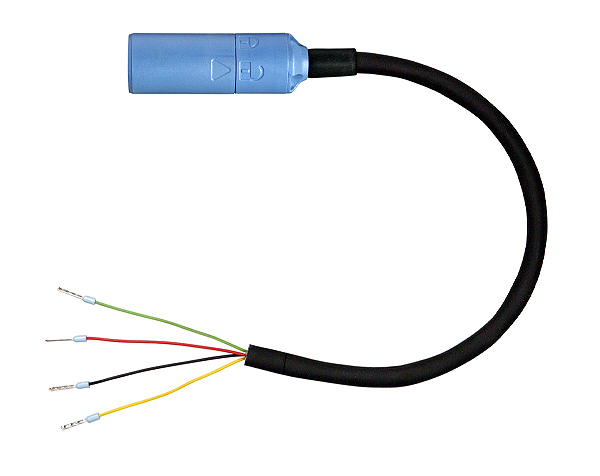

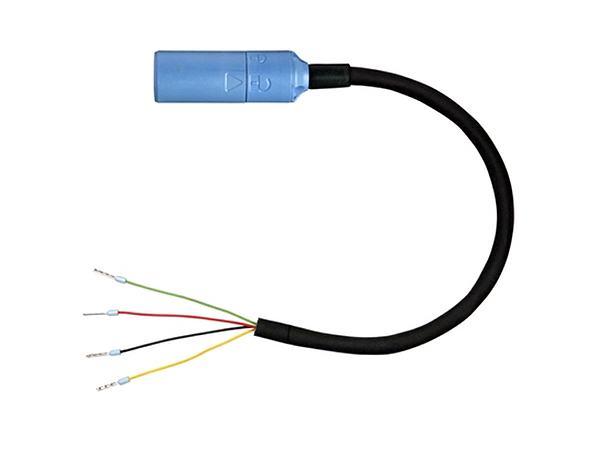

کابل CYK10 از چهار هادی مجزا به همراه شیلد محافظ ساخته شده است. این ساختار علاوه بر کاهش تأثیر نویزهای الکترومغناطیسی، انتقال پایدار اطلاعات را در مسیرهای طولانی تضمین میکند. قطر خارجی کابل 6.3 میلیمتر بوده و ترکیب مناسب انعطافپذیری و استحکام مکانیکی، نصب آن را در مسیرهای صنعتی، کانالهای کابل و تجهیزات فرآیندی آسان میسازد. روکش خارجی از جنس TPE (Thermoplastic Elastomer) انتخاب شده که مقاومت بسیار خوبی در برابر روغنها، مواد شیمیایی، سایش، تنشهای مکانیکی و شرایط محیطی مختلف دارد. همچنین شعاع خمش ثابت معادل 5 برابر قطر کابل و شعاع خمش در حالت انعطافپذیر برابر 10 برابر قطر کابل است که امکان نصب ایمن در مسیرهای دارای خم و پیچیدگی را فراهم میکند.
یکی دیگر از ویژگیهای مهم Endress+Hauser CYK10، برخورداری از درجه حفاظت IP68 است. این کابل برای استفاده در محیطهای مرطوب، مخازن فرآیندی و کاربردهایی که نیاز به غوطهوری طولانیمدت دارند طراحی شده است. آزمونهای کارخانهای نشان دادهاند که کابل در فشار 1 بار، دمای 25 درجه سانتیگراد و محلول 1 مولار KCl به مدت 45 روز بدون نفوذ رطوبت یا کاهش عملکرد کار میکند. همچنین در نسخههای دارای اتصال M12، عملکرد مطمئن در فشار 0.1 بار، دمای 50 درجه سانتیگراد و محلول 3 مولار KCl به مدت 30 روز تأیید شده است. این ویژگی استفاده از CYK10 را در صنایع دارویی، غذایی، تصفیه آب، صنایع شیمیایی، مخازن فرآیندی و سیستمهای CIP/SIP امکانپذیر میکند.
فناوری Memosens علاوه بر انتقال دادههای اندازهگیری، اطلاعات تشخیصی مهمی را نیز در اختیار کاربران قرار میدهد. از طریق کابل CYK10، اطلاعاتی مانند ساعات کارکرد سنسور، تعداد سیکلهای استریلیزاسیون بخار، وضعیت سلامت سنسور، پارامترهای کالیبراسیون و تغییرات شرایط فرآیندی به ترانسمیتر منتقل میشوند. این دادهها امکان اجرای نگهداری پیشبینانه (Predictive Maintenance) را فراهم کرده و به کاهش توقفهای ناگهانی خطوط تولید کمک میکنند.
از نظر ایمنی، نصب و راهاندازی CYK10 باید توسط افراد آموزشدیده انجام شود. در محیطهای مستعد انفجار، بهویژه Zone 0 (EPL Ga)، استفاده از نسخههای ضدانفجار که با حلقه نارنجی-قرمز مشخص میشوند الزامی است. همچنین رعایت استانداردهای EN/IEC 60079-14، EN 60079-0:2018 و EN 60079-11:2012 هنگام نصب این کابل ضروری است. حداکثر طول مجاز کابل 100 متر بوده و استفاده از کابل افزایشی CYK11 در مناطق Zone 0 مجاز نیست.
این کابل برای کار در محدوده دمایی 25- تا 135+ درجه سانتیگراد طراحی شده و علاوه بر مقاومت در برابر اشعه UV، دارای خاصیت مقاومت در برابر شعله و انطباق با الزامات RoHS است. همچنین پارامترهای ایمنی مربوط به ولتاژ، جریان، توان، ظرفیت و اندوکتانس مطابق استانداردهای تجهیزات ضدانفجار تعریف شدهاند تا عملکرد ایمن کابل در محیطهای صنعتی حساس تضمین شود.
از نظر روشهای اتصال، CYK10 در مدلهای مختلف با اتصال فرول (Ferrule) برای ترمینالها و همچنین کانکتور M12 عرضه میشود. استفاده از کانکتور M12 علاوه بر افزایش سرعت نصب، مقاومت بالایی در برابر لرزش و ارتعاشات صنعتی ایجاد میکند. همچنین انواع جعبههای اتصال M12 به کابل و کابل به کابل بهعنوان لوازم جانبی این محصول در دسترس هستند که طراحی و توسعه سیستمهای اندازهگیری را سادهتر میکنند.
در زمان انتخاب Endress+Hauser CYK10 باید نوع سنسور Memosens، طول موردنیاز کابل، نوع اتصال، شرایط محیطی، محدوده دمای فرآیند و الزامات مربوط به محیطهای مستعد انفجار بررسی شوند تا مناسبترین مدل انتخاب شود. انتخاب صحیح کابل علاوه بر حفظ کیفیت انتقال داده، موجب افزایش طول عمر سنسورها و کاهش هزینههای نگهداری سیستم خواهد شد.
نکته مهم دیگر هنگام خرید کابل CYK10، توجه به اصالت محصول است. با توجه به استفاده گسترده از تجهیزات Memosens در صنایع مختلف، نمونههای مشابه و غیراصلی نیز در بازار مشاهده میشوند که ممکن است از نظر ظاهری شباهت زیادی به نسخه اصلی داشته باشند، اما در کیفیت متریال، مقاومت شیمیایی، عملکرد در انتقال دادههای دیجیتال، دوام روکش، کیفیت کانکتورها و طول عمر با نسخه اورجینال Endress+Hauser تفاوت قابل توجهی دارند. استفاده از کابل اصلی، بهویژه در سیستمهای اندازهگیری حساس، نقش مهمی در حفظ دقت اندازهگیری و جلوگیری از بروز خطاهای ارتباطی ایفا میکند.
فروشگاه دراک بهعنوان تأمینکننده تجهیزات ابزار دقیق، کابل Endress+Hauser CYK10 اورجینال را همراه با ضمانت اصالت کالا، مشاوره تخصصی و پشتیبانی فنی عرضه میکند. کارشناسان این مجموعه آماده ارائه مشاوره در زمینه انتخاب طول مناسب کابل، نوع اتصال، سازگاری با سنسورهای Memosens و بررسی کد فنی تجهیزات هستند. همچنین در صورت موجود بودن کالا، امکان ارسال به سراسر کشور فراهم است و با توجه به فعالیت فروشگاه دراک در بازار لالهزار تهران، خدمات تأمین تجهیزات ابزار دقیق و پشتیبانی پروژههای صنعتی نیز ارائه میشود.
در مجموع، Endress+Hauser CYK10 با طراحی اختصاصی برای فناوری Memosens، انتقال کاملاً دیجیتال دادهها، مقاومت بالا در برابر شرایط محیطی، درجه حفاظت IP68، قابلیت استفاده در محیطهای صنعتی و مناطق مستعد انفجار، امکان کالیبراسیون خارج از فرآیند و کیفیت ساخت بالا، یکی از مهمترین اجزای سیستمهای آنالیز فرآیندی مدرن محسوب میشود و نقش مهمی در افزایش قابلیت اطمینان، دقت اندازهگیری و کاهش هزینههای بهرهبرداری ایفا میکند.
