لول سوئیچ پدالی / NIR-940

معرفی جامع روتاری لول سوئیچ پره ای KOBOLD مدل NIR-9 برای مواد فله

روتاری لول سوئیچ پره‌ای KOBOLD مدل NIR-9 یک تجهیز قابل اعتماد برای نظارت بر سطح مواد فله و جامد در سیلوها و هاپرها است. این محصول با طراحی سنگین، بدنه آلومینیومی و اتصال آسان، راهکاری مناسب برای کاربردهای مختلف صنعتی است. بدون توجه به رطوبت و رسانایی مواد، لول سوئیچ NIR-9 به طور قابل اعتماد سطح حداکثر یا حداقل را کنترل می‌کند. این محصول در “فروشگاه دراک” به عنوان بخشی از مجموعه تجهیزات ابزار دقیق و اتوماسیون صنعتی موجود است و می‌توان آن را با پره‌ها و اتصالات فرآیندی مختلفی مطابق با نوع محصول و اندازه مخزن تهیه کرد.

توضیحات و عملکرد

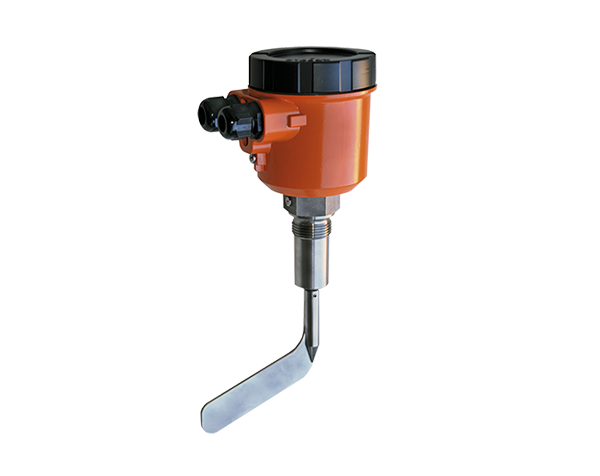

مدل NIR-9 از یک موتور سنکرون بهره می‌برد که یک پره چرخان را به حرکت در می‌آورد. این پره توسط یک شفت به داخل مخزن امتداد می‌یابد. به محض اینکه مواد فله به پره چرخان برسند، چرخش آن مسدود می‌شود. نیروی بازگرداننده باعث می‌شود موتور حول یک محور چرخیده و از موقعیت اولیه خود جابجا شود. این جابجایی باعث فعال شدن یک میکروسوئیچ می‌شود که سیگنال آلارم را ارسال می‌کند. همچنین، یک میکروسوئیچ دوم، موتور را خاموش می‌کند. اگر سطح مواد کاهش یابد، پره چرخان آزاد شده و نیروی یک فنر موتور را به موقعیت اولیه باز می‌گرداند. موتور دوباره روشن شده و کنتاکت کاری به حالت اولیه برمی‌گردد. حساسیت سوئیچینگ انکودر لول سوئیچ NIR-9 را می‌توان در سه مرحله با تغییر موقعیت فنر تنظیم کرد. این قابلیت تنظیم، انطباق محصول با مواد مختلف با چگالی متفاوت را آسان می‌کند.

کاربردها

لول سوئیچ پره‌ای NIR-9 برای نظارت بر سطح انواع مواد فله و پودری در کاربردهای متنوعی مناسب است. برخی از کاربردهای رایج این محصول عبارتند از:

• غلات
• آرد
• پلاستیک دانه‌ای (گرانول)
• سیمان
• ماسه
• کاکائو
• شکر
• انواع مختلف مواد فله

این طیف وسیع از کاربردها، NIR-9 را به گزینه‌ای انعطاف‌پذیر برای صنایع مختلف تبدیل می‌کند.

جزئیات فنی

مشخصات فنی لول سوئیچ KOBOLD NIR-9 که در “فروشگاه دراک” عرضه می‌شود، عملکرد و قابلیت اطمینان آن را تضمین می‌کند:

• اصل اندازه‌گیری: پره چرخان (Rotating vane)
• دمای محیط: $-20$ تا +60∘C
• دمای مواد: $-20$ تا +90∘C. برای مدل NIR-92، دمای مواد تا +200∘C قابل تحمل است.
• فشار: $-0.5$ تا $+0.5$ بار
• حداکثر اندازه دانه: $50$ میلی‌متر
• حداقل چگالی مواد فله: بستگی به نوع پره و حساسیت دارد؛ از $0.038$ گرم بر سانتی‌متر مکعب. برای مقادیر دقیق‌تر، به جدول چگالی مواد فله با انواع مختلف پره‌ها مراجعه کنید.
• حساسیت: قابل تنظیم در 3 مرحله
• سرعت چرخش: 5 دور در دقیقه (r.p.m.)

مواد ساخت

مواد به کار رفته در ساخت لول سوئیچ NIR-9 دوام و مقاومت آن را در محیط‌های صنعتی تضمین می‌کند:

• بدنه: آلومینیوم با پوشش پلی استر، با قابلیت چرخش 360 درجه
• اتصال، کابل، اکستنشن، تیوب، پره: فولاد ضد زنگ (stainless steel)
• برخی اجزاء: آلومینیوم (ذکر شده در صفحه 5 مستند)

اتصال فرآیندی (استاندارد)

لول سوئیچ NIR-9 با انواع مختلف اتصالات فرآیندی استاندارد عرضه می‌شود:

• NIR-910/E910: اتصال G1 نری از جنس فولاد ضد زنگ 1.4305
• NIR-920/E920: اتصال G1 نری از جنس فولاد ضد زنگ 1.4305
• NIR-962/E962: اتصال G1 نری از جنس فولاد ضد زنگ 1.4305
• NIR-95F/E95F: اتصال G1 نری از جنس فولاد ضد زنگ 1.4305
• NIR-940/E940: اتصال G1 نری از جنس آلومینیوم
• NIR-930/E930: اتصال 121​ نری از جنس فولاد ضد زنگ 1.4305

اتصالات دیگر مانند آداپتورهای رزوه برای G 141​، 121​، فلنج‌های 110 میلی‌متری و 200 میلی‌متری نیز موجود هستند. هنگام سفارش از “فروشگاه دراک”، از سازگاری اتصال فرآیندی با مخزن خود اطمینان حاصل کنید.

انواع پره

انتخاب نوع پره بر اساس خواص مواد فله بسیار مهم است. انواع پره‌های موجود عبارتند از:

• استاندارد (N)
• پره تاشو (foldable vane) (V)
• پره صلیبی (cruciform vane) (X) (فقط با اتصال F2)
• پره تجمعی (aggregate vane) (A)
• پره تقویت شده (reinforced vane) (R)

هر نوع پره برای محدوده خاصی از چگالی مواد فله و ویژگی‌های جریان طراحی شده است.

تاییدیه ATEX

مدل‌های خاصی از سری NIR-9 (با پیشوند NIR-E9) دارای تاییدیه ATEX هستند. این تاییدیه نشان‌دهنده مناسب بودن این مدل‌ها برای استفاده در محیط‌های قابل انفجار طبقه‌بندی شده است. مشخصات ATEX شامل Ex II $1/2$ L Ext IIIC T$85^\circ\text{C}$ است.

مشخصات الکتریکی

• منبع تغذیه: 24 VDC​، 24 VAC​، 48 VAC​، 110 VAC​، 230 VAC​، $50/60\text{ Hz}$
• مصرف برق: حداکثر 2 ولت آمپر (VA) ، دارای LED نشانگر وضعیت روشن بودن
• اتصال الکتریکی: $2\times \text{M}20\times 1.5$
• کنتاکت: میکروسوئیچ (SPDT – Single Pole Double Throw)
• حداکثر مشخصات کنتاکت: 250 VAC​، 2 آمپر (حداکثر 125 VA)

درجه حفاظت (Protection)

لول سوئیچ NIR-9 دارای درجه حفاظت IP66 است. این به معنی حفاظت کامل در برابر گرد و غبار و مقاومت در برابر پاشش قدرتمند آب از هر جهت است.

چگالی مواد فله با انواع مختلف پره‌ها

جدول زیر حداقل چگالی تقریبی مواد فله را که هر نوع پره می‌تواند در سه سطح حساسیت (بالا، متوسط، پایین) تشخیص دهد، نشان می‌دهد:

این جدول یک راهنمای مفید برای انتخاب پره و تنظیم حساسیت بر اساس چگالی مواد مورد نظر است.

اتصالات

لول سوئیچ NIR-9 دارای ترمینال‌هایی برای اتصال برق (L(+)، N(-)) و کنتاکت خروجی (C، NO، NC) است. یک LED وضعیت روشن بودن دستگاه را نشان می‌دهد. همچنین، تنظیم حساسیت پایین، متوسط و بالا از طریق این بخش قابل دسترسی است.

نمونه‌های نصب و ابعاد

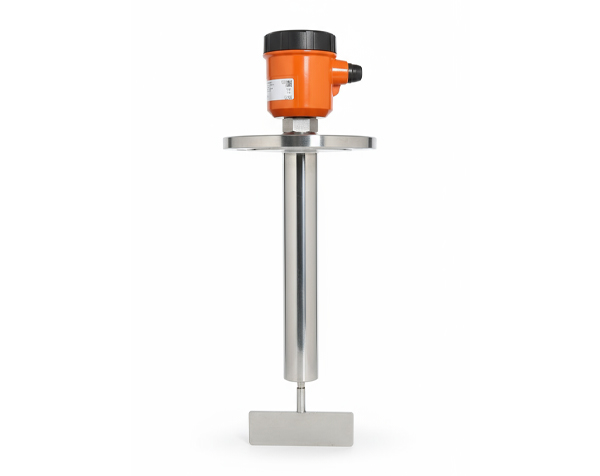

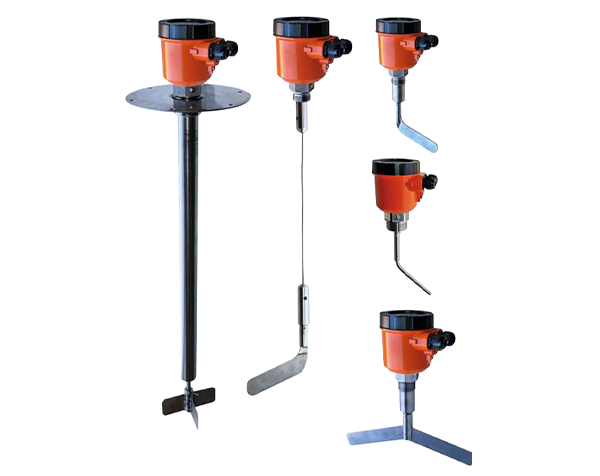

لول سوئیچ NIR-9 را می‌توان به روش‌های مختلفی نصب کرد. نمونه‌های نصب عمودی برای سوئیچ حداکثر سطح نشان داده شده‌اند. مدل‌های مختلف با اکستنشن‌های متفاوت برای نصب از بالا در مخازن با عمق بیشتر در دسترس هستند. نقشه‌های ابعادی برای مدل‌های مختلف (NIR-91, NIR-92, NIR-93, NIR-94, NIR-95F, NIR-96) و همچنین ابعاد اتصالات فرآیندی و انواع پره‌ها در مستندات ارائه شده است.

جزئیات سفارش

هنگام سفارش لول سوئیچ NIR-9، از ساختار کد سفارش که شامل مدل (مانند NIR-91)، اکستنشن، نوع پره، اتصال مکانیکی، منبع تغذیه و گزینه است، استفاده می‌شود. اطلاعات دقیق برای هر بخش از کد سفارش در جدول جزئیات سفارش در مستندات ارائه شده است. توجه داشته باشید که همه ترکیبات ممکن ممکن است در دسترس نباشند و برای اطمینان از مدل دقیق مورد نیاز، بهتر است با “فروشگاه دراک” یا KOBOLD تماس بگیرید. برای برخی اکستنشن‌ها مانند نوع کابل انعطاف‌پذیر یا اکستنشن با تیوب محافظ، لازم است طول دقیق (L) مشخص شود.

لوازم جانبی و قطعات یدکی

لوازم جانبی و قطعات یدکی مختلفی برای لول سوئیچ NIR-9 موجود است که شامل آداپتورهای رزوه، فلنج‌ها، پره‌ها با انواع مختلف، و اکستنشن‌ها می‌شود. این قطعات به انطباق بیشتر لول سوئیچ با نیازهای خاص کاربرد و همچنین تعمیر و نگهداری آسان‌تر کمک می‌کنند. هنگام نیاز به قطعات یدکی برای لول سوئیچ KOBOLD مدل NIR-9، می‌توانید با “فروشگاه دراک” که عرضه‌کننده این محصول است، تماس حاصل فرمایید.

در پایان، لول سوئیچ پره‌ای KOBOLD مدل NIR-9 با توجه به طراحی مستحکم، دقت بالا، قابلیت تنظیم و تاییدیه ATEX، یک انتخاب مطمئن برای نظارت بر سطح مواد فله در طیف گسترده‌ای از کاربردهای صنعتی است. دسترسی به این محصول و لوازم جانبی آن از طریق “فروشگاه دراک” فرآیند تهیه و پشتیبانی را برای مشتریان آسان می‌سازد.
