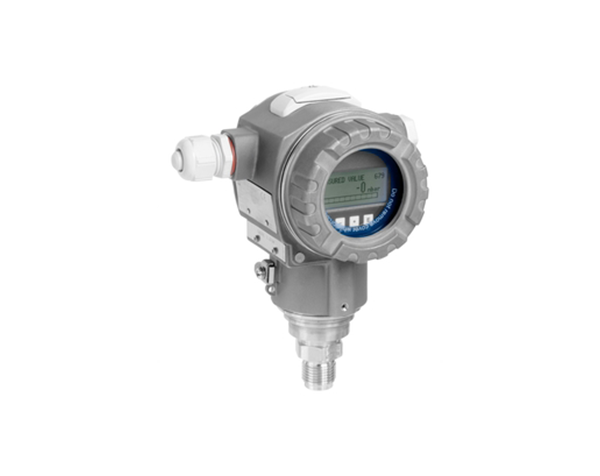

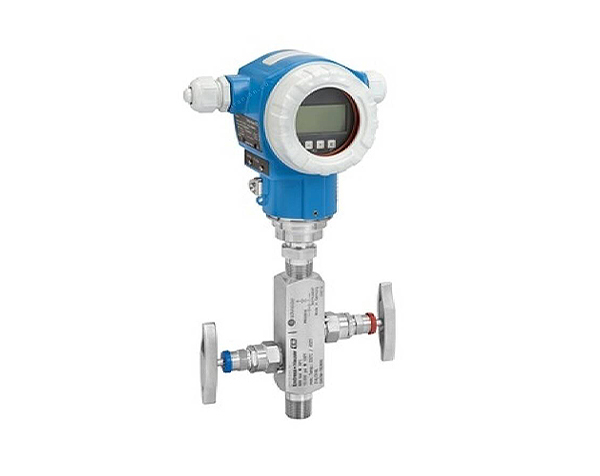

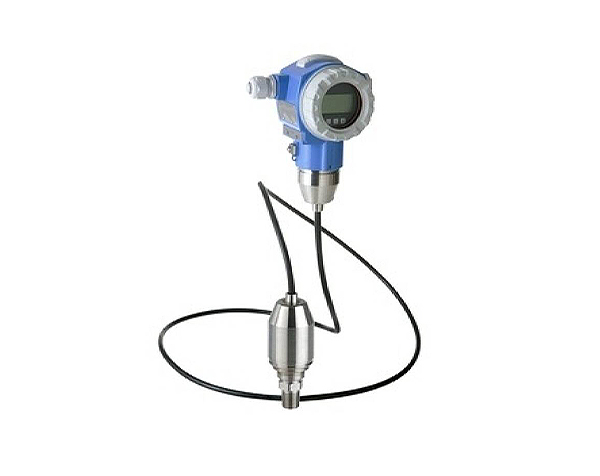

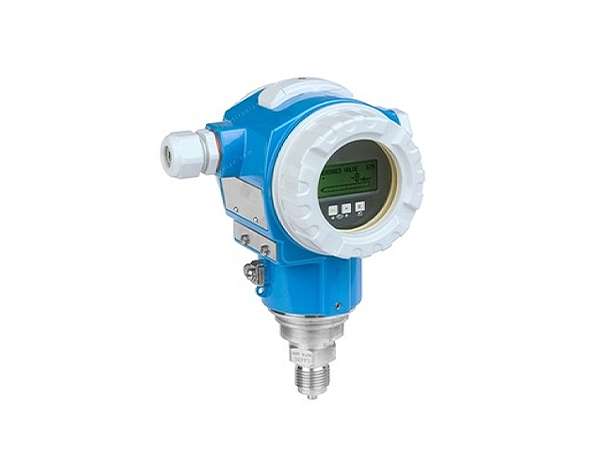

Cerabar S PMP71: ترانسمیتر فشار برای کاربردهای دقیق صنعتی
Cerabar S PMP71 یکی از پیشرفته‌ترین فرستنده‌های فشار ساخت Endress+Hauser است که برای اندازه‌گیری دقیق و پایدار در صنایع مختلف طراحی شده است. این دستگاه با استفاده از غشای فلزی فرآیند و گزینه‌های ارتباطی متنوع، انعطاف‌پذیری و ایمنی بالایی را به‌ویژه در پروژه‌های حساس فراهم می‌کند. PMP71 مجهز به غشای فلزی فرآیند است و قابلیت اندازه‌گیری فشار گیج (Gauge) و مطلق (Absolute) را دارد. این فرستنده با تأیید SIL 3 از سوی TÜV SÜD بر اساس IEC 61508، برای کاربردهای ایمنی عملکردی مناسب است. ماژول حافظه HistoROM®/M-DAT امکان تعویض سریع قطعات الکترونیکی و انتقال تنظیمات را بدون نیاز به ابزار مخصوص فراهم می‌کند.
طراحی و ساختار
بدنه‌ی آلومینیومی دایکاست با پوشش پودری پلی‌استری و روکش EPDM، حفاظت IP66/67 و NEMA 6P را تضمین می‌کند.
- وزن تقریباً 1.1 کیلوگرم (بدون نمایشگر و با غلاف کابل M20)
- غشای فرآیند از جنس فولاد ضدزنگ یا آلیاژهای خاص
- امکان Turn Down تا نسبت 100:1 برای اندازه‌گیری دامنه‌های کوچک با دقت بالا
حسگر و دامنه‌های اندازه‌گیری
PMP71 طیف گسترده‌ای از دامنه‌ها را پشتیبانی می‌کند که در هر دو حالت گیج و مطلق قابل تنظیم است.
- دامنه‌های گیج از 0.4± بار تا 700± بار (با کوچک‌ترین span برابر 0.005 بار در سلول 0.4 بار)
- حداکثر فشار کاری (MWP) و فشار بیش از حد (OPL) مطابق استانداردهای صنعت (تا 1050 بار در سلول 700 بار)
- فشار ترکیدگی (Burst Pressure) تا 2800 بار برای مقاوم‌ترین سلول‌ها
- مقاومت در برابر خلاء و امکان استفاده از غشای سرامیکی برای کاربردهای مرزی
خروجی‌ها و پروتکل‌های ارتباطی
PMP71 گزینه‌های سیگنال متنوعی را ارائه می‌دهد تا با هر سیستم کنترلی سازگار شود:
- 4–20 mA + HART: محدوده عملیاتی 3.8–20.5 mA، هشدار NAMUR NE43 (3.6 mA تا 23 mA)
- 1–5 V DC: خروجی سه‌سیمه در 0.95–5.125 V، حداقل بار 100 kΩ
- PROFIBUS PA & FOUNDATION Fieldbus: سیگنال Manchester Bus Powered با نرخ 31.25 kbps
Damping (فیلترسازی نوسانات)
- قابل تنظیم از 0 تا 999 ثانیه
- تنظیم محلی یا از راه دور (HART/PROFIBUS)
- مقدار پیش‌فرض کارخانه 2 ثانیه
تأمین انرژی و حفاظت الکتریکی
برای کاربردهای مختلف و منطقه‌های خطرناک:
- ولتاژ کاری 10.5–30 V DC (Ex ia) و 10.5–45 V DC (Ex d, غیرخطرناک)
- جریان راه‌اندازی 12 mA
- امکان سفارش با حفاظت اضافه ولتاژ (Surge Protector)
- الزام اتصال زمین برای جلوگیری از آسیب
ایمنی و شرایط کاری
فرستنده PMP71 در دمای –40 °C تا +85 °C (بدون نمایشگر) کار می‌کند و دارای مقاومت لرزشی زیر است:
- ±0.15 mm در 10–60 Hz
- 2 g در 60–500 Hz
نشانه‌های هشدار و خطا (Alarm/Warning/Error) روی نمایشگر محلی یا از طریق پروتکل‌های دیجیتال قابل مشاهده و مدیریت‌اند.
نصب و اتصال فرآیند
پشتیبانی از گستره‌ای از اتصالات رزوه‌ای، فلنجی و آماده برای دیافراگم سیل:
- رزوه‌های ISO 228 G، ANSI MNPT/FNPT، JIS و DIN
- فلنج‌های EN 1092-1، ASME B 16.5، JIS B 2220، China Standard
- آداپتور فلنج بیضی برای ارتفاع‌های مختلف
- نسخه U1 آماده نصب مکانیزم ضدچرخش برای دیافراگم سیل
نگهداری و عیب‌یابی
امکانات داخلی برای تنظیم و پیکربندی بدون ابزار:
- نمایشگر محلی یا رابط سه‌دکمه‌ای
- تنظیم نقطه صفر، span، پارامترهای هشدار و reset گروهی یا HistoROM
- عیب‌یابی با پیام‌های واضح Error/Warning/Alarm و گزینه پنهان‌سازی هشدارها
- ماژول HistoROM®/M-DAT برای انتقال پیکربندی و نگهداری سریع
تأییدیه‌ها و گواهینامه‌ها
PMP71 مورد تأیید و مطابقت با استانداردهای زیر است:
- SIL 3 (IEC 61508)
- PED 2014/68/EU (تجهیزات تحت فشار)
- ANSI/ISA 12.27.01 (Process Sealing) – Single/Dual Seal تا 400 بار
- گواهی‌های IECEx, ATEX, FM, CSA, NEPSI
- مستندات EN 10204-3.1، NACE MR0175 و گزارش تست‌های فردی
