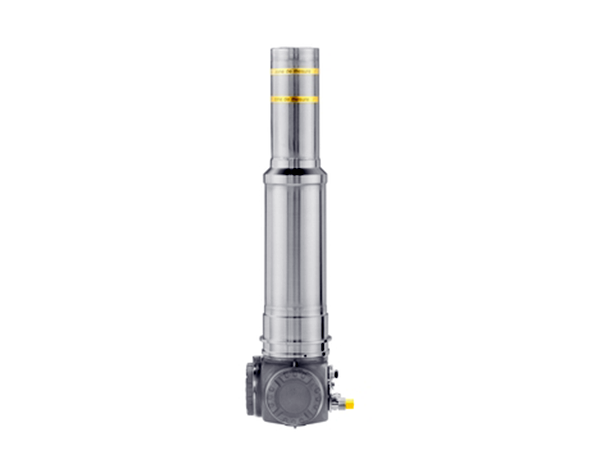

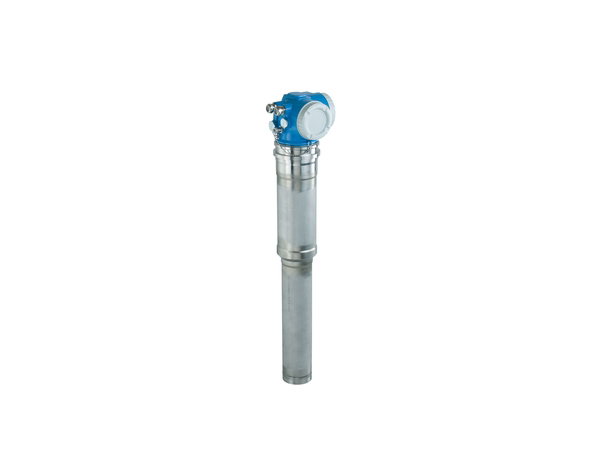

ترانسمیتر سطح رادیومتریک Gammapilot FMG۶۰ برای تشخیص سطح غیر تماس با سطح، سطح مداوم، اندازه‌گیری رابط و چگالی در مایعات، جامدات، سیستم تعلیق یا لجن ساخته شده است. مفهوم فرستنده متغیر با کریستال NaJ یا اسکینتیلاتور‌های پلاستیکی در طول‌های مختلف سازگاری مطلوب با کاربردهای جداگانه را تضمین می‌کند. فرستنده شامل یک دستگاه جرقه زنی، چند برابر‌کننده نوری و واحد ارزیابی است.
معرفی ترانسمیتر کامپکت برای اندازه‌گیری غیرتماسی سطح، نقطه‌ای و چگالی
کاربردها:
- اندازه‌گیری مداوم و غیرتماسی در مایعات، جامدات، سوسپانسیون‌ها و لجن‌ها.
- استفاده در شرایط عملیاتی سخت شامل فشار بالا، دمای زیاد، خورندگی، سمیت، و سایش.
- مناسب برای انواع ظروف فرآیندی مانند راکتورها، اتوکلاوها، جداکننده‌ها، تانک‌های اسیدی، میکسرها و سیکلون‌ها.
- استفاده در صنایع غذایی بدون نیاز به الزامات یا تأییدیه‌های خاص.
- امکان یکپارچه‌سازی با سیستم‌های HART، PROFIBUS PA و FOUNDATION Fieldbus.
- مناسب برای استفاده در کاربردهای ایمنی، مانند تشخیص سطح حداکثر و حداقل.
مزایا:
- طراحی کامپکت: یک دستگاه برای تمامی وظایف اندازه‌گیری.
- قابلیت اطمینان و ایمنی بالا، حتی در شرایط محیطی و فرآیندی سخت.
- حساسیت و دقت بالا با دوزهای تابشی کم (مطابق با اصل ALARA).
- انواع مختلف دتکتورها برای سازگاری با کاربردها و محدوده‌های اندازه‌گیری:
- دتکتور نقطه‌ای
- دتکتورهای میله‌ای با طول‌های مختلف
- خروجی‌های Ex d، Ex e یا Ex i برای یکپارچه‌سازی آسان با تجهیزات صنعتی.
- بدنه از جنس استیل ضدزنگ 316L برای کاربردهای سنگین.
- تأییدیه SIL2/3 طبق استاندارد IEC 61508 برای تشخیص سطح حداکثر و حداقل.
- جبران دما برای اندازه‌گیری چگالی.
- تشخیص گاموگرافی.
- عملیات ساده از طریق نمایشگر چهارخطی با متن واضح.
- نصب، مستندسازی، و عیب‌یابی آسان با استفاده از نرم‌افزار FieldCare.
اصل اندازه‌گیری پرتوی گاما
اصل اندازه‌گیری پرتوی گاما مبتنی بر کاهش شدت پرتوی گاما هنگام عبور از یک ماده است. این تکنولوژی برای وظایف مختلف اندازه‌گیری به‌کار می‌رود:
- تشخیص سطح نقطه‌ای:
- یک منبع تابش گاما و Gammapilot M در دو طرف مخزن نصب می‌شوند.
- Gammapilot M شدت تابش دریافت‌شده را به سیگنال درصدی تبدیل می‌کند:
- “0%” به معنی سطح زیر حد تعیین‌شده است.
- “100%” به معنی سطح بالای حد تعیین‌شده است.
- اندازه‌گیری مداوم سطح:
- منبع تابش گاما و Gammapilot M در دو طرف مخزن قرار دارند.
- شدت تابش دریافت‌شده به درصد سطح تبدیل می‌شود.
- اندازه‌گیری واسط:
- تابش گاما از هر دو لایه مایع عبور می‌کند و موقعیت لایه واسط را از شدت تابش محاسبه می‌کند.
- اندازه‌گیری چگالی یا غلظت:
- منبع گاما و Gammapilot M در دو طرف یک لوله اندازه‌گیری نصب می‌شوند.
- چگالی یا غلظت ماده از شدت تابش دریافت‌شده محاسبه می‌شود.
اجزای سیستم اندازه‌گیری پرتوی گاما
- منبع تابش گاما:
- از منابع 137Cs یا 60Co استفاده می‌شود.
- فعالیت منابع بر اساس نیاز برنامه با استفاده از نرم‌افزار “Applicator” محاسبه می‌شود.
- ظرف منبع:
- منبع تابش در یک ظرف مخصوص قرار می‌گیرد که تابش را تنها در یک جهت هدایت کرده و در دیگر جهات مسدود می‌کند.
- ظروف منبع در اندازه‌ها و زوایای تابش مختلف موجود هستند.
- Gammapilot M:
- این ترانسمیتر کامپکت شامل یک سنسور (Scintillator)، فتومولتی‌پلایر، و واحد الکترونیکی برای پردازش داده‌ها است.
- تابش گاما، نور را در سنسور ایجاد می‌کند که توسط فتومولتی‌پلایر به پالس‌های الکتریکی تبدیل و تقویت می‌شود.
- پالس‌های الکتریکی به سیگنال‌هایی برای سطح، چگالی یا غلظت تبدیل می‌شوند.
این سیستم به دلیل دقت بالا، مقاومت در برابر شرایط سخت و کاربرد گسترده، در صنایع مختلف از جمله پتروشیمی، غذایی و دارویی بسیار کارآمد است.
