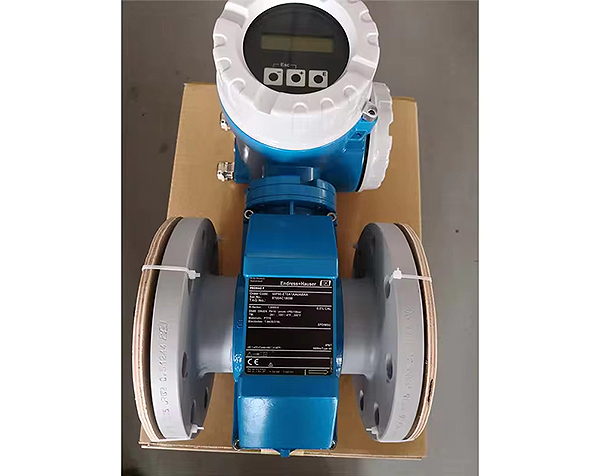

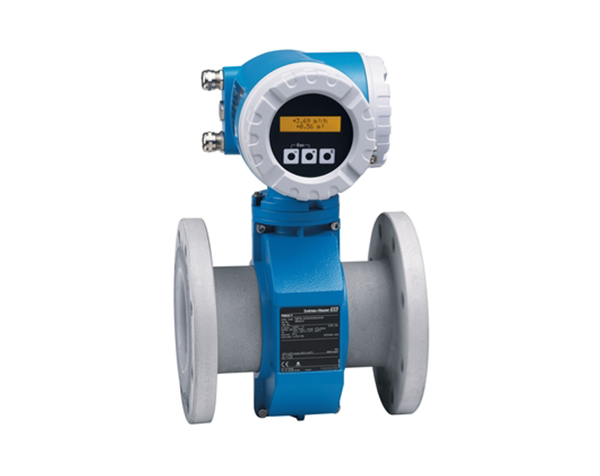

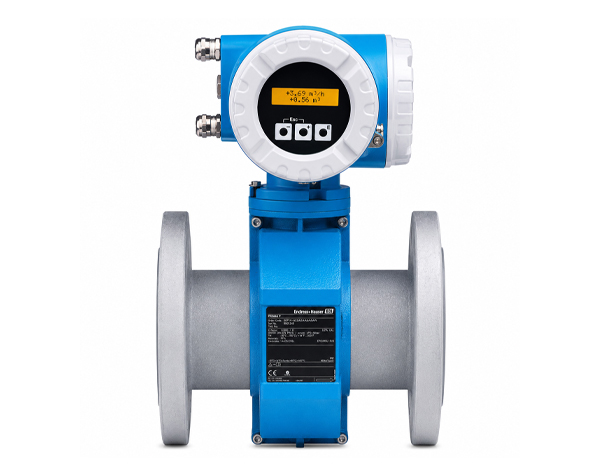

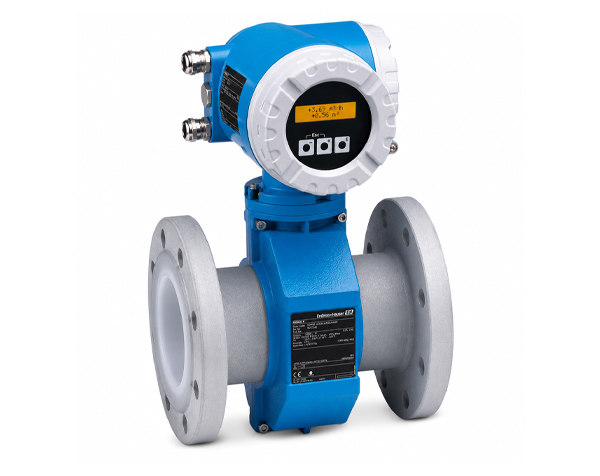

فلومتر الکترومغناطیسی Endress+Hauser Promag 50P یکی از تجهیزات شناختهشده و قابلاعتماد در حوزه اندازهگیری دبی سیالات رسانا در فرآیندهای صنعتی است. این فلومتر بر اساس اصل القای الکترومغناطیسی فارادی کار میکند؛ به این معنا که با عبور یک سیال دارای هدایت الکتریکی از میدان مغناطیسی ایجادشده در سنسور، ولتاژی متناسب با سرعت حرکت سیال ایجاد میشود. الکترودهای نصبشده در بدنه سنسور این ولتاژ را دریافت کرده و ترانسمیتر دستگاه آن را پردازش میکند تا مقدار دبی با دقت مناسب برای سیستم کنترل فرآیند در دسترس قرار گیرد. این روش اندازهگیری به دلیل نداشتن قطعات متحرک در مسیر جریان، افت فشار اضافی قابلتوجهی ایجاد نمیکند و در بسیاری از کاربردهای صنعتی میتواند عملکردی پایدار و کمنیاز به تعمیرات ارائه دهد.
در صنایع مدرن، اندازهگیری دقیق دبی فقط برای نمایش مقدار جریان استفاده نمیشود، بلکه بخشی مهم از کنترل تولید، مدیریت مواد اولیه، محاسبه مصرف، کنترل کیفیت و افزایش بهرهوری فرآیند محسوب میشود. Promag 50P از خانواده فلومترهای الکترومغناطیسی شرکت Endress+Hauser برای اندازهگیری مایعات رسانا طراحی شده و بهویژه در فرآیندهایی که سیال میتواند خورنده، دارای مواد جامد یا از نظر شیمیایی چالشبرانگیز باشد، مورد توجه قرار میگیرد. البته انتخاب دقیق متریال لاینر، الکترودها، اتصالات فرآیندی و سایر مشخصات دستگاه باید بر اساس نوع سیال و شرایط واقعی فرآیند انجام شود.
اساس عملکرد Promag 50P ارتباط مستقیمی با هدایت الکتریکی سیال دارد. زمانی که مایع رسانا از میدان مغناطیسی سنسور عبور میکند، ولتاژ القایی ایجادشده با سرعت متوسط جریان متناسب است. با مشخص بودن سطح مقطع داخلی لوله، دستگاه میتواند سرعت اندازهگیریشده را به دبی حجمی تبدیل کند. این اصل اندازهگیری باعث میشود پارامترهایی مانند چگالی، فشار و ویسکوزیته سیال در مقایسه با برخی فناوریهای دیگر تأثیر مستقیمی بر اصل اندازهگیری دبی نداشته باشند. با این حال، برای دستیابی به بهترین عملکرد باید الزاماتی مانند حداقل هدایت الکتریکی سیال، پر بودن لوله، ارتینگ مناسب، شرایط نصب و انتخاب صحیح سایز فلومتر رعایت شوند.
یکی از ویژگیهای مهم خانواده Promag 50P، دقت مناسب و پایداری اندازهگیری در کاربردهای فرآیندی است. در بسیاری از نسخهها و پیکربندیهای این خانواده، دقت اندازهگیری میتواند در محدوده حدود ±0.5% مقدار قرائتشده قرار گیرد و بسته به نسخه، گزینهها و شرایط اندازهگیری، مشخصات متفاوتی قابل ارائه است. به همین دلیل هنگام خرید فلومتر نباید تنها به عنوان Promag 50P اکتفا کرد و لازم است Order Code، سایز نامی، نوع لاینر، جنس الکترود، اتصال فرآیندی، خروجیها و شرایط کاری دستگاه نیز بررسی شود.
موضوع هدایت الکتریکی سیال نیز اهمیت زیادی دارد. فلومترهای الکترومغناطیسی اصولاً برای مایعات رسانا طراحی شدهاند و برای سیالات غیررسانا مانند بسیاری از هیدروکربنها، روغنها و فرآوردههای نفتی معمولاً انتخاب مناسبی نیستند. بنابراین پیش از انتخاب Endress+Hauser Promag 50P باید مشخص شود که سیال موردنظر حداقل هدایت موردنیاز تجهیز را دارد. این موضوع بهخصوص در پروژههایی که ترکیب شیمیایی یا غلظت سیال تغییر میکند اهمیت بیشتری پیدا میکند.
ساختار سنسور Promag P برای محیطهای فرآیندی صنعتی توسعه یافته و امکان انتخاب متریال مختلف برای بخشهایی که با سیال در تماس هستند وجود دارد. انتخاب صحیح لاینر (Liner) و جنس الکترودها یکی از مهمترین مراحل سفارش فلومتر است؛ زیرا سازگاری شیمیایی این قطعات با سیال، دمای فرآیند و فشار کاری تأثیر مستقیمی بر طول عمر تجهیز دارد. برای مثال، در فرآیندهای حاوی مواد شیمیایی خورنده باید متریال Wetted Parts با توجه به نوع ماده، غلظت، دما و شرایط عملیاتی انتخاب شود و نمیتوان یک ترکیب متریال را برای تمام کاربردها مناسب دانست.
از مزایای مهم فناوری الکترومغناطیسی، نبود اجزای مکانیکی متحرک در مسیر سیال است. برخلاف برخی فلومترهای مکانیکی که برای اندازهگیری به توربین، روتور یا قطعات متحرک وابسته هستند، در Promag 50P اندازهگیری بر مبنای میدان مغناطیسی و ولتاژ القایی انجام میشود. در نتیجه، در صورت انتخاب و نصب صحیح، استهلاک مکانیکی ناشی از قطعات متحرک کاهش پیدا میکند و نگهداری دستگاه نیز میتواند سادهتر باشد. همچنین طراحی بدون مانع داخلی قابلتوجه در مسیر اندازهگیری باعث میشود این فناوری برای بسیاری از سیالات دارای ذرات جامد یا فرآیندهایی که افت فشار اهمیت دارد، گزینه مناسبی باشد.
نصب صحیح فلومتر تأثیر مستقیمی بر کیفیت اندازهگیری دارد. لوله اندازهگیری باید در زمان کار کاملاً از سیال پر باشد و محل نصب باید به شکلی انتخاب شود که احتمال تجمع هوا یا خالی شدن لوله به حداقل برسد. رعایت جهت نصب مناسب، شرایط ورودی و خروجی، جلوگیری از نصب در نقاط مستعد ایجاد حباب و همچنین اجرای صحیح Potential Equalization / Grounding از نکات مهم در بهرهبرداری از فلومترهای الکترومغناطیسی محسوب میشوند. به همین دلیل حتی یک فلومتر با مشخصات فنی مناسب، در صورت نصب نادرست ممکن است نتایج اندازهگیری نامطلوبی ارائه دهد.
فلومتر Promag 50P میتواند در صنایع شیمیایی و فرآیندی برای اندازهگیری دبی انواع محلولها، اسیدها، بازها و سیالات رسانای سازگار با متریال دستگاه مورد استفاده قرار گیرد. در چنین کاربردهایی، مقاومت شیمیایی لاینر و الکترود اهمیت زیادی دارد و باید پیش از سفارش با جداول سازگاری متریال بررسی شود. همچنین در فرآیندهایی که سیال حاوی ذرات معلق است، فناوری الکترومغناطیسی میتواند نسبت به بسیاری از روشهای مکانیکی مزیت داشته باشد، زیرا قطعه متحرکی در مسیر سیال وجود ندارد.
در حوزه آب و فاضلاب نیز فلومترهای الکترومغناطیسی کاربرد گستردهای دارند. آب خام، آب صنعتی، پساب و بسیاری از محلولهای مورد استفاده در سیستمهای تصفیه از هدایت الکتریکی کافی برای اندازهگیری الکترومغناطیسی برخوردار هستند. در چنین سیستمهایی، اندازهگیری دقیق دبی برای کنترل پمپها، مدیریت مصرف، تنظیم فرآیند تصفیه و پایش عملکرد خطوط اهمیت دارد. با این حال برای هر پروژه باید سایز، محدوده دبی و شرایط نصب بهطور جداگانه محاسبه شود.
در صنایع غذایی و نوشیدنی نیز اصل اندازهگیری الکترومغناطیسی برای بسیاری از مایعات رسانا قابل استفاده است، اما باید میان یک فلومتر فرآیندی عمومی و تجهیزی که برای الزامات خاص Hygienic/Sanitary طراحی شده است تفاوت قائل شد. بنابراین اگر پروژه دارای استانداردهای بهداشتی ویژه، اتصالات خاص صنایع غذایی یا الزامات CIP/SIP باشد، لازم است پیکربندی دقیق تجهیز و تأییدیههای موردنیاز پیش از خرید بررسی شود. صرف قرار گرفتن یک سیال غذایی مانند شیر یا آبمیوه در محدوده سیالات رسانا به معنای مناسب بودن هر نسخه از Promag 50P برای تمام کاربردهای بهداشتی نیست.
در صنایع دارویی نیز همین اصل صدق میکند. دقت اندازهگیری تنها یکی از معیارهای انتخاب فلومتر است و مواردی مانند متریال، نوع اتصال فرآیندی، قابلیت تمیزکاری، الزامات بهداشتی و گواهیهای موردنیاز پروژه باید بررسی شوند. در نتیجه انتخاب مدل باید بر اساس مشخصات واقعی خط تولید انجام گیرد، نه صرفاً بر اساس نام خانواده محصول.
در صنایع نفت، گاز و پتروشیمی نیز Promag 50P میتواند برای بخشهایی از فرآیند که سیال موردنظر رسانای الکتریکی است استفاده شود. نکته مهم این است که فلومترهای الکترومغناطیسی برای اندازهگیری مستقیم بسیاری از روغنها، سوختها و هیدروکربنهای غیررسانا مناسب نیستند. در مقابل، محلولهای آبی، آب صنعتی، برخی مواد شیمیایی و سیالات رسانای موجود در واحدهای پتروشیمی میتوانند از کاربردهای مناسب این فناوری باشند. بنابراین عبارت «مناسب صنایع نفت و گاز» باید همواره همراه با بررسی نوع سیال و هدایت الکتریکی آن در نظر گرفته شود.
انتخاب سایز صحیح نیز یکی از عوامل کلیدی در عملکرد Promag 50P است. مدلهایی مانند Promag-50P15، Promag-50P25، Promag-50P40، Promag-50P50، Promag-50P65، Promag-50P80 و Promag-50P1F میتوانند نشاندهنده سایزها یا کدهای مختلف این خانواده باشند، اما برای شناسایی دقیق تجهیز باید پلاک مشخصات و Order Code کامل Endress+Hauser بررسی شود. صرف مشاهده عبارت 50P یا یک کد کوتاه برای تعیین تمام مشخصات فنی دستگاه کافی نیست.
برای مثال، هنگام انتخاب سایز نباید تنها قطر لوله مبنای تصمیمگیری باشد. حداقل و حداکثر دبی، سرعت مناسب سیال، فشار فرآیند، دمای کاری، نوع سیال و شرایط نصب نیز باید در نظر گرفته شوند. انتخاب بیش از حد بزرگ فلومتر ممکن است باعث کاهش سرعت سیال و افت کیفیت اندازهگیری در دبیهای پایین شود، در حالی که انتخاب سایز بسیار کوچک میتواند سرعت سیال و افت فشار سیستم را افزایش دهد. به همین دلیل سایزینگ صحیح یکی از مراحل مهم خرید فلومتر محسوب میشود.
از نظر ارتباط با سیستم کنترل، ترانسمیتر خانواده Promag 50 وظیفه پردازش سیگنال سنسور و تبدیل آن به اطلاعات قابل استفاده در سیستمهای اتوماسیون را بر عهده دارد. بسته به نسخه و پیکربندی سفارش، خروجیها و قابلیتهای ارتباطی مختلفی میتوانند در دسترس باشند. بنابراین در زمان جایگزینی یک فلومتر قدیمی یا خرید تجهیز برای یک پروژه جدید باید مشخص شود که سیستم کنترل به چه نوع سیگنال خروجی یا پروتکل ارتباطی نیاز دارد و آیا نسخه موردنظر Promag 50P با آن سازگار است یا خیر.
یکی دیگر از نکات مهم هنگام خرید تجهیزات Endress+Hauser، بررسی کامل پلاک و کد سفارش است. دو دستگاه که از نظر ظاهری هر دو Promag 50P هستند ممکن است از نظر سایز، متریال لاینر، جنس الکترود، نوع فلنج، محدوده فشار، خروجی الکتریکی، منبع تغذیه یا تأییدیهها تفاوت قابلتوجهی داشته باشند. به همین دلیل برای استعلام قیمت یا انتخاب جایگزین، بهتر است تصویر واضح Nameplate و کد کامل دستگاه در اختیار فروشنده قرار گیرد.
در هنگام خرید نمونههای موجود در بازار نیز وضعیت فنی دستگاه اهمیت زیادی دارد. سلامت سنسور، وضعیت الکترودها و لاینر، سازگاری ترانسمیتر و سنسور، سلامت نمایشگر، وضعیت اتصالات الکتریکی و مطابقت مشخصات پلاک با نیاز پروژه باید بررسی شود. در تجهیزات کارکرده یا استوک، بررسی دقیق وضعیت فیزیکی و فنی اهمیت بیشتری پیدا میکند، زیرا ظاهر سالم دستگاه بهتنهایی تضمینکننده عملکرد صحیح آن نیست.
یکی از مزیتهای استفاده از فلومتر الکترومغناطیسی مناسب در یک فرآیند، امکان بهبود کنترل مصرف مواد و پایش دقیقتر تولید است. زمانی که مقدار واقعی دبی بهدرستی اندازهگیری شود، سیستم کنترل میتواند عملکرد پمپها، شیرهای کنترلی و سایر تجهیزات فرآیندی را دقیقتر مدیریت کند. این موضوع در خطوطی که مقدار مصرف مواد اولیه یا نسبت اختلاط اهمیت بالایی دارد، میتواند به کاهش اتلاف مواد و افزایش ثبات کیفیت محصول کمک کند.
در عین حال، نباید دقت اسمی فلومتر را با دقت واقعی کل سیستم یکسان دانست. عملکرد نهایی به عواملی مانند نصب، ارتینگ، کیفیت سیال، وجود حباب، پر بودن لوله، سرعت جریان، وضعیت الکترودها و تنظیمات دستگاه وابسته است. رعایت دستورالعمل نصب سازنده و انجام Commissioning صحیح نقش مهمی در دستیابی به عملکرد مورد انتظار دارد.
اگر قصد جایگزینی یک Promag 50P موجود را دارید، ثبت اطلاعات کامل دستگاه قبلی اهمیت زیادی دارد. سایز DN، فشار نامی، نوع اتصال، جنس لاینر، جنس الکترود، نوع خروجی، ولتاژ تغذیه، شرایط دمایی و کد کامل سفارش از جمله اطلاعاتی هستند که باید استخراج شوند. در بسیاری از پروژهها یک تفاوت کوچک در Order Code میتواند نشاندهنده تفاوت مهمی در مشخصات تجهیز باشد.
با توجه به اینکه Promag 50 متعلق به نسلهای قدیمیتر محصولات Endress+Hauser است، در پروژههایی که هدف خرید تجهیز جدید برای یک خط تازه است، بهتر است علاوه بر بررسی موجودی Promag 50P، گزینههای جدیدتر خانواده Promag نیز از نظر سازگاری فنی و قابلیت جایگزینی بررسی شوند. در مقابل، برای خطوطی که از قبل Promag 50P روی آنها نصب شده است، تأمین مدل مشابه یا یک جایگزین مهندسیشده میتواند از نظر کاهش تغییرات مکانیکی و الکتریکی اهمیت داشته باشد.
فروشگاه دراک در زمینه تأمین تجهیزات ابزار دقیق و انواع تجهیزات اندازهگیری صنعتی فعالیت دارد و برای انتخاب یا استعلام فلومتر Endress+Hauser Promag 50P میتوان مشخصات فنی، تصویر پلاک و Order Code تجهیز را در اختیار کارشناسان فروش قرار داد. بررسی این اطلاعات پیش از اعلام مدل پیشنهادی کمک میکند تا تجهیز انتخابشده از نظر سایز، متریال، اتصال فرآیندی، شرایط فشار و دما و سیگنال خروجی با نیاز پروژه مطابقت بیشتری داشته باشد. برای مشتریان و پروژههای صنعتی در تهران و محدوده لالهزار نیز امکان استعلام و بررسی تجهیزات ابزار دقیق از طریق فروشگاه دراک فراهم است.
در مجموع، Endress+Hauser Promag 50P یک فلومتر الکترومغناطیسی صنعتی برای اندازهگیری دبی مایعات رسانا است که به دلیل اصل اندازهگیری بدون قطعات متحرک، پایداری مناسب، افت فشار ناچیز ناشی از خود سنسور و امکان استفاده در طیف متنوعی از فرآیندهای صنعتی شناخته میشود. با این حال، عملکرد مطلوب آن وابسته به انتخاب صحیح مدل، متریال و سایز و همچنین رعایت الزامات نصب است. به همین دلیل پیش از خرید، توصیه میشود اطلاعات فرآیندی شامل نوع سیال، هدایت الکتریکی، دبی حداقل و حداکثر، سایز خط، فشار، دما، نوع اتصال و سیگنال موردنیاز مشخص شود.
