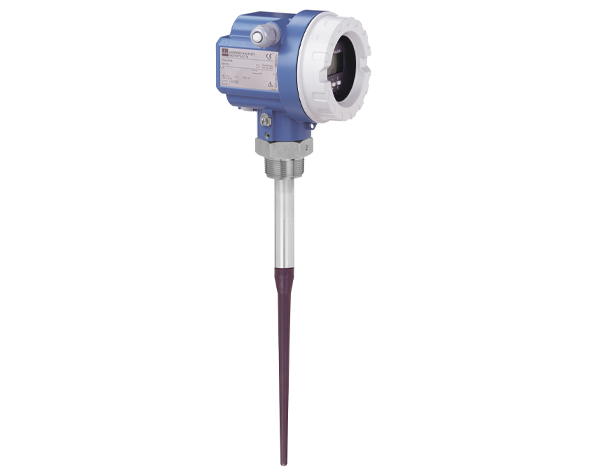

ترانسمیتر سطح راداری Micropilot M FMR231 محصولی از برند Endress+Hauser، یک ابزار مهندسی پیشرفته برای اندازهگیری مداوم و بدون تماس سطح مایعات است که بهطور اختصاصی برای کاربردهایی با نیاز به سازگاری شیمیایی بسیار بالا طراحی شده است. این دستگاه با استفاده از تکنولوژی راداری فرکانس C-band (حدود ۶ گیگاهرتز)، عملکردی پایدار در مخازن فرآیندی، بافر و مخازن ذخیرهسازی ارائه میدهد. یکی از ویژگیهای برجسته FMR231، عدم تأثیرپذیری دقت اندازهگیری آن از تغییرات خواص فیزیکی محصول، نوسانات دما، وجود لایههای گاز یا بخارات غلیظ بر روی سطح مایع است که آن را برای محیطهای پیچیده صنعتی بسیار قابل اعتماد میسازد.

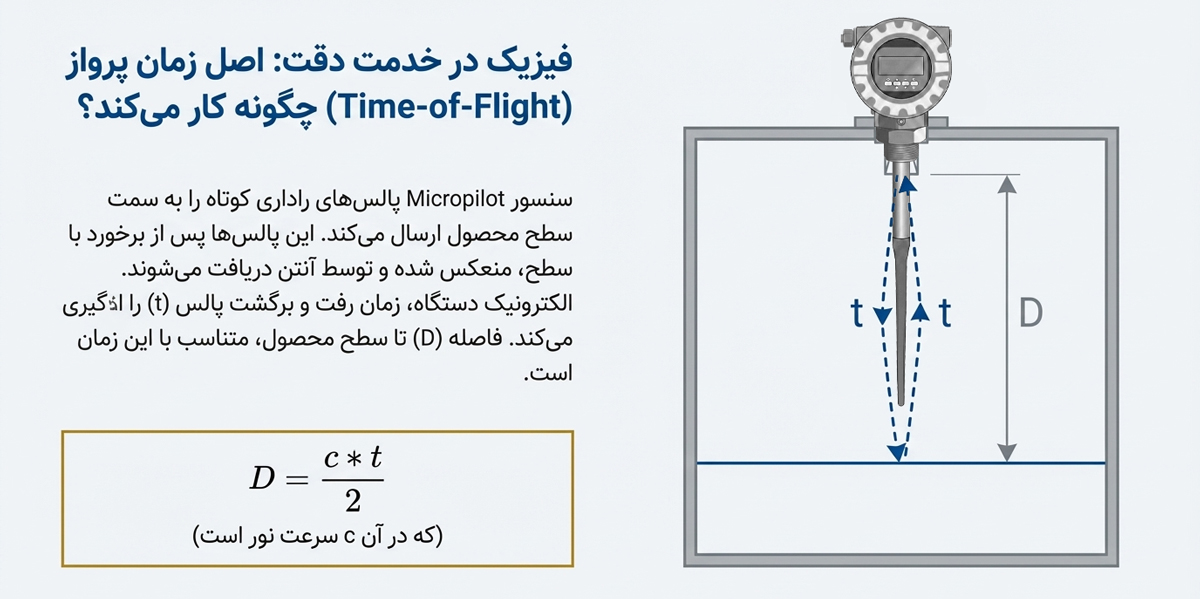

تصویر شماتیک عملکرد سنسور راداری Micropilot که نشاندهنده زمان رفت و برگشت پالس (t) برای اندازهگیری فاصله (D) از سطح محصول است، به همراه فرمول فیزیکی مرتبط با سرعت نور
ساختار فنی این دستگاه بر پایه روش “زمان پرواز” (Time-of-Flight) استوار است. در این روش، پالسهای راداری توسط آنتن دستگاه به سمت سطح محصول شلیک شده و پس از برخورد با آن، بازتابیده و توسط سیستم راداری دریافت میشوند. میکروپروسسور داخلی دستگاه با استفاده از نرمافزار پیشرفته PulseMaster® exact، اکوی حاصل از سطح را شناسایی کرده و با محاسبه زمان رفت و برگشت پالس، فاصله دقیق را تعیین میکند. این دستگاه میتواند تا محدوده ۲۰ متر (۶۶ فوت) را با دقت بسیار بالای ۱۰± میلیمتر (در فواصل کمتر از ۱۰ متر) اندازهگیری نماید.

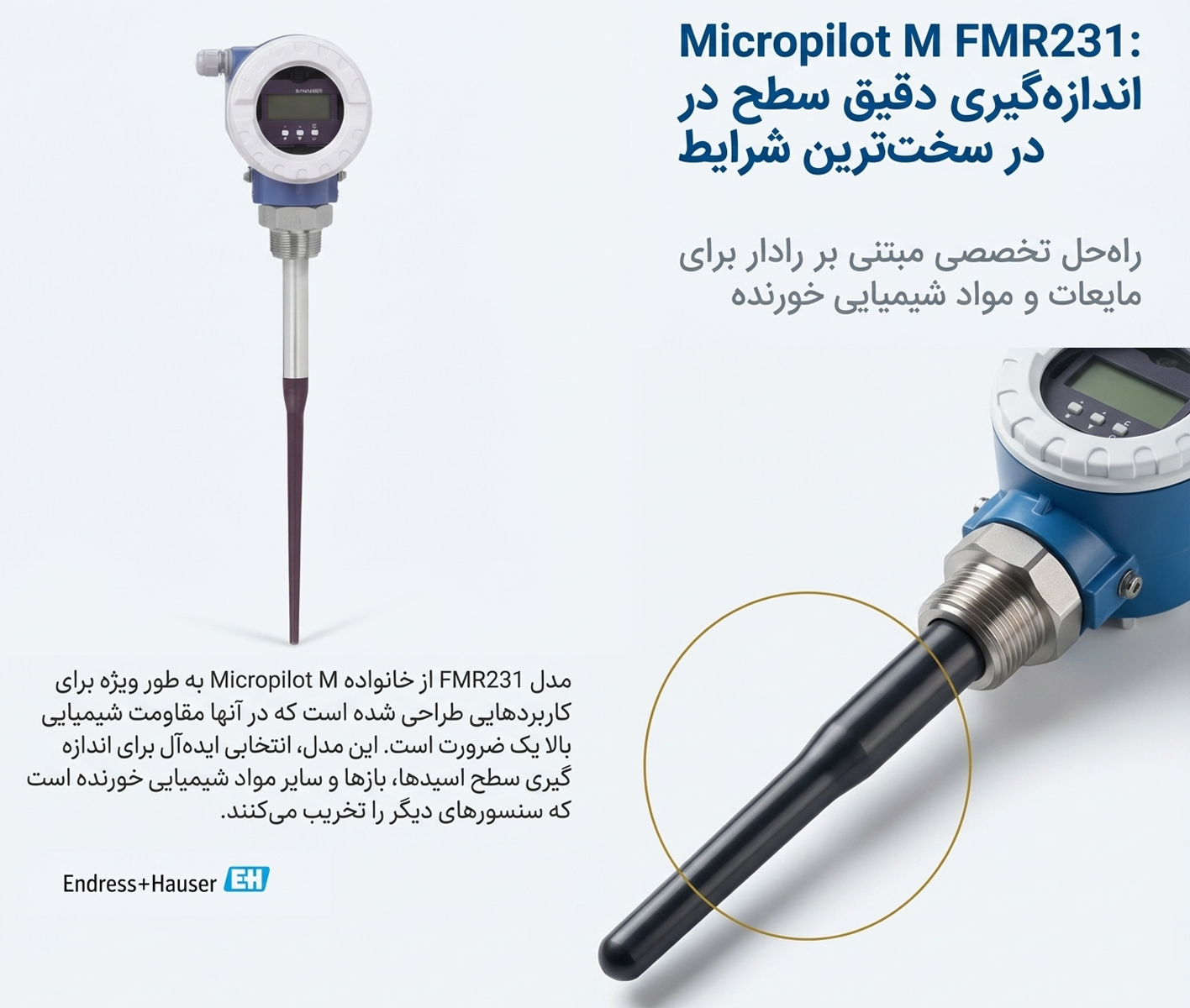

اینفوگرافیک سنسور اندازهگیری سطح اندرس هاوزر مدل FMR231 برای مایعات شیمیایی و محیطهای سخت، تامین شده توسط فروشگاه دراک.

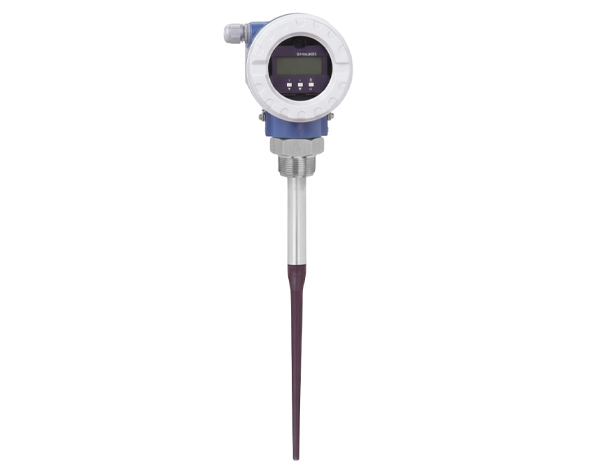

از نظر طراحی مکانیکی، FMR231 به آنتنهای میلهای (Rod Antenna) مجهز شده است که در دو متریال اصلی PPS و PTFE عرضه میشوند. آنتنهای PTFE به دلیل مقاومت فوقالعاده در برابر خوردگی، مطابق با استانداردهای FDA و USP Class VI بوده و برای صنایع دارویی و غذایی که نیاز به رعایت اصول بهداشتی دارند، گزینهای ایدهآل محسوب میشوند. همچنین، این دستگاه دارای بخش غیرفعال (Inactive length) در ابتدای آنتن است که باعث میشود اندازهگیری در نازلهای باریک مخازن، حتی در صورت وجود میعان یا جرمگرفتگی در دهانه نازل، بدون خطا انجام شود. این رادار از نظر شرایط عملیاتی بسیار منعطف است و بسته به نوع اتصال فرآیندی و متریال آنتن، میتواند دمای فرآیندی از ۴۰- تا ۱۵۰+ درجه سانتیگراد را تحمل کند. در نسخههایی که از اتصال رزوهای فلزی یا فلنجهای خاص استفاده میکنند، تحمل فشار دستگاه میتواند تا ۴۰ بار (۵۸۰ psi) افزایش یابد. برای بدنه دستگاه نیز سه نوع محفظه (Housing) طراحی شده است: مدل F12 از جنس آلومینیوم برای کاربردهای استاندارد و Ex ia، مدل T12 آلومینیومی با محفظه ترمینال مجزا و محافظ داخلی در برابر ولتاژهای ناگهانی، و مدل F23 از جنس فولاد ضدزنگ 316L که برای محیطهای دریایی و خورنده بسیار مقاوم است.
در زمینه ارتباطات صنعتی، Micropilot M FMR231 از پروتکلهای متنوعی پشتیبانی میکند. این دستگاه از تکنولوژی ۲ سیمه بهره میبرد که علاوه بر کاهش هزینههای سیمکشی، امکان پیادهسازی آسان در سیستمهای کنترل موجود را فراهم میآورد. سیگنال خروجی استاندارد آن ۴ تا ۲۰ میلیآمپر با پروتکل HART است، اما نسخههایی با خروجیهای دیجیتال PROFIBUS PA و FOUNDATION Fieldbus نیز برای یکپارچهسازی در شبکههای هوشمند صنعتی در دسترس هستند. همچنین برای ایمنی بیشتر، این محصول تاییدیه SIL 2 را برای نظارت بر سطوح بحرانی (حداقل و حداکثر) دریافت کرده است. نصب و راهاندازی FMR231 با رعایت چند نکته فنی به بهترین بازدهی میرسد. توصیه میشود دستگاه در فاصلهای معادل ۱/۶ قطر مخزن از دیواره نصب شود و از قرار دادن آن در مرکز مخزن (به دلیل احتمال تداخل سیگنال) یا بالای مسیر پر شدن مخزن خودداری گردد. برای مخازنی که دارای تجهیزات داخلی مانند همزن یا گرمکن هستند، استفاده از “نقشهبرداری اکو” (Mapping) برای حذف اکوهای مزاحم یا نصب دستگاه درون یک “لوله آرامکننده” (Stilling Well) توصیه میشود تا از دقت اندازهگیری محافظت شود. همچنین، نمایشگر محلی دستگاه با منوی متنی، کاربری و تنظیمات اولیه را در سایت پروژه بسیار ساده کرده است.
