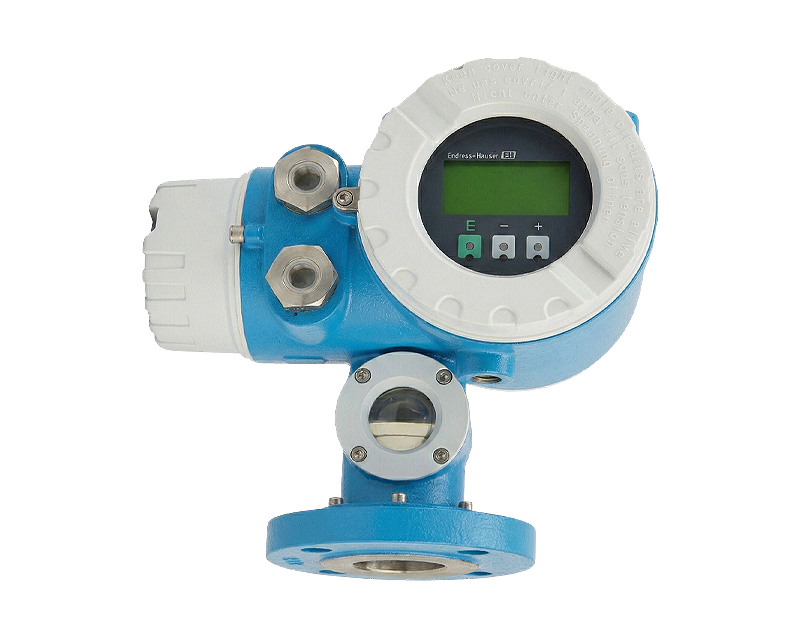

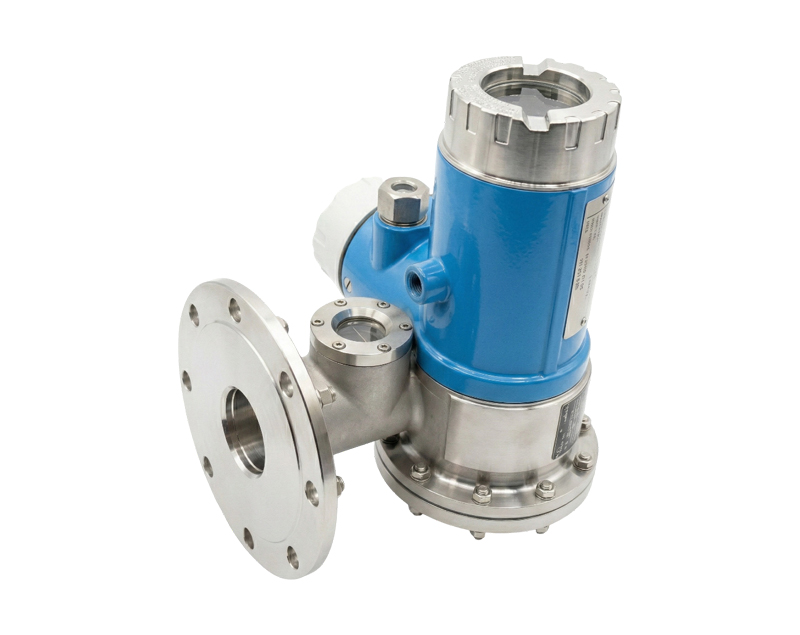

ترانسمیتر سطح Proservo NMS5 یک گیج مخزن هوشمند و پیشرفته از برند معتبر Endress+Hauser است که برای اندازه‌گیری دقیق سطح مایعات در کاربردهای ذخیره‌سازی و فرآیندی طراحی شده است. این دستگاه به طور خاص برای پاسخگویی به نیازهای مدیریت موجودی مخزن، کنترل اتلاف، کاهش هزینه‌های کلی و عملکرد ایمن توسعه یافته است. Proservo NMS5 قابلیت اندازه‌گیری سطح مایعات مانند نفت (سوخت‌ها)، LPG/LNG (گاز مایع)، مواد شیمیایی، الکل‌ها و تشخیص سطح جداکننده بین مایعات را دارد.
قابلیت‌ها و عملکردها
NMS5 قادر به انجام نصب تک یا چند منظوره بوده و طیف وسیعی از عملکردهای اندازه‌گیری را به صورت همزمان تبدیل می‌کند. علاوه بر اندازه‌گیری سطح، این دستگاه قادر است تا رابط بین سه مایع مختلف، چگالی و سطح کف مخزن را نیز اندازه‌گیری کند. Proservo NMS5 از یک سیستم مبتنی بر دیسپلیسر (Displacer) برای اندازه‌گیری سطح مایع استفاده می‌کند. اگرچه جزئیات علمی دقیق روش اندازه‌گیری در منابع موجود اندرس هاوزر به‌طور مستقیم توضیح داده نشده است، اما اطلاعات ارائه‌شده سرنخ‌های زیر را در اختیار ما قرار می‌دهد:
- سیستم مبتنی بر دیسپلیسر: این دستگاه از یک دیسپلیسر که بر روی سیم اندازه‌گیری نصب شده است، استفاده می‌کند. دستورالعمل‌های نصب به نصب دیسپلیسر بر روی سیم اندازه‌گیری اشاره دارد، که نشان‌دهنده نقش کلیدی حرکت و موقعیت دیسپلیسر در فرآیند اندازه‌گیری است.
- اندازه‌گیری با دقت بالا: طراحی NMS5 به گونه‌ای است که اندازه‌گیری سطح مایعات را با دقت بالا انجام دهد، که نشان‌دهنده استفاده از یک روش دقیق و قابل اعتماد است.
- کالیبراسیون و جبران‌سازی: این دستگاه دارای روال‌های خودکار کالیبراسیون برای سیم اندازه‌گیری و دیسپلیسر است. این کالیبراسیون شامل جبران‌سازی برای کشیدگی یا انقباض سیم و انحراف وزن دیسپلیسر می‌شود. این موضوع نشان می‌دهد که روش اندازه‌گیری ممکن است تحت تأثیر تغییرات قرار بگیرد و برای دستیابی به دقت بالا، اصلاحاتی لازم باشد.
- نصب با چاهک آرامش (Stilling Well): مستندات به نصب دستگاه با چاهک آرامش اشاره دارد که به منظور کاهش تلاطم و فراهم کردن سطح پایدار مایع برای اندازه‌گیری دقیق طراحی شده است.
مدل شماتیک از اصل اندازه گیری دستگاه NMS5
بر اساس این سرنخ‌ها و اطلاعات فنی موجود، می‌توان نتیجه گرفت که Proservo NMS5 از اصل اندازه‌گیری سطح مبتنی بر دیسپلیسر استفاده می‌کند. این روش بر اساس اصل شناوری (Buoyancy) عمل می‌کند، به این صورت که دیسپلیسر، به‌عنوان یک جسم وزنی، به‌صورت جزئی یا کامل در مایع غوطه‌ور شده و موقعیت آن نشان‌دهنده سطح مایع است.
اگرچه جزئیات فنی دقیق این روش در منابع موجود مشخص نیست، اما به احتمال زیاد Proservo NMS5 با استفاده از پردازش سیگنال پیشرفته و الگوریتم‌های کنترلی، دقت و قابلیت اطمینان بالایی را در کاربردهای مختلف مخزن ارائه می‌دهد.
عملکرد و نمایشگر

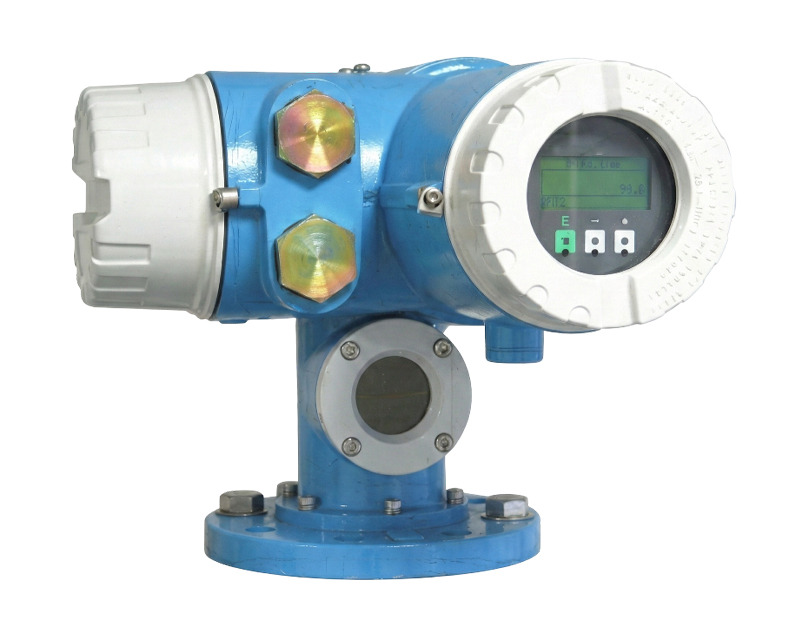

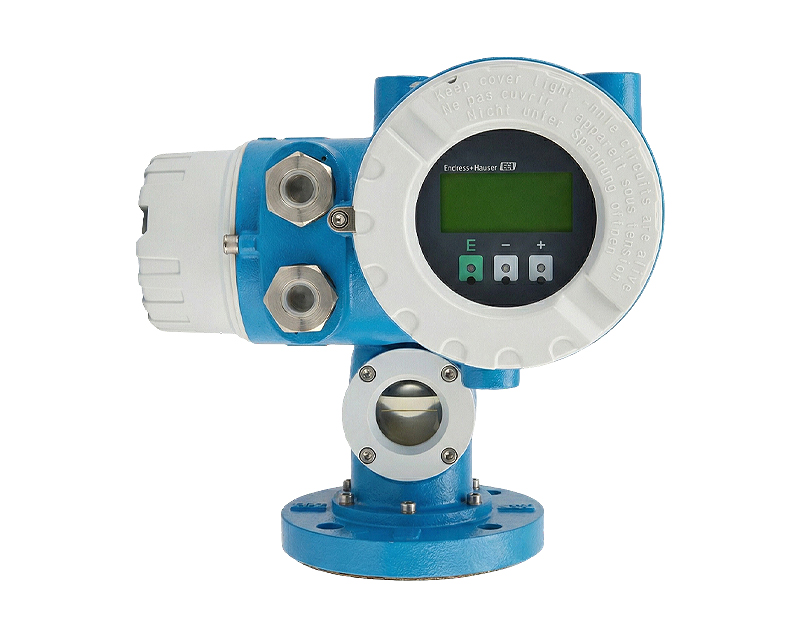

Proservo NMS5 از طریق سه دکمه‌ی لمسی “E”، “+” و “-” که بر روی شیشه‌ی محافظ جلویی تعبیه شده‌اند، به راحتی قابل تنظیم و کنترل است. نمایشگر LCD با نور پس‌زمینه در حالت عادی، سطح مایع، دما و وضعیت دستگاه را در موقعیت “HOME” نمایش می‌دهد. تنظیمات و سایر اطلاعات از طریق ماتریس برنامه‌ریزی به نمایش درمی‌آید.
نصب و راه‌اندازی
NMS5 به دو صورت بسته‌بندی می‌شود:
- روش یکپارچه (All-in-one): دیسپنسر (Displacer) به صورت مستقیم روی سیم اندازه‌گیری NMS5 نصب می‌شود.
- روش ارسال جداگانه دیسپنسر: در این حالت دیسپنسر باید روی سیم اندازه‌گیری داخل NMS5 نصب شود.
این دستگاه قابلیت نصب بدون سیستم راهنما (Guide System) را دارد.

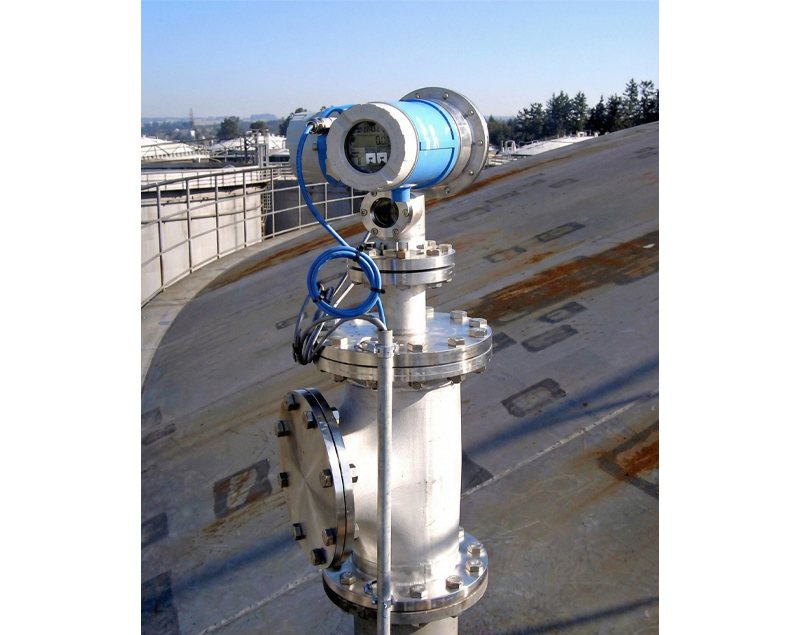

نصب درون لوله‌ی آرام‌سازی (Stilling Well)
برای نصب درون لوله‌ی آرام‌سازی، موارد زیر توصیه می‌شود:
✔️ اتصالات جوشی لوله‌ها باید صاف و یکنواخت باشند.
✔️ داخل لوله‌ها را از براده‌ها و زائده‌های فلزی پاک کنید.
✔️ برای جلوگیری از خوردگی، داخل لوله را رنگ‌آمیزی یا روکش کنید.
✔️ لوله را تا حد امکان به صورت عمودی با استفاده از شاقول نصب کنید.
✔️ لوله‌ی نامتقارن را در قسمت زیر شیر نصب کرده و مرکز NMS5 و شیر را تراز کنید.
تنظیمات اولیه
برخی از تنظیمات اولیه قبل از راه‌اندازی ضروری است. این تنظیمات شامل موارد زیر است:
- تنظیم ساعت و تاریخ (GVH193-197): این تنظیمات به صورت پیش‌فرض بر اساس ساعت استاندارد ژاپن تنظیم شده‌اند اما ممکن است لازم باشد با ساعت محلی تنظیم شوند.
- مقدار چگالی (GVH005-007): چگالی مایع برای اندازه‌گیری دقیق سطح تنظیم شود.
- حد بالا و پایین (GVH161/162): این مقادیر به صورت پیش‌فرض بر روی 16000 میلی‌متر و 0 میلی‌متر تنظیم شده‌اند اما می‌توان آنها را بر اساس محدودیت‌های واقعی تنظیم کرد.
- آدرس ارتباطی (GVH285): آدرس دستگاه را از میان محدوده‌ی 0 تا 9، 00 تا FF یا 1 تا 247 برای پروتکل Modbus انتخاب کنید.
کالیبراسیون و تنظیمات
Proservo NMS5 دارای قابلیت کالیبراسیون خودکار است که شامل تنظیم طول سیم، وزن دیسپنسر و جبران تغییرات است. در صورت بروز خطا، پیام “Wire Calib Error” یا “Displ Calib Error” نمایش داده می‌شود.
تنظیم خروجی آنالوگ
- خروجی آنالوگ برای سطح، دما یا رابط بالا از طریق تنظیم 4 میلی‌آمپر و 20 میلی‌آمپر انجام می‌شود.
- امکان تنظیم هیسترزیس (Hysteresis) و تأخیر روشن/خاموش نیز وجود دارد.
وضعیت‌های ارتباطی و عملکردی
- سرعت ارتباط (GVH281): از 1200 bps تا 19200 bps با توازن Even، Odd یا None قابل تنظیم است.
- وضعیت جدید NMS (GVH147): منبع داده‌های ارسال شده در پاسخ به درخواست را مشخص می‌کند.
- آدرس حسگر WM 550 (GVH295): دو رقم آخر آدرس حسگر را تنظیم می‌کند.
ایمنی و گواهینامه‌ها
Proservo NMS5 دارای تاییدیه‌های ضد انفجار (Ex) برای استفاده در محیط‌های پرخطر است. محفظه‌ی مقاوم این دستگاه از دسترسی ایمن به داده‌ها حتی در محیط‌های خطرناک پشتیبانی می‌کند. این دستگاه به یک محدودکننده‌ی ولتاژ داخلی مطابق با استاندارد EN/IEC 61000-4-5 مجهز است. برای اطمینان از ایمنی، اتصال محفظه فلزی به دیواره مخزن یا زمین توصیه می‌شود.

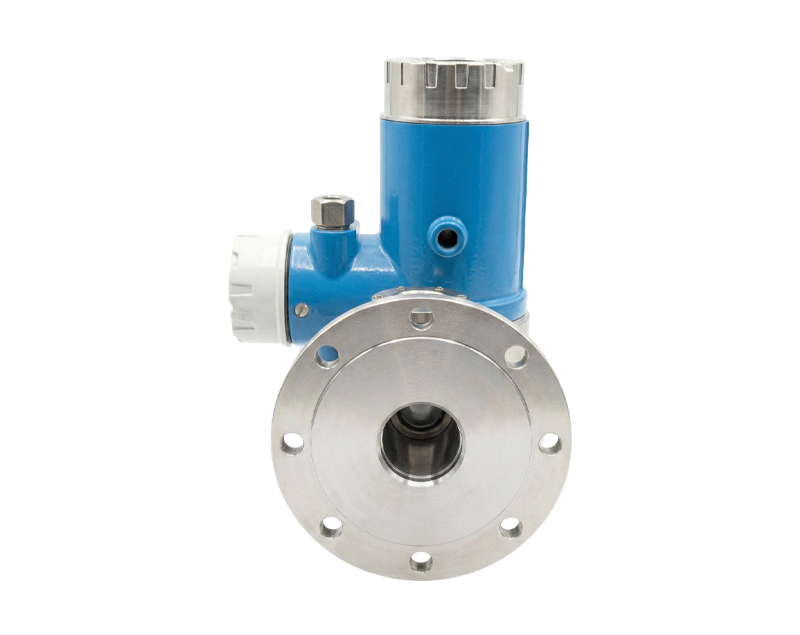

انواع فلنج‌های موجود
- JIS B2220
- ASME B16.5
- EN1092-1 (DIN2527 B)
- JPI 7S-15
منبع تغذیه
Proservo NMS5 از منابع تغذیه زیر پشتیبانی می‌کند:
- 85 – 264 VAC، 50/60 هرتز
- 20 – 62 VDC، 20 – 55 VAC، 50/60 هرتز
