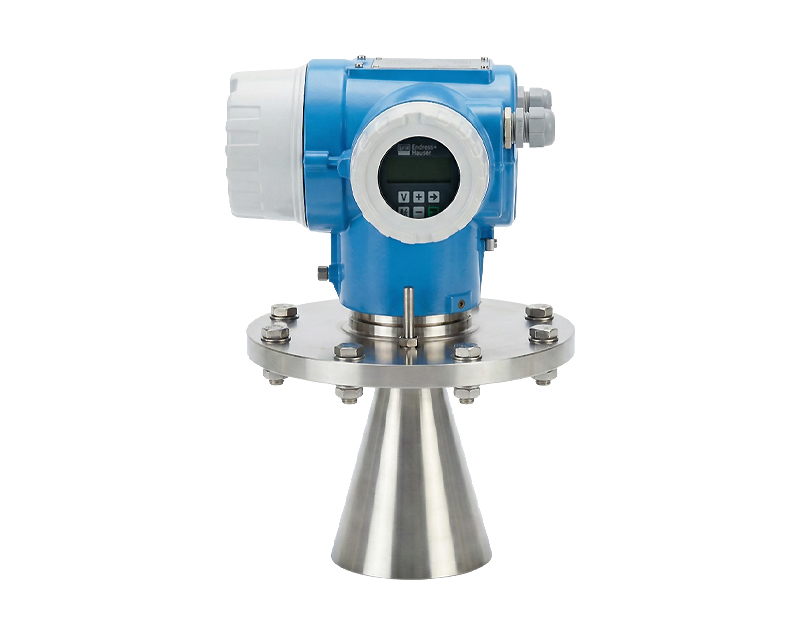

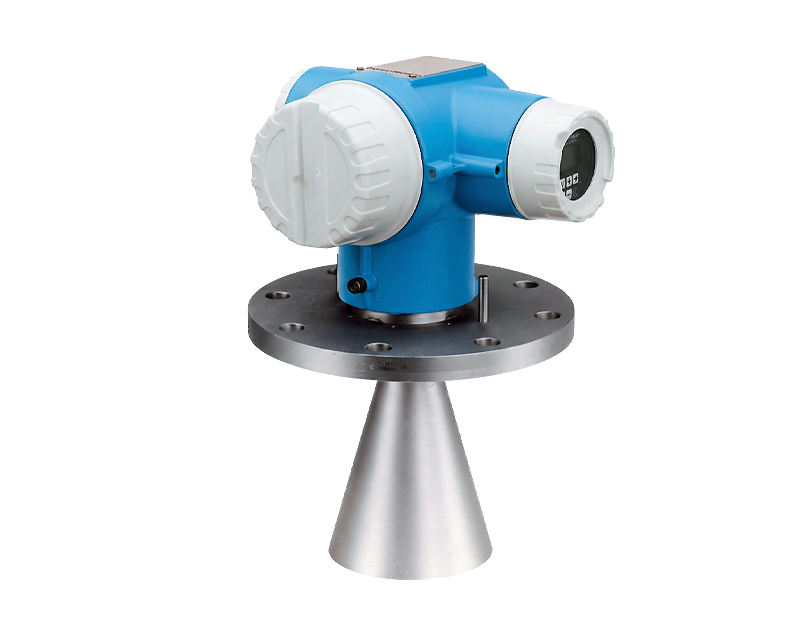

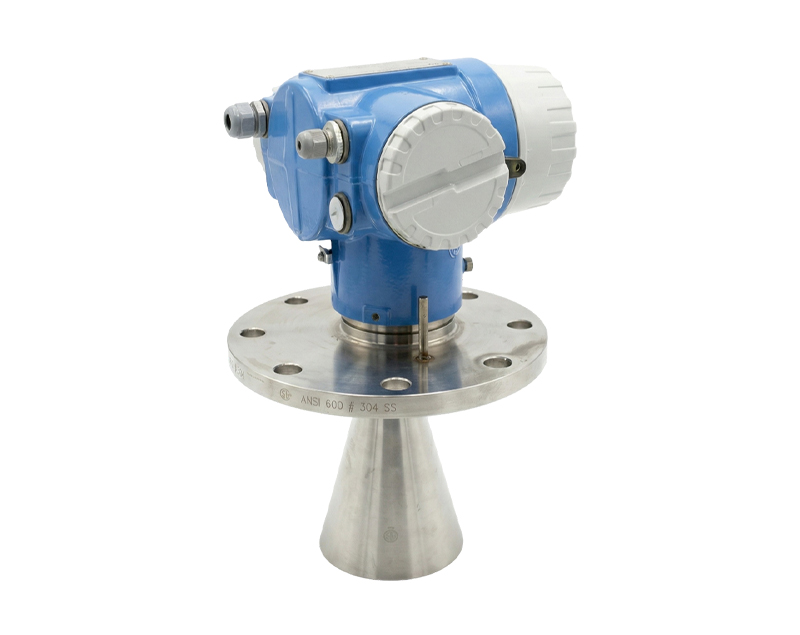

میکروپایلوت FMR130 یک ترانسمیتر سطح راداری است که برای اندازه‌گیری پیوسته و بدون تماس سطح مایعات، خمیرها و دوغاب‌ها با استفاده از فناوری زمان پرواز پالس مایکروویو طراحی شده است. این دستگاه به ویژه در مخازن ذخیره‌سازی، بافر و فرآیند و همچنین در کاربردهایی که دماهای بالا، فشارهای بالا، پوشش‌های گاز بی‌اثر یا بخارات وجود دارند، مفید است. این دستگاه در فرکانس نرمال 5.8 گیگاهرتز کار می‌کند که در محدوده اختصاص داده شده برای کاربردهای صنعتی، علمی و پزشکی قرار دارد. انرژی پرتو پایین 1 میکرون ERP نصب ایمن را در مخازن فلزی و غیرفلزی، بدون هیچ خطری برای انسان یا محیط زیست، تضمین می‌کند. این دستگاه جایگزین مطمئن و بدون نیاز به تعمیر و نگهداری برای سیستم‌های مکانیکی، به ویژه در محیط‌های چالش‌برانگیز با ثابت دی‌الکتریک کمتر از 1.9 یا جایی که گرداب‌ها وجود دارند، ارائه می‌دهد. FMR130 می‌تواند در لوله‌های بای‌پس و چاهک‌های آرامش استفاده شود.
مدل اندازه‌گیری و سیستم
میکروپایلوت FMR130 با استفاده از روش زمان پرواز پالس مایکروویو کار می‌کند. این دستگاه مدت زمانی را که طول می‌کشد تا یک پالس مایکروویو از آنتن به سطح ماده برخورد کند و برگردد را اندازه‌گیری می‌کند. این زمان سپس برای محاسبه سطح استفاده می‌شود. دستگاه با وارد کردن فاصله خالی (E)، فاصله پر (F) و یک پارامتر کاربردی (A) کالیبره می‌شود که به طور خودکار دستگاه را برای شرایط اندازه‌گیری خاص تنظیم می‌کند. دو الگوریتم ارزیابی برای شناسایی دقیق پژواک سطح استفاده می‌شود: منحنی میانگین شناور (FAC) در حذف تداخل ناشی از پر شدن مخزن مؤثر است و آستانه وابسته به زمان (TDT) تداخل ناشی از اتصالات ثابت مخزن را نادیده میگیرد. این دستگاه مجهز به ماژول عملکرد و نمایش FHV 160 برای عملکرد محلی است و از عملکرد از راه دور از طریق یک ترمینال دستی یا Commubox با لپ‌تاپ پشتیبانی می‌کند. خروجی 4-20 میلی‌آمپر می‌تواند به عنوان فعال، برای تغذیه دستگاه‌های بعدی، یا غیرفعال، برای اتصال به خطوط تغذیه شده، پیکربندی شود. یک رله با یک کنتاکت تغییر وضعیت بدون پتانسیل، خطاهای فرستنده یا محدودیت‌های سطح را сигنال می‌دهد. برای یک سیستم کامل، میکروپایلوت را می‌توان با استفاده از یک خروجی INTENSOR غیرفعال به یک فرستنده Silometer FMX 770 در یک محفظه Monorack یا رک مونتاژ 19 اینچی متصل کرد.
نصب
در طول نصب، اطمینان حاصل کنید که امواج دستگاه می‌توانند بدون مانع به سطح محصول برسند، زیرا هر جسمی در داخل مخزن پژواک ایجاد می‌کند. پژواک‌های قوی که نمی‌توان با تغییر موقعیت دستگاه از آنها اجتناب کرد، باید در طول کالیبراسیون اولیه حذف شوند. دستگاه باید روی نازل بصورت عمود بر سطح محصول و با پین‌های موازی با دیواره مخزن نصب شود. موقعیت نازل باید حداقل 30 سانتی‌متر از دیواره مخزن باشد. زاویه پرتو نیمه توان بر اساس اندازه آنتن متفاوت است و زوایای تقریبی 23 درجه برای DN 150/6 اینچ، 19 درجه برای DN 200/8 اینچ و 15 درجه برای DN 250/10 اینچ دارد. برای اندازه‌گیری‌های غیرتهاجمی، فاصله (h) باید بیشتر از 100 میلی‌متر باشد و زاویه β بین 10 تا 15 درجه باشد. جنس مخزن باید ثابت دی‌الکتریک(گذردهی نسبی) εr پایینی داشته باشند، مانند پلی پروپیلن، PVC یا الیاف شیشه. برای جلوگیری از تضعیف سیگنال، از موقعیت‌هایی که تراکم یا تجمع روی سقف مخزن جمع می‌شوند، باید اجتناب شود.
امتداد آنتن
هنگام استفاده از امتداد آنتن FAR 10، اگر شاخ در نازل قرار گیرد، لوله امتداد و شاخ را به هم پیچ کنید، پیچ‌های ثابت آنتن را در اتصال فرآیند قرار دهید، فلنج را روی پیچ‌های ثابت بلغزانید و پیچ‌ها را محکم کنید. اگر شاخ بزرگتر از نازل باشد، لوله امتداد و شاخ را به هم پیچ کنید، میکروپایلوت را روی نازل قرار دهید، فلنج را از داخل مخزن روی پیچ‌های ثابت بلغزانید، میکروپایلوت را از بیرون بلند کنید، پیچ‌های ثابت را محکم کنید و میکروپایلوت را روی نازل پیچ کنید. برای اطمینان از شناسایی خارجی، پلاک باید به FMR 130 متصل شود. برای آنتن میله‌ای FMR 131، آنتن و محفظه با فلنج به طور جداگانه عرضه می‌شوند. آنتن باید محکم به فلنج پیچ شود و دستگاه باید با نگه داشتن فلنج یا محفظه، نه آنتن، حمل شود. دستگاه همیشه باید قبل از تراز کردن بلند شود یا در جهت عقربه‌های ساعت روی ضد فلنج چرخانده شود تا از باز شدن تصادفی آنتن جلوگیری شود. برای فلنج جداسازی فرآیند FMR 130، نازل باید تا حد امکان کوتاه باشد، جوش‌های جوشکاری باید صاف باشند و فشارهای فرآیند از -1 تا 2 بار مجاز است اگر دمای فرآیند از 100 درجه سانتیگراد تجاوز نکند. حداکثر طول نازل (l) 285 میلی‌متر برای h = 100 میلی‌متر و 445 میلی‌متر برای h = 200 میلی‌متر است.
اتصال الکتریکی
قبل از اتصال دستگاه، بررسی کنید که رتبه منبع تغذیه با آنچه روی پلاک نوشته شده است مطابقت داشته باشد و همیشه قبل از اتصال برق را خاموش کنید. خط اتصال زمین یا همسان‌سازی پتانسیل باید به ترمینال زمین در قسمت بیرونی محفظه متصل شود. برای نصب در مناطق خطرناک انفجاری، مشخصات موجود در گواهی و همچنین مقررات ملی و محلی را رعایت کنید. میکروپایلوت دارای دو محفظه اتصال جداگانه و یک محفظه الکترونیکی جداگانه است. محفظه‌های 1 و 3 به ترتیب دارای رتبه EEx e/Ex d و Ex d هستند و برق باید قبل از باز کردن آنها خاموش شود و برای محفظه‌های دارای رتبه Ex d، باید 30 دقیقه بین خاموش کردن برق و باز کردن محفظه سپری شود. محفظه فرستنده را می‌توان با شل کردن پیچ‌های آلن 4 میلی‌متری تا 85 درجه چرخاند تا اتصال تسهیل شود. انواع کابل توصیه شده را می‌توان در دفترچه راهنما یافت. برای یک خط 4-20 میلی‌آمپر در مناطق غیرخطرناک، یک کابل دو سیمه جداگانه و محافظت شده، در صورت امکان، با محافظ در هر دو انتها، باید استفاده شود. برای نسخه‌های دارای گواهی، خط 4-20 میلی‌آمپر می‌تواند از هر دو محفظه اجرا شود، که انتخاب نوع حفاظت در برابر انفجار را تعیین می‌کند. به طور معمول، محفظه 1 فعال است و محفظه 2 را می‌توان با تغییر موقعیت دوشاخه در محفظه الکترونیکی فعال کرد. برای نسخه‌های دارای رابط Rackbus RS-485، یک آدرس باس منحصر به فرد (0-63) باید در SW1 در محفظه الکترونیکی تنظیم شود. میکروپایلوت با گواهی‌های مختلف برای استفاده در مناطق خطرناک انفجاری، از جمله ATEX، IEC Ex، FM و CSA در دسترس است.
عملکرد
میکروپایلوت FMR 130/131 با ماتریسی 10×10 عمل می‌کند که می‌تواند در برابر ورودی‌های غیرمجاز قفل شود. هر ردیف از ماتریس به یک عملکرد خاص اختصاص داده شده است و هر فیلد یک پارامتر را تنظیم یا نمایش می‌دهد. همین ماتریس برای پیکربندی با ماژول عملکرد و نمایش FHV 160، فرستنده Silometer FMX 770، ترمینال دستی Commulog VU 260 Z، Fieldmanager 485 و Commuwin II استفاده می‌شود.
