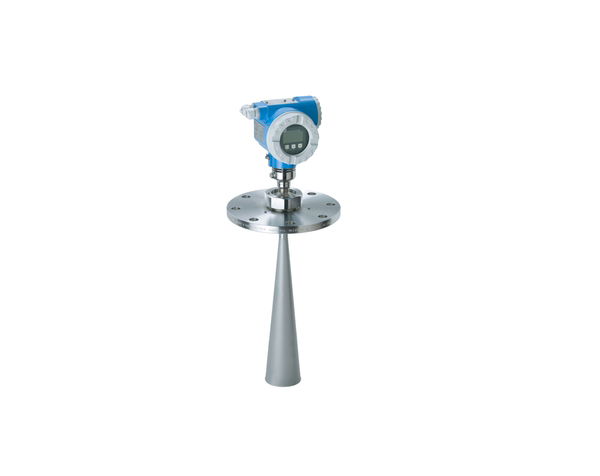

مایکروپیلوت S FMR540 یک رادار سطح سنج پیشرفته است که توسط Endress+Hauser طراحی شده و برای اندازهگیری دقیق و بدون تماس سطح مایعات در مخازن ذخیرهسازی به کار میرود. این دستگاه با دقت بالا و قابلیتهای متعدد، در صنایع مختلفی از جمله نفت، گاز، پتروشیمی، شیمیایی، غذایی و دارویی مورد استفاده قرار میگیرد. در این مقاله، به ویژگیها، مزایا، کاربردها، نصب و مشخصات فنی این دستگاه پرداخته میشود.
بواسطه تحریمهای بینالمللی، نمایندگی رسمی Endress+Hauser در ایران موجود نیست، اما فروشگاه دراک به عنوان یک عامل فروش معتبر، محصولات این برند معتبر را با تضمین اصالت کالا و خدمات پس از فروش به مشتریان عرضه میکند.
ویژگیهای کلیدی مایکروپیلوت S FMR540
- دقت بالا: این دستگاه دقت اندازهگیری بهتری از 1 میلیمتر (0.04 اینچ) دارد، که آن را برای کاربردهای حساس نظیر انتقال حضانت (Custody Transfer) ایدهآل میکند.
- تأییدیههای ملی: دارای تأییدیههای معتبر NMi و PTB برای کاربردهای انتقال حضانت است که نشاندهنده دقت بالای اندازهگیری و رعایت استانداردهای بینالمللی است.
- یکپارچهسازی آسان: این رادار به راحتی با سیستمهای اندازهگیری مخزن مانند Tank Side Monitor NRF590 یکپارچه میشود و امکان انتقال دادهها به سیستمهای کنترل و مانیتورینگ را فراهم میآورد.
- نصب و راهاندازی ساده: با استفاده از کابل 4 سیمه با پروتکل HART و ولتاژ 24 ولت DC، نصب و راهاندازی دستگاه بسیار آسان است. همچنین، فلنجهای کموزن و کمهزینه نصب را سادهتر کرده و دستگاهی برای جبران انحراف فلنج نیز در آن تعبیه شده است.
- کاربری آسان: صفحه نمایش آلفا عددی منو محور، امکان راهاندازی و استفاده سریع در محل را فراهم میکند.
- ارتباط HART: پروتکل HART، ارتباط بیسیم با سیستمهای کنترل را امکانپذیر میکند.

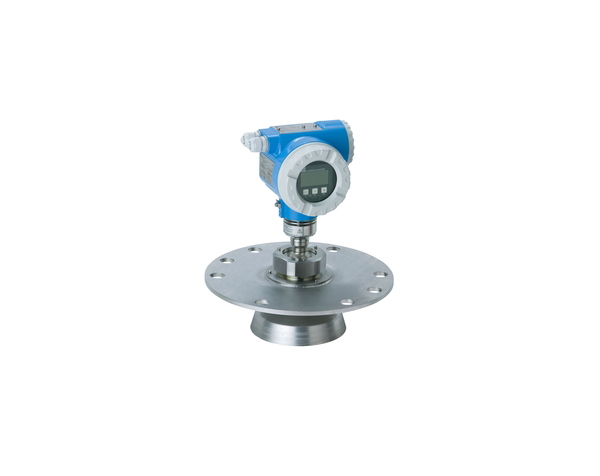

- انتخاب آنتن مناسب: دستگاه با انواع مختلف آنتن پارابولیک و شاخکی عرضه میشود که میتوانند به دقت اندازهگیری و کاهش تداخلات کمک کنند. آنتنها با فوکوسهای مختلف مناسب برای شرایط نصب و ویژگیهای مخزن ارائه میشوند.
- عملکرد در محیطهای سخت: مقاوم در برابر دماهای مختلف، رطوبت و ارتعاش، به طوری که میتواند در شرایط محیطی سخت عملکرد قابل اعتمادی داشته باشد.
اصل اندازهگیری
مایکروپیلوت S FMR540 از فناوری Time-of-Flight برای اندازهگیری سطح مایعات استفاده میکند. پالسهای راداری از آنتن ارسال شده و پس از برخورد با سطح مایع بازتاب میشوند. دستگاه زمان برگشت پالس را محاسبه کرده و با استفاده از الگوریتمهای پیشرفته PulseMaster®، فاصله تا سطح مایع را با دقت بسیار بالا تعیین میکند.
کاربردهای مایکروپیلوت S FMR540
این دستگاه در صنایع مختلف کاربرد دارد، از جمله:
- صنایع نفت و گاز: اندازهگیری سطح در مخازن نفت خام، گاز مایع و سایر محصولات نفتی.
- صنایع پتروشیمی: اندازهگیری سطح در مخازن مواد شیمیایی و محصولات پتروشیمی.
- صنایع شیمیایی: اندازهگیری سطح مایعات در مخازن مواد شیمیایی مختلف.
- صنایع غذایی: اندازهگیری سطح مایعات در مخازن ذخیرهسازی مواد غذایی و نوشیدنیها.
- صنایع دارویی: اندازهگیری سطح مایعات در مخازن مواد دارویی و فرآیندهای تولید دارو.
- کاربردهای انتقال حضانت: با دقت بسیار بالا، این دستگاه برای اندازهگیری دقیق در انتقال حضانت مواد با ارزش مناسب است.
نصب و راهاندازی
نصب مایکروپیلوت S FMR540 ساده است و شامل مراحل زیر میباشد:
- انتخاب آنتن مناسب: بسته به شرایط نصب و هندسه مخزن، نوع آنتن (پارابولیک یا شاخکی) انتخاب میشود.
- نصب روی مخزن: دستگاه بر روی فلنج مخزن نصب شده و باید به صورت عمودی قرار گیرد تا بهترین نتایج حاصل شود.
- اتصال سیمها: کابل 4 سیمه به ترمینالهای دستگاه وصل میشود.
- تنظیمات اولیه: فاصله خالی و پر به دستگاه وارد میشود تا مقادیر 4-20 میلیآمپر به ترتیب به سطح خالی و پر مخزن نسبت داده شود.
- خطیسازی: در صورت لزوم، منحنی اندازهگیری خطیسازی میشود.
- آزمایش و راهاندازی: عملکرد دستگاه بررسی شده و دقت اندازهگیری تایید میشود.
مشخصات فنی مایکروپیلوت S FMR540
- فرکانس کاری: باند K (~26 گیگاهرتز)
- خروجی سیگنال: 4-20 mA با پروتکل HART
- منبع تغذیه: 24 VDC
- مصرف برق: حداکثر 400 mW در 16 V
- محدوده دمای محیط: -40 تا +80 درجه سانتیگراد (برای انتقال حضانت: -25 تا +55 درجه سانتیگراد)
- محدوده دمای فرآیند: -40 تا +200 درجه سانتیگراد
- محدوده فشار فرآیند: از -1 تا 16 بار بسته به نوع آنتن
- درجه حفاظت: IP65/68
مزایای استفاده از مایکروپیلوت S FMR540
- افزایش راندمان: اندازهگیری دقیق سطح باعث بهینهسازی فرآیندهای تولید و کاهش ضایعات میشود.
- کاهش هزینهها: کاهش هزینههای نیروی انسانی، انرژی و مواد اولیه با افزایش دقت اندازهگیری.
- افزایش ایمنی: جلوگیری از حوادث ناشی از پر شدن بیش از حد مخازن.
- بهبود کنترل کیفیت: نظارت دقیق بر کیفیت محصول با اندازهگیری سطح.
- بهبود مدیریت موجودی: مدیریت بهتر موجودی و کاهش هزینههای مربوطه با نظارت دقیق بر سطح مخازن.
نتیجهگیری
مایکروپیلوت S FMR540 یک رادار سطح سنج دقیق و قابل اعتماد است که برای اندازهگیری سطح مایعات در صنایع مختلف طراحی شده است. با ویژگیهای برجستهای مانند دقت بالا، قابلیت یکپارچهسازی آسان، نصب و راهاندازی ساده و عملکرد عالی در محیطهای سخت، این دستگاه به گزینهای ایدهآل برای کاربردهای حساس و دقیق تبدیل شده است. برای کسب اطلاعات بیشتر و خرید این محصول، با فروشگاه دراک تماس بگیرید و از خدمات پشتیبانی و فروش حرفهای ما بهرهمند شوید.
