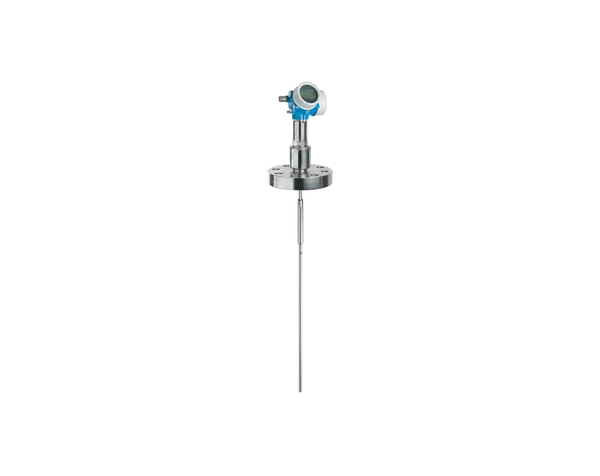

دستگاه Levelflex FMP54 از شرکت Endress+Hauser یک فرستنده سطح راداری هدایتشده با کارایی بالا است که برای اندازهگیری دقیق و قابلاعتماد سطح و رابط در طیف گستردهای از کاربردهای صنعتی طراحی شده است. ساختار مقاوم، فناوری پیشرفته اندازهگیری و ویژگیهای متنوع این دستگاه، آن را به راهحلی ایدهآل برای شرایط فرآیندی دشوار تبدیل کرده است و کنترل فرآیند و ایمنی را بهینه میسازد. این راهنمای جامع اطلاعات دقیقی درباره FMP54 ارائه میدهد که شامل عملکرد، مشخصات، نصب، عملیات و نگهداری دستگاه است.
دقت و قابلیت اطمینان بینظیر در اندازهگیری
FMP54 از اصل اندازهگیری زمان پرواز (ToF) یا بازتابسنجی دامنه زمانی (TDR) استفاده میکند. پالسهای فرکانس بالا از پروب ارسال میشوند و از میان ماده عبور کرده تا به سطح محصول برسند. این پالسها پس از بازتاب توسط واحد الکترونیکی دریافت و پردازش میشوند تا فاصله تا سطح محصول تعیین شود. این فاصله همراه با فاصله خالی شناختهشده، سطح را با دقت مشخص میکند.
این روش پیشرفته مزایای کلیدی زیر را ارائه میدهد:
- عدم تأثیرپذیری از خصوصیات ماده: بر خلاف سایر فناوریهای اندازهگیری سطح، اصل ToF در دستگاه FMP54 تا حد زیادی از ضریب دیالکتریک (εr) یا سایر خصوصیات ماده اندازهگیریشده تأثیر نمیپذیرد. این امر دستگاه را برای مایعات متنوع، حتی با ترکیبهای متغیر یا شرایط فرآیندی در حال تغییر، بسیار قابلاعتماد میسازد.
- ردیابی چندپیک: نرمافزار پیشرفته PulseMaster® با استفاده از الگوریتمهای ردیابی چندپیک، بازتاب واقعی سطح را از بازتابهای مزاحم ناشی از ساختارهای داخلی مخزن یا موانع دیگر تشخیص میدهد. این قابلیت، اندازهگیریهای دقیق را حتی در هندسههای پیچیده مخازن تضمین میکند.
- دقت بالا: FMP54 دقتی برابر با ±2 میلیمتر (±0.08 اینچ) برای اندازهگیری مسافتهای تا 15 متر (49 فوت) ارائه میدهد و برای مسافتهای طولانیتر، دقت ±10 میلیمتر (±0.39 اینچ) دارد.
قابلیتهای اندازهگیری رابط
FMP54 در کاربردهای اندازهگیری رابط مایعات نیز عملکرد بسیار دقیقی دارد. این ویژگی در کاربردهایی که شامل جداسازی مایعات لایهای (مانند نفت و آب) هستند، حیاتی است. سیستم به طور دقیق سطح رابط بین مایعات را شناسایی کرده و اطلاعات مهمی برای مدیریت بهینه فرآیند ارائه میدهد. دقت اندازهگیری رابط به طور معمول ±20 میلیمتر (±0.79 اینچ) برای فاصلههای تا 500 میلیمتر (19.7 اینچ) و ±10 میلیمتر (±0.39 اینچ) برای فاصلههای بیشتر است. با این حال، اگر ضخامت مایع بالایی کمتر از 100 میلیمتر (3.94 اینچ) باشد، دقت ممکن است به ±40 میلیمتر (±1.57 اینچ) کاهش یابد.
گزینههای متنوع پروب برای سازگاری بهینه
FMP54 گزینههای مختلفی از پروب را برای پاسخگویی به نیازهای کاربردی و پیکربندیهای مختلف مخزن ارائه میدهد:
- پروبهای میلهای: مناسب برای کاربردهایی که نیاز به پروبهای سخت و بردهای کوتاه دارند.
- پروبهای طنابی: ایدهآل برای مخازن عمیق، بردهای طولانی (تا 45 متر یا 148 فوت) و شرایطی با فضای محدود. این پروبهای انعطافپذیر کمتر در معرض آسیب ناشی از ضربهها یا لرزشها هستند.
- پروبهای کوآکسیال: بهترین گزینه برای مایعات با ویسکوزیته تا 500 cst. این پروبها ایمنی عالی در برابر تداخلات الکترومغناطیسی (EMC) ارائه میدهند و حتی در شرایط نصب چالشبرانگیز مانند نازلها یا تجهیزات داخلی مخزن، اندازهگیری دقیقی انجام میدهند.
انتخاب ماده پروب (316L، آلیاژ C یا PFA) برای سازگاری با سیال فرآیندی اهمیت دارد. انتخاب مواد در FMP54 طیف گستردهای از کاربردهای خورنده و دماهای بالا را پوشش میدهد.
طراحی مقاوم برای محیطهای سخت
FMP54 برای تحمل سختترین محیطهای صنعتی طراحی شده است:
- مقاومت در برابر دما و فشار بالا: این دستگاه قادر به تحمل دماهای فرآیندی از -196°C (-321°F) تا +450°C (+842°F) و فشارهای تا 400 بار (5800 psi) است. مواد مختلف O-ring بسته به شرایط فرآیندی در دسترس هستند. استفاده از نسخه HT برای دماهای بخار اشباع بالاتر از 200°C (392°F) اکیداً توصیه میشود.
- محافظت در برابر نفوذ: محفظه مقاوم دستگاه دارای درجه حفاظتی IP68، NEMA6P (تا 24 ساعت در عمق 1.83 متری یا 6 فوتی زیر آب) است و در برابر گردوغبار، آب و عوامل محیطی محافظت میکند.
- محافظت در برابر انفجار: FMP54 برای استفاده در مناطق خطرناک گواهینامههای بینالمللی (ATEX، IECEx، FM، CSA) دارد و نسخههایی برای Zone 1/21 و Zone 2/22 موجود است.
- مقاومت در برابر لرزش: این دستگاه مقاومت بینظیری در برابر لرزش دارد و برای کاربردهایی با لرزشهای قوی یا تنش مکانیکی مناسب است.
ارتباطات پیشرفته
FMP54 از پروتکلهای ارتباطی پیشرفتهای پشتیبانی میکند که یکپارچگی با سیستمهای کنترل فرآیند مختلف را تضمین میکند:
- HART: این پروتکل استاندارد صنعتی امکان ارتباط دوطرفه را فراهم کرده و دسترسی به اطلاعات تشخیصی و پارامترهای دستگاه را ممکن میسازد. گزینه بلوتوث راهاندازی و نگهداری را از طریق اپلیکیشن SmartBlue آسان میکند.
- PROFIBUS PA: این پروتکل انتقال داده سریع را فراهم میکند و برای یکپارچگی با شبکههای PROFIBUS ایدهآل است.
- FOUNDATION Fieldbus: این پروتکل دیجیتال امکان یکپارچگی سیستمهای پیچیده و کنترل پیشرفته فرآیند را فراهم میآورد.
عملکرد و نگهداری ساده
FMP54 دارای رابط کاربری آسان و قابلیت دسترسی محلی و از راه دور است:
- نمایشگر محلی: نمایشگری چندزبانه اطلاعات بلادرنگ سطح، پیامهای تشخیصی و دسترسی به منوی عملیاتی دستگاه را ارائه میدهد. گزینههای SD02 (دکمهها) و SD03 (کنترل لمسی) موجود است.
- دسترسی از راه دور: این دستگاه از طریق رابطهای ارتباطی مختلف و ابزارهای عملیاتی مانند FieldCare و DeviceCare قابل پیکربندی و نظارت است. ماژول بلوتوث امکان تنظیم و دسترسی سریع را از طریق اپلیکیشن SmartBlue فراهم میکند.
- حافظه داده HistoROM: حافظه داخلی دادههای تاریخی مانند مقادیر اندازهگیریشده و پیامهای رویداد را ثبت میکند و بینشهای ارزشمندی درباره روندهای فرآیند و عملکرد دستگاه ارائه میدهد.
- فناوری Heartbeat™: این ویژگی نوآورانه نظارت مداوم و بازخورد تشخیصی را فراهم کرده و در دسترس بودن بهینه کارخانه را تضمین میکند.
کاربردها
طراحی مقاوم و قابلیتهای پیشرفته FMP54 آن را برای کاربردهای مختلف مناسب میسازد، از جمله:
- فرآوری شیمیایی: اندازهگیری مایعات خورنده، سیالات دما بالا و مواد خطرناک.
- نفت و گاز: اندازهگیری سطح در مخازن ذخیرهسازی و ظروف فرآیندی تحت شرایط فشار بالا.
- آب و فاضلاب: نظارت بر سطح در تصفیهخانهها و مخازن ذخیرهسازی.
- صنایع غذایی و نوشیدنی: اندازهگیری سطح در مخازن فرآوری و سیلوها، با انطباق با استانداردهای بهداشتی 3A و EHEDG.
- داروسازی: اندازهگیری دقیق سطح در ظروف تولیدی، برای تضمین کیفیت مداوم محصول.
نتیجهگیری
Levelflex FMP54 پیشرفتی قابل توجه در فناوری اندازهگیری سطح راداری هدایتشده است. ترکیب دقت، قابلیت اطمینان، طراحی مقاوم و ویژگیهای متنوع آن، این دستگاه را به راهحلی ایدهآل برای طیف گستردهای از کاربردهای صنعتی تبدیل میکند و کنترل فرآیند و ایمنی را ارتقا میدهد.
