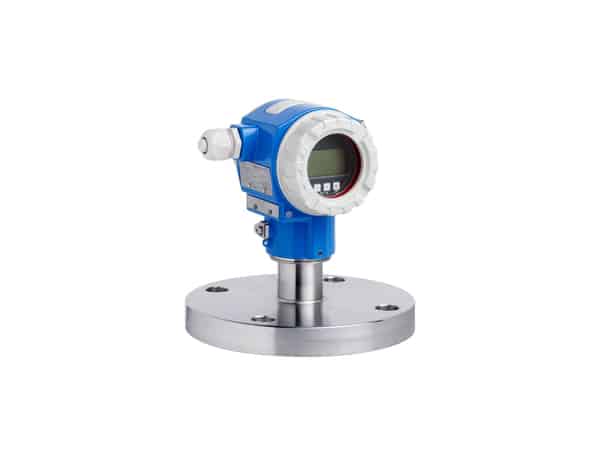

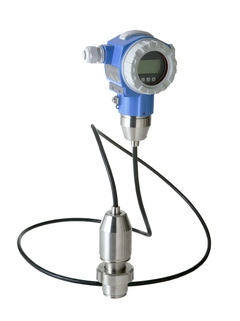

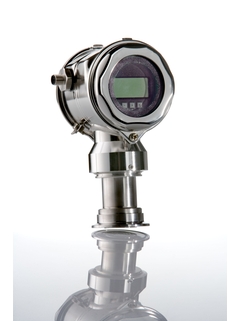

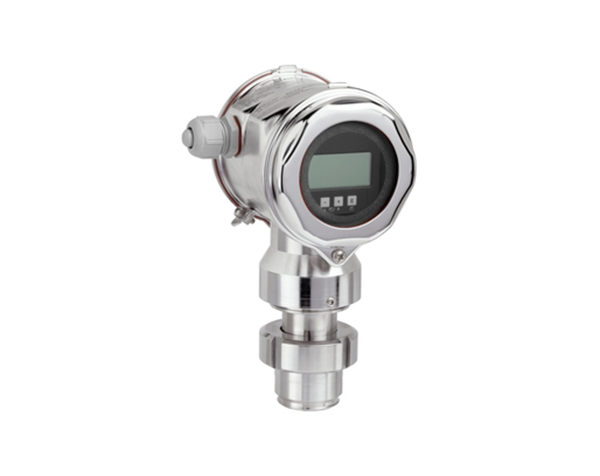

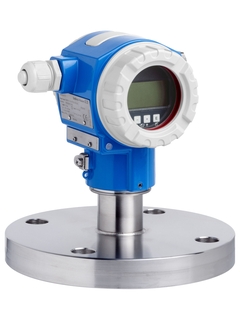

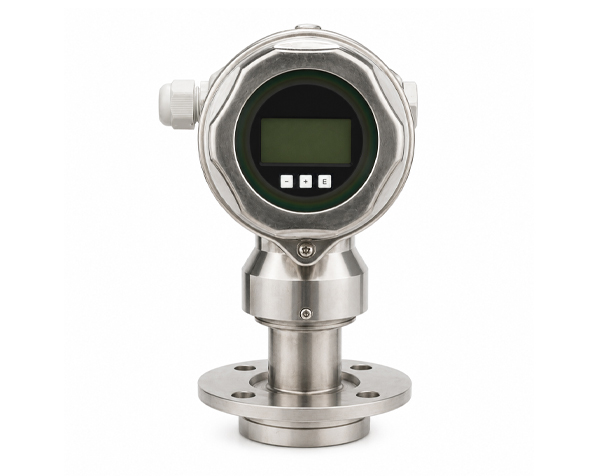

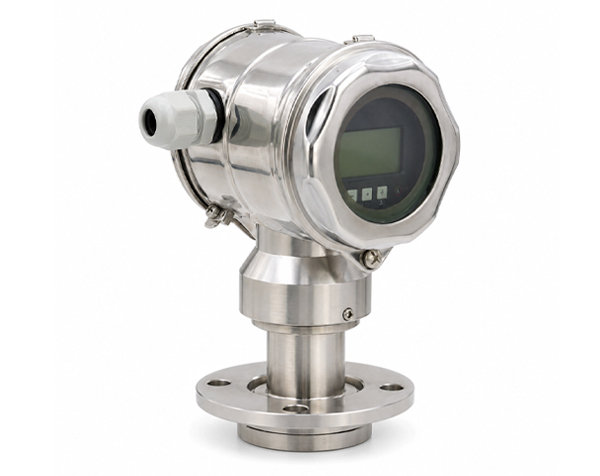

در دنیای پیچیده اتوماسیون صنعتی و کنترل فرآیند، اندازهگیری دقیق سطح و فشار یکی از مهمترین عوامل برای حفظ پایداری، ایمنی و بهرهوری خطوط تولید محسوب میشود. کوچکترین خطا در اندازهگیری سطح یک مخزن میتواند بر کنترل فرآیند، مصرف مواد اولیه، عملکرد پمپها، ایمنی تجهیزات و حتی کیفیت محصول نهایی تأثیر بگذارد. به همین دلیل، در بسیاری از صنایع از تجهیزات پیشرفتهای استفاده میشود که علاوه بر دقت مناسب، در شرایط دشوار فرآیندی نیز عملکرد پایدار و قابل اعتمادی داشته باشند. Deltapilot FMB70 از برند Endress+Hauser یکی از ترانسمیترهای شناختهشده در این حوزه است که برای اندازهگیری هیدرواستاتیک سطح و فشار در کاربردهای صنعتی و بهداشتی طراحی شده است.
اساس عملکرد Deltapilot FMB70 بر اندازهگیری فشار هیدرواستاتیک است. در یک مخزن حاوی مایع، وزن ستون سیال فشاری را در قسمت پایین مخزن ایجاد میکند. با اندازهگیری این فشار و در نظر گرفتن پارامترهایی مانند چگالی سیال، میتوان ارتفاع یا سطح مایع را محاسبه کرد. این روش یکی از روشهای متداول و قابل اعتماد برای اندازهگیری سطح است و در بسیاری از شرایط، وجود کف روی سطح مایع تأثیر مستقیمی بر اصل اندازهگیری ندارد. به همین دلیل FMB70 میتواند برای اندازهگیری سطح مایعات و برخی مواد خمیری در مخازن باز یا بسته مورد استفاده قرار گیرد.
یکی از مهمترین فناوریهای بهکاررفته در Deltapilot FMB70، سلول اندازهگیری Contite است. طراحی این سلول با هدف دستیابی به عملکرد پایدار در محیطهای صنعتی و شرایط فرآیندی متغیر انجام شده است. مقاومت مناسب در برابر اثرات ناشی از کندانس و ساختار محافظتی دستگاه باعث میشود FMB70 برای کاربردهایی که در آنها تغییرات دما، رطوبت یا شرایط دشوار محیطی وجود دارد، گزینهای قابل توجه باشد. در فرآیندهایی که قابلیت اطمینان اندازهگیری اهمیت بالایی دارد، چنین ساختاری میتواند احتمال اختلال در اندازهگیری و نیاز به مداخلات مکرر تعمیراتی را کاهش دهد.
از نظر دامنه اندازهگیری، FMB70 بسته به نسخه و پیکربندی انتخابشده میتواند محدودههای مختلف فشار را پوشش دهد. در مشخصات این خانواده، محدوده اندازهگیری تا حدود 0.1 تا 10 bar معادل تقریباً 1.5 تا 150 psi مطرح میشود. این دامنه امکان استفاده از تجهیز را در طیف گستردهای از مخازن و فرآیندهای صنعتی فراهم میکند. انتخاب رنج مناسب باید بر اساس ارتفاع مخزن، چگالی سیال، فشار فرآیند، شرایط نصب و مشخصات دقیق سفارش انجام شود تا بهترین دقت و عملکرد حاصل شود.
دقت نیز یکی از نقاط مهم در انتخاب یک ترانسمیتر هیدرواستاتیک است. Deltapilot FMB70 با دقت مرجع در حدود ±0.1% عرضه شده و در برخی پیکربندیها امکان دستیابی به دقت بالاتر در حدود ±0.075% نیز وجود دارد. این سطح از دقت، FMB70 را برای بسیاری از کاربردهای کنترل فرآیند، پایش موجودی مخازن و سیستمهای اندازهگیری صنعتی مناسب میکند. البته دقت واقعی یک سیستم اندازهگیری تنها به سنسور وابسته نیست و عواملی مانند شرایط نصب، تغییرات چگالی سیال، دمای فرآیند، نحوه کالیبراسیون و انتخاب صحیح محدوده اندازهگیری نیز بر نتیجه نهایی تأثیر دارند.
از دیگر قابلیتهای مهم این تجهیز میتوان به ماژول داده HistoROM/M-DAT اشاره کرد. این فناوری امکان ذخیرهسازی اطلاعات و پارامترهای دستگاه را فراهم میکند و در فرآیندهای نگهداری، تعمیر و راهاندازی مجدد اهمیت زیادی دارد. در محیطهای صنعتی، تعویض یک تجهیز یا بخش الکترونیکی آن ممکن است نیازمند تنظیم دوباره تعداد زیادی پارامتر باشد. وجود HistoROM/M-DAT انتقال و بازیابی تنظیمات را سادهتر کرده و میتواند زمان مورد نیاز برای راهاندازی مجدد تجهیز را کاهش دهد. این قابلیت بهویژه در کارخانههایی که توقف خط تولید هزینه بالایی ایجاد میکند، ارزش عملیاتی قابل توجهی دارد.
طراحی ماژولار Deltapilot FMB70 نیز نگهداری تجهیز را آسانتر میکند. در صورت نیاز به سرویس، بخشهایی مانند نمایشگر یا برخی اجزای الکترونیکی را میتوان با سهولت بیشتری مدیریت یا تعویض کرد. چنین ساختاری علاوه بر کاهش زمان تعمیرات، میتواند هزینههای نگهداری بلندمدت تجهیزات ابزار دقیق را نیز کاهش دهد. برای واحدهای تعمیرات و نگهداری، قابلیت دسترسی آسان به اطلاعات دستگاه و امکان بازیابی تنظیمات یکی از مزیتهای مهم هنگام مدیریت تعداد زیادی ترانسمیتر در یک سایت صنعتی است.
از نظر ارتباط با سیستمهای کنترل، FMB70 از پروتکلهای صنعتی متداولی مانند HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی میکند که البته نوع رابط ارتباطی به نسخه سفارشدادهشده بستگی دارد. این قابلیت باعث میشود تجهیز بتواند در معماریهای مختلف اتوماسیون صنعتی مورد استفاده قرار گیرد و اطلاعات اندازهگیری و پارامترهای مرتبط را در اختیار سیستمهای کنترل و مدیریت فرآیند قرار دهد. هنگام خرید این تجهیز باید نوع پروتکل مورد نیاز با سیستم موجود در کارخانه، PLC یا DCS بررسی شود.

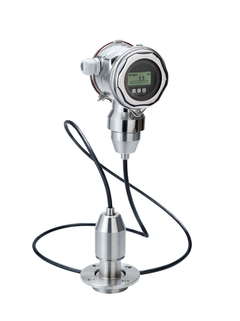

یکی دیگر از نقاط قوت Deltapilot FMB70 تنوع اتصالات فرآیندی آن است. این تجهیز بسته به نسخه میتواند با اتصالات رزوهای، فلنجی و اتصالات مناسب کاربردهای بهداشتی ارائه شود. این موضوع باعث شده است FMB70 تنها به صنایع عمومی محدود نباشد و در برخی فرآیندهای صنایع غذایی، نوشیدنی، دارویی و سایر کاربردهایی که الزامات بهداشتی اهمیت دارند نیز مورد استفاده قرار گیرد. با این حال، هنگام انتخاب مدل برای صنایع بهداشتی باید کد سفارش، جنس قطعات در تماس با سیال، نوع اتصال فرآیندی و تأییدیههای مورد نیاز پروژه بهصورت دقیق بررسی شوند.
محدوده دمای فرآیند نیز از پارامترهای مهم در انتخاب این ترانسمیتر است. در برخی پیکربندیهای FMB70 محدوده دمای فرآیندی حدود 10- تا 100+ درجه سانتیگراد بوده و امکان تحمل دمای بالاتر، تا حدود 135+ درجه سانتیگراد برای مدت محدود تقریباً 30 دقیقه نیز وجود دارد. این ویژگی میتواند در برخی فرآیندهای شستوشو یا شرایط کوتاهمدت افزایش دما مفید باشد. با این حال، محدوده دقیق دمای مجاز باید بر اساس نوع اتصال، آببندی، متریال و کد سفارش تجهیز از دیتاشیت رسمی همان نسخه کنترل شود.
در صنایع شیمیایی و فرآیندی، موضوع ایمنی اهمیت بسیار زیادی دارد. Deltapilot FMB70 با در نظر گرفتن الزامات سیستمهای ایمنی طراحی شده و برای برخی کاربردهای SIL بر اساس استاندارد IEC 61508 قابل استفاده است. در معماریهای مناسب، امکان استفاده از این تجهیز در کاربردهای مرتبط با SIL3 وجود دارد. این ویژگی برای واحدهایی که اندازهگیری سطح بخشی از یک Safety Instrumented System یا SIS است اهمیت زیادی دارد. البته دستیابی به سطح ایمنی مورد نظر تنها با انتخاب یک تجهیز SIL حاصل نمیشود و طراحی کامل حلقه ایمنی، معماری سیستم، تجهیزات نهایی و محاسبات مربوط به سطح یکپارچگی ایمنی نیز باید در نظر گرفته شوند.
بسته به نسخه سفارش و کاربرد، FMB70 میتواند با مجموعهای از تأییدیهها و گواهیهای صنعتی عرضه شود. از جمله موارد مطرح در این خانواده میتوان به تأییدیههای SIL، WHG، مجوزهای مرتبط با محیطهای مستعد انفجار، تأییدیههای بهداشتی و برخی مجوزهای دریایی اشاره کرد. از آنجا که همه این گواهیها الزاماً در تمام کدهای سفارش وجود ندارند، خریدار باید پیش از سفارش، کد دقیق محصول و مدارک فنی مربوط به همان نسخه را بررسی کند.
کاربردهای Deltapilot FMB70 بسیار متنوع هستند. این تجهیز میتواند برای اندازهگیری سطح آب و سیالات فرآیندی در مخازن، کنترل سطح مواد اولیه، پایش مخازن ذخیره، اندازهگیری سطح در فرآیندهای شیمیایی و همچنین برخی کاربردهای صنایع غذایی و دارویی استفاده شود. علاوه بر اندازهگیری سطح، اطلاعات فشار اندازهگیریشده میتواند در برخی کاربردها برای محاسبه حجم یا جرم سیال نیز مورد استفاده قرار گیرد؛ البته این محاسبات نیازمند تعریف صحیح هندسه مخزن، چگالی و سایر پارامترهای فرآیند هستند.
یکی از مزایای روش هیدرواستاتیک در مقایسه با برخی فناوریهای اندازهگیری سطح، عدم وابستگی مستقیم آن به سطح آزاد مایع است. برای مثال، تشکیل کف روی سطح مایع که میتواند عملکرد بعضی فناوریهای اندازهگیری را دشوار کند، در اصل اندازهگیری هیدرواستاتیک تأثیر مستقیمی ندارد. با این حال، تغییر چگالی سیال میتواند بر محاسبه سطح تأثیر بگذارد؛ بنابراین در فرآیندهایی که چگالی بهشدت تغییر میکند، باید این عامل در طراحی سیستم اندازهگیری مورد توجه قرار گیرد.
برای انتخاب صحیح Endress+Hauser Deltapilot FMB70 صرفاً دانستن نام مدل کافی نیست. این خانواده میتواند با گزینههای مختلفی از نظر محدوده فشار، اتصال فرآیندی، متریال قسمتهای در تماس با سیال، نوع خروجی و پروتکل ارتباطی، نمایشگر، تأییدیه ضدانفجار و گواهیهای صنعتی عرضه شود. به همین دلیل، هنگام خرید نمونه نو، استوک یا کارکرده، بررسی کامل Order Code، Serial Number و Nameplate اهمیت زیادی دارد. دو تجهیز با عنوان FMB70 ممکن است از نظر مشخصات عملیاتی تفاوتهای مهمی داشته باشند.
برای مجموعههایی که به دنبال تأمین تجهیزات Endress+Hauser در ایران هستند، فروشگاه ابزار دقیق دراک میتواند در بررسی مشخصات فنی و تطبیق کد تجهیز با نیاز پروژه کمککننده باشد. در زمان تهیه تجهیزاتی مانند Deltapilot FMB70، بهخصوص در بازار تجهیزات استوک و موجودی انبار، بررسی دقیق پلاک دستگاه، محدوده اندازهگیری، نوع اتصال، خروجی ارتباطی و وضعیت فیزیکی تجهیز اهمیت زیادی دارد. فروشگاه دراک با فعالیت در حوزه تجهیزات ابزار دقیق و دسترسی به بازار تهران و لالهزار میتواند گزینههای موجود را بر اساس مشخصات مورد نیاز پروژه بررسی کند.
پیش از خرید FMB70 بهتر است اطلاعاتی مانند ارتفاع مخزن، نوع و چگالی سیال، حداکثر و حداقل دمای فرآیند، فشار کاری، نوع اتصال مکانیکی، شرایط محیطی، نیاز یا عدم نیاز به تأییدیه ضدانفجار و پروتکل ارتباطی سیستم کنترل مشخص شوند. برای مثال، اگر سیستم کنترلی کارخانه از HART استفاده میکند، انتخاب نسخهای با پروتکل دیگر ممکن است هزینه و پیچیدگی غیرضروری ایجاد کند. همین مسئله درباره اتصالات فرآیندی نیز وجود دارد؛ یک اتصال بهداشتی برای فرآیند صنایع غذایی با یک اتصال فلنجی مورد استفاده در صنایع عمومی الزاماً قابل جایگزینی نیست.
در زمان نصب نیز رعایت دستورالعملهای سازنده نقش مهمی در دستیابی به دقت مطلوب دارد. محل نصب ترانسمیتر باید بهگونهای انتخاب شود که اثرات ناخواسته ناشی از جریان شدید سیال، رسوبات، تغییرات غیرعادی دما یا شرایط مکانیکی نامناسب به حداقل برسد. همچنین پارامترهای مربوط به نقطه صفر، محدوده اندازهگیری و چگالی سیال باید متناسب با شرایط واقعی مخزن تنظیم شوند. پس از نصب نیز انجام تست عملکرد و مقایسه مقدار اندازهگیریشده با شرایط واقعی فرآیند میتواند از صحت راهاندازی اطمینان بیشتری ایجاد کند.
از دیدگاه نگهداری، قابلیتهای تشخیصی و ذخیره اطلاعات در HistoROM/M-DAT مزیت قابل توجهی برای واحدهای ابزار دقیق محسوب میشود. اگر تنظیمات دستگاه بهدرستی ذخیره شده باشند، در بسیاری از سناریوهای تعمیراتی میتوان فرآیند بازیابی پارامترها را سریعتر انجام داد. این موضوع در کارخانههایی که دهها یا صدها تجهیز اندازهگیری در سرویس دارند میتواند زمان عیبیابی و توقف فرآیند را کاهش دهد. در کنار این قابلیت، بررسی دورهای وضعیت اتصال فرآیندی، آببندیها، کابلکشی و صحت مقدار اندازهگیری همچنان بخشی از برنامه نگهداری مناسب خواهد بود.
در مجموع، Deltapilot FMB70 را میتوان یک ترانسمیتر پیشرفته برای اندازهگیری هیدرواستاتیک سطح و فشار دانست که ترکیبی از فناوری Contite، دقت بالا، طراحی ماژولار، قابلیت مدیریت اطلاعات با HistoROM/M-DAT و پشتیبانی از HART، PROFIBUS PA و FOUNDATION Fieldbus را ارائه میکند. امکان استفاده در فرآیندهای صنعتی و بهداشتی، وجود گزینههای مختلف اتصال و برخورداری از تأییدیههای متنوع باعث شده است این خانواده در پروژههای مختلف ابزار دقیق مورد توجه قرار گیرد.
اگر قصد خرید Endress+Hauser Deltapilot FMB70 را دارید، بهتر است پیش از تصمیمگیری کد کامل تجهیز با نیاز فرآیند تطبیق داده شود. فروشگاه ابزار دقیق دراک در تهران میتواند برای بررسی موجودی، مشخصات فنی و انتخاب تجهیزات Endress+Hauser متناسب با نیاز پروژه مورد استفاده قرار گیرد. بهویژه هنگام خرید تجهیزات استوک، بررسی دقیق وضعیت فنی و مشخصات پلاک میتواند از خرید مدلی با رنج، اتصال یا پروتکل نامناسب جلوگیری کند. برای کسب اطلاعات دقیقتر درباره نصب، راهاندازی، کالیبراسیون، نگهداری و تنظیم پارامترهای Deltapilot FMB70 توصیه میشود کاتالوگ و مستندات فنی رسمی Endress+Hauser مربوط به کد سفارش دستگاه مطالعه شود. در صورت قرار دادن QR Code کاتالوگ FMB70 در صفحه محصول نیز کاربران میتوانند مستقیماً به مستندات فنی مورد نیاز دسترسی داشته باشند.
برای دانلود کاتالوگ اسکن کنید
