سوئیچ سطح Liquiphant FTL360 یک حسگر قابلاعتماد و مقاوم است که برای تشخیص سطح مایعات در مخازن، لولهها و ظروف طراحی شده است. این دستگاه از چنگال مرتعش (Vibrating Tuning Fork) استفاده میکند تا حضور یا عدم حضور مایع را با دقت بالا شناسایی کند. FTL360 یک جایگزین مطمئن برای سوئیچهای مکانیکی سنتی مانند سوئیچهای شناور است و در شرایط چالشبرانگیز مانند تلاطم، رسوبات، کف، حبابهای هوا یا لرزشهای محیطی عملکردی پایدار ارائه میدهد.
اصل عملکرد
Liquiphant FTL360 با ارتعاش چنگال خود در فرکانس تشدید عمل میکند. وقتی این چنگال در مایع غوطهور شود، فرکانس آن تغییر کرده و این تغییر توسط دستگاه تشخیص داده میشود. سپس این تغییر به یک سیگنال سوئیچینگ تبدیل میشود که میتواند برای تشخیص حداقل یا حداکثر سطح مایع تنظیم شود. این ویژگی باعث افزایش ایمنی و دقت عملکرد در کاربردهای مختلف میشود.
ویژگیها و مزایا
- عملکرد بدون نیاز به نگهداری: بدون قطعات متحرک، بدون نیاز به کالیبراسیون، مقاوم در برابر رسوبات و ذرات جامد.
- دقت و قابلیت اطمینان بالا: سوئیچینگ دقیق با دقت میلیمتری، حتی در محیطهای دشوار.
- ایمنی عملیاتی: مقاوم در برابر لرزشهای مکانیکی و تغییرات محیطی، با نظارت خودکار بر سلامت چنگال.
- نصب آسان: طراحی فشرده و سبک، مناسب برای فضاهای محدود.
- سازگاری گسترده: مستقل از خواص الکتریکی مایعات، قادر به تشخیص انواع مایعات با چگالیهای مختلف.
اتصالات فرآیندی
FTL360 دارای گزینههای متنوعی برای اتصال به فرآیند است، از جمله:

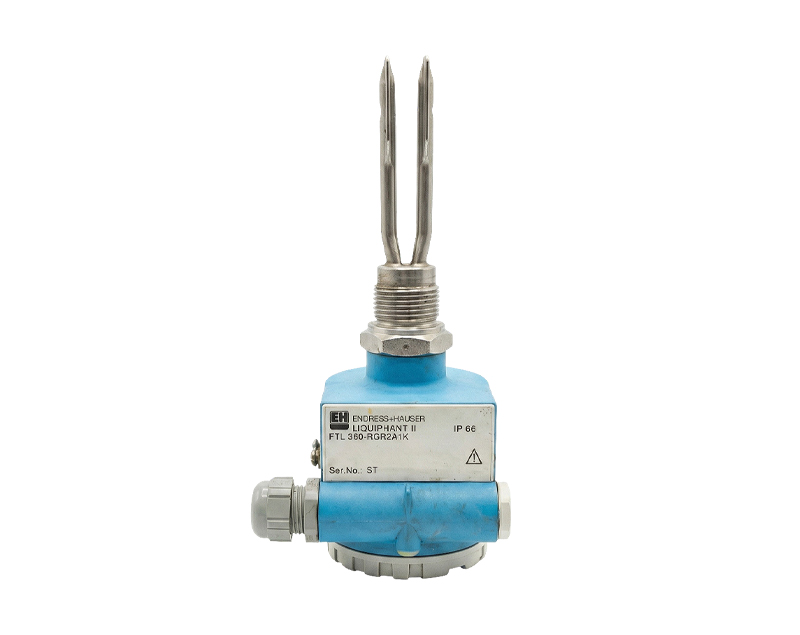

- اتصالات رزوهای: G 1 A یا 1″ NPT.

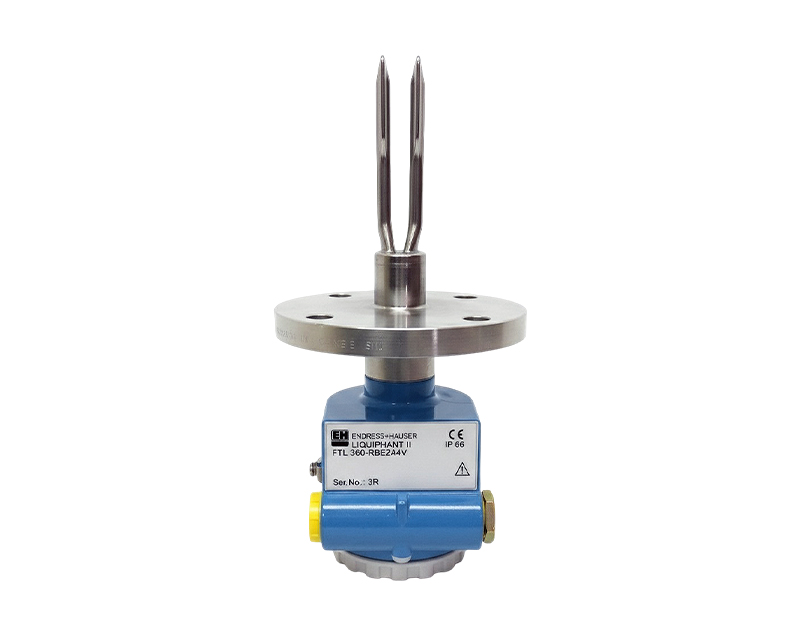

- اتصالات فلنجی: مطابق با استانداردهای DIN، ANSI و JIS.

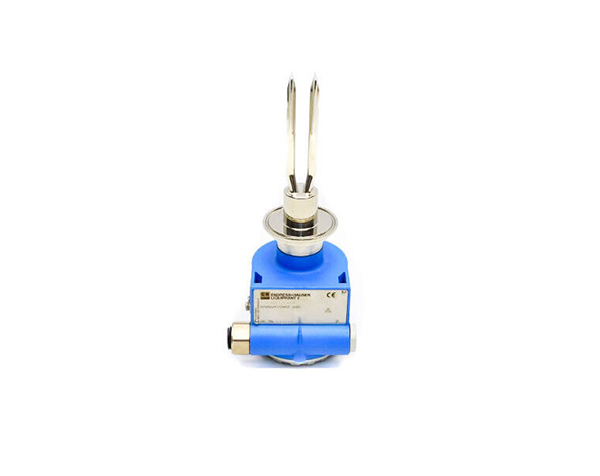

- اتصالات بهداشتی: مناسب برای صنایع غذایی و دارویی، شامل Triclamp® و سوکتهای جوشی.
- مواد بدنه: فولاد ضدزنگ 316 Ti یا Hastelloy C، با گزینههای پوششدهی برای مقاومت بیشتر.
گزینههای الکترونیکی
Liquiphant FTL360 با درجهای الکترونیکی مختلفی ارائه میشود تا با نیازهای متنوع برق و سیگنال سازگار باشد:
- FEL 31: اتصال دو سیم AC، مناسب برای ولتاژ 21V تا 253V.

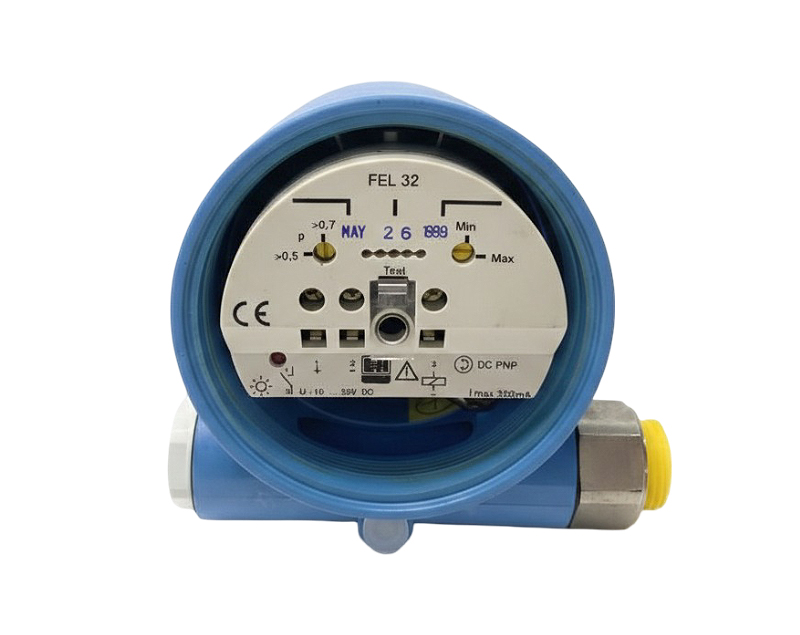

- FEL 32: اتصال سه سیم DC (PNP) با ولتاژ کاری 10V تا 55V.
- FEL 33: اتصال سه سیم DC (NPN) با ولتاژ کاری مشابه.
- FEL 34: اتصال چندمنظوره AC/DC با خروجی رله بدون پتانسیل.
درجهای الکترونیکی قابل تعویض هستند و بدون نیاز به کالیبراسیون مجدد نصب میشوند.
اطلاعات فنی
- دمای کاری: -40°C تا +150°C.
- دمای محیطی بدنه: -20°C تا +70°C.
- فشار کاری: تا 40 بار (600 psi).
- حداقل چگالی مایع: 0.5 گرم بر سانتیمتر مکعب.
- ویسکوزیته: تا 10,000 cSt.
- زمان پاسخ: حدود 0.4 ثانیه هنگام غوطهور شدن، 1 ثانیه هنگام آزاد شدن.
نحوه نصب
- نصب از بالا: برای تشخیص سطح حداکثر.
- نصب از کنار: برای نظارت بر حداقل سطح مایع.
- نصب در لوله: مناسب برای محافظت در برابر خشککاری پمپها.
- فاصله از دیواره مخزن: باید بهگونهای باشد که از ایجاد رسوب جلوگیری کند.
- حداقل قطر لوله: DN 50 برای مایعات با ویسکوزیته کم.
نتیجهگیری
Liquiphant FTL360 یک راهحل مطمئن و مقاوم برای نظارت بر سطح مایعات است. با طراحی فشرده، عملکرد بدون نیاز به نگهداری، سوئیچینگ دقیق و مقاومت بالا در برابر شرایط سخت محیطی، این دستگاه برای طیف وسیعی از کاربردهای صنعتی از جمله صنایع شیمیایی، غذایی، نفت و گاز، و تصفیه آب ایدهآل است.
