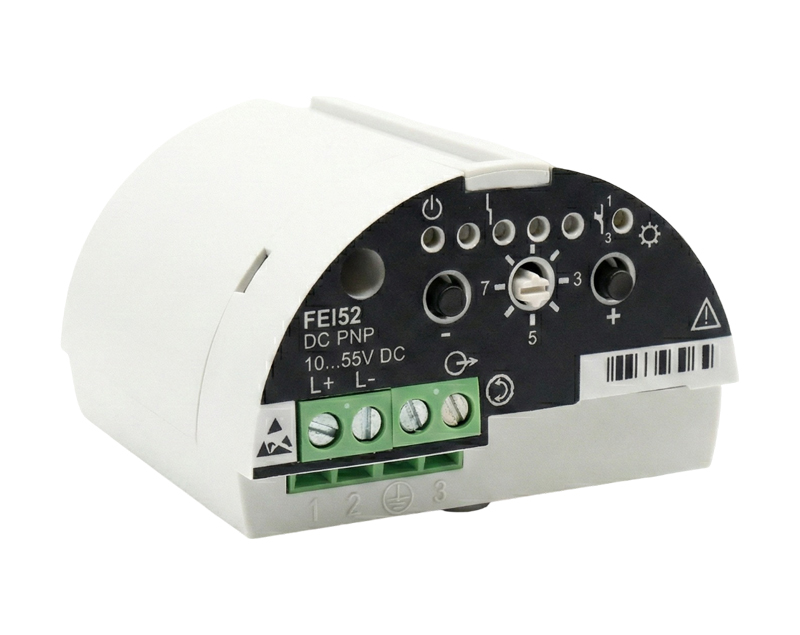

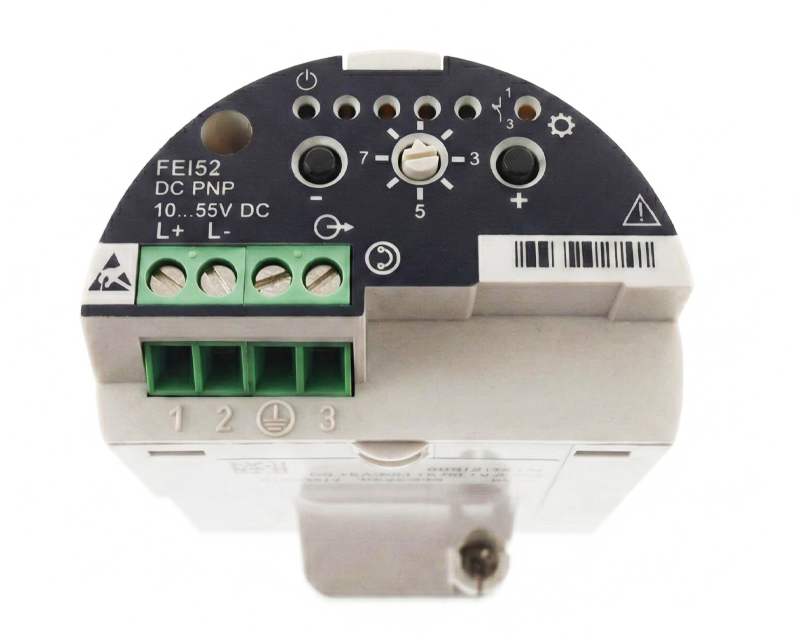

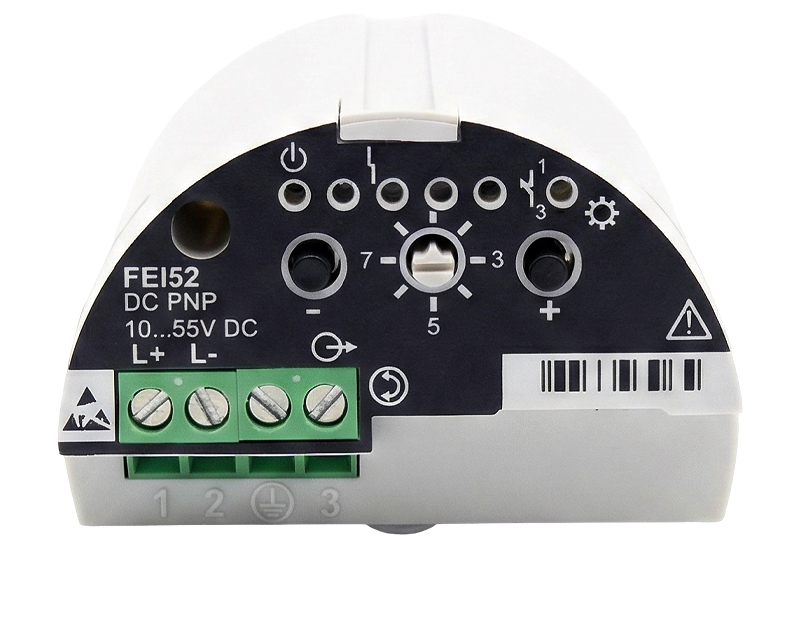

برد الکترونیکی FEI52 با شماره قطعه 71025819 یکی از ماژولهای الکترونیکی تخصصی در حوزه ابزار دقیق صنعتی است که بهطور ویژه برای استفاده در سوئیچهای سطح خانواده Liquiphant طراحی شده و نقش کلیدی در تبدیل سیگنال سنسور به خروجی قابل استفاده در سیستمهای کنترلی ایفا میکند. این برد در محصولات شرکت Endress+Hauser به کار میرود و بهعنوان یک الکترونیک اینسرت (Electronics Insert) قابل تعویض، امکان نگهداری، تعمیر و جایگزینی سریع را در سایت فراهم میکند. طراحی سه سیمه با ساختار خروجی PNP باعث شده این برد بهراحتی با ورودیهای دیجیتال PLC، کارتهای DI و سیستمهای کنترل صنعتی متداول سازگار باشد و بدون نیاز به مبدل اضافی، سیگنال وضعیت سطح را منتقل کند. در ساختار سه سیمه PNP، یک سیم به تغذیه مثبت، یک سیم به نول یا منفی و سیم سوم بهعنوان خروجی سوئیچینگ در نظر گرفته میشود و در حالت فعال، ولتاژ مثبت را به بار اعمال میکند؛ این معماری در بسیاری از تابلوهای کنترل صنعتی استاندارد رایج است و از نظر عیبیابی نیز شفافیت بالایی دارد.
از نظر مشخصات الکتریکی، FEI52 در بازه ولتاژ 10 تا 55 ولت DC کار میکند که این گستره وسیع، انعطافپذیری بالایی در طراحی سیستم ایجاد میکند. در بسیاری از پروژههای صنعتی، تغذیه 24 ولت DC بهعنوان استاندارد استفاده میشود، اما امکان کار تا 55 ولت باعث میشود این برد در کاربردهای خاص با سطوح ولتاژ بالاتر نیز بدون نیاز به رگولاتور خارجی مورد استفاده قرار گیرد. جریان مصرفی کمتر از 20 میلیآمپر نشاندهنده طراحی کممصرف مدار داخلی است که به کاهش بار روی منبع تغذیه تابلو کمک میکند. مصرف توان در حالت بدون بار حداکثر 0.9 وات و در حالت بار کامل تا 1.6 وات (در جریان 350 میلیآمپر) تعریف شده که بیانگر رفتار پایدار مدار در شرایط عملیاتی مختلف است. این اعداد برای مهندسان برق اهمیت زیادی دارند زیرا در محاسبات حرارتی، انتخاب پاورساپلای و طراحی حفاظتهای تابلو لحاظ میشوند. مصرف انرژی بهینه و پایدار یکی از نقاط قوت اصلی این برد محسوب میشود زیرا در سیستمهایی که چندین سنسور سطح بهصورت موازی نصب شدهاند، مجموع مصرف میتواند قابل توجه باشد.
از منظر ایمنی الکتریکی، وجود حفاظت در برابر اتصال معکوس قطبیت یک ویژگی حیاتی است. در محیطهای صنعتی، بهویژه هنگام نصب یا سرویس دورهای، احتمال اشتباه در سیمبندی وجود دارد. این سیستم حفاظتی از آسیب دیدن قطعات داخلی در صورت جابجایی مثبت و منفی جلوگیری میکند و هزینههای ناشی از خرابی ناگهانی را کاهش میدهد. همچنین ولتاژ جداسازی 3.7 کیلوولت نشان میدهد که مدار از نظر ایزولاسیون الکتریکی در سطح بالایی قرار دارد و میتواند در برابر پالسهای گذرا و نویزهای شدید صنعتی مقاومت کند. قرارگیری در دسته اضافهولتاژ II نیز به این معناست که این تجهیز برای استفاده در شبکههای تغذیه داخلی و بارهای متصل به سیستم توزیع ثابت طراحی شده و الزامات استاندارد مربوط به اضافهولتاژهای گذرا را رعایت میکند. این سطح از ایزولاسیون برای محیطهایی با اینورترها، موتورها و بارهای القایی اهمیت ویژهای دارد زیرا از انتقال نویز به مدار اندازهگیری جلوگیری میکند و پایداری سیگنال را تضمین مینماید.
در بخش خروجی، حداکثر ولتاژ بار 55 ولت و حداکثر جریان بار 350 میلیآمپر تعریف شده است. این خروجی دارای حفاظت در برابر اضافهبار و اتصال کوتاه است که از ترانزیستور سوئیچینگ داخلی محافظت میکند. جریان نشتی کمتر از 100 میکروآمپر در حالت قطع (ترانزیستور مسدود) تضمین میکند که ورودیهای حساس PLC به اشتباه فعال نشوند؛ این موضوع بهخصوص در سیستمهایی با ورودیهای High Impedance اهمیت دارد. ولتاژ باقیمانده کمتر از 3 ولت در حالت روشن نیز نشان میدهد افت ولتاژ روی ترانزیستور در حالت هدایت محدود است و بار متصل تقریباً ولتاژ کامل را دریافت میکند. همچنین حداکثر ظرفیت خازنی بار 0.5 میکروفاراد در 55 ولت و 1 میکروفاراد در 24 ولت مشخص شده که برای مهندسان کنترل هنگام اتصال کابلهای طولانی یا بارهای دارای ظرفیت داخلی اهمیت دارد، زیرا ظرفیت بیش از حد میتواند باعث تاخیر در سوئیچینگ یا تنش لحظهای روی خروجی شود. رعایت این مقادیر در طراحی، از بروز خطاهای ناخواسته در راهاندازی جلوگیری میکند.
این برد بهطور اختصاصی در سنسورهای سطح سری Liquiphant شامل مدلهای FTI51، FTI52، FTI55، FTI56 و FTI77 استفاده میشود. این سنسورها بر پایه فناوری ارتعاشی (Vibronic) کار میکنند و برای تشخیص نقطهای سطح مایعات در شرایط مختلف فرآیندی طراحی شدهاند. در این ساختار، تیغه ارتعاشی سنسور هنگام تماس با سیال دچار تغییر فرکانس میشود و الکترونیک اینسرت FEI52 این تغییر را پردازش کرده و به سیگنال سوئیچینگ تبدیل میکند. بنابراین کیفیت و پایداری این برد مستقیماً بر دقت و اطمینان عملکرد کل سیستم اثرگذار است. در صنایعی مانند نفت و گاز، پتروشیمی، صنایع غذایی، دارویی و نیروگاهی که کنترل سطح مخازن اهمیت ایمنی و اقتصادی دارد، انتخاب الکترونیک مناسب نقش تعیینکنندهای در جلوگیری از سرریز، خشککار کردن پمپها یا ایجاد شرایط ناایمن ایفا میکند.
از نظر بهرهبرداری عملی، یکی از مزایای مهم FEI52 قابلیت تعویض سریع آن بدون نیاز به تعویض کل سنسور است. در بسیاری از سایتهای صنعتی، بدنه و قسمت مکانیکی سنسور ممکن است سالم باشد اما برد الکترونیکی به دلیل نوسانات شدید یا شرایط خاص محیطی آسیب ببیند. در چنین شرایطی، جایگزینی صرفاً اینسرت الکترونیکی باعث کاهش هزینه و زمان توقف خط تولید میشود. همچنین طراحی ماژولار این سری باعث میشود مهندسان بتوانند بسته به نیاز پروژه، نوع خروجی مناسب را انتخاب کنند و در صورت تغییر استراتژی کنترل، آن را ارتقا دهند. این انعطافپذیری در نگهداری و ارتقا، هزینه مالکیت کل سیستم را کاهش میدهد.
در بازار ایران، تأمین قطعات اصلی ابزار دقیق بهویژه برندهای اروپایی نیازمند دسترسی به منابع معتبر است. فروشگاه دراک تهران واقع در لالهزار بهعنوان یکی از مراکز تخصصی تأمین تجهیزات ابزار دقیق، امکان تهیه برد الکترونیکی FEI52 با شماره فنی 71025819 را فراهم میکند و میتواند مشاوره فنی لازم برای اطمینان از تطابق دقیق قطعه با مدل سنسور نصبشده را ارائه دهد. توجه به اصالت کالا، تطابق شماره سریال و شرایط نگهداری قطعه از مواردی است که هنگام خرید باید مدنظر قرار گیرد، زیرا استفاده از قطعات غیر اصلی میتواند عملکرد سیستم ایمنی سطح را مختل کند.
در جمعبندی میتوان گفت برد الکترونیکی FEI52 یک ماژول تخصصی با طراحی صنعتی، ایزولاسیون بالا، خروجی PNP پایدار و حفاظتهای داخلی کامل است که برای کار در شرایط فرآیندی سخت توسعه یافته است. بازه ولتاژ گسترده، جریان خروجی مناسب، حفاظت در برابر اتصال معکوس و اضافهبار، و سازگاری کامل با سنسورهای Liquiphant باعث شده این برد بهعنوان یک گزینه مطمئن در سیستمهای سوئیچینگ سطح شناخته شود. اگر هدف شما دستیابی به عملکرد پایدار، ایمن و قابل اعتماد در کنترل سطح مخازن صنعتی است، انتخاب الکترونیک اینسرت مناسب مانند FEI52 یک تصمیم فنی کلیدی خواهد بود که تأثیر مستقیم بر ایمنی فرآیند و پایداری تولید دارد.
