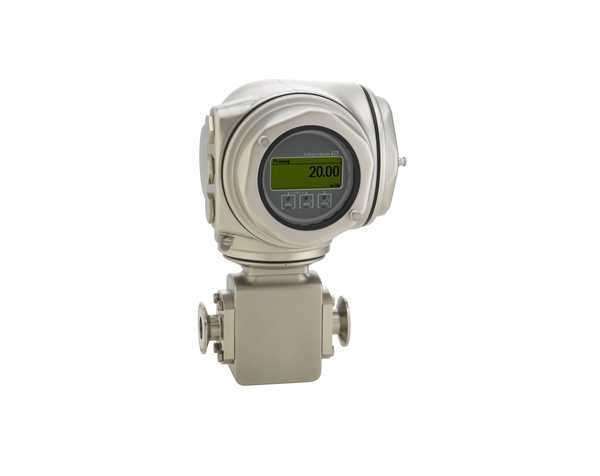

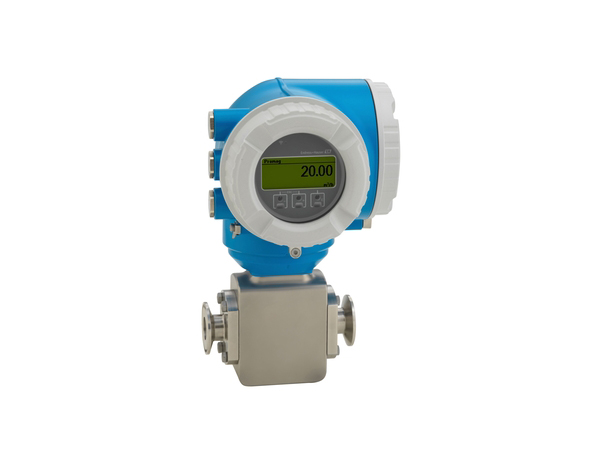

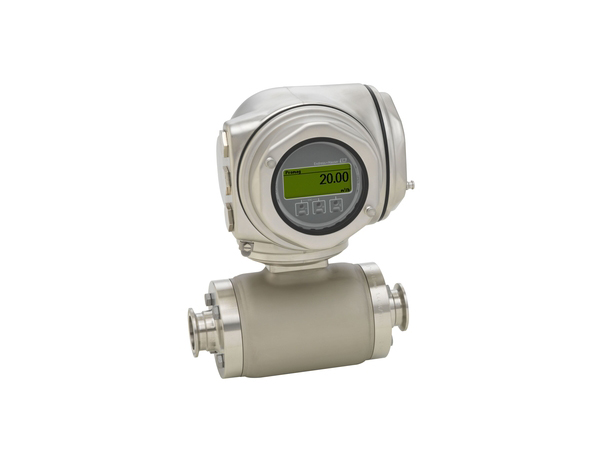

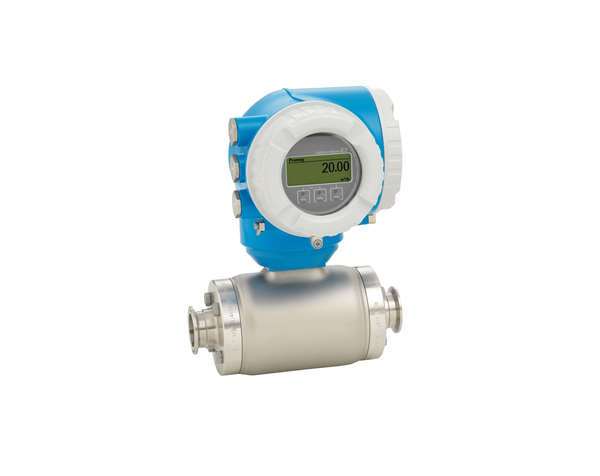

فلومتر الکترومغناطیسی / Proline Promag H 300

برای استعلام قیمت تماس بگیرید

در انبار

Promag H 300 بر اساس اصل الکترومغناطیسی فارادی عمل می‌کند. وقتی یک سیال رسانا از میان میدان مغناطیسی عبور می‌کند، ولتاژی القا می‌شود که مستقیماً با سرعت سیال متناسب است.

  • اصل اندازه‌گیری: الکترومغناطیسی
  • متغیرهای اندازه‌گیری: جریان حجمی، دما (اختیاری)، هدایت الکتریکی، جریان جرمی (محاسبه‌شده)
  • محدوده اندازه‌گیری: 0.01 تا 10 متر بر ثانیه (0.03 تا 33 فوت بر ثانیه)
  • محدوده جریان عملیاتی: بیش از 1000:1
  • سیگنال ورودی: مقادیر خارجی از طریق HART، ورودی جریان یا پروتکل‌های دیجیتال
  • سیگنال خروجی: خروجی جریان (4 تا 20 میلی‌آمپر HART)، خروجی پالس و فرکانس
  • منبع تغذیه: DC 24V یا AC 100-240V
  • مصرف انرژی: حداکثر 10 وات
  • مواد: بدنه سنسور از فولاد ضد زنگ، لاینر PFA و قابلیت شستشو با CIP/SIP.
مارک ها:

فلومتر الکترومغناطیسی Proline Promag H 300 از شرکت Endress+Hauser برای کاربردهای بهداشتی طراحی شده است که نیاز به اندازه‌گیری دقیق و قابل‌اعتماد جریان دارند. محتوا شامل عملکرد، طراحی سیستم، مشخصات فنی، نصب، راه‌اندازی و گواهی‌های مرتبط با این دستگاه است.


Promag H 300 بر اساس اصل الکترومغناطیسی فارادی عمل می‌کند. وقتی یک سیال رسانا از میان میدان مغناطیسی عبور می‌کند، ولتاژی القا می‌شود که مستقیماً با سرعت سیال متناسب است. دو الکترود این ولتاژ را اندازه می‌گیرند و حجم جریان از طریق سطح مقطع لوله و سرعت سیال محاسبه می‌شود. میدان مغناطیسی با جریان مستقیم و قطبیت متناوب تولید می‌شود. این روش باعث می‌شود دستگاه به تغییرات فشار، چگالی، دما و ویسکوزیته حساس نباشد.

این دستگاه شامل یک فرستنده (Proline 300) و یک سنسور (Promag H) است و به‌صورت یکپارچه یا کامپکت نیز موجود است. فرستنده با نمایشگر نور پس‌زمینه و کنترل لمسی عرضه شده و امکان اتصال به WLAN را فراهم می‌کند. همچنین، پیکربندی و کنترل از راه دور با ابزارهایی مانند FieldCare و DeviceCare یا مرورگر وب ممکن است. سنسور این دستگاه برای قطرهای اسمی متنوع (DN 2 تا 150) مناسب است.


مشخصات فنی

  • اصل اندازه‌گیری: الکترومغناطیسی
  • متغیرهای اندازه‌گیری: جریان حجمی، دما (اختیاری)، هدایت الکتریکی، جریان جرمی (محاسبه‌شده)
  • محدوده اندازه‌گیری: 0.01 تا 10 متر بر ثانیه (0.03 تا 33 فوت بر ثانیه)
  • محدوده جریان عملیاتی: بیش از 1000:1
  • سیگنال ورودی: مقادیر خارجی از طریق HART، ورودی جریان یا پروتکل‌های دیجیتال
  • سیگنال خروجی: خروجی جریان (4 تا 20 میلی‌آمپر HART)، خروجی پالس و فرکانس
  • منبع تغذیه: DC 24V یا AC 100-240V
  • مصرف انرژی: حداکثر 10 وات
  • مواد: بدنه سنسور از فولاد ضد زنگ، لاینر PFA و قابلیت شستشو با CIP/SIP.

نصب و راه‌اندازی

  • محل نصب: نصب در لوله‌های رو به بالا ترجیح داده می‌شود.
  • جهت‌دهی: جهت‌دهی عمودی برای سیستم‌های خودتخلیه مناسب‌تر است.
  • لوله‌های ورودی و خروجی: حداقل 5 برابر قطر اسمی در بالادست و 2 برابر قطر اسمی در پایین‌دست رعایت شود.
  • ورودی کابل: گزینه‌های متنوع شامل M20 × 1.5, G ½” و NPT ½” موجود است.

عملکرد و نگهداری

  • عملیات در محل: نمایشگر گرافیکی 4 خطی با کنترل لمسی
  • عملیات از راه دور: از طریق WLAN، HART و ابزارهایی مانند SmartBlue
  • مدیریت داده‌ها: سیستم HistoROM برای ذخیره و بازیابی داده‌ها
  • تشخیص خطا: شامل فناوری Heartbeat و پیام‌های خطای دقیق.

گواهی‌ها و تأییدیه‌ها

  • علامت CE: مطابق با استانداردهای اتحادیه اروپا
  • تأییدیه Ex: برای مناطق خطرناک (ATEX, IECEx)
  • سازگاری بهداشتی: مطابق با 3-A SSI 28-06 و EHEDG
  • ایمنی عملکردی: مناسب برای سیستم‌های SIL 2 و SIL 3
  • گواهی‌های Fieldbus: پشتیبانی از HART, PROFINET, EtherNet/IP.

نتیجه‌گیری

Proline Promag H 300 با طراحی پیشرفته و گواهی‌های گسترده، یک راه‌حل قابل‌اعتماد برای کاربردهای بهداشتی در صنایع مختلف است. این دستگاه با ارائه دقت بالا و قابلیت‌های پیشرفته، نیازهای متنوع کاربران را برآورده می‌کند.

برای دانلود کاتالوگ اسکن کنید

برای دانلود کاتالوگ اسکن کنید

Promag H 300 یکی از دقیق‌ترین و قابل اعتمادترین فلومترهای الکترومغناطیسی در بازار است که به طور گسترده در صنایع مختلف، به ویژه صنایع غذایی و دارویی، مورد استفاده قرار می‌گیرد. این فلومتر در سایزهای مختلفی تولید می‌شود تا بتوان آن را برای طیف وسیعی از کاربردها و اندازه لوله‌ها به کار برد.

درک کدگذاری سایز

قبل از انتخاب سایز مناسب، لازم است با کدگذاری سایزهای این فلومتر آشنا شوید. به عنوان مثال، کد "Promag H 300, 5H3B02, DN02 1/12"" به معنای موارد زیر است:

  • Promag H 300: مدل فلومتر
  • 5H3B02: کد شناسایی محصول
  • DN02 1/12": قطر داخلی لوله (در این مورد 1/12 اینچ یا 2 میلی‌متر)

جدول سایزهای موجود

جدول زیر لیستی از سایزهای رایج فلومتر Promag H 300 را نشان می‌دهد:

کد محصول قطر داخلی لوله (DN) معادل اینچ توضیحات اضافی
5H3B02 DN02 1/12"
5H3B04 DN04 5/32"
5H3B08 DN08 5/16"
5H3B15 DN15 1/2"
5H3B1F DN150 6"
5H3B1H DN100 4"
5H3B1Z DN125 5"
5H3B22 1" ODT,SMS,ASME 1 اینچ (با اتصالات ODT,SMS,ASME)
5H3B26 DN25 DIN, JIS 25 میلی‌متر (استانداردهای DIN و JIS)
5H3B40 DN40 1 1/2"
5H3B50 DN50 2"
5H3B65 DN65 2 1/2"
5H3B80 DN80 3"

نکات مهم در انتخاب سایز

  • قطر داخلی لوله: مهمترین عامل در انتخاب سایز فلومتر، قطر داخلی لوله است. فلومتر باید به گونه‌ای انتخاب شود که کاملاً داخل لوله قرار گیرد و هیچ فاصله‌ای بین دیواره لوله و فلومتر وجود نداشته باشد.
  • نوع اتصال: به نوع اتصالی که لوله شما دارد توجه کنید. برخی از فلومترها با اتصالات خاص مانند ODT، SMS یا DIN تولید می‌شوند.
  • جنس لوله: جنس لوله نیز می‌تواند در انتخاب نوع اتصال و مواد سازنده فلومتر موثر باشد.
  • سیال مورد اندازه گیری: نوع سیال، دما، فشار و هدایت الکتریکی سیال نیز در انتخاب مواد سازنده فلومتر موثر است.
  • دقت اندازه گیری: دقت مورد نیاز برای اندازه‌گیری جریان نیز در انتخاب مدل فلومتر موثر است.
