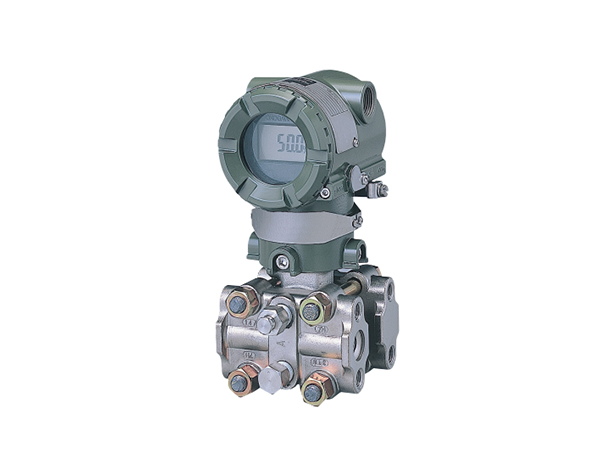

ترانسمیتر فشار / EJA430A

ترانسمیتر فشار EJA430A یکی از محصولات برجسته شرکت Yokogawa است که برای اندازه‌گیری فشار مایعات، گازها و بخار طراحی شده است. این دستگاه با دقت بالا و ویژگی‌های کارآمد، یک انتخاب مناسب برای کاربردهای صنعتی محسوب می‌شود. ترانسمیتر EJA430A سیگنال 4 تا 20 میلی‌آمپر DC متناسب با فشار اندازه‌گیری شده تولید می‌کند و امکان تنظیم و مانیتورینگ از راه دور را از طریق پروتکل‌های ارتباطی مانند BRAIN™، CENTUM CS™ یا µXL™ و HART® 275 فراهم می‌آورد.

مشخصات

دقت کالیبراسیون

• دقت: ±0.065% از Span (شامل خطی بودن، هیسترزیس و تکرارپذیری) برای Spanهای زیر X
• فرمول: ±[0.015 + 0.05 Span]% از Span
• مقادیر X:
  • کپسول A: 0.3 MPa (43 psi)
  • کپسول B: 1.4 MPa (200 psi)

تأثیرات دمای محیط

• مقدار: ±[0.084% Span + 0.017% URL] برای هر تغییر 28 درجه سانتیگراد (50 درجه فارنهایت)

پایداری

• مدت زمان: ±0.1% از URL برای هر 60 ماه

تأثیرات منبع تغذیه

• مقدار: ±0.005% برای هر ولت (از 21.6 تا 32 ولت DC، 350 اهم)

مشخصات عملکردی

محدوده اندازه‌گیری

• کپسول A: 0.03 تا 3 MPa (Span)، -0.1 تا 3 MPa (Range)
• کپسول B: 0.14 تا 14 MPa (Span)، -0.1 تا 14 MPa (Range)

محدودیت‌های تنظیم صفر

• امکان بالا یا پایین بردن صفر در محدوده Lower و Upper Range Limit کپسول.

تنظیم صفر خارجی

• ویژگی: امکان تنظیم پیوسته صفر با وضوح 0.01% از Span
• روش: استفاده از نشانگر دیجیتال با سوئیچ محدوده برای تنظیم Span.

تأثیر موقعیت نصب

• چرخش: چرخش در صفحه دیافراگم تاثیری ندارد.
• خم شدن: تا 90 درجه می‌تواند باعث جابجایی صفر تا 0.4 کیلو پاسکال (1.6 inH2O) شود که با تنظیم صفر قابل تصحیح است.

خروجی

• نوع: دو سیمه 4 تا 20 میلی‌آمپر DC
• پروتکل‌های ارتباطی: BRAIN یا HART FSK

آلارم خرابی

• مقیاس بالا: 110%، 21.6 میلی‌آمپر DC یا بیشتر (استاندارد)
• مقیاس پایین: −5%، 3.2 میلی‌آمپر DC یا کمتر (کد اختیاری /F1)

ثابت زمانی میرایی

• مقدار: 0.2 تا 64 ثانیه (تقویت‌کننده)
• ثابت زمانی کپسول: حدود 0.2 ثانیه (روغن سیلیکون)

مشخصات فیزیکی

دمای محیط

• محدوده: −40 تا 85 درجه سانتیگراد (−40 تا 185 درجه فارنهایت)

دمای فرآیند

• محدوده: −40 تا 120 درجه سانتیگراد (−40 تا 248 درجه فارنهایت)

رطوبت محیط

• محدوده: 5 تا 100% RH در دمای 40 درجه سانتیگراد (104 درجه فارنهایت)

نیازهای منبع تغذیه و بار

• مقدار: با منبع تغذیه 24 ولت DC، امکان استفاده از بار تا 570 اهم وجود دارد.

استانداردهای انطباق EMC

• مقدار: EN61326-1 کلاس A، جدول 2 (برای مکان‌های صنعتی)

مواد قسمت‌های مرطوب

• اجزا: دیافراگم، فلنج پوشش، اتصال فرآیند، پلاگین تخلیه/تهویه

مواد قسمت‌های غیر مرطوب

• محفظه: آلیاژ آلومینیوم ریخته‌گری کم مس با رنگ پلی‌یورتان
• درجه حفاظت: IP67، نوع 4X

وزن

• مقدار: 3.9 کیلوگرم (8.6 پوند) بدون نشانگر یکپارچه، براکت نصب و اتصال فرآیند.

اتصالات

• نوع: DIN 19213 با رزوه ماده 7/16 اینچ × 20 unf
