ماژول الکترونیک / XPF0001-X1

شرکت Endress+Hauser، به عنوان پیشرو جهانی در ابزار دقیق اندازه‌گیری، کنترل و اتوماسیون فرآیند، طیف گسترده‌ای از تجهیزات و قطعات یدکی با کیفیت بالا را ارائه می‌دهد. ماژول الکترونیک اصلی با کد سفارش XPF0001-X1، یکی از این قطعات حیاتی و اصلی (Genuine Spare Part) است که به طور خاص برای سری محبوب و قابل اعتماد سطح‌سنج‌های راداری هدایت‌موجی (Guided Wave Radar – GWR) مدل Levelflex FMP5x طراحی شده است. این ماژول به عنوان “مغز” دستگاه عمل کرده و وظیفه پردازش سیگنال‌ها، محاسبه سطح و برقراری ارتباط با سیستم کنترل را بر عهده دارد.

معرفی سری Levelflex FMP5x:

سطح‌سنج‌های سری Levelflex FMP5x از Endress+Hauser، راه‌حل‌هایی پیشرفته برای اندازه‌گیری پیوسته سطح مایعات و مواد جامد فله‌ای هستند. این تجهیزات با استفاده از فناوری رادار هدایت‌موجی، حتی در شرایط فرآیندی چالش‌برانگیز مانند وجود گرد و غبار، بخار، تغییر خواص سیال، تشکیل رسوب روی پروب و میعان، اندازه‌گیری‌های دقیق و قابل اتکایی را ارائه می‌دهند. قابلیت اطمینان بالا و تطبیق‌پذیری این سری، آن‌ها را به انتخابی ایده‌آل در صنایع مختلف از جمله شیمیایی، نفت و گاز، پتروشیمی، انرژی، آب و فاضلاب، مواد غذایی و آشامیدنی و صنایع معدنی تبدیل کرده است.

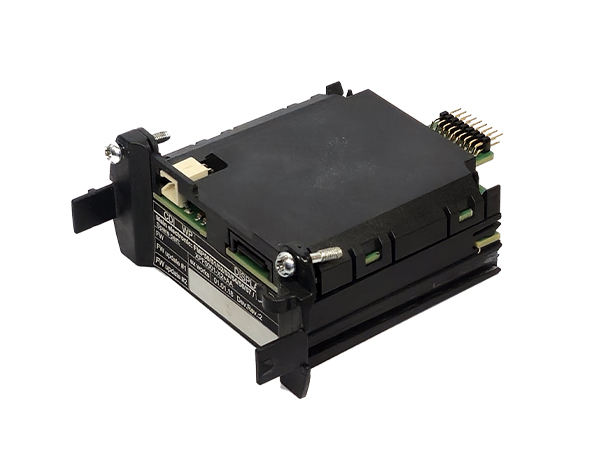

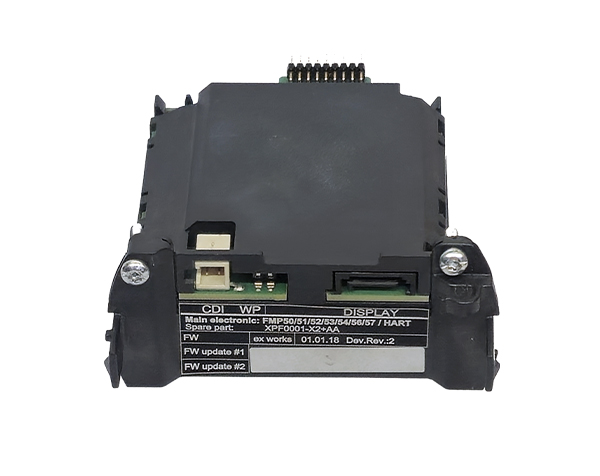

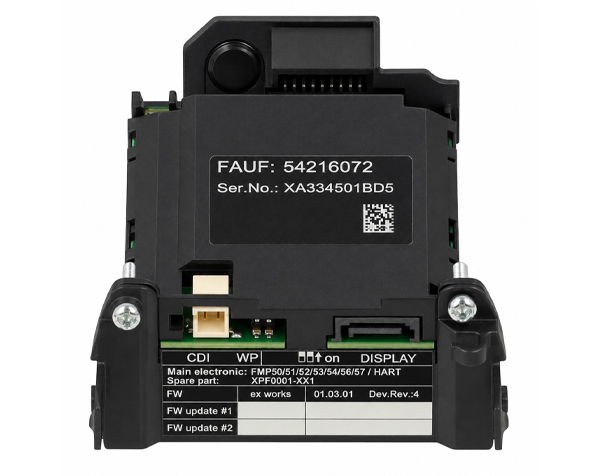

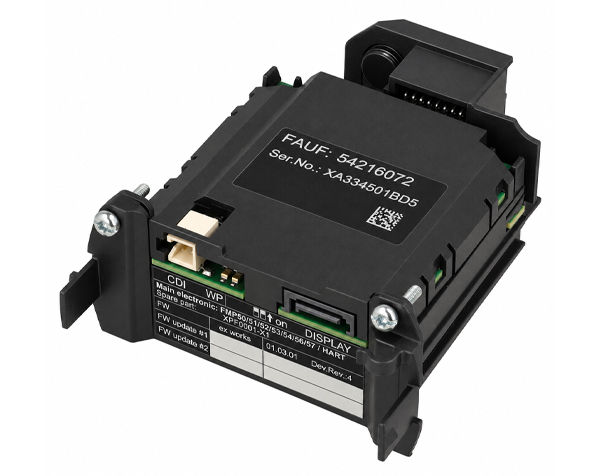

جزئیات محصول: ماژول الکترونیک XPF0001-X1:

• نوع محصول: ماژول الکترونیک اصلی (Main Electronics Module) – قطعه یدکی
• کد سفارش دقیق: XPF0001-X1
• سازنده: Endress+Hauser Electronics
• خانواده محصول سازگار: Levelflex FMP5x

سازگاری:

این ماژول الکترونیک به طور مشخص برای استفاده در مدل‌های زیر از سری Levelflex FMP5x طراحی و تایید شده است (بر اساس کد ‘X’ در ساختار کد سفارش):

• FMP50: برای کاربردهای پایه در مایعات
• FMP51: مدل استاندارد و پرکاربرد برای مایعات در اکثر صنایع
• FMP52: برای کاربردهای بهداشتی (Hygienic) در صنایع غذایی و دارویی
• FMP53: مدل پیشرفته با قابلیت‌های خاص برای کاربردهای بهداشتی
• FMP54: طراحی شده برای کاربردهای دما و فشار بالا در صنایع نفت، گاز و پتروشیمی
• FMP56: برای اندازه‌گیری سطح مواد جامد فله‌ای (پودرها، گرانول‌ها)
• FMP57: مدل مقاوم برای اندازه‌گیری سطح مواد جامد در شرایط سخت

(توجه: هرچند در بخش “Usage” به FMP55 نیز اشاره شده، اما ساختار کد ‘X‘ در این سفارش خاص (XPF0001) آن را مستثنی کرده است. لطفا برای اطمینان کامل، سازگاری را با شماره سریال دستگاه خود بررسی کنید.)

ویژگی‌های کلیدی ماژول XPF0001-X1:

1. پردازشگر مرکزی: این ماژول واحد پردازش اصلی سطح‌سنج است. سیگنال‌های راداری بازتاب شده از سطح ماده را دریافت، تحلیل و بر اساس زمان پرواز (Time-of-Flight)، سطح دقیق را محاسبه می‌کند.
2. خروجی استاندارد صنعتی: مجهز به خروجی آنالوگ 4-20mA است که یک سیگنال استاندارد و قابل اعتماد برای انتقال داده‌های سطح به سیستم‌های کنترل (PLC, DCS) می‌باشد.
3. پروتکل ارتباطی HART 7: علاوه بر سیگنال آنالوگ، این ماژول از پروتکل HART نسخه 7 پشتیبانی می‌کند. این قابلیت امکان ارتباط دیجیتال دوطرفه بر روی همان سیم‌کشی 4-20mA را فراهم می‌آورد. مزایای HART 7 شامل:
   • پیکربندی، تنظیم و کالیبراسیون آسان‌تر دستگاه از راه دور (اتاق کنترل یا با استفاده از Field Communicator).
   • دسترسی به اطلاعات تشخیصی (Diagnostic) پیشرفته برای نگهداری و عیب‌یابی سریع‌تر.
   • انتقال متغیرهای فرآیندی اضافی (در صورت پشتیبانی توسط دستگاه).
   • سازگاری بهبود یافته و ویژگی‌های پیشرفته نسبت به نسخه‌های قبلی HART.
4. زبان عملیاتی: این نسخه خاص (کد ‘AA’) با زبان عملیاتی انگلیسی (English) به عنوان زبان پیش‌فرض برای منوها و تنظیمات ارائه می‌شود.

مزایای استفاده از قطعه یدکی اصلی Endress+Hauser:

• تضمین سازگاری: اطمینان کامل از تطابق فنی و فیزیکی با دستگاه‌های FMP5x مشخص شده.
• حفظ عملکرد اصلی: بازیابی عملکرد دستگاه به مشخصات اولیه کارخانه.
• قابلیت اطمینان: استفاده از قطعات با کیفیت بالا و تست شده توسط سازنده.
• حفظ گواهینامه‌ها: اطمینان از اینکه دستگاه پس از تعمیر همچنان الزامات ایمنی و عملکردی (مانند تاییدیه‌های ضدانفجار در صورت وجود) را برآورده می‌کند.
• سهولت در تعویض: طراحی شده برای جایگزینی آسان توسط تکنسین‌های آموزش‌دیده.

کاربرد:

این ماژول الکترونیک برای تیم‌های نگهداری و تعمیرات (Maintenance) و ابزار دقیق در صنایعی که از سطح‌سنج‌های سری Levelflex FMP50, FMP51, FMP52, FMP53, FMP54, FMP56 یا FMP57 استفاده می‌کنند، به عنوان یک قطعه یدکی ضروری برای تعمیر و بازگرداندن سریع دستگاه به چرخه عملیاتی، کاربرد دارد.

نکات سفارش و نصب:

• لطفاً قبل از سفارش، کد کامل XPF0001-X1را با نیاز خود و مشخصات فنی دستگاه اصلی مطابقت دهید.
• توصیه می‌شود نصب و راه‌اندازی این ماژول توسط پرسنل فنی مجرب و آشنا با تجهیزات Endress+Hauser و با رعایت دستورالعمل‌های ایمنی و راهنمای فنی دستگاه انجام شود.
