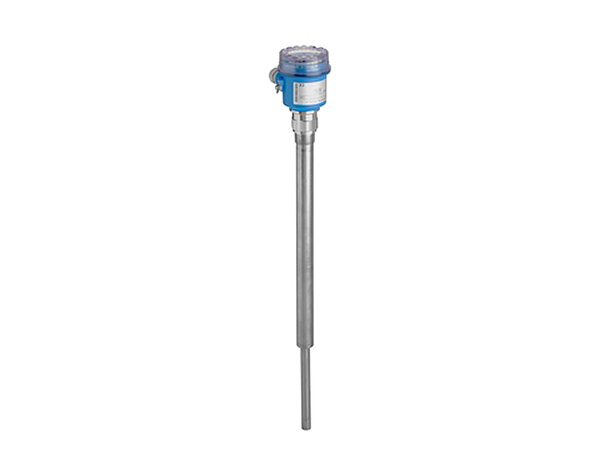

Soliphant FTM21: کلید تشخیص سطح ارتعاشی برای مواد فلهای
Soliphant FTM21 یکی از دستگاههای پیشرفته تشخیص سطح است که توسط Endress+Hauser تولید شده و به منظور تشخیص سطح مواد فلهای غیر سیال طراحی شده است. این دستگاه از فناوری ارتعاشی یا ویبرونیک برای اندازهگیری سطح مواد استفاده میکند و مناسب محیطهایی است که از گرد و غبار سنگین برخوردارند و یا نیاز به تجهیزات با گواهینامههای حفاظتی دارند.
با توجه به ویژگیهای منحصر به فرد طراحی و ساخت، Soliphant FTM21 میتواند در طیف وسیعی از صنایع شامل مواد غذایی، شیمیایی، ساختمانی و دارویی استفاده شود و با مزیت عدم نیاز به نگهداری مداوم، باعث صرفهجویی در هزینهها میگردد.
مکانیزم عملکرد دستگاه
Soliphant FTM21 از یک میله ارتعاشی بهره میبرد که به کمک یک درایو پیزوالکتریک به فرکانس رزونانس خود تحریک میشود. این ارتعاش به طور مداوم انجام میشود و زمانی که سطح ماده فلهای به این میله ارتعاشی برخورد کند، دامنه ارتعاش کاهش مییابد. این کاهش دامنه توسط سیستم الکترونیکی دستگاه شناسایی شده و به عنوان تغییر وضعیت سطح ماده تعبیر میشود. مکانیزم فوق باعث میشود که این دستگاه بسیار دقیق و قابل اعتماد عمل کند و قابلیت استفاده در شرایط محیطی سخت و پرخطر را داشته باشد.
مزایای استفاده از Soliphant FTM21
استفاده از Soliphant FTM21 در صنایع مختلف دارای مزایای بسیاری است که در زیر به آنها اشاره شده است:
نصب آسان و بدون نیاز به کالیبراسیون: دستگاه به صورت Plug and Play عمل میکند و بدون نیاز به تنظیمات پیچیده قابل نصب و بهرهبرداری است.
مقاومت در برابر ایجاد رسوب و تجمع ذرات: این ویژگی باعث میشود که حتی در مواد چسبنده نیز بتوان با دقت سطح را اندازهگیری کرد.
طول عمر بالا: به دلیل عدم وجود قطعات مکانیکی متحرک، استهلاک دستگاه پایین بوده و نیازی به تعمیرات مکرر ندارد.
قابلیت نصب در شرایط خطرناک: با دریافت گواهینامههای حفاظتی ATEX و سایر استانداردهای بینالمللی، دستگاه در محیطهای دارای گرد و غبار خطرناک به خوبی عمل میکند.
پایداری بالا در برابر ارتعاشات خارجی و نویز: این قابلیت، عملکرد دستگاه را در محیطهای صنعتی پر صدا و پر لرزش تضمین میکند.
کاربردها
۱. صنایع غذایی و آشامیدنی
Soliphant FTM21 در صنایع غذایی و آشامیدنی برای اندازهگیری سطح مواد فلهای مانند غلات، قهوه، شکر، برنج و سایر مواد در سیلوها، مخازن و هاپرها استفاده میشود. این دستگاه به دلیل طراحی مقاوم خود در برابر رطوبت و گرد و غبار، بسیار مناسب محیطهای این صنعت میباشد.
۲. صنایع شیمیایی
در صنایع شیمیایی، دستگاه به منظور تشخیص سطح مواد شیمیایی پودری، رنگدانهها، و سایر مواد فلهای در مخازن و راکتورها استفاده میشود. Soliphant FTM21 قابلیت تحمل مواد شیمیایی خورنده را دارد و به دلیل جنس سنسور از فولاد ضد زنگ (۳۱۶L)، در برابر خوردگی مقاوم است.
۳. صنایع ساختمانی
در صنایع ساختمانی، این دستگاه برای اندازهگیری سطح مواد ساختمانی مانند سیمان، ماسه، گچ و سایر مصالح ساختمانی کاربرد دارد. مقاومت دستگاه در برابر ساییدگی و عدم نیاز به نگهداری باعث میشود که استفاده از آن در این صنعت مقرون به صرفه و کارآمد باشد.
۴. صنایع دارویی
در صنایع دارویی، Soliphant FTM21 برای تشخیص سطح داروها، پودرها و سایر مواد فلهای در هاپرها و مخازن استفاده میشود. این دستگاه دارای تاییدیهها و گواهینامههای ایمنی و بهداشتی میباشد که امکان استفاده از آن در صنایع حساس مانند داروسازی را فراهم میکند.
طراحی و ساختار دستگاه
ساختار و مواد به کار رفته

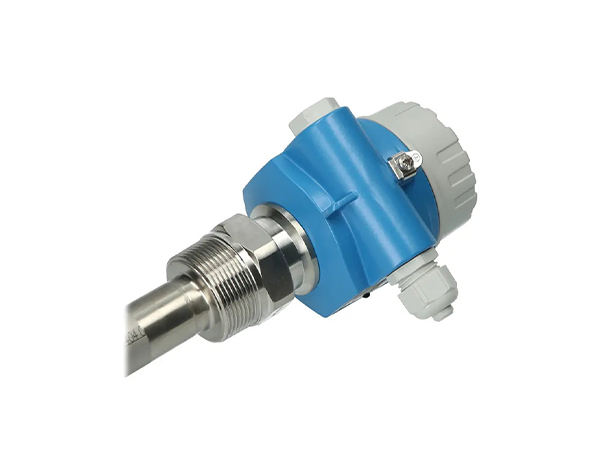

Soliphant FTM21 در طراحی خود از جنس فولاد ضد زنگ ۳۱۶L بهره میبرد که باعث مقاومت بالا در برابر خوردگی و سایش میشود. بدنه این دستگاه در دو نوع پوشش دار (پلاستیک F16) و آلومینیوم (F18) موجود است که هر دو نوع دارای درجه حفاظت IP66/IP67 میباشند و امکان استفاده از دستگاه در محیطهای مرطوب و گرد و غبار را فراهم میکنند.
ابعاد و نصب دستگاه
Soliphant FTM21 با طولهای متفاوت ۵۰۰ میلیمتر، ۱۰۰۰ میلیمتر و ۱۵۰۰ میلیمتر (۲۰، ۴۰ و ۶۰ اینچ) در دسترس است. این دستگاه با قابلیت نصب در هر جهتی، انعطافپذیری بالایی را برای استفاده در موقعیتهای مختلف فراهم میکند.
حالتهای ایمنی (Fail-Safe)
این دستگاه دارای دو حالت ایمنی است:
– حالت ایمنی حداقل (MIN): هنگامی که میله ارتعاشی پوشیده نمیشود، سیگنال به سمت حالت هشدار تغییر میکند. این حالت برای محافظت از عملکرد دستگاه در هنگام خالی بودن مخزن طراحی شده است.
– حالت ایمنی حداکثر (MAX): در این حالت، هنگامی که میله ارتعاشی پوشیده میشود، سیگنال به حالت هشدار تغییر میکند. این حالت برای جلوگیری از پرشدن بیش از حد مخزن طراحی شده است.
شرایط عملیاتی و محیطی
محدوده دما و فشار: Soliphant FTM21 میتواند در محدوده دمایی از -۴۰ تا ۷۰ درجه سانتیگراد عمل کند. همچنین، این دستگاه برای فشارهای کاری تا ۲۵ بار و فشار شکست تا ۱۰۰ بار طراحی شده است.
مقاومت در برابر شوک حرارتی: دستگاه میتواند تا شوک حرارتی ۱۲۰ درجه کلوین را تحمل کند.
مقاومت در برابر لرزش: این دستگاه دارای مقاومت بالایی در برابر لرزشهای صنعتی میباشد.
مقایسه با سایر تکنولوژیهای تشخیص سطح
در مقایسه با دستگاههای اولتراسونیک و راداری که به طور معمول در تشخیص سطح استفاده میشوند، Soliphant FTM21 چندین مزیت دارد:
1. دقت بیشتر در محیطهای پر گرد و غبار: برخلاف سنسورهای اولتراسونیک که ممکن است تحت تأثیر ذرات گرد و غبار قرار گیرند، Soliphant FTM21 به دلیل فناوری ارتعاشی خود، در محیطهای گرد و غبار بسیار دقیق عمل میکند.
2. عملکرد بدون نیاز به کالیبراسیون: برخلاف برخی سیستمهای راداری که نیاز به تنظیم و کالیبراسیون دارند، این دستگاه بدون نیاز به کالیبراسیون اولیه نصب و راهاندازی میشود.
3. قابلیت تحمل در برابر مواد چسبنده: Soliphant FTM21 به دلیل طراحی ارتعاشی خود، برای مواد چسبنده که ممکن است باعث ایجاد انسداد در سایر سیستمها شوند، ایدهآل است.
گواهینامهها و استانداردها
Soliphant FTM21 دارای تاییدیههای بینالمللی مهمی است که امکان استفاده از آن را در محیطهای صنعتی و پر خطر فراهم میکند. برخی از این تاییدیهها عبارتند از:
– گواهینامه ATEX: برای استفاده در محیطهای دارای گرد و غبار انفجاری.
– تاییدیه CSA و FM: برای استفاده در محیطهای دارای خطر اشتعال.
– گواهینامههای IEC Ex: این دستگاه با الزامات بینالمللی ایمنی و عملکردی مطابقت دارد.
نتیجهگیری
Soliphant FTM21 با طراحی منحصربهفرد و استفاده از فناوری ارتعاشی، گزینهای مناسب برای تشخیص سطح در صنایع مختلف است. این دستگاه با دارا بودن ویژگیهایی چون طول عمر بالا، عدم نیاز به نگهداری خاص، مقاومت در برابر شرایط محیطی سخت، و دقت بالا در تشخیص سطح، میتواند بهرهوری و ایمنی عملیات صنعتی را بهبود بخشد. این دستگاه با ترکیب قابلیتهای پیشرفته و طراحی مقاوم، به عنوان یک ابزار ضروری در صنایع مختلف شناخته میشود و برای کسانی که به دنبال دستگاهی کارآمد و قابل اعتماد هستند، توصیه میگردد.
