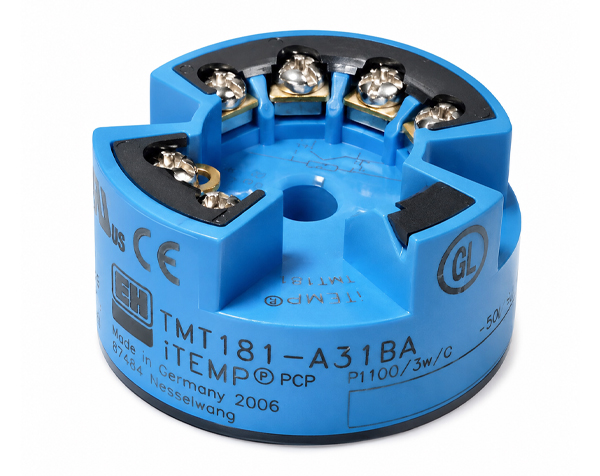

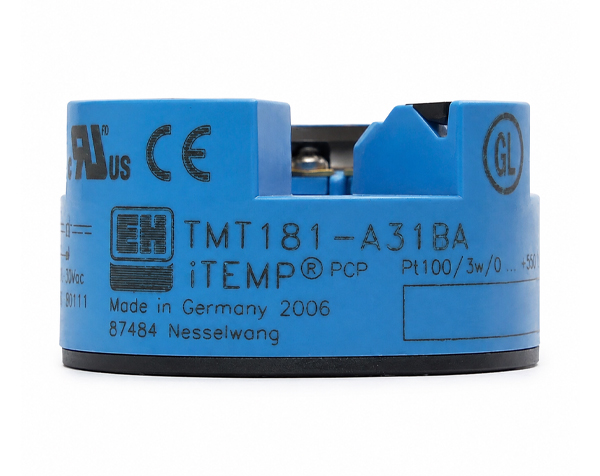

ترانسمیتر دما iTEMP TMT181، محصولی از شرکت Endress+Hauser، یک ابزار حیاتی برای تبدیل سیگنالهای مختلف سنسورهای دما و ولتاژ به یک سیگنال استاندارد آنالوگ ۴ تا ۲۰ میلیآمپر است. این دستگاه که به صورت ویژه برای نصب در ترمینال هد فرم B طراحی شده، با قابلیت برنامهریزی از طریق کامپیوتر (PCP)، انعطافپذیری فوقالعادهای را برای طیف گستردهای از کاربردهای صنعتی فراهم میکند. با توجه به ماهیت فنی و حساسیت بالای فرآیندهای صنعتی، TMT181 با دقت، قابلیت اطمینان و تطابق با استانداردهای بینالمللی، به عنوان یک راهحل بهینه برای اتوماسیون فرآیندها شناخته میشود. این ترانسمیتر با ویژگیهای کلیدی خود، مانند ایزولاسیون گالوانیکی، قابلیت پیکربندی آنلاین، و سیگنالدهی خطا، یک انتخاب مطمئن برای بهبود کارایی و ایمنی در محیطهای چالشبرانگیز است.
بررسی فنی و مشخصات ورودی (Input)
ترانسمیتر iTEMP TMT181 قادر به پذیرش انواع سیگنالهای ورودی از سنسورهای مختلف است که این ویژگی آن را به ابزاری چندکاره تبدیل میکند. این سیگنالها شامل موارد زیر میشوند:
- ترمومترهای مقاومتی (RTD): این ترانسمیتر از ترمومترهای مقاومتی Pt100، Pt500 و Pt1000 مطابق با استاندارد IEC 751 و همچنین Ni100، Ni500 و Ni1000 مطابق با DIN 43760 پشتیبانی میکند. برای Pt100، بازه اندازهگیری از -۲۰۰ تا ۸۵۰ درجه سانتیگراد (-۳۲۸ تا +۱۵۶۲ درجه فارنهایت) و برای Pt500 و Pt1000 از -۲۰۰ تا ۲۵۰ درجه سانتیگراد (-۳۲۸ تا +۴۸۲ درجه فارنهایت) تعریف شده است. حداقل بازه اندازهگیری برای همه این سنسورها ۱۰ کلوین (۱۸ درجه فارنهایت) است. TMT181 قابلیت اتصال ۲، ۳ و ۴ سیمه را فراهم میکند و همچنین امکان جبران مقاومت کابل تا ۲۰ اهم در اتصال ۲ سیمه وجود دارد. جریان سنسور در این حالت کمتر از ۰.۶ میلیآمپر است.
- ترموکوپلها (TC): این ترانسمیتر طیف وسیعی از ترموکوپلها را پشتیبانی میکند. این مدلها شامل B، E، J، K، N، R، S و T بر اساس استاندارد NIST Monograph 175 و IEC 584، و همچنین C، D، L، U و MoRe5-MoRe41 بر اساس استاندارد ASTM E 988 و DIN 43710 هستند. برای مثال، ترموکوپل نوع K بازه اندازهگیری از -۲۰۰ تا +۱۳۷۲ درجه سانتیگراد و نوع J از -۲۰۰ تا +۱۲۰۰ درجه سانتیگراد را پوشش میدهد. حداقل بازه اندازهگیری برای اکثر ترموکوپلها ۵۰ درجه سانتیگراد (۹۰ درجه فارنهایت) است. TMT181 از اتصال مرجع سرد داخلی (با استفاده از Pt100) یا خارجی (در بازه ۰ تا ۸۰ درجه سانتیگراد) پشتیبانی میکند. جریان سنسور در این حالت ۳۰ نانوآمپر است.
- مقاومت (Ω): این ترانسمیتر قادر به پذیرش سیگنالهای مقاومتی از ۱۰ تا ۴۰۰ اهم (با حداقل بازه ۱۰ اهم) و همچنین از ۱۰ تا ۲۰۰۰ اهم (با حداقل بازه ۱۰۰ اهم) است.
- ولتاژ (mV): سیگنالهای ولتاژ نیز قابل اندازهگیری هستند، با بازه اندازهگیری از -۱۰ تا ۱۰۰ میلیولت و حداقل بازه اندازهگیری ۵ میلیولت.
پیکربندی و عملکرد (Configuration and Operation)
یکی از مزایای اصلی iTEMP TMT181، سهولت در پیکربندی و راهاندازی است. این ترانسمیتر با استفاده از کیت پیکربندی TXU10-AA، که شامل یک کابل رابط و نرمافزار Readwin® 2000 برای کامپیوتر است، به راحتی قابل برنامهریزی میباشد. این قابلیت به کاربر اجازه میدهد تا پارامترهای مختلفی را تنظیم کند، از جمله:
- نوع سنسور و نوع اتصال: امکان انتخاب بین RTD، ترموکوپل، مقاومت و ولتاژ و همچنین نوع اتصال ۲، ۳ یا ۴ سیمه.
- واحد اندازهگیری: تنظیم واحد دما به درجه سانتیگراد یا فارنهایت.
- بازه اندازهگیری: تعریف بازه دقیق اندازهگیری مورد نیاز.
- جبرانسازی مقاومت کابل: جبران مقاومت کابل برای اتصال ۲ سیمه جهت افزایش دقت.
- خطیسازی و تنظیم منحنی مشخصه: امکان خطیسازی سفارشی و تنظیم منحنی مشخصه برای تطبیق با نیازهای خاص فرآیند.
- شبیهسازی خروجی: قابلیت شبیهسازی سیگنال خروجی برای تست و راهاندازی سیستم.
- سیگنال خطا: تنظیم رفتار ترانسمیتر در شرایط خطای سنسور (قطعی یا اتصال کوتاه) به مقادیر NAMUR NE 43.
- فیلتر دیجیتال: تنظیم فیلتر دیجیتال برای کاهش نویز و پایداری سیگنال.
این ترانسمیتر همچنین دارای قابلیت پیکربندی آنلاین در حین اندازهگیری از طریق کانکتور SETUP است.
ویژگیهای خروجی و سیگنالدهی (Output and Signal Features)
سیگنال خروجی iTEMP TMT181 یک سیگنال آنالوگ استاندارد ۴ تا ۲۰ میلیآمپر (۲ سیمه) است که به صورت خطی با دما، مقاومت یا ولتاژ ورودی ارتباط دارد. این دستگاه دارای قابلیتهای سیگنالدهی پیشرفتهای برای شرایط خطا است:
- افت سیگنال: در صورت افت دما به زیر بازه اندازهگیری، سیگنال خروجی به صورت خطی به ۳.۸ میلیآمپر کاهش مییابد.
- افزایش سیگنال: در صورت افزایش دما به بالای بازه اندازهگیری، سیگنال خروجی به صورت خطی به ۲۰.۵ میلیآمپر افزایش مییابد.
- خطای سنسور: در صورت قطع یا اتصال کوتاه سنسور (به جز ترموکوپل)، سیگنال خطا میتواند روی مقداری کمتر از ۳.۶ میلیآمپر یا بیشتر از ۲۱.۰ میلیآمپر تنظیم شود که مطابق با استاندارد NAMUR NE 43 است.
ولتاژ تغذیه این ترانسمیتر بین ۸ تا ۳۵ ولت DC (و ۸ تا ۳۰ ولت DC برای نسخه Ex) است و دارای حفاظت در برابر پلاریته معکوس است. حداکثر بار قابل تحمل نیز بر اساس فرمول محاسبه میشود.
دقت و مشخصات عملکردی (Accuracy and Performance Characteristics)
دقت اندازهگیری یکی از نقاط قوت iTEMP TMT181 است. این ترانسمیتر در شرایط عملکرد مرجع (دمای ۲۳ درجه سانتیگراد ± ۵ کلوین)، دقت بالایی را ارائه میدهد.
- ترمومترهای مقاومتی (RTD): برای Pt100 و Ni100، دقت اندازهگیری ۰.۲ کلوین (۰.۳۶ درجه فارنهایت) یا ۰.۰۸٪ از بازه تنظیم شده است.
- ترموکوپلها (TC): دقت برای ترموکوپلهای K، J، T، E، L و U به صورت معمول ۰.۵ کلوین (۰.۸ درجه فارنهایت) یا ۰.۰۸٪ است. برای ترموکوپلهای S، B و R، دقت معمولاً ۲.۰ کلوین (۳.۶ درجه فارنهایت) یا ۰.۰۸٪ است.
- مقاومت (Ω): دقت برای بازه ۱۰ تا ۴۰۰ اهم، ۰.۱ اهم یا ۰.۰۸٪ و برای بازه ۱۰ تا ۲۰۰۰ اهم، ±۱.۵ اهم یا ۰.۱۲٪ است.
- ولتاژ (mV): دقت برای بازه -۱۰ تا ۱۰۰ میلیولت، ۲۰ میکروولت یا ۰.۰۸٪ از بازه اندازهگیری است.
این دستگاه دارای ایزولاسیون گالوانیکی بین ورودی و خروجی با ولتاژ ۲ کیلوولت AC است که از تداخلات الکترومغناطیسی جلوگیری میکند. زمان پاسخدهی آن ۱ ثانیه و دارای فیلتر دیجیتال قابل تنظیم از ۰ تا ۸ ثانیه است. همچنین، انحراف بلندمدت آن بسیار کم و در حدود ۰.۱ کلوین در سال است.
مشخصات فیزیکی و تأییدیهها (Physical Specifications and Approvals)
- ابعاد و وزن: ابعاد ترانسمیتر TMT181 در حدود ۲۲.۵ در ۴۴ میلیمتر است. وزن آن تنها ۴۰ گرم است که نصب آن را در ترمینال هد فرم B آسان میکند.
- مواد سازنده: بدنه ترانسمیتر از PC (پلیکربنات) و پوشش داخلی آن از PUR (پلییورتان) ساخته شده است.
- تأییدیهها و استانداردها: TMT181 دارای تأییدیههای مختلفی است که آن را برای کاربرد در محیطهای صنعتی مختلف مناسب میسازد. این تأییدیهها شامل موارد زیر هستند:
- EMC: سازگاری الکترومغناطیسی با استاندارد IEC/EN 61326 و NAMUR NE 21.
- CE: تطابق با الزامات قانونی اتحادیه اروپا.
- UL: دارای گواهی UL Recognized Component مطابق با استاندارد UL 3111-1.
- Ex Certification: تأییدیههای ATEX Ex ia و FM IS و CSA IS برای استفاده در محیطهای مستعد انفجار (منطقه ۲۲ گرد و غبار)
محیط کار و شرایط عملیاتی
ترانسمیتر iTEMP TMT181 برای کار در بازه دمایی گستردهای از -۴۰ تا +۸۵ درجه سانتیگراد (-۴۰ تا +۱۸۵ درجه فارنهایت) طراحی شده است. همچنین، دمای نگهداری آن از -۴۰ تا +۱۰۰ درجه سانتیگراد (-۴۰ تا +۲۱۲ درجه فارنهایت) است. این ویژگیها آن را برای استفاده در شرایط آب و هوایی و محیطی متنوعی مناسب میسازد. نصب آن در ترمینال هد مطابق با استاندارد DIN EN 50446 فرم B انجام میشود و هیچ محدودیتی در جهتگیری نصب وجود ندارد.
نتیجهگیری و مزایای استفاده
با توجه به ویژگیهای فنی و عملکردی ذکر شده، ترانسمیتر iTEMP TMT181 یک راهحل جامع و قابل اعتماد برای اندازهگیری و تبدیل سیگنالهای دما در اتوماسیون صنعتی است. از مهمترین مزایای آن میتوان به انعطافپذیری بالا در پذیرش انواع سیگنالهای ورودی، دقت فوقالعاده در اندازهگیری، و سهولت در پیکربندی و راهاندازی اشاره کرد. تطابق آن با استانداردهای جهانی ایمنی و EMC، اطمینان از عملکرد پایدار و ایمن در سختترین محیطهای صنعتی را فراهم میآورد. این ویژگیها، TMT181 را به ابزاری ایدهآل برای کاربردهای متنوعی از جمله صنایع نفت و گاز، پتروشیمی، داروسازی و نیروگاهی تبدیل میکند. انتخاب این ترانسمیتر، بهینهسازی فرآیندها، افزایش ایمنی و کاهش هزینههای عملیاتی و نگهداری را به همراه خواهد داشت.
