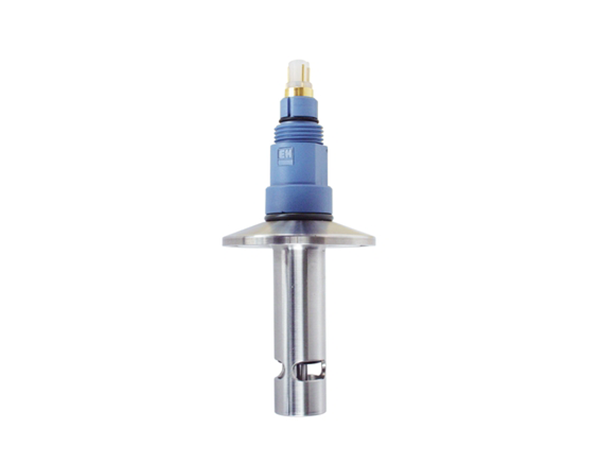

سنسور Condumax CLS16D/CLS16: اندازه‌گیری دقیق برای آب فوق خالص

در صنایع مختلف، به‌ویژه صنایعی که با آب خالص و فوق خالص سروکار دارند، اندازه‌گیری دقیق هدایت (conductivity) از اهمیت بالایی برخوردار است. سنسورهای هدایت‌سنجی Condumax CLS16D و CLS16 از Endress+Hauser، راهکاری ایده‌آل برای این کاربردها ارائه می‌دهند. این سنسورها که با فناوری آنالوگ یا دیجیتال Memosens عرضه می‌شوند، دقت بالا، قابلیت اطمینان و سهولت استفاده را در محیط‌های بهداشتی تضمین می‌کنند. ¹

کاربردها و صنایع هدف

سنسورهای Condumax CLS16D/CLS16 به طور خاص برای اندازه‌گیری در محدوده آب خالص و فوق خالص طراحی شده‌اند. این ویژگی آنها را برای طیف وسیعی از کاربردهای صنعتی حیاتی می‌سازد، از جمله:

نظارت بر مبدل‌های یونی: در فرآیندهایی که نیاز به حذف یون‌ها از آب است، مانند تولید آب دمین، پایش مداوم هدایت برای اطمینان از عملکرد صحیح مبدل‌های یونی ضروری است.
اسمز معکوس (Reverse Osmosis): در سیستم‌های اسمز معکوس که برای تصفیه آب استفاده می‌شوند، کنترل هدایت به منظور ارزیابی کارایی غشاها و کیفیت آب تولیدی حائز اهمیت است.
تقطیر (Distillation): فرآیندهای تقطیر آب، نیازمند کنترل دقیق هدایت آب ورودی و خروجی برای تضمین خلوص محصول نهایی هستند.
الکترودیونیزاسیون (Electrodeionization): در این روش پیشرفته تصفیه آب، سنسورهای Condumax CLS16D/CLS16 به پایش مستمر کیفیت آب کمک می‌کنند.
آب برای تزریق (WFI) در صنایع داروسازی: تولید آب برای تزریق که یکی از سخت‌گیرانه‌ترین استانداردهای خلوص را دارد، به سنسورهایی با بالاترین دقت و قابلیت اطمینان نیاز دارد. Condumax CLS16D/CLS16 با دارا بودن گواهینامه‌های لازم (مانند USP Class VI Part 87 و 88 به صورت اختیاری)، انتخابی مطمئن برای این صنعت است.

این سنسورها در کنار دستگاه‌های اندازه‌گیری هدایت مانند Liquiline CM442/CM444/CM448 (فقط برای CLS16D)، Liquiline CM42، Liquiline CM14 (فقط برای CLS16D)، Liquisys CLM223/253 (فقط برای CLS16) و Mycom CLM153 (فقط برای CLS16) استفاده می‌شوند. همچنین، امکان اندازه‌گیری مقاومت ویژه (resistivity) بر حسب مگا اهم-سانتیمتر (MΩ cm) نیز با این فرستنده‌ها وجود دارد.

مزایای سنسورهای Condumax CLS16D/CLS16

این سنسورها با توجه به طراحی پیشرفته و فناوری‌های به کار رفته در آنها، مزایای متعددی را برای کاربران به ارمغان می‌آورند:

دقت اندازه‌گیری بالا: هر سنسور دارای ثابت سلولی (cell constant) منحصر به فرد است که به صورت جداگانه اندازه‌گیری می‌شود و در گواهی کیفیت آن ذکر می‌گردد، این امر منجر به دقت اندازه‌گیری بسیار بالا می‌شود. ¹⁰¹⁰¹⁰¹⁰ عدم قطعیت اندازه‌گیری در تعیین ثابت سلولی تنها 1.0% است.
اتصالات فرآیندی بهداشتی: این سنسورها با اتصالات فرآیندی بهداشتی برای نصب در لوله‌ها یا مخازن جریان طراحی شده‌اند، که تمیزی و بهداشت در فرآیندهای حساس را تضمین می‌کند.
قابلیت انتخاب بین سری پلاگین (IP68) یا کابل ثابت (IP67): این انعطاف‌پذیری در اتصال، نصب سنسور را در محیط‌های مختلف آسان می‌سازد.
تمیز کردن آسان: به لطف سطوح الکتروپولیش شده، تمیز کردن سنسورها بسیار راحت است.
قابلیت استریل شدن تا $15 0^{\circ} C$ ( $30 2^{\circ} F$ ): این ویژگی، سنسورها را برای کاربردهای نیازمند استریلیزاسیون با دمای بالا مناسب می‌سازد.
گواهینامه‌های کیفیت: این سنسورها دارای گواهینامه‌های معتبری از جمله EHEDG Document 8 و به صورت اختیاری، گواهینامه United States Pharmacopeia Class VI Part 87 و 88، و گواهینامه بازرسی EN 10204 3.1 هستند. همچنین مواد در تماس با محصول توسط FDA لیست شده‌اند.
سازگاری با ASME: این محصولات بر اساس معیارهای ASME (American Society of Mechanical Engineers) تولید می‌شوند.

مزایای ویژه فناوری Memosens (فقط در CLS16D)

فناوری Memosens که در سنسور CLS16D به کار رفته است، مزایای قابل توجهی را در زمینه ایمنی فرآیند، امنیت داده و سهولت استفاده ارائه می‌دهد:

ایمنی فرآیند حداکثری: انتقال سیگنال به صورت بدون تماس و القایی انجام می‌شود، که خطرات ناشی از رطوبت، خوردگی و تداخل الکترومغناطیسی را از بین می‌برد. حتی اتصال سیستم پلاگین در زیر آب نیز امکان‌پذیر است.
امنیت داده: داده‌ها به صورت دیجیتال منتقل می‌شوند و در سنسور ذخیره می‌گردند (از جمله داده‌های تولید، کالیبراسیون و کاربرد). این امر تضمین می‌کند که داده‌های اندازه‌گیری دقیق و قابل اعتماد هستند.
سهولت استفاده: داده‌های کالیبراسیون و اطلاعات دیگر مانند ساعت کارکرد کل و ساعت کارکرد در شرایط اندازه‌گیری شدید، در سنسور ذخیره می‌شوند. پس از اتصال سنسور، این داده‌ها به طور خودکار به فرستنده منتقل شده و برای محاسبه مقدار اندازه‌گیری شده فعلی استفاده می‌شوند
کالیبراسیون آسان و نگهداری پیش‌بینانه: به دلیل ذخیره شدن داده‌های کالیبراسیون در سنسور، سنسور می‌تواند مستقل از نقطه اندازه‌گیری کالیبره و تنظیم شود، که کیفیت کالیبراسیون را افزایش می‌دهد. سنسورهای از پیش کالیبره شده را می‌توان به سرعت و به راحتی تعویض کرد، که منجر به افزایش چشمگیر در دسترس بودن نقطه اندازه‌گیری می‌شود.امکان تعریف فواصل نگهداری بر اساس تمام داده‌های ذخیره شده بار سنسور و داده‌های کالیبراسیون وجود دارد و نگهداری پیش‌بینانه امکان‌پذیر است.
تشخیص خطای فوری: در صورت خرابی سنسور یا قطع اتصال بین سنسور و فرستنده، پیام خطای خودکار دریافت می‌شود که به افزایش در دسترس بودن نقطه اندازه‌گیری کمک می‌کند.

اصول اندازه‌گیری و طراحی سیستم

هدایت مایعات با یک آرایش اندازه‌گیری که در آن دو الکترود در محیط قرار گرفته‌اند، تعیین می‌شود. یک ولتاژ متناوب اعمال می‌شود که باعث جریان یافتن جریان از طریق محیط می‌شود. مقاومت الکتریکی یا مقدار متقابل آن، یعنی هدایت G، بر اساس قانون اهم محاسبه می‌شود. هدایت ویژه k از مقدار هدایت با استفاده از ثابت سلولی k تعیین می‌شود که به هندسه سنسور بستگی دارد. یک سیستم اندازه‌گیری کامل حداقل شامل سنسور هدایت‌سنجی CLS16D یا CLS16، یک فرستنده مانند Liquiline M CM42 و یک کابل اندازه‌گیری مانند کابل داده Memosens CYK10 یا CPK9 برای سنسورهای آنالوگ است.

مشخصات فنی

متغیرهای اندازه‌گیری: هدایت و دما.
محدوده اندازه‌گیری هدایت (در دمای $2 5^{\circ} C$ ( $7 7^{\circ} F$ ) در رابطه با آب): 0.04 تا $500 μ S / c m$ .
محدوده اندازه‌گیری دما:
- CLS16D: $- 5$ تا $10 0^{\circ} C$ ( $23$ تا $21 2^{\circ} F$ ).
- CLS16: $- 5$ تا $15 0^{\circ} C$ ( $23$ تا $30 0^{\circ} F$ ).
ثابت سلولی: $k = 0.1 c m^{- 1}$ .
جبران‌سازی دما: NTC 30K (CLS16D) و Pt 100 (کلاس A مطابق با IEC 60751) (CLS16).Pt 1000 (کلاس A مطابق با IEC 60751) (CLS16، اختیاری).
زمان پاسخ:
- هدایت: $t_{95} \leq 3$ ثانیه.
- دما: $t_{90} \leq 13$ ثانیه.
حداکثر خطای اندازه‌گیری: 2% از خوانش تا $200 μ S / c m$ ، 3% از خوانش از 200 تا $500 μ S / c m$ .
تکرارپذیری: 0.2% از خوانش.
محدوده دمای محیط: $- 20$ تا $+ 6 0^{\circ} C$ ( $0$ تا $14 0^{\circ} F$ ).
دمای ذخیره‌سازی: $- 25$ تا $+ 8 0^{\circ} C$ ( $- 10$ تا $+ 18 0^{\circ} F$ ).
رطوبت: 5 تا 95%.
درجه حفاظت:
- CLS16D: IP 68/NEMA type 6P (ستون آب 1 متر، $2 5^{\circ} C$ ، 24 ساعت).

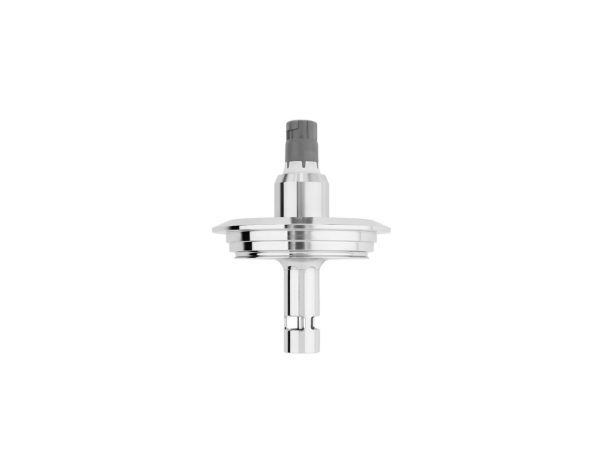

- CLS16: کابل ثابت IP 67/NEMA 6، سیستم پلاگین TOP68 IP 68/NEMA 6.
دمای فرآیند:
- عملکرد عادی: $- 5$ تا $12 0^{\circ} C$ ( $23$ تا $24 8^{\circ} F$ ).
- استریلیزاسیون (حداکثر 45 دقیقه): حداکثر $15 0^{\circ} C$ ( $30 2^{\circ} F$ ) در 5 بار (73 psi).
فشار فرآیند (مطلق):
- 13 بار (188 psi) در $2 0^{\circ} C$ ( $6 8^{\circ} F$ ).
- 9 بار (130 psi) در $12 0^{\circ} C$ ( $24 8^{\circ} F$ ).
- 0.1 بار (1.5 psi (فشار منفی)) در $2 0^{\circ} C$ ( $6 8^{\circ} F$ ).
وزن: تقریباً 0.13 تا 0.75 کیلوگرم (0.29 تا 1.65 پوند) بسته به نسخه.
مواد در تماس با محیط: الکترودها از فولاد ضد زنگ الکتروپولیش شده 1.4435 (AISI 316L) و درزگیر از ISOLAST (FFKM) سازگار با FDA ساخته شده‌اند.
اتصالات فرآیندی: Clamp 1″, 1½”, 2″ طبق ISO 2852 (مناسب برای TRI-CLAMP, DIN 32676)، Tuchenhagen VARIVENT N DN 50 تا 125، NEUMO BioControl D50.
زبری سطح Ra: $\leq 0.8 μ m$ ، الکتروپولیش شده. $\leq 0.38 μ m$ ، الکتروپولیش شده، اختیاری.

فروشگاه دراک: تامین‌کننده سنسورهای Condumax CLS16D/CLS16 و تجهیزات صنعتی

به عنوان مسئول تولید محتوا در “فروشگاه دراک”، ما با افتخار سنسورهای هدایت‌سنجی بهداشتی Condumax CLS16D/CLS16 و طیف گسترده‌ای از تجهیزات اندازه‌گیری و اتوماسیون صنعتی را به مشتریان عزیز ارائه می‌دهیم. فروشگاه دراک به عنوان یک تامین‌کننده معتبر، متعهد به ارائه محصولات با کیفیت بالا و خدمات پشتیبانی بی‌نظیر به صنایع مختلف است.

چرا فروشگاه دراک را انتخاب کنید؟

تخصص و دانش فنی: تیم ما از کارشناسان مجرب در زمینه ابزار دقیق و اتوماسیون صنعتی تشکیل شده است که می‌توانند شما را در انتخاب بهترین سنسور و تجهیزات متناسب با نیازهای خاص فرآیندتان راهنمایی کنند.
تنوع محصولات: علاوه بر سنسورهای Condumax CLS16D/CLS16، ما انواع فرستنده‌ها، کابل‌های اندازه‌گیری (مانند CYK10 و CPK9)، جعبه‌های اتصال (VBM و VBM-Ex)، محلول‌های کالیبراسیون (مانند CLY11 با غلظت‌های مختلف) و ست‌های کالیبراسیون (مانند Conducal CLY421) را نیز ارائه می‌دهیم تا یک راه‌حل کامل و یکپارچه برای سیستم اندازه‌گیری هدایت شما فراهم آوریم.
اصالت کالا: تمامی محصولات ارائه شده در فروشگاه دراک، از برندهای معتبر و با تضمین اصالت کالا عرضه می‌شوند.
پشتیبانی فنی و خدمات پس از فروش: ما به ارائه خدمات پس از فروش و پشتیبانی فنی جامع اعتقاد داریم. کارشناسان ما آماده پاسخگویی به سوالات شما و ارائه راه‌حل برای چالش‌های فنی هستند. همچنین، خدمات بازسازی سنسور شامل تعویض درزگیرها و کالیبراسیون مجدد در کارخانه (شماره سفارش) نیز در دسترس است.
ارسال سریع و مطمئن: ما اهمیت زمان در پروژه‌های صنعتی را درک می‌کنیم و متعهد به ارسال سریع و مطمئن محصولات به سراسر کشور هستیم.

نحوه سفارش و مشاوره

برای کسب اطلاعات بیشتر در مورد سنسورهای Condumax CLS16D/CLS16 و سایر محصولات، و یا دریافت مشاوره تخصصی، می‌توانید به وب‌سایت ما به نشانی www.endress.com/cls16d و www.endress.com/cls16 مراجعه نمایید. در صفحه محصول، ابزار “Configurator” به شما کمک می‌کند تا دستگاه مورد نیاز خود را با توجه به مشخصات فنی دلخواهتان پیکربندی کرده و کد سفارش معتبر را دریافت کنید. همچنین می‌توانید کد سفارش را به صورت PDF یا فایل اکسل خروجی بگیرید. محتویات بسته ارسالی شامل سنسور در نسخه سفارش داده شده و دستورالعمل‌های عملیاتی است. ما در فروشگاه دراک، به دنبال ایجاد تجربه‌ای بی‌نظیر برای مشتریان خود هستیم و رضایت شما را در اولویت قرار می‌دهیم. با انتخاب سنسورهای Condumax CLS16D/CLS16 از Endress+Hauser و خدمات فروشگاه دراک، از دقت، قابلیت اطمینان و کارایی بالای سیستم‌های اندازه‌گیری خود اطمینان حاصل کنید.

برای دانلود کاتالوگ اسکن کنید

لینک کوتاه : https://links.deraak.com/b10

نمایش بیشتر نشان دادن کمتر

دقت	k=0.1: 0.04µS/cm – 500µS/cm
محدوده فشار	حداکثر 12 بار در 20 درجه سانتیگراد حداکثر 174 psi در 68 درجه فارنهایت
محدوده دما	حداکثر ۱۲۰ درجه سانتی گراد (۱۵۰ درجه سانتی گراد/۳۰ دقیقه) حداکثر ۲۴۸ درجه فارنهایت (۳۰۲ درجه فارنهایت/۳۰ دقیقه)

جهت استعلام دقیق قیمت محصولات و دریافت پیش‌فاکتور، لطفاً با شماره 02191693022 تماس حاصل فرمایید. همچنین، می‌توانید کد و مشخصات کالاهای مورد نظر خود را به همراه نام شرکت محترم، از طریق پیام‌رسان‌های واتس‌آپ، تلگرام یا بله برای کارشناسان فروش ما ارسال نمایید تا در اسرع وقت به استعلام شما رسیدگی شود.
