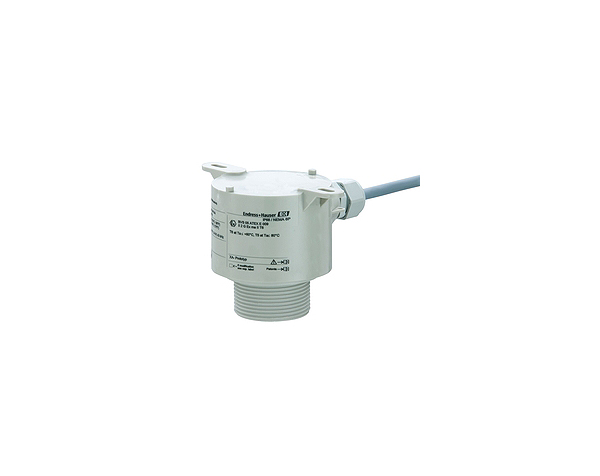

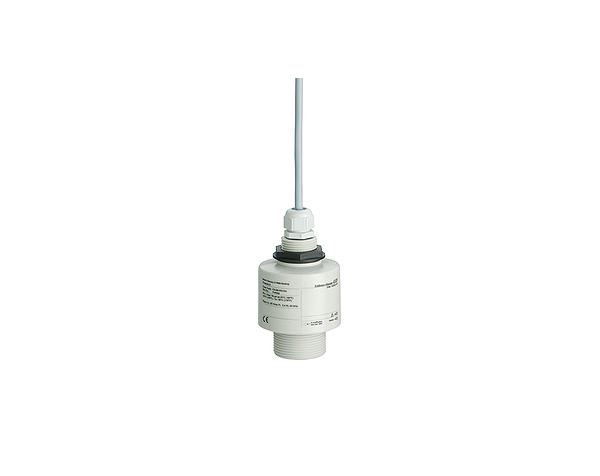

سنسور اولتراسونیک FDU90 Prosonic از شرکت Endress+Hauser یک دستگاه با کارایی بالا است که برای اندازهگیری سطح و جریان بهصورت غیرتماسی و پیوسته در انواع مختلفی از کاربردهای صنعتی طراحی شده است. این سند، مروری دقیق بر عملکرد، مشخصات فنی، مراحل نصب و لوازم جانبی FDU90 ارائه میدهد. درک این موارد به کاربران این امکان را میدهد که سنسور FDU90 را بهطور مؤثر در محیطهای عملیاتی خود برای اندازهگیری دقیق و قابلاعتماد به کار گیرند.
کاربرد و عملکرد
سنسور FDU90 در اندازهگیری سطح مایعات و جریان در کانالهای باز یا سدهای اندازهگیری عملکرد عالی دارد. این حسگر قابلیت استفاده در صنایع و شرایط مختلف را داراست:
- اندازهگیری سطح: این سنسور اولتراسونیک بهطور دقیق سطح مایعات و مواد جامد فلهای را در ظروف مختلف اندازهگیری میکند، از جمله سیلوها، نوار نقالهها، انبارهای مواد و خردکنها. خاصیت غیرتماسی این حسگر نیاز به غوطهوری مستقیم را از بین میبرد و آن را برای کاربردهایی که در آنها مواد خورنده، ساینده یا دمای بالا وجود دارد، ایدهآل میسازد. دامنه اندازهگیری برای مایعات تا ۳ متر (۹.۸ فوت) و برای مواد جامد فلهای تا ۱.۲ متر (۳.۹ فوت) است.
- اندازهگیری جریان: FDU90 بهطور مؤثر میزان جریان را در فلوکهای باز و سدهای اندازهگیری میسنجد. این قابلیت بهویژه در مدیریت آب، تصفیه فاضلاب و سایر کاربردهایی که نیاز به نظارت دقیق جریان دارند، ارزشمند است. توانایی حسگر در اندازهگیری دقیق سطح مایع این امکان را میدهد که جریان بر اساس فرمولهای هیدرولوژیکی متناسب با طراحی خاص فلوک یا سد محاسبه شود.
مزایا و ویژگیهای کلیدی
سنسور FDU90 دارای ویژگیهایی است که عملکرد، قابلیت اطمینان و سهولت استفاده آن را بهطور چشمگیری افزایش میدهند:
- سنسور دمای یکپارچه: حسگر دمای یکپارچه تضمین میکند که اصلاحات زمان پرواز بهطور دقیق برای تغییرات دمای محیطی اعمال شوند. این جبرانسازی برای حفظ دقت اندازهگیری در دماهای مختلف ضروری است و دادههای قابلاعتماد را در هر شرایط محیطی تضمین میکند.
- حسگر PVDF با جوش هرمیتی: ساختار حسگر از PVDF (پلیوینیلیدن فلوئورید) جوشخورده هرمیتی، مقاومت شیمیایی عالیای را فراهم میآورد و آن را در برابر مواد خورنده محافظت میکند، همچنین عمر مفید طولانی آن را تضمین میکند. این ویژگی FDU90 را برای کاربردهایی که شامل مواد شیمیایی تهاجمی هستند، مناسب میسازد و از آسیبدیدگی حسگر جلوگیری میکند و دقت اندازهگیری را حفظ میکند.
- نصب جداگانه فرستنده: امکان نصب جداگانه فرستنده از حسگر، تا فاصله ۳۰۰ متر (۹۸۴ فوت)، انعطافپذیری نصب را فراهم میکند. این ویژگی به کاربران اجازه میدهد که فرستنده را در مکانهای دسترسیپذیرتر و محیطی کنترلشده نصب کنند در حالی که یکپارچگی سیگنال در فواصل طولانی حفظ میشود.
- اثر خودتمیزکنندگی: طراحی FDU90 شامل یک اثر خودتمیزکنندگی است که باعث کاهش تجمع مواد روی سطح حسگر میشود. این ویژگی بهویژه در کاربردهایی که با انباشت مواد مواجه هستند مفید است و از خطاهای اندازهگیری ناشی از آلودگی حسگر جلوگیری میکند.
- رتبهبندی محافظت بالا در برابر نفوذ: حسگر دارای رتبهبندی IP68 است که نشاندهنده مقاومت آن در برابر شرایط جوی و آبگرفتگی است. این رتبهبندی تضمین میکند که حسگر حتی در شرایط محیطی سخت، از جمله غوطهوری در آب، بهطور قابلاعتماد عمل میکند و آن را برای مکانهای صنعتی چالشبرانگیز و فضای باز مناسب میسازد.
- گواهینامههای بینالمللی: FDU90 با استانداردها و تاییدیههای بینالمللی مختلف، از جمله گواهیهای Dust-Ex و Gas-Ex، سازگاری دارد. این تطابق، قابلیت استفاده این حسگر را در جوهای انفجاری گسترش میدهد و آن را برای محیطهای خطرناک که نیازمند تدابیر ایمنی سختگیرانه هستند، مناسب میسازد.
مشخصات فنی
- فرکانس عملیاتی: 90 kHz
- منبع تغذیه: از سوی فرستنده (FMU90 یا FMU95) تأمین میشود. هیتر حسگر (در مدلهای خاص) نیاز به منبع تغذیه جداگانه دارد (RNB130 توصیهشده).
- ولتاژ تأمین (هیتر حسگر): 24 VDC ± 10%
- مصرف جریان (هیتر حسگر): 250 mA برای هر حسگر
- دمای فرآیند: -40°C تا +80°C (-40°F تا +176°F)
- فشار فرآیند: 0.7 تا 4 بار (10.15 تا 58 psi)
- دامنه اندازهگیری (مایعات): تا ۳ متر (۹.۸ فوت)
- دامنه اندازهگیری (مواد جامد فلهای): تا ۱.۲ متر (۳.۹ فوت)
- مسافت مسدودکننده: بسته به مدل و شرایط محیطی متفاوت است (جزئیات در دفترچه راهنما).
- مواد: بدنه حسگر: PVDF؛ مهره مقابله: PA6.6؛ مهره کابل: PA؛ آداپتور لوله: CuZn نیکلشده؛ اورینگ و مهر و موم: EPDM. ماده کابل: PVC.
- درجه محافظت: IP68 / NEMA6P
گزینههای نصب و مونتاژ
سنسور FDU90 چندین گزینه نصب را ارائه میدهد تا نیازهای مختلف فرآیندی را برآورده سازد. نصب صحیح برای دستیابی به اندازهگیری دقیق و قابلاعتماد ضروری است. نکات کلیدی نصب عبارتند از:
- نصب اندازهگیری سطح: فاصله توصیهشده از دیوارههای مخزن را رعایت کنید (۱/۶ قطر مخزن) و از مرکز و پردههای پرکردن اجتناب کنید. مطمئن شوید که هیچ المان داخلی اشعه اولتراسونیک را مسدود نکند. برای مواد جامد فلهای از واحد همراستای FAU40 برای همراستا کردن عمودی به سطح استفاده کنید.
- نصب اندازهگیری جریان: حسگر را در بالادست و بالاتر از سطح حداکثر بهاضافه مسافت مسدودکننده نصب کنید و بهطور مرکزی و عمودی به سطح آب قرار دهید. فاصلههای نصب را از محدودکننده فلوک یا لبه سد رعایت کنید. از پوشش محافظ در برابر شرایط جوی برای حفاظت از حسگر در برابر آفتاب و بارش استفاده کنید.
- گزینههای نصب: حسگر FDU90 را میتوان بر روی ریلهای U، براکتها، با واحد همراستای FAU40 یا از طریق بازوهای خرپایی برای کانالهای باز یا فلوکها نصب کرد. نصب نازل نیز امکانپذیر است و باید شرایط و طول نازل مطابق با الزامات رعایت شود. برای گودالهای باریک، استفاده از لوله راهنمای اولتراسونیک (مثل PE یا PVC) ممکن است ضروری باشد.
- مدیریت کابل: به دستورالعملها برای مسیریابی کابل توجه کنید تا از سیگنالهای مزاحم و آسیب جلوگیری شود. کابل شیلد شده را بهدرستی به ترمینال “BK” متصل کنید. طول حداکثر کابل (حسگر + گسترش) ۳۰۰ متر (۹۸۴ فوت) است.
- محکمسازی حسگر: از روشهای مناسب برای محکمکردن حسگر استفاده کنید و از آسیب به غشای آن در هنگام نصب جلوگیری کنید. هرگز از کابل حسگر برای آویزان کردن آن استفاده نکنید.
لوازم جانبی
یک سری لوازم جانبی عملکرد و انعطافپذیری FDU90 را افزایش میدهند:
- کابلهای گسترش حسگر: برای حسگرهایی با یا بدون هیتر یکپارچه موجود است و انعطافپذیری نصب را افزایش میدهد.
- پوشش محافظ جوی: از حسگر در برابر عوامل محیطی محافظت میکند.
- فلنج پیچخور FAX50: گزینههای نصب جایگزین را فراهم میآورد.
- لوله محافظ در برابر سیل: از مداخله سیل در اندازهگیری جلوگیری میکند.
- بازوهای خرپایی: امکان نصب بر روی کانالهای باز یا فلوکها را فراهم میآورد و در طولها و پیکربندیهای مختلف قابل تنظیم است.
- براکت نصب سقفی: امکان نصب بر روی سقف را فراهم میکند.
- واحد همراستای FAU40: همراستایی دقیق حسگر برای اندازهگیری مواد جامد فلهای را تضمین میکند.
- واحد تأمین انرژی RNB130 (برای هیتر حسگر): تأمین انرژی برای هیتر حسگر یکپارچه را فراهم میآورد.
- محفظه محافظ IP66 (برای RNB130): محافظت اضافی برای واحد تأمین انرژی فراهم میآورد.
اطلاعات سفارش و پیکربندی محصول
اطلاعات دقیق سفارش آنلاین از طریق وبسایت Endress+Hauser و پیکربندیکننده محصول در دسترس است. این ابزار آنلاین پیکربندی سفارشی را فراهم میآورد و امکان مشخصکردن دامنه اندازهگیری، زبان عملیاتی و سایر پارامترها را میدهد. پیکربندیکننده بهطور خودکار معیارهای استثناء را بررسی کرده و کدهای سفارش را همراه با جزئیات در فرمت PDF یا Excel تولید میکند. همچنین امکان سفارش مستقیم از طریق فروشگاه آنلاین Endress+Hauser فراهم است.
نگهداری و رفع عیب
بازرسی و نگهداری منظم برای اطمینان از عملکرد بهینه توصیه میشود. اثر خودتمیزکنندگی نیاز به تمیزکاری مکرر را کاهش میدهد، اما بررسیهای دورهای برای تجمع مواد هنوز باید انجام شود. برای جزئیات دقیقتری از دستورالعملهای عملیاتی برای نگهداری و راهنمایی رفع عیب، به دفترچه راهنما مراجعه کنید.
احتیاطات ایمنی
همیشه دستورالعملهای ایمنی ارائهشده در دفترچه راهنما را قبل از نصب، راهاندازی یا نگهداری رعایت کنید. به هشدارهایی که در مورد خطرات احتمالی مربوط به اتصالات الکتریکی، محیطهای با فشار بالا و مناطق خطرناک (در صورت وجود) هستند، توجه ویژه داشته باشید. تجهیزات ایمنی فردی (PPE) باید طبق نیاز استفاده شود.
