رله بوستر حجم مدل Type 6000 – افزایش سرعت عملکرد شیرهای کنترلی
رله بوستر حجم Type 6000 یک رله سیگنال به خروجی یک‌به‌یک است که به‌منظور افزایش سرعت عملکرد شیرهای کنترلی هنگام استفاده با یک پوزیشنر یا عملگر طراحی شده است. این دستگاه با کنترل سریع دریچه گاز و افزایش حجم جریان، در واکنش به تغییرات سیگنال ورودی، عملکرد فوق‌العاده‌ای ارائه می‌دهد. وجود یک شیر بای‌پس داخلی، علاوه بر حفظ پایداری سیستم، امکان عبور جریان استاندارد پوزیشنر و عملکرد معمولی شیر را در صورت تغییرات جزئی سیگنال ورودی فراهم می‌کند. برای شیرهای کنترلی on/off، با بستن شیر بای‌پس، می‌توان سرعت عملکرد را بهینه کرد.
مشخصات کلیدی
- ظرفیت جریان: 250 scfm (7,075 Nl/min)
- اندازه پورت‌ها: 1/2 اینچ NPT و 3/4 اینچ NPT
- حداکثر ضریب جریان/تخلیه (Cv): 6.6 / 5.8 برای پورت 1/2 اینچ و 6.8 / 5.8 برای پورت 3/4 اینچ
- ظرفیت تخلیه: 250 scfm (5,660 Nl/min)
- نسبت سیگنال به خروجی: 1:1
- حداکثر فشار تغذیه، خروجی و سیگنال: 150 psig (10 بار)
- محدوده دمای محیطی بسته به نوع متریال:
- نیتریل: 40- تا 160 درجه فارنهایت (40- تا 71 درجه سانتی‌گراد)
- EPDM: 40- تا 230 درجه فارنهایت (40- تا 110 درجه سانتی‌گراد)
- سیلیکون: 61- تا 230 درجه فارنهایت (52- تا 110 درجه سانتی‌گراد)
- وزن:
- مدل آلومینیومی: 5 پوند (2.3 کیلوگرم)
- مدل استیل ضدزنگ: 11.7 پوند (5.3 کیلوگرم)
- گزینه‌های نصب: نصب خطی و نصب با براکت
- جنس بدنه: آلومینیوم و استیل ضدزنگ 316
مدل‌های موجود از بوستر Type 6000

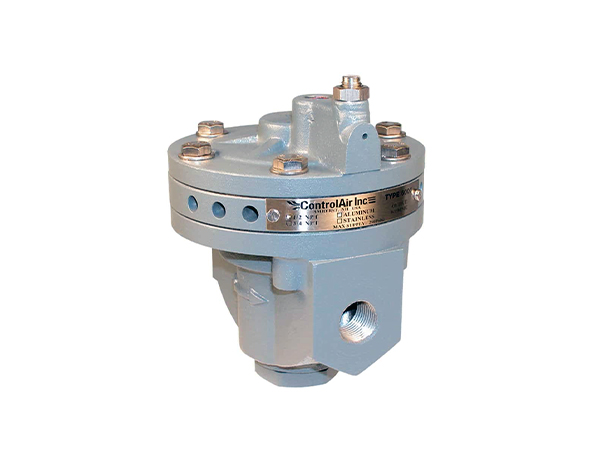

- 6000-DA: پورت 1/2 اینچ NPT، فشار 0-150 psi / 0-10 بار، بدنه آلومینیومی
- 6000-EA: پورت 3/4 اینچ NPT، فشار 0-150 psi / 0-10 بار، بدنه آلومینیومی

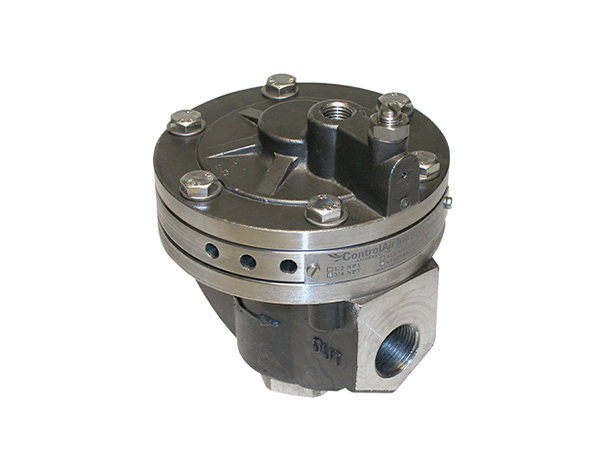

- 6000-DS: پورت 1/2 اینچ NPT، فشار 0-150 psi / 0-10 بار، بدنه استیل ضدزنگ
- 6000-ES: پورت 3/4 اینچ NPT، فشار 0-150 psi / 0-10 بار، بدنه استیل ضدزنگ
گزینه‌های اضافی قابل سفارش
- E – دارای استاندارد EAC TR-CU
- H – مجهز به الاستومرهای سیلیکونی
- R – مجهز به الاستومرهای EPDM
- X – دارای گواهینامه ATEX 94/9/EC II 2 GD
همچنین، یک براکت استیل ضدزنگ 304 برای نصب این بوستر با کد قطعه 436-707-067 به عنوان لوازم جانبی در دسترس است.
