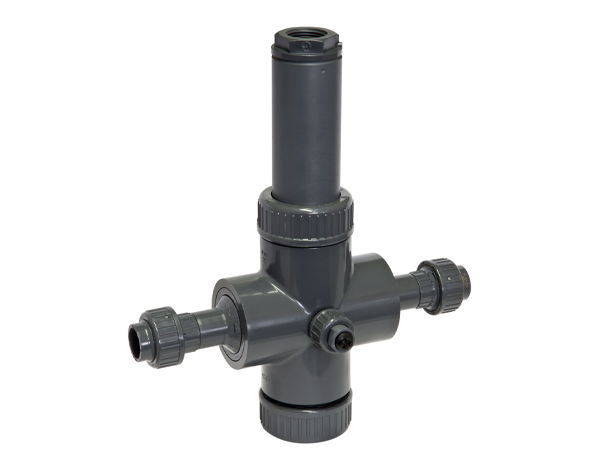

در سامانههای آنالیز برخط آب و مایعات فرآیندی، صرفاً انتخاب سنسور مناسب تضمینکننده دقت اندازهگیری نیست؛ بلکه نحوه نصب و شرایط جریان سیال در اطراف سنسور نقش تعیینکنندهای در صحت دادهها ایفا میکند. فلو اسمبلی یونیورسال Flowfit CYA251 از شرکت Endress+Hauser بهعنوان یک محفظه جریان صنعتی و مهندسیشده، رابطی مطمئن میان فرآیند و سنسور ایجاد میکند و بستر لازم برای پایش پایدار پارامترهای حیاتی آب را فراهم میسازد. این فلو اسمبلی با ایجاد یک محیط کنترلشده و یکنواخت، شرایط ایدهآلی برای اندازهگیری پارامترهایی نظیر نیترات، SAC (UV254)، کدورت و اکسیژن محلول فراهم میکند و بهطور گسترده در صنایع آب و فاضلاب، تصفیهخانهها و کاربردهای یوتیلیتی مورد استفاده قرار میگیرد.
یکی از مشکلات رایج در اندازهگیریهای بایپس، افزایش زمان پاسخ به دلیل حجم بالای محفظههاست. Flowfit CYA251 با طراحی کمحجم داخلی، باعث میشود سنسور در کوتاهترین زمان ممکن به تغییرات واقعی فرآیند واکنش نشان دهد و دادههایی دقیق و بهروز ارائه کند.این تجهیز از قابلیت نصب سیستم شستشوی خودکار پشتیبانی میکند. امکان تمیزکاری آنلاین سنسور بدون نیاز به خروج آن از مدار یا توقف فرآیند، منجر به کاهش آلودگی سطح سنسور، افزایش پایداری اندازهگیری و کاهش هزینههای تعمیر و نگهداری میشود.
انعطافپذیری بالا در نصب و سازگاری با سنسورها
بدنه مقاوم PVC در Flowfit CYA251 علاوه بر مقاومت شیمیایی مناسب، امکان نصب دیواری یا نصب روی لوله را فراهم میکند. این فلو اسمبلی با انواع اتصالات فرآیندی شامل فلنجی، رزوهای و شلنگی سازگار است و بهراحتی در سیستمهای موجود قابل یکپارچهسازی است. CYA251 بهطور خاص برای سنسورهای ۴۰ میلیمتری اندرسهاوزر طراحی شده و با خانوادههای زیر کاملاً سازگار است:
- Turbimax برای اندازهگیری کدورت
- Viomax برای نیترات و SAC
- Oxymax برای اکسیژن محلول
مشخصات فنی و محدودههای عملیاتی Flowfit CYA251
این فلو اسمبلی برای عملکرد پایدار در شرایط متنوع فرآیندی طراحی شده و گزینهای مطمئن برای کاربردهای صنعتی محسوب میشود:
- حداکثر فشار کاری:
تا ۶ بار در دمای ۲۰°C
کاهش فشار مجاز به ۲ بار در دمای ۶۰°C - دبی پیشنهادی جریان:
حدود ۲۰۰ لیتر بر ساعت برای سنسورهای اکسیژن
حدود ۱۰۰ لیتر بر ساعت برای سنسورهای کدورت و UV (نیترات/SAC) - محافظت در برابر ذرات معلق:
در صورت وجود ذرات جامد درشت، استفاده از فیلتر ۵۰۰ میکرون در ورودی توصیه میشود تا از انسداد محفظه و آسیب به سنسور جلوگیری گردد.
اجزای یک سیستم اندازهگیری کامل با CYA251
برای دستیابی به بالاترین دقت و پایداری، Flowfit CYA251 معمولاً بهعنوان بخشی از یک سیستم کامل آنالیز آنلاین مورد استفاده قرار میگیرد که شامل موارد زیر است:
- سنسور آنالیز آب: مانند CUS51D (کدورت) یا CAS51D (نیترات)
- ترنسمیتر چندکاناله: سری Liquiline CM442 یا CM444
- کابل دیجیتال Memosens: جهت انتقال داده ایمن و بدون نویز
- تجهیزات جانبی: شیرهای قطع جریان و در صورت نیاز، سیستم شستشوی خودکار
این ترکیب، یک راهکار حرفهای و قابل اطمینان برای پایش مداوم کیفیت آب در محیطهای صنعتی فراهم میکند.
