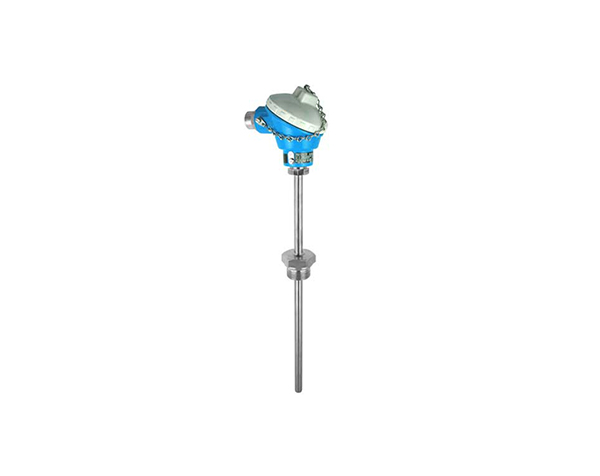

ترانسمیتر دما / TM501

TM501 یک ترانسمیتر دما RTD/TC پیشرفته با ترموول و هد ترمینال است که برای طیف گسترده‌ای از کاربردها طراحی شده است. این دستگاه، به دلیل دقت و قابلیت اطمینان بالا، به عنوان یک ابزار کلیدی در صنایع مختلف از جمله صنعتی، فرآیندی و آزمایشگاهی شناخته می‌شود. TM501 با پشتیبانی از خروجی‌های متنوع و پروتکل HART®، انتخابی مناسب برای نیازهای اندازه‌گیری دما است. این راهنما، اطلاعات جامعی در مورد ویژگی‌ها، نصب، سیم‌کشی، راه‌اندازی و نگهداری این دستگاه ارائه می‌دهد.

ویژگی‌های کلیدی TM501:

• محدوده دمایی وسیع: عملکرد در بازه -50°C تا +650°C (-58°F تا 1202°F)، بسته به نوع سنسور و گزینه‌های انتخابی.
• پشتیبانی از استانداردهای بین‌المللی:
  • Pt100 مطابق با IEC 60751.
  • ترموکوپل (TC) نوع K و J مطابق با IEC 60584.
• خروجی‌های متنوع:
  • سیگنال استاندارد 4 تا 20 میلی‌آمپر.
  • پروتکل HART® برای ارتباطات پیشرفته.
• ساختار مقاوم:
  • بدنه از جنس استیل ضد زنگ (SS 316L).
  • هد ترمینال از آلیاژ آلومینیوم با درجه حفاظت IP65.
• عملکرد قابل اطمینان در شرایط سخت:
  • مقاومت در برابر شوک و لرزش مطابق با استاندارد IEC 60068-2-6.
  • دقت بالا و پایداری بلندمدت.

TM501 به منظور اندازه‌گیری دما در محیط‌های متنوع طراحی شده است. از این دستگاه می‌توان در صنایع مختلف مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، کارخانه‌های شیمیایی و آزمایشگاه‌ها استفاده کرد. ویژگی‌های این دستگاه آن را برای اندازه‌گیری دقیق دما در محیط‌های سخت و فرآیندهای صنعتی پیچیده مناسب می‌کند.

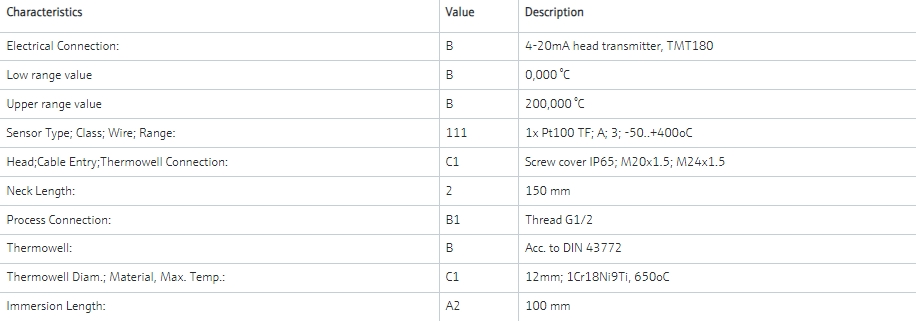

 مشخصات فنی

مدل اندازه‌گیری:

TM501 از اصل رفتار انتقال خطی دما استفاده می‌کند. این دستگاه با استفاده از سنسورهای RTD و TC، تغییرات دما را به سیگنال‌های الکتریکی قابل اندازه‌گیری تبدیل می‌کند.

محدوده اندازه‌گیری:

• Pt100: -50 تا +600°C (-58 تا +1112°F).
• ترموکوپل نوع K و J: -50 تا +650°C (-58 تا +1202°F).

سیگنال خروجی:

• استاندارد: Pt100، کلاس A، 4 سیمه، 1x یا 2x TC نوع K یا نوع J، کلاس 1.
• اختیاری: سیگنال 4 تا 20 میلی‌آمپر یا پروتکل HART®.

مشخصات فرستنده هد (اختیاری):

• پایداری بلندمدت:
  • کمتر از 0.1 K (0.18 °F) در سال یا کمتر از 0.05% در سال.
• تأثیر دمای محیط: محاسبات مربوط به انحراف دما در صفحه 25 ارائه شده است.
• زمان پاسخ: زمان پاسخ‌دهی به تغییرات دما بسته به مواد و قطر ترموول متفاوت است.

ساختار مکانیکی:

• مواد سازنده:
  • هد ترمینال: آلیاژ آلومینیوم ADC12.
  • قطعات در تماس با فرآیند: استیل ضد زنگ 316L.
• ابعاد و وزن:
  • وزن نمونه با طول U=300 میلی‌متر (11.8 اینچ) و E=150 میلی‌متر (5.9 اینچ): حدود 0.6 کیلوگرم.

شرایط محیطی:

• دمای محیط: مشخصات دقیق در صفحه 19 ارائه شده است.
• درجه حفاظت: IP65.
• مقاومت در برابر شوک و لرزش: مطابق با استاندارد IEC 60068-2-6.

TM501 با طراحی پیشرفته، دقت بالا و مقاومت در برابر شرایط سخت، یک انتخاب ایده‌آل برای اندازه‌گیری دما در محیط‌های صنعتی است. این راهنمای جامع، تمامی اطلاعات لازم برای نصب، راه‌اندازی و استفاده از این دستگاه را در اختیار شما قرار می‌دهد. برای اطلاعات بیشتر به وب‌سایت Endress+Hauser مراجعه کنید. فروشگاه دراک، یکی از عاملین فروش برند Endress+Hauser در ایران.
