ترانسمیتر التراسونیک / 7ML5221

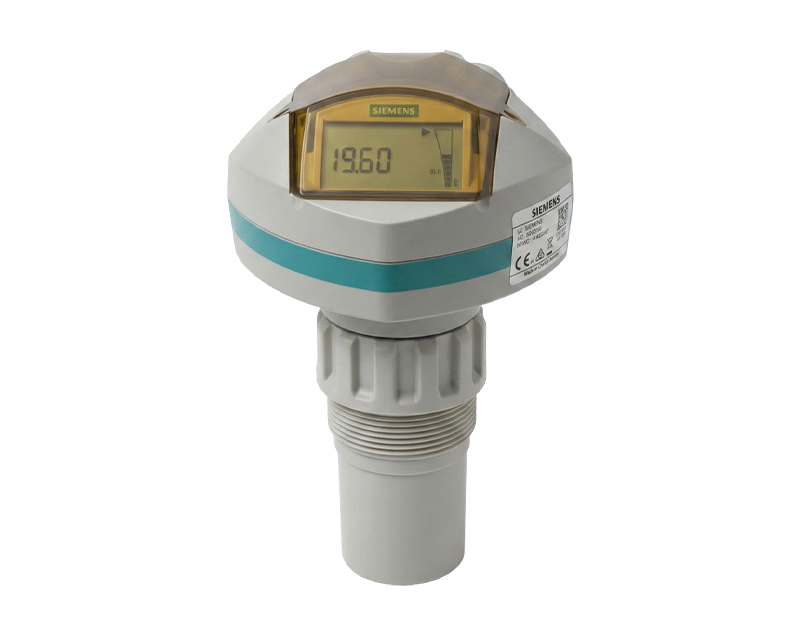

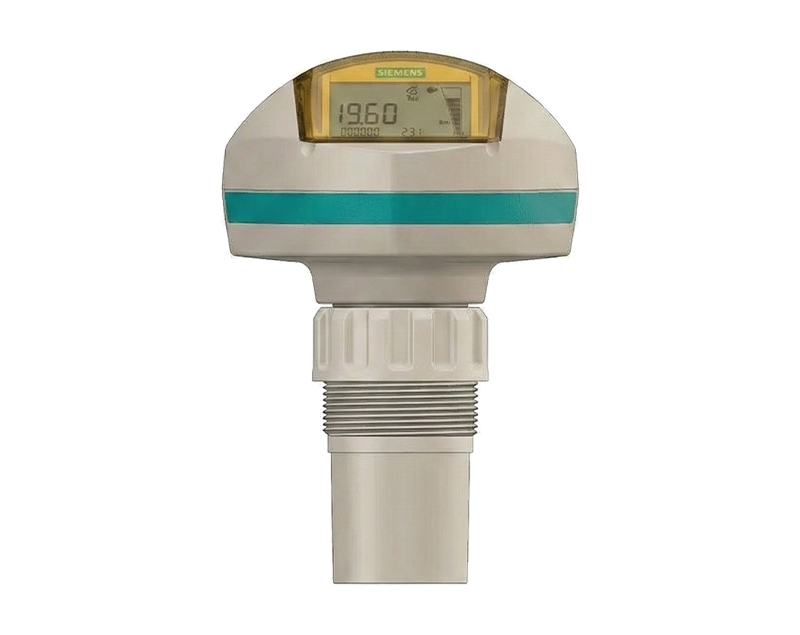

SITRANS Probe LU 7ML5221 زیمنس یک ترانسمیتر التراسونیک 2 سیمه لوپ‌پاور است که برای اندازه‌گیری پیوسته سطح، حجم و جریان مایعات طراحی شده است. این تجهیز برای مخازن ذخیره‌سازی، مخازن فرآیندی ساده و کانال‌های باز مناسب بوده و به‌ویژه در صنعت آب و فاضلاب و کاربردهای ذخیره‌سازی مواد شیمیایی کاربرد دارد. این دستگاه محدوده اندازه‌گیری تا 12 متر (40 فوت) را ارائه می‌دهد و در مدل‌های 6 متری (20 فوت) و 12 متری (40 فوت) در دسترس است.

7ML5221 از فناوری اندازه‌گیری سطح به روش التراسونیک با فرکانس 54 کیلوهرتز استفاده می‌کند. این تجهیز دارای پردازش سیگنال پیشرفته با فناوری Sonic Intelligence است که با ویژگی‌هایی مانند حذف خودکار سیگنال‌های کاذب (Auto False-Echo Suppression) برای اجتناب از موانع ثابت و بهبود نسبت سیگنال به نویز، دقت بالایی را ارائه می‌دهد. این دستگاه دارای دقت ± 0.15٪ از محدوده یا 6 میلی‌متر (0.25 اینچ) (هرکدام بزرگ‌تر باشد) بوده و وضوح و تکرارپذیری آن برابر با ≤ 3 میلی‌متر (0.12 اینچ) است. سنسور دمای داخلی برای جبران دما در شرایط مختلف فرآیندی و مواد، از دیگر ویژگی‌های این دستگاه است. سیگنال خروجی 4 تا 20 میلی‌آمپر با دقت ± 0.02 میلی‌آمپر، به‌صورت متناسب یا معکوس با سطح اندازه‌گیری شده ارائه می‌شود. زاویه پرتو این دستگاه 10 درجه و فاصله خالی آن 0.25 متر (10 اینچ) است.

ترانسدیوسر سری SITRANS Probe LU با مواد ETFE (اتیلن تترافلوئورواتیلن) یا PVDF (پلی‌وینیلیدن فلوراید) برای استفاده در محیط‌های شیمیایی مختلف عرضه می‌شود. بدنه دستگاه از پلی‌بوتیلن ترفتالات (PBT) ساخته شده و دارای درجه حفاظتی Type 4X/NEMA 4X، Type 6/NEMA 6 و IP67/IP68 است که آن را برای نصب در محیط‌های داخلی و خارجی با دمای محیط -40 تا 80 درجه سانتی‌گراد (-5 تا 176 درجه فارنهایت) مناسب می‌کند. دمای مجاز در فلنج یا محل رزوه بین -40 تا 85 درجه سانتی‌گراد (-5 تا 185 درجه فارنهایت) است. وزن دستگاه 2.1 کیلوگرم (4.6 پوند) بوده و دارای دو گلند کابل M20x1.5 یا دو ورودی کابل با رزوه ½ اینچ NPT است. اتصالات فرآیندی شامل رزوه‌های 2 اینچ NPT، BSP یا G/PF، فلنج 3 اینچ (80 میلی‌متر) یا گزینه‌های نصب دیگر به انتخاب مشتری است.

پیکربندی 7ML5221 از طریق نرم‌افزار Siemens SIMATIC PDM (رایانه)، ارتباط‌دهنده دستی HART یا دستگاه برنامه‌ریزی مادون قرمز Siemens Milltronics انجام می‌شود. این تجهیز از پروتکل ارتباطی HART استفاده می‌کند و دارای حافظه EEPROM غیر فرار است. برنامه‌ریز دستی یک دستگاه ایمن ذاتی (Intrinsically Safe) اختیاری با دمای کاری -20 تا 40 درجه سانتی‌گراد (-5 تا 104 درجه فارنهایت) است. منبع تغذیه دستگاه 24 ولت DC (اسمی) با حداکثر مقاومت 550 اهم و حداکثر 30 ولت DC است. این دستگاه دارای تاییدیه‌های CSAUS/C، FM و CE بوده و تاییدیه‌های مناطق پرخطر را برای اروپا (ATEX II 1G EEx ia IIC T4)، ایالات متحده آمریکا (FM Class 1, Div. 1, Groups A, B, C, D) و کانادا (CSA Class 1, Div. 1, Groups A, B, C, D) دریافت کرده است.

برای پیکربندی دستگاه، لازم است چندین پارامتر تنظیم شوند:

• پارامتر 001 نوع عملکرد پروب را مشخص می‌کند و می‌توان آن را برای اندازه‌گیری سطح از کف مخزن، فاصله از سطح ترانسدیوسر به سمت پایین یا فاصله از نقطه مرجع مشخص تنظیم کرد.
• پارامتر 2 معمولاً برای مایعات یا کاربردهای سطح صاف تنظیم می‌شود.
• پارامتر 3 نرخ پاسخ (آهسته، متوسط یا سریع) را تعیین می‌کند.
• پارامتر 5 واحدهای مهندسی (متر، سانتی‌متر، میلی‌متر، فوت یا اینچ) را مشخص می‌کند.
• پارامتر 6 فاصله خالی (فاصله از سطح سنسور به سمت پایین) را تعریف می‌کند که معادل 4 میلی‌آمپر یا 0٪ است.
• پارامتر 7 فاصله به سمت بالا از فاصله خالی را تعریف می‌کند که معادل 20 میلی‌آمپر یا 100٪ است.

در صورت وجود موانع در مخزن، توصیه می‌شود عملکرد Auto False-Echo Suppression را انجام دهید. این فرآیند شامل اندازه‌گیری فاصله تا سطح مایع، کم کردن تقریباً 18 اینچ از آن، و وارد کردن این مقدار در پارامتر 838 است. سپس پارامتر 837 روی مقدار 2 تنظیم می‌شود.

ترانسمیتر 7ML5221 در مرحله پایان تولید قرار دارد، اما همچنان قابل سفارش است. توصیه می‌شود این دستگاه را با سری SITRANS Probe LU240 جایگزین کنید. این سری، با نام SITRANS Probe LU، دارای گزینه‌های مختلف برای نوع بدنه، محدوده و جنس سنسور، اتصالات فرآیندی، نوع ارتباط و خروجی، و تاییدیه‌ها است. این محصول در کانادا تولید می‌شود و از 10 ژانویه 2003 با دستورالعمل RoHS سازگار است.
