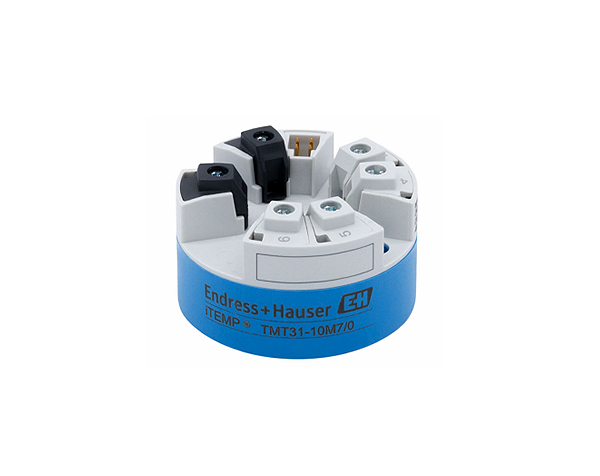

iTEMP TMT31 اندرس هاوزر یک ترانسمیتر دمای بسیار دقیق و قابل اعتماد است که برای کاربردهای صنعتی demanding طراحی شده است. این سند یک بررسی فنی دقیق را ارائه می دهد که شامل عملکرد، مشخصات، نصب و لوازم جانبی مرتبط آن می شود.
عملکرد و طراحی سیستم
iTEMP TMT31 یک دستگاه دو سیمه با یک ورودی اندازه گیری واحد و خروجی آنالوگ 4-20 میلی آمپر است. این دستگاه از یک حسگر دمای مقاومتی (RTD) به طور خاص Pt100 یا Pt1000 برای حسگر دما استفاده می کند و یک راه حل اندازه گیری جامع را برای تنظیمات صنعتی مختلف ارائه می دهد. این دستگاه برای نصب درون یک سر ترمینال فرم B (صاف) مطابق با DIN EN 50446 طراحی شده است. معماری سیستم امکان برنامه ریزی PC را از طریق رابط CDI فراهم می کند و قابلیت های پیکربندی و تشخیص پیشرفته را ارائه می دهد.
قابلیت های اندازه گیری
- متغیر اندازه گیری شده: دما، با رفتار انتقال خطی دما.
- محدوده اندازه گیری: محدوده به RTD انتخاب شده (Pt100 یا Pt1000) و کالیبراسیون خاص آن بستگی دارد که مطابق با استانداردهایی مانند IEC 60751:2008، JIS C1604:1984 و GOST 6651-94 است. محدوده ها به طور کلی از -200 درجه سانتیگراد تا +850 درجه سانتیگراد (-328 درجه فارنهایت تا +1562 درجه فارنهایت) گسترش می یابد، اما محدودیت های خاص به سنسور و ضرایب Callendar-van-Dusen آن بستگی دارد.
- ورودی: iTEMP TMT31 اتصالات RTD 2 سیم، 3 سیم یا 4 سیم را در خود جای می دهد. پیکربندی 2 سیم امکان جبران مقاومت سیم (0-30Ω) را فراهم می کند، در حالی که اتصالات 3 سیم و 4 سیم تا 50Ω در هر سیم را پشتیبانی می کنند. جریان سنسور تا ≤0.3 میلی آمپر محدود شده است.
- خروجی: خروجی اصلی یک سیگنال آنالوگ 4-20 میلی آمپر است که می تواند به 20-4 میلی آمپر معکوس شود. این سیگنال یکپارچه سازی بدون درز با سیستم های مختلف کنترل فرآیند (PLC) را تسهیل می کند.
تشخیص و اعلام خرابی
iTEMP TMT31 دارای توابع تشخیصی قوی مطابق با استانداردهای NAMUR NE107 است. این توابع مسائل مختلفی را تشخیص داده و گزارش می کنند، از جمله:
- مدار باز / اتصال کوتاه کابل
- سیم کشی نادرست
- خطاهای داخلی دستگاه
- شرایط خارج از محدوده
- محدوده دمای دستگاه خارج از محدوده
- ولتاژ پایین
مشخصات سیگنال
- رفتار خطی سازی / انتقال: خطی دما
- فیلتر: یک فیلتر دیجیتال مرتبه اول (0-120 ثانیه) و یک فیلتر فرکانس شبکه 50/60 هرتز (غیر قابل تنظیم) باعث ثبات سیگنال می شود.
- تأخیر روشن شدن: ≤5 ثانیه تا زمانی که اولین مقدار اندازه گیری شده معتبر در خروجی در دسترس باشد. در طول این تأخیر، جریان خروجی (Ia) کمتر از یا مساوی 3.8 میلی آمپر باقی می ماند.
منبع تغذیه و مصرف
- ولتاژ تغذیه: برای مناطق غیر خطرناک، محدوده قابل قبول 10 ولت تا 36 ولت DC (استاندارد) است، با الزامات خاص برای مناطق خطرناک که در مستندات Ex توضیح داده شده است. محافظت در برابر معکوس شدن قطبیت گنجانده شده است.
- مصرف جریان: 3.5 میلی آمپر تا 22.5 میلی آمپر.
اتصال الکتریکی و ترمینال ها

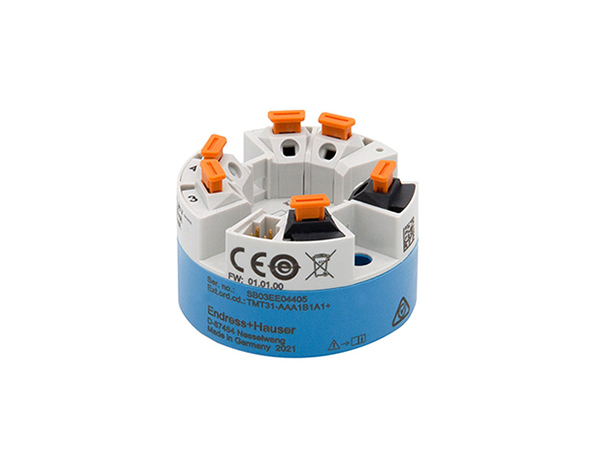

این دستگاه گزینه های اتصال انعطاف پذیری را ارائه می دهد و هم ترمینال های پیچ و ترمینال های فنری اختیاری را برای کابل های حسگر و منبع تغذیه ارائه می دهد. اختصاص ترمینال ها به طور واضح در اسناد تعریف شده است. مقاطع کابل تا 1.5 میلی متر مربع (16 AWG) با ترمینال های پیچ پشتیبانی می شوند، در حالی که ترمینال های
