نمایشگر فرایند / RIA450

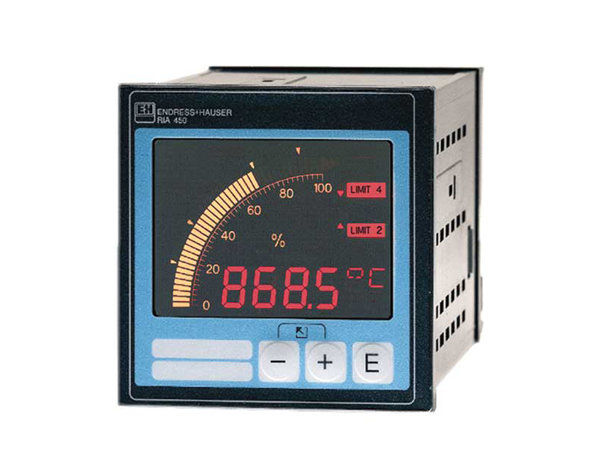

نمایشگر فرایندی Endress+Hauser RIA450 یکی از تجهیزات کاربردی و چندمنظوره برای نمایش، پایش و کنترل مقادیر اندازه‌گیری‌شده در سیستم‌های صنعتی است. این دستگاه که توسط شرکت معتبر Endress+Hauser طراحی و تولید شده، برای دریافت و پردازش انواع سیگنال‌های آنالوگ مورد استفاده قرار می‌گیرد و می‌تواند اطلاعات مربوط به پارامترهایی مانند دما، فشار، سطح و دبی را به شکل واضح و قابل فهم در اختیار اپراتور قرار دهد. انعطاف‌پذیری در نوع ورودی‌ها، قابلیت تعریف نقاط هشدار، برخورداری از منبع تغذیه داخلی برای لوپ و طراحی مناسب برای نصب در تابلوهای کنترل، باعث شده است RIA450 در بسیاری از کاربردهای صنعتی به عنوان یک نمایشگر و کنترلر فرایندی قابل اعتماد مورد استفاده قرار گیرد.

یکی از مهم‌ترین ویژگی‌های نمایشگر فرایندی RIA450، پشتیبانی از طیف گسترده‌ای از سیگنال‌های ورودی است. این تجهیز می‌تواند سیگنال جریان 0/4 تا 20 میلی‌آمپر و سیگنال‌های ولتاژی مانند 0 تا 1 ولت یا 0 تا 10 ولت را دریافت کند. علاوه بر این، ورودی دستگاه برای اتصال به سنسورهای دمایی RTD مانند Pt100 و Pt1000 و همچنین انواع مختلف ترموکوپل از جمله T، J، K، R، S، B و N قابل استفاده است. همین تنوع ورودی موجب می‌شود کاربر بتواند از RIA450 در پروژه‌هایی با تجهیزات اندازه‌گیری متفاوت استفاده کند، بدون اینکه الزاماً به یک نوع سنسور یا ترانسمیتر خاص محدود باشد.

در بسیاری از سیستم‌های ابزار دقیق، نمایش مقدار اندازه‌گیری‌شده تنها یکی از نیازهای سیستم است و تجهیز نمایشگر باید بتواند در کنار نمایش اطلاعات، وضعیت فرایند را نیز کنترل کند. RIA450 با در اختیار قرار دادن قابلیت تعریف چهار نقطه هشدار مستقل، امکان نظارت مؤثرتر بر شرایط فرایند را فراهم می‌کند. این نقاط هشدار می‌توانند برای مقادیر مینیمم و ماکسیمم، تحلیل روند تغییرات سیگنال و کنترل شرایط لحظه‌ای فرایند مورد استفاده قرار گیرند. در صورت عبور مقدار اندازه‌گیری‌شده از محدوده تعیین‌شده، رله مربوطه می‌تواند فعال شود و یک فرمان کنترلی یا هشدار را در اختیار سیستم قرار دهد. این قابلیت در کاربردهایی که کنترل سریع شرایط غیرعادی اهمیت دارد، ارزش عملیاتی بالایی خواهد داشت.

یکی دیگر از مزیت‌های مهم RIA450، وجود منبع تغذیه داخلی برای لوپ است. این دستگاه بسته به مدل می‌تواند تغذیه 24 ولت DC را با جریان تا 25 یا 100 میلی‌آمپر فراهم کند. بنابراین در برخی کاربردها امکان اتصال مستقیم نمایشگر به ترانسمیترهای دو سیمه و تجهیزات مرتبط وجود دارد و نیاز به استفاده از منبع تغذیه مجزا برای لوپ کاهش پیدا می‌کند. این ویژگی علاوه بر ساده‌تر کردن سیم‌کشی، می‌تواند باعث کاهش تعداد تجهیزات نصب‌شده در تابلو و ساده‌تر شدن ساختار سیستم ابزار دقیق شود.

نمایش اطلاعات در RIA450 نیز با هدف افزایش خوانایی و سهولت کار اپراتور طراحی شده است. این نمایشگر از یک صفحه نمایش سه‌رنگ بهره می‌برد که علاوه بر مقدار اندازه‌گیری‌شده، امکان نمایش واحد مهندسی، وضعیت هشدار و بارگراف گرافیکی را فراهم می‌کند. عدد اندازه‌گیری نیز به صورت چهار رقمی نمایش داده می‌شود. استفاده از نمایشگر رنگی و علائم گرافیکی باعث می‌شود اپراتور بتواند وضعیت فرایند را سریع‌تر تشخیص دهد و در صورت وقوع شرایط هشدار، بدون نیاز به بررسی مداوم تجهیزات دیگر، از تغییر وضعیت مطلع شود.

تنظیمات دستگاه نیز به شکلی انجام شده که استفاده از آن برای تکنسین‌ها و مهندسان ابزار دقیق ساده باشد. سه کلید فیزیکی روی پنل جلویی امکان دسترسی به تنظیمات اصلی را فراهم می‌کنند و کاربر می‌تواند پارامترهایی مانند محدوده اندازه‌گیری، واحد مهندسی و نقاط هشدار را تنظیم کند. این موضوع در زمان راه‌اندازی یا تغییر شرایط کاری سیستم اهمیت زیادی دارد، زیرا بسیاری از تنظیمات مورد نیاز بدون پیچیدگی و از طریق پنل جلویی دستگاه قابل انجام است.

RIA450 علاوه بر نمایش مقدار لحظه‌ای، قابلیت تحلیل روند تغییرات سیگنال را نیز در اختیار کاربر قرار می‌دهد. در فرآیندهای صنعتی، بررسی نحوه تغییر یک پارامتر در طول زمان گاهی از مشاهده مقدار فعلی آن مهم‌تر است. قابلیت Trend Analysis در این نمایشگر به کاربر کمک می‌کند تغییرات سیگنال را در یک بازه زمانی مشخص بررسی کند و از رفتار فرایند اطلاعات بیشتری به دست آورد. چنین قابلیتی می‌تواند در شناسایی تغییرات تدریجی، نوسانات فرایندی یا شرایطی که احتمال ایجاد خطا در آینده دارند، کاربرد داشته باشد.

از دیگر قابلیت‌های قابل توجه این تجهیز می‌توان به امکان کنترل متناوب پمپ‌ها یا Alternating Pump Control اشاره کرد. در برخی سیستم‌های صنعتی و تأسیسات فرایندی، استفاده مداوم از یک پمپ می‌تواند موجب استهلاک بیشتر آن نسبت به پمپ‌های دیگر شود. قابلیت کنترل متناوب می‌تواند برای مدیریت نوبتی پمپ‌ها مورد استفاده قرار گیرد تا عملکرد سیستم متعادل‌تر شود. این ویژگی به‌خصوص در سیستم‌هایی که چند پمپ برای یک وظیفه مشترک مورد استفاده قرار می‌گیرند، می‌تواند به بهبود مدیریت تجهیزات کمک کند.

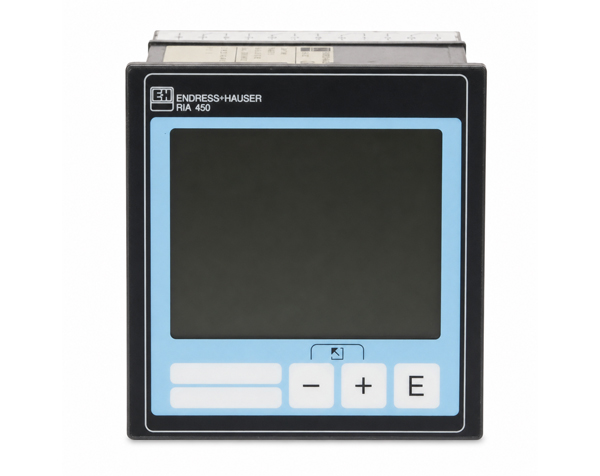

از نظر نصب نیز نمایشگر فرایندی Endress+Hauser RIA450 برای استفاده در تابلوهای صنعتی طراحی شده است. ابعاد استاندارد پنل نصب این دستگاه 96×96 میلی‌متر است و عمق کلی آن حدود 168 میلی‌متر اعلام شده است. طراحی پنلی باعث می‌شود RIA450 بتواند در تابلوهای کنترل، اتاق‌های کنترل، ایستگاه‌های اندازه‌گیری ثابت یا سیار و همچنین سیستم‌های بدون اپراتور مورد استفاده قرار گیرد. پنل جلویی دستگاه دارای درجه حفاظت IP65 است که مقاومت مناسبی در برابر ورود گرد و غبار و پاشش آب ایجاد می‌کند، در حالی که بخش ترمینال‌ها دارای درجه حفاظت IP20 است.

بدنه RIA450 از پلی‌کربنات یا PC مقاوم صنعتی ساخته شده است که برای استفاده در محیط‌های صنعتی انتخاب شده است. وزن دستگاه حدود 670 گرم است و طراحی آن ضمن حفظ استحکام، امکان نصب و استفاده آسان در تابلوهای ابزار دقیق را فراهم می‌کند. محدوده دمای کاری دستگاه نیز 0 تا 50 درجه سانتی‌گراد است که آن را برای بسیاری از محیط‌های داخلی صنعتی و تابلوهای کنترل مناسب می‌سازد. البته در طراحی یک سیستم صنعتی باید شرایط واقعی محیط نصب، دما، رطوبت، تهویه و سایر عوامل محیطی نیز در نظر گرفته شود.

از نظر منبع تغذیه، RIA450 انعطاف‌پذیری مناسبی دارد و بسته به مدل می‌تواند با برق 90 تا 253 ولت AC یا 18 تا 36 ولت DC کار کند. این قابلیت باعث می‌شود امکان استفاده از نمایشگر در ساختارهای مختلف برق صنعتی وجود داشته باشد. انتخاب مدل مناسب باید بر اساس ولتاژ تغذیه موجود در پروژه و مشخصات دقیق کد سفارش انجام شود. در زمان خرید نیز بررسی کد کامل تجهیز اهمیت زیادی دارد، زیرا برخی قابلیت‌ها و مشخصات ممکن است بسته به نسخه یا آپشن انتخاب‌شده متفاوت باشند.

دقت اندازه‌گیری نیز یکی از پارامترهای مهم در انتخاب نمایشگرهای فرایندی است. دقت ورودی جریان و ولتاژ RIA450 حدود ±0.25 درصد FSD اعلام شده و دقت ورودی یونیورسال آن حدود ±0.5 درصد FSD است. این مشخصات در کنار قابلیت دریافت ورودی‌های متنوع، امکان استفاده از دستگاه را در طیف گسترده‌ای از سیستم‌های اندازه‌گیری فراهم می‌کند. البته در کاربردهای حساس، علاوه بر دقت خود نمایشگر، دقت ترانسمیتر یا سنسور، شرایط سیم‌کشی، کالیبراسیون و سایر اجزای زنجیره اندازه‌گیری نیز باید مورد توجه قرار گیرد.

خروجی‌های رله‌ای یکی دیگر از بخش‌های مهم RIA450 هستند. این تجهیز دارای چهار رله با کنتاکت آزاد است که ظرفیت آن‌ها تا 3 آمپر در 250 ولت AC اعلام شده است. این رله‌ها می‌توانند بر اساس شرایط تعریف‌شده توسط کاربر عمل کنند و برای ارسال فرمان به تجهیزات جانبی، اعلام وضعیت هشدار یا اجرای بخشی از منطق کنترلی سیستم مورد استفاده قرار گیرند. به همین دلیل RIA450 صرفاً یک نمایشگر ساده نیست و در بسیاری از کاربردها می‌تواند نقش یک واحد نمایش و کنترل فرایندی را نیز بر عهده داشته باشد.

از نظر استانداردها و الزامات ایمنی نیز RIA450 برای استفاده در محیط‌های صنعتی طراحی شده است. این تجهیز با استانداردهایی مانند EN 61010، EN 55011، EN 61000 و IEC 770 سازگاری دارد و در طراحی آن موضوعاتی مانند تداخلات الکترومغناطیسی، افزایش ولتاژ و تخلیه الکترواستاتیکی یا ESD مورد توجه قرار گرفته است. رعایت این الزامات در تجهیزات ابزار دقیق اهمیت زیادی دارد، زیرا دستگاه‌های نصب‌شده در تابلوهای صنعتی ممکن است در معرض منابع مختلف نویز و تداخل الکتریکی قرار داشته باشند.

نمایشگر RIA450 را می‌توان در سیستم‌های اندازه‌گیری صنعتی مختلف مورد استفاده قرار داد. برای مثال، در یک سیستم اندازه‌گیری سطح می‌توان سیگنال خروجی ترانسمیتر را به دستگاه وارد کرد و مقدار سطح را با واحد مهندسی مورد نظر روی نمایشگر مشاهده کرد. در سیستم‌های اندازه‌گیری فشار نیز می‌توان خروجی ترانسمیتر فشار را به RIA450 متصل کرد و علاوه بر نمایش مقدار فشار، برای محدوده‌های مشخص آلارم تعریف کرد. همین ساختار برای کاربردهای دما و دبی نیز قابل استفاده است و انعطاف‌پذیری ورودی‌های دستگاه اجازه می‌دهد از سنسورها و ترانسمیترهای مختلف استفاده شود.

در تابلوهای کنترل و اتاق‌های مانیتورینگ، استفاده از یک نمایشگر محلی مانند RIA450 می‌تواند دسترسی اپراتور به اطلاعات فرایند را ساده‌تر کند. در بسیاری از پروژه‌ها لازم است مقدار یک پارامتر در محل تابلو به شکل واضح نمایش داده شود تا اپراتور بتواند بدون مراجعه به سیستم‌های پیچیده‌تر، وضعیت را بررسی کند. نمایشگر سه‌رنگ، بارگراف و قابلیت تعریف هشدارهای مختلف باعث می‌شود RIA450 برای چنین کاربردهایی گزینه‌ای کاربردی باشد.

برای ایستگاه‌های اندازه‌گیری ثابت یا سیار و همچنین سیستم‌های بدون اپراتور نیز قابلیت‌های RIA450 می‌توانند مفید باشند. امکان تعریف آلارم‌های مستقل و استفاده از رله‌های خروجی این امکان را فراهم می‌کند که در صورت تغییر شرایط فرایند، فرمان لازم به تجهیزات دیگر ارسال شود. در این حالت، دستگاه می‌تواند بخشی از سیستم نظارت و کنترل محلی باشد و اطلاعات اندازه‌گیری‌شده را در کنار وضعیت هشدار در اختیار سیستم قرار دهد.

در هنگام خرید RIA450 باید به مشخصات فنی دقیق، نوع ورودی، نوع تغذیه، تعداد و نوع خروجی‌ها و کد سفارش توجه شود. همچنین اگر تجهیز برای جایگزینی یک نمایشگر قدیمی خریداری می‌شود، بررسی ابعاد پنل، نوع سیم‌بندی و سازگاری سیگنال ورودی پیش از سفارش اهمیت دارد. در پروژه‌های صنعتی، انتخاب تجهیز صرفاً بر اساس نام مدل کافی نیست و بهتر است کد کامل محصول و مشخصات فنی آن با نیاز پروژه تطبیق داده شود.

فروشگاه دراک می‌تواند برای تأمین تجهیزات ابزار دقیق و محصولات صنعتی، مرجع مناسبی برای بررسی مدل‌های مختلف Endress+Hauser باشد. مجموعه محصولاتی مانند نمایشگرهای فرایندی، ترانسمیترهای فشار، سطح، دما و دبی و سایر تجهیزات ابزار دقیق در پروژه‌های صنعتی مورد استفاده قرار می‌گیرند و بررسی دقیق مشخصات فنی پیش از خرید می‌تواند از انتخاب اشتباه جلوگیری کند. در صورتی که RIA450 برای یک پروژه خاص در نظر گرفته شده باشد، تطبیق نوع ورودی، تغذیه، خروجی رله‌ای و شرایط نصب با نیاز سیستم اهمیت ویژه‌ای دارد.

در مجموع، Endress+Hauser RIA450 را می‌توان یک نمایشگر فرایندی چندمنظوره دانست که قابلیت‌هایی فراتر از نمایش ساده مقدار اندازه‌گیری‌شده ارائه می‌دهد. پشتیبانی از ورودی‌های جریان، ولتاژ، RTD و ترموکوپل، منبع تغذیه داخلی 24 ولت، نمایشگر سه‌رنگ با بارگراف، چهار نقطه هشدار قابل تنظیم، خروجی‌های رله‌ای، قابلیت تحلیل روند، کنترل متناوب پمپ‌ها، نصب پنلی استاندارد و طراحی مقاوم صنعتی، این تجهیز را برای طیف گسترده‌ای از کاربردهای ابزار دقیق مناسب کرده است. ترکیب این قابلیت‌ها باعث می‌شود RIA450 بتواند در بسیاری از سیستم‌های اندازه‌گیری و کنترل به عنوان یک رابط محلی قابل اعتماد میان تجهیزات اندازه‌گیری و اپراتور مورد استفاده قرار گیرد.

مشخصات فنی مهم RIA450 شامل ورودی‌های جریان، ولتاژ، RTD و ترموکوپل، دقت ±0.25 درصد FSD برای ورودی جریان و ولتاژ، دقت ±0.5 درصد FSD برای ورودی یونیورسال، چهار رله با کنتاکت آزاد و ظرفیت 3A/250VAC، منبع تغذیه لوپ 24VDC با جریان تا 25 یا 100mA، محدوده دمای کاری 0 تا 50 درجه سانتی‌گراد، ابعاد 96×96×168 میلی‌متر، وزن حدود 670 گرم، بدنه پلی‌کربنات مقاوم صنعتی و درجه حفاظت IP65 برای پنل جلو و IP20 برای ترمینال‌ها است. منبع تغذیه دستگاه نیز بسته به مدل می‌تواند 90 تا 253VAC یا 18 تا 36VDC باشد.

در زمان استفاده از این تجهیز، توجه به دفترچه راهنما و کد سفارش دقیق محصول اهمیت دارد؛ زیرا مشخصات برخی نسخه‌ها و آپشن‌ها ممکن است با یکدیگر تفاوت داشته باشند. برای انتخاب صحیح، بهتر است مشخصات تجهیز مورد نیاز با شرایط واقعی فرایند، نوع سنسور یا ترانسمیتر، ولتاژ تغذیه، تعداد آلارم‌ها و نوع خروجی مورد نیاز تطبیق داده شود. به همین دلیل، RIA450 نه‌تنها برای نمایش مقادیر فرایندی، بلکه به عنوان یک بخش کاربردی از معماری کنترل و مانیتورینگ صنعتی قابل بررسی است. برای دانلود کاتالوگ و بررسی دقیق‌تر مشخصات فنی، کدهای سفارش، اتصالات، تنظیمات و اطلاعات مربوط به نصب RIA450 می‌توان از مستندات فنی سازنده استفاده کرد. بررسی کاتالوگ پیش از خرید، به‌خصوص در پروژه‌هایی که نیاز به انتخاب دقیق نوع ورودی و خروجی دارند، می‌تواند به تصمیم‌گیری صحیح‌تر کمک کند.
