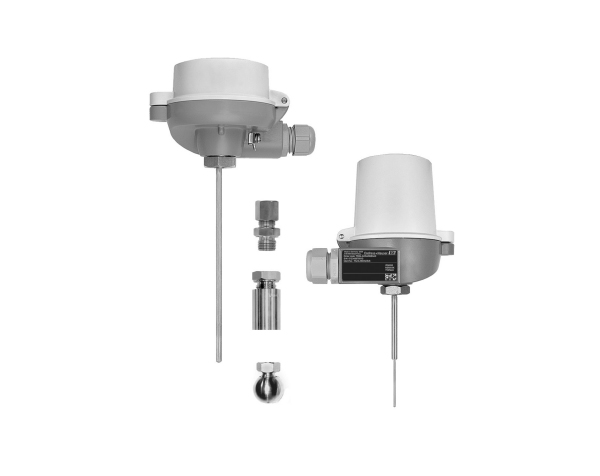

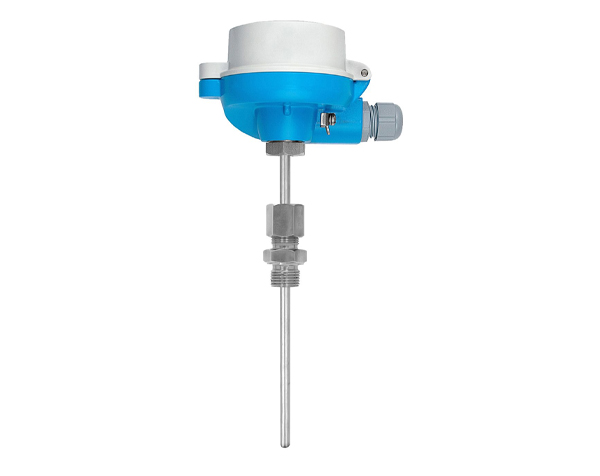

Omnigrad T TR24 یک ترانسمیتر دمای مقاومتی (RTD) ماژولار است که دارای حسگر Pt100 مطابق با استاندارد IEC 60751 میباشد. طراحی ماژولار این حسگر امکان سفارشیسازی از طریق انتخاب انواع سر ترمینالها، طول غوطهوری و پروتکلهای ارتباطی مختلف را فراهم میکند. حسگر بهصورت سیمپیچ (WW) یا فیلم نازک (TF) موجود است که هرکدام مزایای خاص خود را دارند. حسگرهای WW دقت بالاتر و پایداری طولانیتری تا دمای 600 درجه سانتیگراد (1112 درجه فارنهایت) دارند، اما بزرگتر بوده و در برابر لرزش حساستر هستند. حسگرهای TF کوچکتر، مقاومتر در برابر لرزش هستند اما ممکن است در دماهای بالای 300 درجه سانتیگراد (572 درجه فارنهایت) انحراف بیشتری از ویژگیهای استاندارد داشته باشند.
ویژگیها و مزایای کلیدی:
- طراحی ماژولار: طراحی ماژولار حسگر امکان انعطافپذیری بالایی را فراهم میآورد و به کاربران این امکان را میدهد که حسگر را بهصورت دلخواه با انتخاب سر ترمینالها، طول غوطهوری و اتصالات فرآیندی سفارشیسازی کنند. سرهای ترمینال استاندارد مطابق با DIN EN 50446 هستند.
- دامنه دمای گسترده: Omnigrad T TR24 دامنه دمای وسیعی از -200 درجه سانتیگراد تا 600 درجه سانتیگراد (-328 درجه فارنهایت تا 1112 درجه فارنهایت) را پوشش میدهد.
- تحمل فشار بالا: این حسگر میتواند فشارهایی تا 50 بار (725 psi) را تحمل کند.
- درجه حفاظت بالا: حسگر دارای درجه حفاظتی تا IP68 است که آن را برای محیطهای سخت و چالشبرانگیز مناسب میسازد.
- ارتباطات متنوع: دستگاه از پروتکلهای مختلف ارتباطی از جمله خروجی آنالوگ (4-20 mA)، HART®، PROFIBUS® PA و FOUNDATION Fieldbus™ پشتیبانی میکند که امکان یکپارچهسازی آسان با سیستمهای کنترل مختلف را فراهم میآورد.
- زمان پاسخ سریع: طراحی نوک کاهشیافته موجب افزایش سرعت پاسخدهی و اندازهگیری دقیق و بهموقع دما میشود.
- مناسب برای مکانهای خطرناک: Omnigrad T TR24 برای استفاده در مکانهای خطرناک انواع مختلف حفاظتها را ارائه میدهد، از جمله ایمنی درونمعدنی (Ex ia) و ضد جرقه (Ex nA).
- دقت و اعتمادپذیری بالا: استفاده از حسگرهای Endress+Hauser همراه با ترانسمیترهای سر، دقت و اعتمادپذیری بالاتری نسبت به حسگرهای مستقیم فراهم میکند.
- سازگاری با انواع لولهها: سیستم از سازگاری بالایی با لولهها و طراحیهای مطابق با DIN 43772 برخوردار است.
مشخصات فنی:
- اصول اندازهگیری: ترمومتری مقاومتی (RTD) با استفاده از حسگر Pt100.
- شرایط عملیاتی: محدوده دمای محیط (بسته به پیکربندی)، فشار فرآیند و سرعت جریان مجاز (بسته به طول غوطهوری).
- دقت: تعیینشده توسط کلاسهای تحمل (AA، A، B) و تحملهای وابسته به دما (درجه سانتیگراد و درجه فارنهایت).
- زمان پاسخ: بسته به قطر واردات (3 میلیمتر یا 6 میلیمتر) متغیر است.
- مقاومت عایق: ≥ 100 MΩ در دمای محیط.
- گرمای خود: خطای گرمای خود حداقل است زمانی که از ترانسمیترهای iTEMP Endress+Hauser استفاده میشود.
- کالیبراسیون: کالیبراسیون دمای مقایسهای از -80 درجه سانتیگراد تا +600 درجه سانتیگراد (-110 درجه فارنهایت تا +1112 درجه فارنهایت) که به استانداردهای ملی و بینالمللی قابل ردیابی است.
- مواد: مواد مختلفی در ساختار حسگر بهکار رفته است، از جمله فولاد ضدزنگ AISI 316/1.4401، فولاد ضدزنگ AISI 316L/1.4404، PTFE (تفلون) و Silopren®. حداکثر دمای عملیاتی برای استفاده مداوم در هوا بسته به ماده متفاوت است.
گواهیها و تأییدیهها:
Omnigrad T TR24 علامت CE را داراست که نشاندهنده انطباق با دستورالعملهای EC مرتبط است. تأییدیههای مربوط به مناطق خطرناک (ATEX، CSA، FM) بسته به پیکربندی موجود است. مستند سایر استانداردها و دستورالعملهای مرتبط از جمله IEC 60529، IEC/EN 61010-1، IEC 60751 و DIN EN 50446 را نیز ذکر کرده است. گواهی مواد (EN 10204) و کالیبراسیون (قابل ردیابی به استانداردهای ملی و بینالمللی) بر اساس درخواست در دسترس است.
لوازم جانبی:
انواع مختلفی از لوازم جانبی موجود است که شامل لوازم جانبی خاص ارتباطی (کیتهای پیکربندی، Commuboxها، مبدلهای حلقه HART، آداپتورهای HART بیسیم، Fieldgates)، لوازم جانبی خاص خدماتی (نرمافزار Applicator، نرمافزار Konfigurator+temperature، نرمافزار مدیریت چرخه حیات W@M، FieldCare) و محصولات سیستم (واحد نمایشگر RIA16، موانع فعال RN221N، واحد تأمین RNS221) میشود. اطلاعات دقیق درباره این لوازم جانبی را میتوان از طریق وبسایت Endress+Hauser یا از مراکز فروش محلی بهدست آورد.
در مجموع، Endress+Hauser Omnigrad T TR24 یک حسگر دما بسیار انعطافپذیر و قابل سفارشیسازی است که برای محیطهای صنعتی سخت طراحی شده است. طراحی ماژولار، دامنه دمای وسیع، گزینههای ارتباطی مختلف و ساختار مقاوم آن را برای طیف وسیعی از کاربردها مناسب میسازد. مشخصات فنی دقیق و مستندات جامع ارائه شده، ادغام بدون مشکل و عملکرد بهینه را تضمین میکند.
