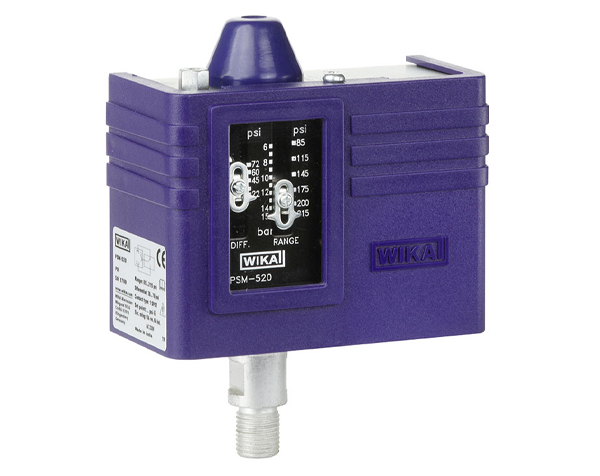

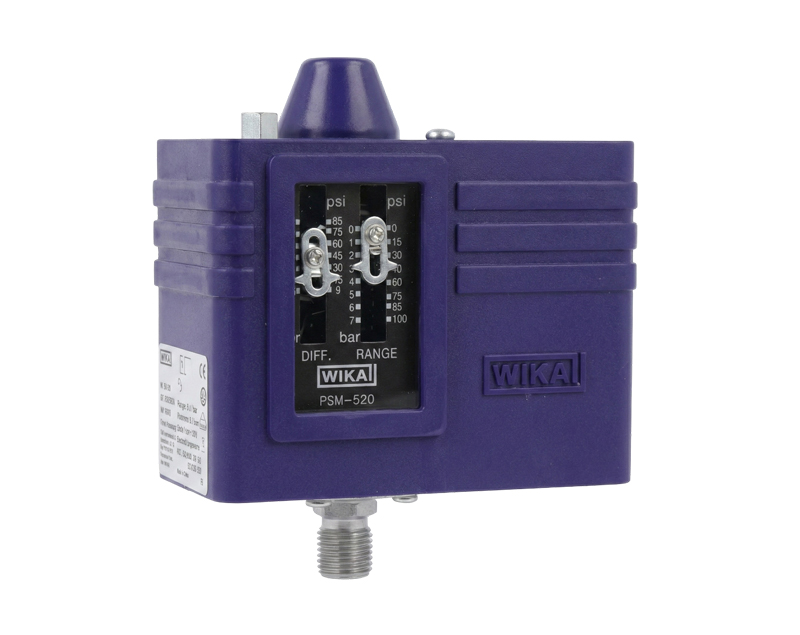

پرشر سوئیچ WIKA مدل PSM-520 یکی از تجهیزات کنترلی پرکاربرد در حوزه ابزار دقیق صنعتی است که با هدف پایش، کنترل و ایجاد هشدار در سیستمهای تحت فشار طراحی شده و به دلیل ساختار مکانیکی ساده اما دقیق، در طیف گستردهای از کاربردهای صنعتی مورد استفاده قرار میگیرد. این تجهیز در واقع یک کلید الکترومکانیکی وابسته به فشار است که با رسیدن فشار سیال به نقطه تنظیمشده، وضعیت کنتاکت داخلی را تغییر میدهد و به این ترتیب امکان قطع یا وصل مدارهای کنترلی، راهاندازی یا توقف پمپها و فعالسازی آلارمها را فراهم میکند. آنچه این مدل را در میان گزینههای همرده متمایز میسازد، قابلیت تنظیم دقیق نقطه سوئیچ در محل نصب، بازههای متنوع فشار و عملکرد پایدار در شرایط کاری سخت است که آن را به انتخابی منطقی برای مهندسان بهرهبردار و طراحان سیستم تبدیل کرده است.
از منظر عملکردی، PSM-520 برای کار با سیالات غیرخورنده مانند آب، هوا و روغن طراحی شده و به همین دلیل در سیستمهای بوستر پمپ، کمپرسورهای هوا، مدارهای هیدرولیک سبک و تجهیزات عمومی تأسیسات صنعتی کاربرد فراوان دارد. مکانیزم داخلی دستگاه مبتنی بر تغییر شکل یک المان حساس به فشار است که این تغییر شکل بهصورت مکانیکی به مجموعه کنتاکت منتقل میشود. کاربر میتواند نقطه عملکرد یا Set Point را متناسب با نیاز فرآیند تنظیم کند و همچنین میزان اختلاف بین نقطه قطع و وصل که به آن هیسترزیس گفته میشود نیز در محدوده مشخصی قابل تنظیم است. قابلیت تنظیم هیسترزیس در کاربردهایی که جلوگیری از قطع و وصل مکرر اهمیت دارد، یک مزیت فنی مهم محسوب میشود زیرا از استهلاک تجهیزات پاییندست مانند کنتاکتورها و الکتروموتورها جلوگیری میکند.
این پرشر سوئیچ در بازههای فشاری متنوعی از محدوده خلأ نسبی مانند 0.4- بار تا فشارهای مثبت 30 بار عرضه میشود و همین تنوع باعث میشود بتوان آن را در سناریوهای عملیاتی مختلف به کار گرفت. انتخاب صحیح رنج فشار اهمیت بالایی دارد زیرا بهترین دقت و طول عمر زمانی حاصل میشود که نقطه سوئیچ در میانه بازه اندازهگیری قرار گیرد. میزان خطای تکرارپذیری کمتر از 2 درصد از گستره اندازهگیری است که برای یک سوئیچ مکانیکی عددی قابل قبول و صنعتی به شمار میرود. این ویژگی تضمین میکند که در سیکلهای کاری مداوم، رفتار تجهیز پایدار باقی بماند و تغییرات ناخواسته در نقطه عملکرد ایجاد نشود.
از نظر الکتریکی، PSM-520 مجهز به یک کنتاکت تغییر وضعیت از نوع SPDT است که امکان استفاده در مدارات Normally Open یا Normally Closed را فراهم میکند. توانایی سوئیچ بارهای مقاومتی تا 10 آمپر در ولتاژ 230 ولت AC و بارهای القایی تا 6 آمپر، این مدل را برای کنترل مستقیم بسیاری از مصرفکنندههای صنعتی مناسب میسازد. البته در کاربردهایی با جریان راهاندازی بالا، توصیه میشود از رله واسط یا کنتاکتور استفاده شود تا طول عمر کنتاکت داخلی افزایش یابد. درک صحیح ماهیت بار الکتریکی و انتخاب آرایش مناسب سیمکشی نقش مهمی در بهرهبرداری ایمن و پایدار از این تجهیز دارد.

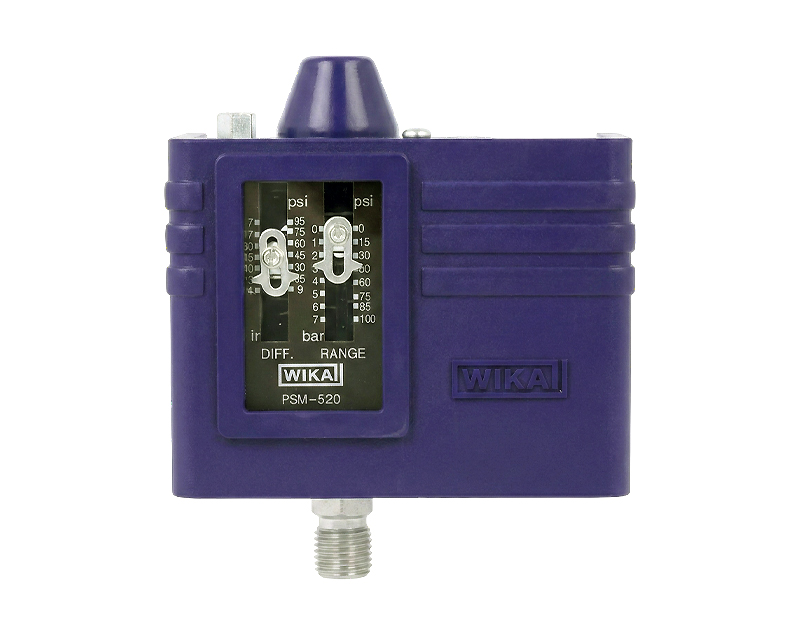

از منظر مکانیکی و متریال، بخشهای در تماس با سیال از آلیاژ مس CuSn6 و فولاد آبکاریشده ساخته شدهاند که برای سیالات غیرخورنده مقاومت کافی فراهم میکنند. این ترکیب متریالی ضمن حفظ استحکام مکانیکی، هزینه تمامشده را نیز در سطح اقتصادی نگه میدارد و به همین دلیل PSM-520 در پروژههایی که توازن بین قیمت و عملکرد اهمیت دارد، بسیار مورد توجه قرار میگیرد. اتصال فرآیندی بر اساس استاندارد ISO 228-1 و در سایز G ¼ ارائه میشود که یکی از رایجترین رزوهها در سیستمهای تأسیساتی و صنعتی است و فرآیند نصب را ساده میکند. وزن حدود 530 گرم و ابعاد فشرده دستگاه نیز باعث میشود بتوان آن را هم بهصورت مستقیم روی خط و هم روی پنل نصب کرد.
شرایط محیطی قابل تحمل برای این پرشر سوئیچ شامل دمای محیط از منفی 40 تا مثبت 70 درجه سانتیگراد و دمای سیال از منفی 20 تا مثبت 100 درجه سانتیگراد است. این محدوده دمایی گسترده نشان میدهد که تجهیز برای استفاده در محیطهای صنعتی متنوع از کارگاههای سرپوشیده تا فضاهای نیمهباز مناسب است. طراحی بدنه بهگونهای انجام شده که در برابر لرزشهای معمول تجهیزات دوار مانند پمپ و کمپرسور مقاومت قابل قبولی داشته باشد. با این حال در کاربردهایی با لرزش شدید، استفاده از کپیلاری یا نصب غیرمستقیم میتواند به افزایش طول عمر تجهیز کمک کند. درجه حفاظت IP30 بیانگر آن است که دستگاه در برابر ورود اجسام جامد بزرگتر از 2.5 میلیمتر محافظت شده اما برای محیطهای با رطوبت یا گردوغبار بالا نیاز به تمهیدات تکمیلی در تابلو یا باکس حفاظتی دارد.
در کاربردهای پمپ، این پرشر سوئیچ معمولاً برای کنترل حد بالا یا حد پایین فشار مورد استفاده قرار میگیرد. به عنوان مثال در یک سیستم بوستر، میتوان نقطه وصل را در فشار پایین و نقطه قطع را در فشار بالاتر تنظیم کرد تا فشار شبکه در محدوده مطلوب باقی بماند. در کمپرسورها نیز از آن برای جلوگیری از افزایش بیش از حد فشار مخزن استفاده میشود. سادگی تنظیم و عدم نیاز به تجهیزات الکترونیکی پیچیده باعث شده است که این مدل در بسیاری از پروژههای کوچک و متوسط همچنان گزینهای قابل اعتماد باشد، بهویژه در محیطهایی که دسترسی به تجهیزات پیشرفته دیجیتال محدود است یا اپراتورها ترجیح میدهند از راهکارهای مکانیکی استفاده کنند.
از منظر اقتصادی، PSM-520 در مقایسه با سوئیچهای فشار الکترونیکی یا مدلهای استیل با درجه حفاظت بالاتر، گزینهای مقرونبهصرفه محسوب میشود و برای سیالات غیرخورنده بهترین کارایی را ارائه میدهد. نکته کلیدی در انتخاب این تجهیز، تطابق دقیق مشخصات فنی با شرایط فرآیندی شامل نوع سیال، فشار کاری، دمای محیط و نوع بار الکتریکی است. انتخاب صحیح رنج فشار و رعایت اصول نصب تأثیر مستقیم بر دقت عملکرد و طول عمر دستگاه دارد. استفاده از نوار آببندی مناسب، جلوگیری از اعمال گشتاور بیش از حد هنگام بستن رزوه و اطمینان از عدم وجود ضربههای فشاری ناگهانی از جمله توصیههای مهم در زمان نصب است.
برای مجموعههایی که به دنبال تأمین مطمئن تجهیزات ابزار دقیق هستند، تهیه این محصول از یک مرجع تخصصی اهمیت زیادی دارد. در فروشگاه دراک تهران، واقع در لالهزار، تمرکز بر ارائه تجهیزات اصل، مشاوره فنی دقیق و تطبیق مشخصات محصول با نیاز واقعی پروژه است. کارشناسان فنی این مجموعه میتوانند با بررسی شرایط کاری پمپ یا کمپرسور شما، مناسبترین بازه فشاری و تنظیمات پیشنهادی را ارائه دهند تا علاوه بر عملکرد پایدار، از تحمیل هزینههای ناشی از انتخاب نادرست جلوگیری شود. مشاوره پیش از خرید، تضمین اصالت کالا و پشتیبانی فنی سه مؤلفهای هستند که در انتخاب تأمینکننده باید مدنظر قرار گیرند.
در نهایت میتوان گفت پرشر سوئیچ WIKA PSM-520 با ترکیبی از طراحی مکانیکی قابل اعتماد، قابلیت تنظیم آسان، بازههای فشاری متنوع و توان الکتریکی مناسب، پاسخگوی بخش بزرگی از نیازهای کنترلی در صنایع عمومی است. این تجهیز برای کاربردهایی که نیاز به یک سوئیچ فشار اقتصادی اما پایدار دارند، انتخابی منطقی به شمار میرود و در صورت انتخاب صحیح و نصب اصولی، میتواند سالها بدون مشکل در مدار باقی بماند. توجه به جزئیات فنی، شرایط فرآیندی و دریافت مشاوره تخصصی پیش از خرید، تضمینکننده بهرهبرداری ایمن و بهینه از این محصول خواهد بود.
