نمایشگر فرایند / RIA45

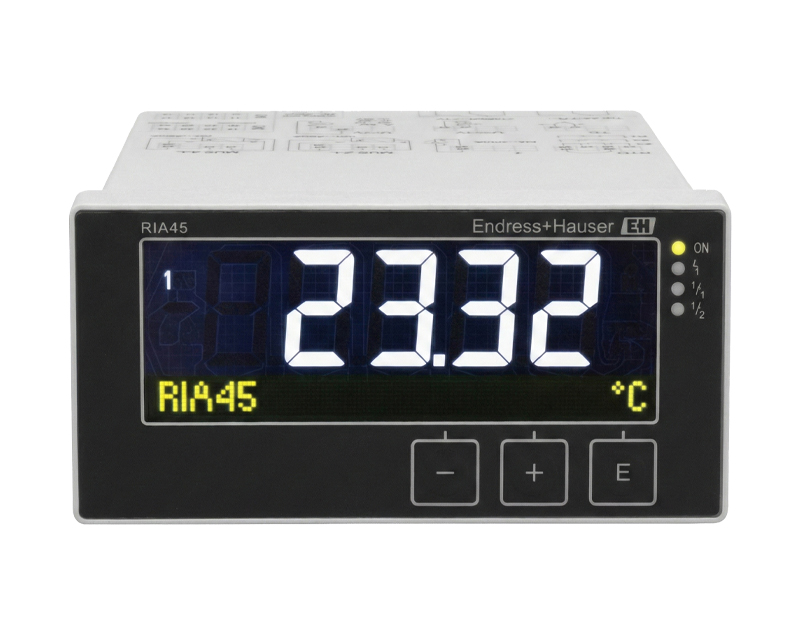

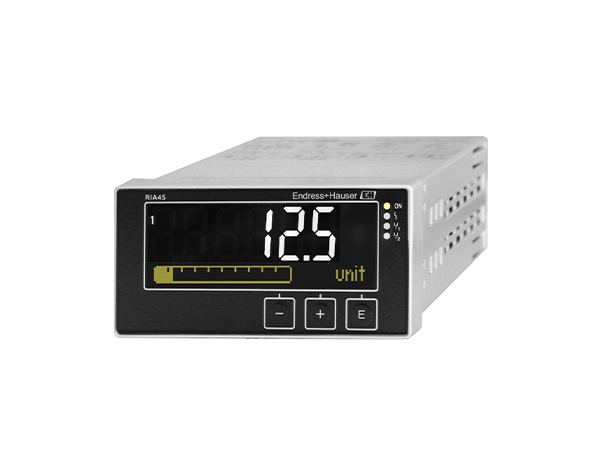

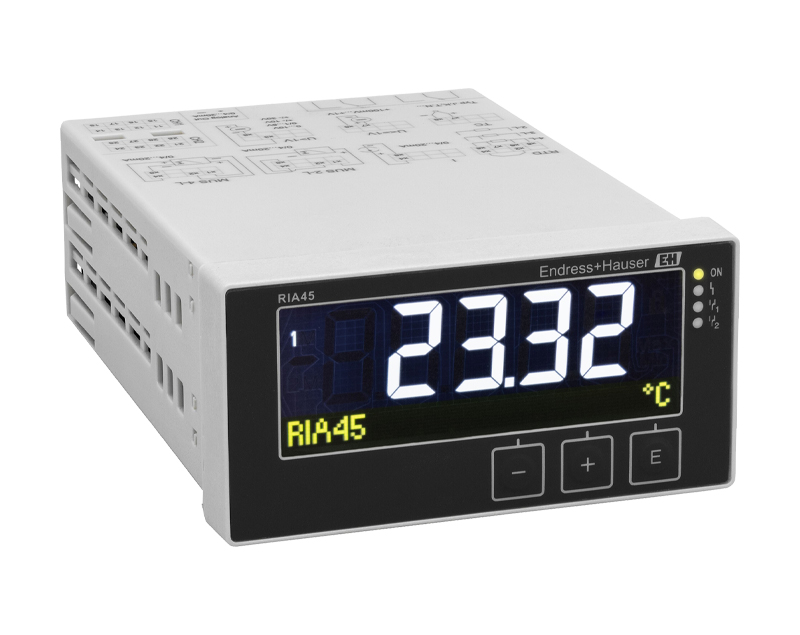

RIA45 یک نمایشگر فرآیند (process indicator) است که برای ارزیابی متغیرهای آنالوگ فرآیند و نمایش آن‌ها بر روی صفحه نمایش چندرنگ (multicoloured screen) طراحی شده است. این دستگاه قادر است فرآیندها را با استفاده از خروجی‌ها و رله‌های حد (limit relays) کنترل و نظارت کند. RIA45 دارای مجموعه‌ای از توابع نرم‌افزاری است و می‌تواند به سنسورهای دو سیمه (2-wire sensors) از طریق تأمین برق داخلی خود (integrated loop power supply) انرژی بدهد. این دستگاه برای نصب در پنل (panel installation) طراحی شده است و باید تنها در وضعیت نصب شده استفاده شود.

Technical Information (اطلاعات فنی)

Function and System Design (عملکرد و طراحی سیستم):
RIA45 انرژی مورد نیاز برای انتقال‌دهنده‌ها (transmitters) را تأمین کرده و سیگنال‌های آنالوگ را از تجهیزات فرآیندی پردازش می‌کند. این دستگاه سیگنال‌ها را نظارت، ارزیابی، محاسبه، ذخیره، جداسازی، پیوند و تبدیل می‌کند و نتایج را به صورت دیجیتال یا آنالوگ نمایش می‌دهد. این دستگاه دارای میکروکنترلر (microcontroller)، صفحه نمایش (display)، ورودی‌های آنالوگ (analogue inputs) برای سیگنال‌های فرآیند و وضعیت، خروجی‌های آنالوگ و دیجیتال (analogue and digital outputs) و رابط پیکربندی است. سنسورهای متصل به دستگاه می‌توانند از تأمین‌کننده برق انتقال‌دهنده (integrated transmitter power supply) انرژی دریافت کنند. سیگنال‌های اندازه‌گیری‌شده به دیجیتال تبدیل شده، پردازش می‌شوند و سپس دوباره به آنالوگ برای خروجی‌ها تبدیل می‌شوند. تمام مقادیر اندازه‌گیری و محاسبه‌شده می‌توانند به عنوان منبع سیگنال برای نمایش، خروجی‌ها، رله‌ها و رابط‌ها استفاده شوند.

Inputs (ورودی‌ها):

• یک یا دو ورودی یونیورسال (universal inputs) موجود است.
• پشتیبانی از جریان (current) (0/4 تا 20 میلی‌آمپر با اضافه بار +10٪، بار حداکثر 10 اهم، حداکثر جریان اتصال کوتاه 150 میلی‌آمپر).
• پشتیبانی از ولتاژ (voltage) (0 تا 10 ولت، 2 تا 10 ولت، 0 تا 5 ولت، 1 تا 5 ولت، 0 تا 1 ولت، ±1 ولت، ±10 ولت، ±30 ولت، ±100 میلی‌ولت؛ حداکثر ولتاژ ورودی مجاز ±35 ولت برای ورودی‌های ≥ 1 ولت و ±12 ولت برای ورودی‌های < 1 ولت؛ امپدانس ورودی > 1 000 کیلو اهم).
• پشتیبانی از مقاومت (resistance) (30 تا 3 000 اهم).
• پشتیبانی از ترموستات‌های مقاومتی (RTD) از جمله Pt100 (IEC, GOST, JIS)، Pt500 (IEC)، Pt1000 (IEC)، Cu100 (GOST)، Cu50 (GOST)، Pt50 (GOST)، Pt46 (GOST)، Ni100 (DIN)، Ni1000 (DIN). انواع اتصالات شامل 2 سیمه، 3 سیمه و 4 سیمه.
• پشتیبانی از ترموکوپل‌ها (TC) از جمله نوع J، K، T، N، R، S، B، U، L، D، C.
• زمان به‌روزرسانی (update time): 200 میلی‌ثانیه.

Outputs (خروجی‌ها):

• یک یا دو خروجی آنالوگ (analogue outputs)، ایزوله‌شده گالوانیکی.
  • خروجی جریان (current output): 0/4 تا 20 میلی‌آمپر (اضافه بار تا 22 میلی‌آمپر، بار حداکثر 500 اهم).
  • خروجی ولتاژ (voltage output): 0 تا 10 ولت، 2 تا 10 ولت، 0 تا 5 ولت، 1 تا 5 ولت (اضافه بار تا 11 ولت، حفاظت در برابر اتصال کوتاه، Imax < 25 میلی‌آمپر، حداقل بار 1 کیلو اهم).
  • دقت (resolution): 13 بیت.
• خروجی دیجیتال وضعیت (open collector): برای نظارت بر وضعیت دستگاه، قطع مدار و هشدار خطا. در حالت عملکرد بدون خطا بسته است و در حالت خطا باز می‌شود (Imax = 200 میلی‌آمپر، Umax = 28 ولت، Uon/max = 2 ولت در 200 میلی‌آمپر).
• خروجی رله: یک یا دو رله برای نظارت بر حدها با کنتاکت‌های تعویضی (حداکثر بار DC 30 ولت / 3 آمپر، AC 250 ولت / 3 آمپر؛ حداقل بار 500 میلی‌وات (12 ولت/10 میلی‌آمپر)؛ چرخه‌های سوئیچینگ > 1 میلیون).

Power Supply (منبع تغذیه):

• اتصال ترمینال: به دیاگرام ترمینال مراجعه کنید.
• ولتاژ تأمین: 24 تا 230 ولت AC/DC (-20% / +10%) 50/60 هرتز.
• مصرف انرژی: < 10 VA (AC) / < 6 W (DC).
• تأمین برق حلقه: 24 ولت DC (+15% /-5%) ولتاژ باز مدار، حداکثر 30 میلی‌آمپر حفاظت در برابر اتصال کوتاه و اضافه بار، ایزوله گالوانیکی. نسخه منطقه خطر: > 14 ولت در 22 میلی‌آمپر؛ نسخه غیر خطرناک: > 16 ولت در 22 میلی‌آمپر.

Performance Characteristics (ویژگی‌های عملکرد):

• حداکثر خطای اندازه‌گیری: مشخصات دقت دقیق برای انواع ورودی‌ها و دامنه‌ها در داده‌های فنی ارائه شده است.
• شیب دما: ≤ 0.01%/K (0.1%/18 °F) oMR، با برخی استثنائات برای انواع خاص RTD.
• دقت مبدل A/D: 16 بیت.

Installation (نصب):

• محل نصب: پنل با برش 92 x 45 میلی‌متر (3.62 x 1.77 اینچ).
• حداکثر ضخامت پنل: 26 میلی‌متر (1 اینچ).
• عمق نصب: تقریبا 150 میلی‌متر (5.91 اینچ) شامل ترمینال‌ها و گیره‌ها؛ 175 میلی‌متر (6.89 اینچ) با تاییدیه Ex و قاب Ex.
• چیدمان: هیچ محدودیتی وجود ندارد و بر اساس خوانایی صفحه نمایش تعیین می‌شود. حداکثر زاویه دید ±45° در تمام جهات.
• نیازهای نصب: نصب باید توسط متخصصین مجاز و آموزش‌دیده انجام شود. ایمنی محل کار و استفاده از تجهیزات حفاظت شخصی ضروری است.
• روند نصب: میله‌های رزوه‌ای را به قاب نصب پیچ کنید، دستگاه را از برش پنل وارد کنید و قاب نصب را روی بدنه فشار دهید تا قفل شود.
• اتصال الکتریکی: از نامگذاری ترمینال‌ها در دستگاه پیروی کنید. کابل‌ها را از طریق ترمینال‌های کدگذاری‌شده در قسمت عقب دستگاه متصل کنید. یک قطع‌کننده مدار (≤ 10 آمپر) باید نزدیک دستگاه نصب شود. اتصال ترکیبی از ولتاژ ایمنی بسیار پایین و ولتاژ تماس خطرناک به رله مجاز است. برای کابل‌های سیگنال بلند یک محافظ صاعقه مناسب توصیه می‌شود. ترمینال‌های زمین (داخلی و خارجی) باید قبل از سایر اتصالات متصل شوند.

Environment (محیط):

• دمای محیط: دستگاه‌های غیر Ex/Ex: -20 تا 60 °C (-4 تا 140 °F)؛ دستگاه‌های UL: -20 تا 50 °C (-4 تا 122 °F). توجه داشته باشید که عملیات در دمای بالای محدوده ممکن است عمر صفحه نمایش را کاهش دهد. از خنک‌کنندگی کافی اطمینان حاصل کنید.
• دمای ذخیره‌سازی: -40 تا 85 °C (-40 تا 185 °F)، با حداکثر 48 ساعت در دماهای مرزی.
• ارتفاع عملیاتی: < 2 000 متر (6 560 فوت) بالاتر از سطح دریا.
• درجه حفاظت: جلو IP 65 / NEMA 4 (برای UL ارزیابی نشده)، بدنه دستگاه/عقب IP 20.

Mechanical Construction (ساخت مکانیکی):

• ابعاد: به نمودار ابعادی مراجعه کنید.
• وزن: تقریبا 300 گرم (10.6 اونس).
• مواد بدنه: پلاستیک PC-GF10.
• ترمینال‌ها: ترمینال‌های فنری برای رله/ولتاژ کمکی (0.2 تا 2.5 میلی‌متر مربع) و ورودی/خروجی (0.2 تا 1.5 میلی‌متر مربع).

Operability (عملکرد):

• عملیات محلی: از طریق سه کلید (- , +, E) در جلو دستگاه.

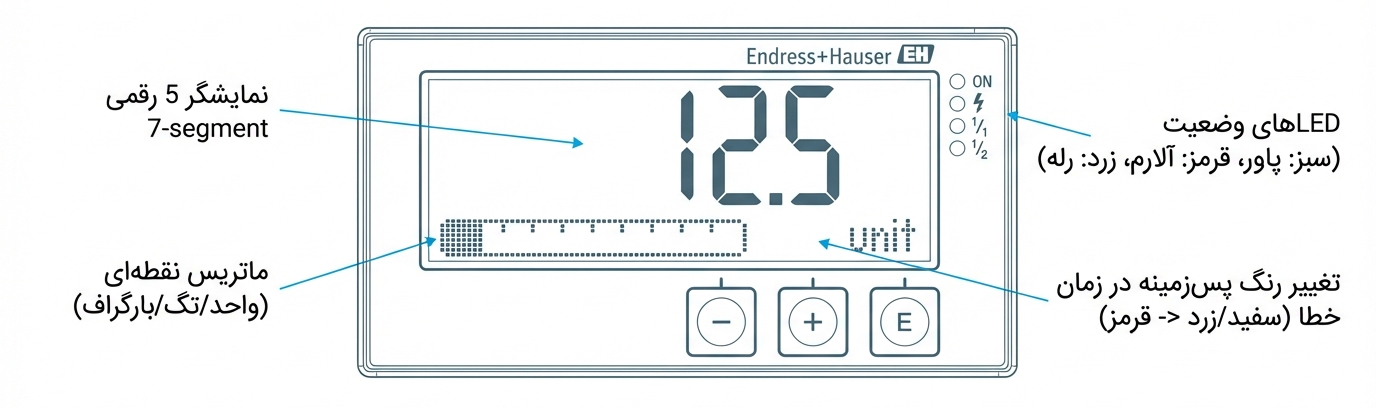

• صفحه نمایش: صفحه نمایش 5 رقمی، LCD با نور پس‌زمینه و ماتریس نقطه‌ای برای متن/نمودار میله‌ای. دامنه نمایش -99999 تا +99999. نمایشگر شامل کانال، TAG، واحد، نمودار میله‌ای، مقادیر حد، قفل عملکرد، خطا/هشدار (LED قرمز)، وضعیت رله‌ها (LED زرد) و مقادیر حداقل/حداکثر است.
• عملیات از راه دور: پیکربندی از طریق نرم‌افزار PC (FieldCare Device Setup) با استفاده از Commubox FXA291 یا TXU10-AC.

Installation Guide (راهنمای نصب)

1. پذیرش ورودی: تحویل دستگاه را برای بررسی کامل بودن و آسیب‌های احتمالی در هنگام حمل بررسی کنید. تحویل را با سفارش مقایسه کنید.
2. دستورالعمل‌های ایمنی: تمامی دستورالعمل‌های ایمنی را مطالعه و درک کنید. اطمینان حاصل کنید که پرسنل مجاز و آموزش‌دیده باشند.
3. نصب:
   • ابعاد برش پنل را بررسی کنید (92 x 45 میلی‌متر).
   • میله‌های رزوه‌ای را به قاب نصب پیچ کنید.
   • دستگاه را از برش پنل از جلو وارد کنید.
   • قاب نصب با میله‌های رزوه‌ای را روی بدنه فشار دهید تا قفل شود.
4. اتصال سیم‌ها:
   • قبل از اتصال سیم‌ها، برق را قطع کنید.
   • کابل‌های سیگنال را به ترمینال‌های مربوطه طبق دیاگرام اتصال ترمینال وصل کنید.
   • اطمینان حاصل کنید که قطبیت برای اتصالات DC درست باشد.
   • ترمینال‌های زمین (داخلی و خارجی) را متصل کنید.
   • برای تأمین برق، آن را به ترمینال‌های L/+ و N/- وصل کنید. یک عنصر حفاظت در برابر اضافه بار (≤ 10 آمپر) ضروری است.
   • پس از اتصال، بررسی پس از اتصال را انجام دهید. اطمینان حاصل کنید که ترمینال‌ها به‌طور محکم بسته شده‌اند، مهر و موم کابل محکم است و سیم‌کشی با مستندات مطابقت دارد.
5. بررسی پس از نصب: اطمینان حاصل کنید که دستگاه به‌طور ایمن نصب شده است، آسیب مکانیکی وجود ندارد و شرایط محیطی در محدوده‌های مجاز است. فیلم محافظ نمایشگر را حذف کنید.

Diagnostics and Troubleshooting (عیب‌یابی و رفع مشکل)

دستگاه دارای خودتشخیص است و اطلاعات عیب‌یابی را برای کمک به رفع مشکل نمایش می‌دهد.

عیب‌یابی عمومی:

• اگر صفحه نمایش پس از روشن شدن تاریک بماند، اتصال برق و ولتاژ تأمین را بررسی کنید.
• اگر مقدار اندازه‌گیری شده نادرست باشد، اتصال سنسور، سیم‌کشی و نوع ورودی و دامنه تنظیم‌شده را بررسی کنید.
• اگر خروجی‌های رله به‌طور مورد انتظار سوئیچ نمی‌کنند، تخصیص رله، عملکرد، نقطه تنظیم و تنظیم‌های هیسترزیس را بررسی کنید.

مروری بر اطلاعات عیب‌یابی: منوی Diagnostics دسترسی به موارد زیر را فراهم می‌کند:

• تشخیص جاری: کد خطای فعلی را نمایش می‌دهد.
• آخرین تشخیص: کد خطای آخرین خطا را نمایش می‌دهد.
• اطلاعات دستگاه: شامل زمان کار، کد سفارش، شماره سریال، نسخه‌های سخت‌افزاری و نرم‌افزاری.
• دفترچه عیب‌یابی: رویدادهای عیب‌یابی را ذخیره می‌کند.

حالت‌های خرابی: برای ورودی‌ها، خروجی‌ها و مقادیر محاسبه‌شده، شما می‌توانید حالت خرابی را در صورت بروز خطا پیکربندی کنید. گزینه‌ها شامل:

• نامعتبر: مقدار دیگر محاسبه نمی‌شود یا به‌عنوان نامعتبر خروجی داده می‌شود.
• مقدار ثابت: یک مقدار ثابت و تعریف‌شده توسط کاربر استفاده می‌شود.
• حداقل/حداکثر (برای خروجی‌ها): کمترین یا بیشترین مقدار ذخیره‌شده به‌عنوان خروجی داده می‌شود.

ریست: ریست دستگاه می‌تواند از طریق منوی Setup → System → Reset انجام شود.
