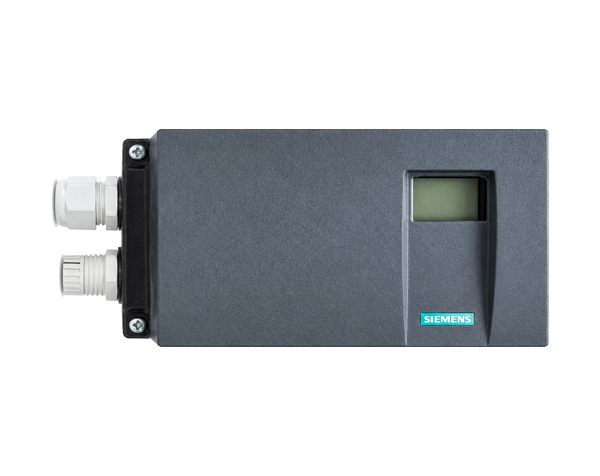

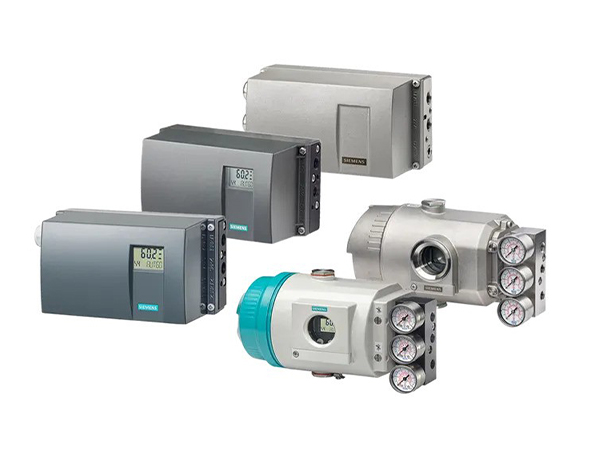

معرفی پوزیشنر الکتروپنوماتیک زیمنس 6DR5
خرید پوزیشنر الکتروپنوماتیک زیمنس 6DR5 با بهترین قیمت در فروشگاه دراک
پوزیشنر الکتروپنوماتیک زیمنس 6DR5 که توسط شرکت زیمنس طراحی و تولید شده است، یکی از پیشرفتهترین تجهیزات برای کنترل دقیق موقعیت شیرهای فرآیندی با استفاده از سیگنالهای الکتریکی و نیروی پنوماتیکی است. این پوزیشنر با ویژگیهای متنوع و کاربری آسان، بهطور گسترده در صنایع مختلف نظیر شیمیایی، نفت و گاز، تولید انرژی، صنایع غذایی و نوشیدنی، کاغذ و خمیر کاغذ، آب و فاضلاب، و تأسیسات فراساحلی مورد استفاده قرار میگیرد. در این متن به بررسی ویژگیها، کاربردها، روش نصب و راهاندازی، و نکات ایمنی این دستگاه خواهیم پرداخت.
معرفی کلی
پوزیشنر زیمنس 6DR5 دستگاهی است که برای کنترل دقیق موقعیت شیرهای فرآیندی طراحی شده و از ترکیب سیگنالهای الکتریکی و فشار هوای پنوماتیکی بهره میبرد. این دستگاه با قابلیتهای ویژهای که دارد، امکان کنترل بهینه فرآیندها را در شرایط مختلف صنعتی فراهم میکند.
ویژگیهای اصلی
این دستگاه به دلیل طراحی پیشرفته و عملکرد برتر، در میان پوزیشنرهای موجود در بازار برجسته است. برخی از ویژگیهای کلیدی آن عبارتند از:
- دقت بالا: زیمنس 6DR5 به لطف استفاده از یک کنترلر پنج نقطهای تطبیقی، دقت بینظیری در کنترل موقعیت شیرها ارائه میدهد و پاسخگویی سریعی به تغییرات فرآیندی دارد.
- پشتیبانی از پروتکلهای ارتباطی متنوع: این دستگاه قابلیت اتصال به پروتکلهای HART، PROFIBUS PA و FOUNDATION Fieldbus را دارد و امکان یکپارچهسازی با سیستمهای کنترلی مختلف را فراهم میکند.
- انعطافپذیری در نصب: با پشتیبانی از نصب بر روی محرکهای خطی و چرخشی، این دستگاه برای کاربردهای گوناگون مناسب است. استفاده از کیتهای نصب مختلف امکان تنظیم دستگاه با انواع محرکها را فراهم میکند.
- مقاومت در برابر شرایط محیطی سخت: پوزیشنر زیمنس 6DR5 با طراحی نسخههایی مقاوم در برابر انفجار (Ex)، امکان استفاده ایمن در محیطهای خطرناک و مستعد انفجار را فراهم میکند.
- راهاندازی ساده و سریع: این دستگاه دارای قابلیت راهاندازی خودکار است که به کاربر این امکان را میدهد تا در کمترین زمان ممکن دستگاه را بهصورت دقیق تنظیم و بهرهبرداری کند.
کاربردها
پوزیشنر زیمنس 6DR5 در طیف گستردهای از صنایع مورد استفاده قرار میگیرد. از جمله:
- صنایع شیمیایی: برای کنترل دقیق جریان مواد شیمیایی در فرآیندهای حساس.
- صنایع نفت و گاز: در خطوط لوله، پالایشگاهها و تأسیسات فراساحلی برای کنترل شیرها.
- نیروگاهها و تأسیسات تولید انرژی: برای تنظیم شیرهای بخار و سایر تجهیزات کنترلی.
- صنایع غذایی و نوشیدنی: در خطوط تولید برای کنترل دقیق جریان مواد.
- صنایع کاغذ و خمیر کاغذ: برای مدیریت فرآیندهای پیچیده تولید کاغذ.
- تأسیسات آب و فاضلاب: جهت کنترل جریان آب و مواد در فرآیندهای تصفیه.
نصب و راهاندازی
نصب و راهاندازی پوزیشنر زیمنس 6DR5 نیازمند رعایت دستورالعملهای خاص و استانداردهای ایمنی است. این فرایند شامل مراحل مختلفی است که در ادامه توضیح داده میشود:
نصب بر روی محرکهای خطی
برای نصب این پوزیشنر بر روی محرکهای خطی، از کیتهای نصب استاندارد استفاده میشود. این کیتها امکان تطبیق دستگاه با کورسهای مختلف محرکها را فراهم میکنند. در مواردی که کورس محرک بیشتر از حد استاندارد باشد، از اهرمهای اضافی استفاده میشود.
نصب بر روی محرکهای چرخشی
برای نصب بر روی محرکهای چرخشی، از کیتهایی که مطابق با استانداردهای بینالمللی VDI/VDE 3845 و IEC 60534-6-2 طراحی شدهاند، بهره گرفته میشود. این کیتها قابلیت نصب آسان و دقیق را تضمین میکنند.
اتصالات الکتریکی
این پوزیشنر قابلیت اتصال به صورت دو، سه و چهار سیمه را دارد. در حالت دو سیمه، تغذیه دستگاه از طریق سیگنال جریان 4 تا 20 میلیآمپر انجام میشود. در حالت سه و چهار سیمه، نیاز به منبع تغذیه جداگانه وجود دارد.
اتصالات پنوماتیکی
پوزیشنر زیمنس 6DR5 دارای اتصالات مخصوص برای فشار عملکننده و هوای تغذیه است. این اتصالات امکان تطبیق با محرکهای یکطرفه و دوطرفه را فراهم میکنند. در محرکهای دوطرفه، از هر دو اتصال استفاده میشود.
راهاندازی
راهاندازی این پوزیشنر به دو روش خودکار و دستی امکانپذیر است:
راهاندازی خودکار
در این حالت، دستگاه بهطور خودکار مشخصات محرک نظیر کورس، جهت حرکت و زمان پاسخ را تشخیص داده و تنظیمات لازم را انجام میدهد. این فرایند سریع و دقیق بوده و نیازی به مداخله کاربر ندارد.
راهاندازی دستی
در مواردی که نیاز به تنظیمات خاص وجود دارد، کاربر میتواند بهصورت دستی پارامترهایی مانند کورس و زاویه چرخش محرک را تنظیم کند. این روش برای کاربردهای خاص مناسب است.
نکات ایمنی
برای استفاده ایمن از پوزیشنر زیمنس 6DR5 در محیطهای صنعتی، رعایت نکات زیر ضروری است:
- استفاده در محیطهای انفجاری: در محیطهای مستعد انفجار، از نسخههای مقاوم در برابر انفجار استفاده کنید و اتصالات بهطور کامل مطابق دستورالعملهای ایمنی انجام شود.
- جلوگیری از تغییرات غیرمجاز: هرگونه تغییر غیرمجاز در دستگاه میتواند خطرات جدی ایجاد کند. تنها تغییراتی که در دستورالعملها مجاز شناخته شدهاند باید اعمال شوند.
- تمیزکاری و نگهداری: تمیز کردن منظم اتصالات پنوماتیکی برای جلوگیری از تجمع آلودگی و اطمینان از عملکرد بهینه ضروری است.
نتیجهگیری
پوزیشنر الکتروپنوماتیک زیمنس 6DR5 با ویژگیهای منحصربهفرد و عملکرد دقیق، یک راهحل ایدهآل برای کنترل موقعیت شیرها در فرآیندهای صنعتی به شمار میرود. این دستگاه با سهولت در نصب و راهاندازی، انعطافپذیری بالا و مقاومت در برابر شرایط سخت محیطی، میتواند نقش مهمی در بهینهسازی فرآیندهای صنعتی ایفا کند.
