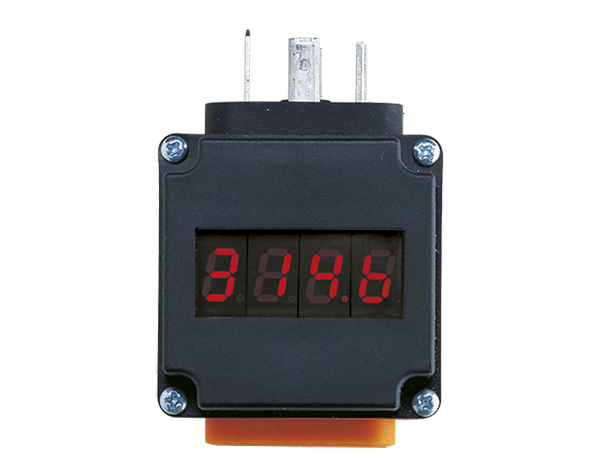

نمایشگر KOBOLD AUF یک نمایشگر محلی (Plug-on Display) است که برای نمایش مقادیر اندازه‌گیری‌شده توسط انواع ترانسمیترها طراحی شده و با سیگنال خروجی 4–20 میلی‌آمپر کار می‌کند. این ماژول با طراحی فشرده، قابلیت نصب آسان و عملکرد قابل اعتماد، گزینه‌ای ایده‌آل برای نمایش مقادیر جریان، فشار، سطح و دما در محیط‌های صنعتی به شمار می‌رود.
مدل AUF یک نمایشگر همه‌منظوره (Plug-on Display) است که برای استفاده با انواع ترانسمیترها طراحی شده است. ترانسمیتر مورد استفاده باید دارای خروجی آنالوگ و کانکتور مطابق با DIN 43 650 باشد. مدل AUF-2000 برای استفاده در مناطق دارای خطر انفجار نیز قابل ارائه است. این نمایشگر به‌سادگی بین سوکت و کانکتور ترانسمیتر قرار گرفته و بلافاصله آماده‌ی کار می‌شود.
نمایشگر AUF قابل برنامه‌ریزی توسط کاربر است. مقیاس نمایش، موقعیت ممیز اعشاری، زمان نمونه‌گیری (Gate Time) و نقطه سوئیچ (در صورت انتخاب گزینه مربوطه) را می‌توان با استفاده از دو کلید تنظیم کرد. مراحل منو و تنظیمات از طریق نمایشگر LED به کاربر نشان داده می‌شوند. این نمایشگر انرژی مورد نیاز خود را از حلقه جریان 4 تا 20 میلی‌آمپر ترانسمیتر دریافت می‌کند و به منبع تغذیه کمکی اضافی نیاز ندارد. پارامترهای تنظیم‌شده در حافظه‌ی EEPROM ذخیره می‌شوند، بنابراین حتی در صورت قطع برق نیز از بین نخواهند رفت.
ویژگی‌های اصلی
- نصب سریع و بدون نیاز به تغذیه جداگانه: نمایشگر AUF مستقیماً بین سوکت و کانکتور ترانسمیتر نصب می‌شود و انرژی خود را از حلقه جریان (Loop) دریافت می‌کند.
- نمایشگر LED چهار رقمی: صفحه نمایش قرمز رنگ با ارتفاع عدد 7.62 میلی‌متر خوانایی عالی در شرایط نوری مختلف فراهم می‌کند.
- برنامه‌ریزی آسان: تنظیمات مانند مقیاس، نقطه اعشار، زمان نمونه‌برداری (Gate Time) و نقطه سوئیچ به‌صورت منوی نرم‌افزاری و از طریق دو کلید انجام می‌شود.
- حافظه غیر فرار EEPROM: داده‌های برنامه‌ریزی شده حتی پس از قطع برق حفظ می‌شوند.
- نمایش خطا: در صورت بروز اضافه‌مقدار یا کم‌مقدار، پیام‌های HI و LO روی نمایشگر ظاهر می‌شوند.
- چرخش نمایشگر در گام‌های 90 درجه: برای تطبیق با وضعیت‌های مختلف نصب.
- گزینه خروجی Open Collector: در مدل AUF-1001 برای افزودن تماس حدی (Limit Contact).
- دارای گواهی ATEX و IECEx: در مدل AUF-2000 برای استفاده در مناطق دارای خطر انفجار.
کاربردها
نمایشگر AUF با انواع حسگرها و فرستنده‌های صنعتی سازگار است و در موارد زیر به‌کار می‌رود:
- دبی‌سنج‌ها: شامل فلومترهای ورتکس، توربینی و کالریمتریک با خروجی آنالوگ
- فشارسنج‌ها و مانومترهای الکترونیکی
- لول‌سنج‌ها و نمایشگرهای سطح بای‌پس
- ترانسمیترهای دما و سنسورهای با نصب در هد
مدل‌های موجود
| مدل | توضیحات |
|---|---|
| AUF-1000 | نمایشگر استاندارد قابل نصب، 4–20 mA، دو سیمه |
| AUF-1001 | مشابه AUF-1000 به همراه خروجی Open Collector |
| AUF-2000 | نسخه ضدانفجار (Ex ib IIC T4 Gb) برای مناطق خطرناک |
| AUF-3000 | نسخه سه سیمه با خروجی 4–20 mA |
| AUF-4000 | ورودی پالسی، خروجی 4–20 mA (فقط با سنسور نصب کارخانه‌ای) |
مشخصات فنی
- دامنه نمایش: 1999- تا 9999
- دقت: ±0.2٪ از محدوده + یک رقم
- نرخ اندازه‌گیری: 3 اندازه‌گیری در ثانیه
- مقاومت بار: حداکثر 250 اهم
- افت ولتاژ: حداکثر 5 ولت
- درجه حفاظت: IP65
- دمای محیط: 0 تا +60°C (برای AUF-2000: 20– تا +40°C)
- جنس بدنه: پلی‌آمید تقویت‌شده (PA6 GF30) با پنجره PMMA قرمز
- دما و رطوبت ذخیره‌سازی: 30– تا +80°C
- منبع تغذیه: از حلقه سیگنال 4–20 mA (مدل AUF-4000 با تغذیه 24VDC ±20٪)
لوازم جانبی و نصب
برای نصب نمایشگر بر روی تجهیزات با ورودی PG یا M20، آداپتورهای مخصوص در اندازه‌های مختلف ارائه می‌شود:
- AUF-PG11
- AUF-PG13.5
- AUF-PG16
- AUF-ZM20
این آداپتورها امکان اتصال سریع و ایمن نمایشگر را به تجهیزات موجود فراهم می‌سازند.
ویژگی‌های ایمنی (مدل AUF-2000)
- تاییدیه‌ها: BVS 17 ATEX E 022 و IECEx BVS 17.0012
- کلاس حفاظتی: II 2G Ex ib IIC T4 Gb
- حداکثر ولتاژ ورودی: 28VDC
- حداکثر جریان: 100mA
- توان مجاز: 0.9W
در کاربردهای مناطق خطرناک، باید از منبع تغذیه با مدار ذاتاً ایمن استفاده شود.
مزایا در یک نگاه
✅ نصب آسان بدون نیاز به سیم‌کشی اضافی
✅ خوانایی عالی و دقت بالا
✅ مناسب برای انواع ترانسمیترهای فشار، دما، سطح و جریان
✅ قابلیت استفاده در محیط‌های انفجاری (Ex)
✅ گزینه‌های متنوع برای تطبیق با نیاز مشتری
نمایشگر قابل نصب KOBOLD AUF ترکیبی از سادگی در نصب، دقت بالا و ایمنی صنعتی است. این دستگاه با قابلیت برنامه‌ریزی آسان و پشتیبانی از محیط‌های معمولی و انفجاری، انتخابی ایده‌آل برای صنایع فرآیندی، شیمیایی، غذایی و انرژی محسوب می‌شود.
