ifm طیف وسیعی از سنسور‌های فشار را برای برآوردن نیاز‌های کاربردهای مختلف صنعتی ارائه می‌دهد. سلول اندازه‌گیری سرامیکی خازنی که میلیون‌ها بار آزمایش شده است، با جنس بدنه فولاد ضد زنگ (استیل) با نوار‌های فشار سنج سیمی با لایه نازک یا لایه ضخیم می‌باشد.
همه محصولات این سری دارای هوزینگ مقاوم هستند و نیازی به قطعات متحرک مانند پیستون یا فنر ندارند. به این ترتیب سنسور‌ها بسیار مقاوم در برابر ضربه و لرزش هستند و بدون هیچ گونه سایش یا نگهداری کار می‌کنند. این موضوع دقت ثابت و طولانی مدت مقادیر اندازه‌گیری شده را تضمین می‌کند. سنسور‌ها در برابر پیک‌های فشار دینامیکی مقاوم هستند و حتی در مورد پیک‌های فشار شدیدی که برای مثال با بسته شدن سریع شیر‌ها رخ می‌دهند، مقاومت اضافه بار بالایی را تضمین می‌کنند.

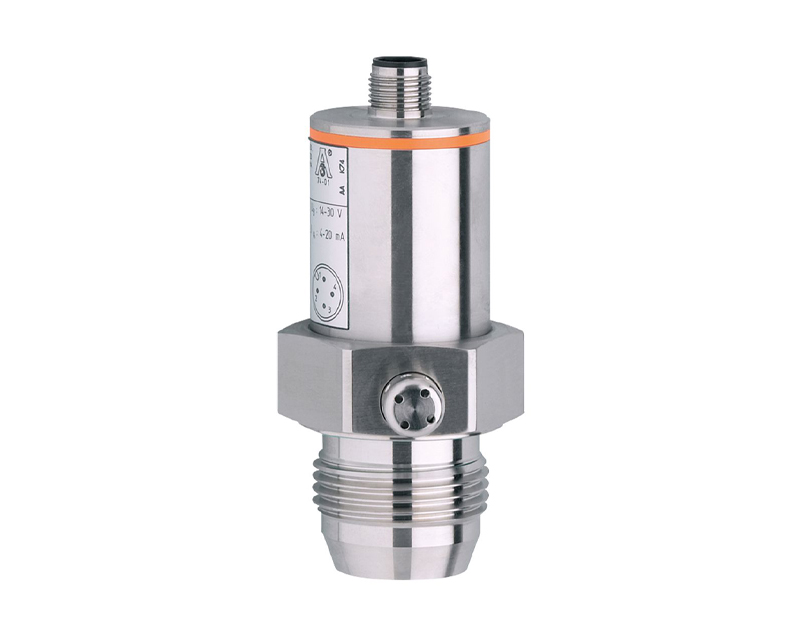

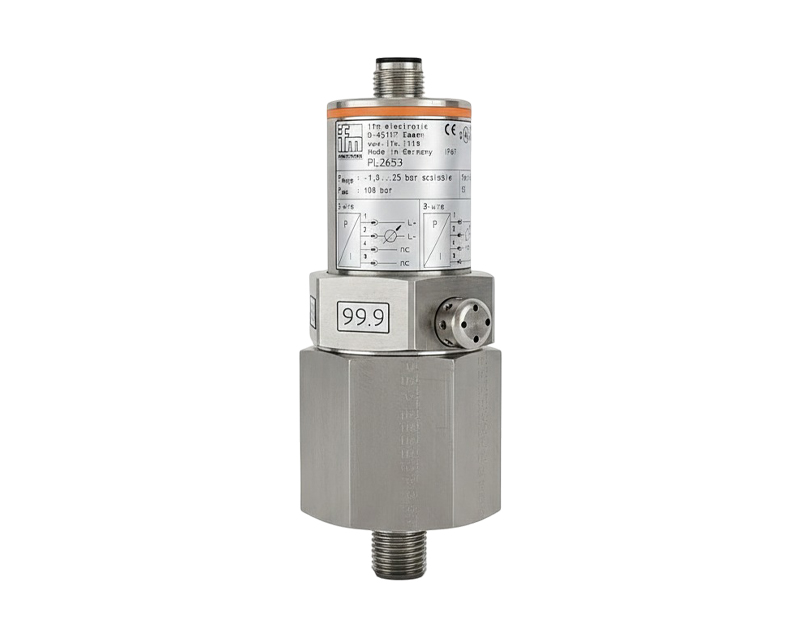

ترانسمیتر فشار فلاش مدل PL2653 (PL-025-REA01-E-ZVG/US/ /P)، یک فرستنده فشار مقاوم و چندمنظوره است که برای کاربردهای گوناگون طراحی شده است. لازم به ذکر است که شماره فنی اصلی این محصول دیگر در دسترس نیست و کد کالای جایگزین آن PM1603 می‌باشد. لطفاً توجه داشته باشید که هنگام بررسی این جایگزین، مشخصات فنی ممکن است متفاوت باشد.
این ترانسمیتر فشار به دلیل طراحی قابل نصب هم‌سطح (Flush mountable) و ساختار بدون فضای مرده (no dead space)، به‌ویژه برای صنایع غذایی و نوشیدنی بسیار مناسب است. همچنین با سیالات ویسکوز (چسبناک) و مایعات حاوی ذرات معلق، علاوه بر مایعات و گازهای استاندارد، سازگاری دارد.
ویژگی‌های کلیدی PL2653 عبارتند از:
- محدوده اندازه‌گیری: 1- تا 25 بار (15- تا 363 psi / 0.1- تا 2.5 مگاپاسکال)
- اتصال فرآیندی: اتصال رزوه‌ای G 1 خارجی با مخروط آب‌بندی
- خروجی آنالوگ: 1 خروجی جریانی آنالوگ 4 تا 20 میلی‌آمپر با حداکثر بار 550 اهم (در ولتاژ 24 ولت).
- ولتاژ کاری: 14 تا 30 ولت DC با حفاظت در برابر پلاریته معکوس و اضافه‌بار.
دقت و انحرافات:
- تکرارپذیری: کمتر از 0.1% ± گستره (span) (با نوسانات دمایی کمتر از 10 کلوین، Turn down 1:1)
- انحراف مشخصه: کمتر از 0.6% ± گستره (Turn down 1:1، شامل خطی بودن، هیسترزیس و تکرارپذیری، تنظیم مقدار حدی طبق DIN EN IEC 62828-1)
- انحراف خطی بودن: کمتر از 0.5% ± گستره (Turn down 1:1)
- انحراف هیسترزیس: کمتر از 0.1% ± گستره (Turn down 1:1)
- پایداری بلندمدت: کمتر از 0.1% ± گستره در سال (Turn down 1:1)
محدوده‌های دمایی:
- دمای سیال (Medium): 25- تا 80 درجه سانتیگراد
- دمای محیط: 25- تا 80 درجه سانتیگراد
- دمای نگهداری: 40- تا 100 درجه سانتیگراد
حفاظت و مواد:
- درجه حفاظت: IP 67 و کلاس حفاظتی III.
- مواد سازنده: فولاد ضد زنگ (316L/1.4404)، PEI و FKM.
- قسمت‌های در تماس با سیال (Wetted parts): سرامیک (99.9% Al2O3)، فولاد ضد زنگ (316L/1.4435) با صافی سطح Ra < 0.4 / Rz 4 و PTFE.
ویژگی‌های خاص و مشخصات مکانیکی:
- شامل کنتاکت‌های با روکش طلا و طراحی بدون فضای مرده.
- امکان تنظیم پارامتر برای نقطه صفر و گستره (span).
- گشتاور سفت کردن: 20 نیوتن‌متر.
- حداقل فشار ترکیدگی: 350 بار (5070 psi / 35 مگاپاسکال).
- فشار نامی (تحمل فشار): 100 بار (1450 psi / 10 مگاپاسکال).
- حداقل سیکل فشار قابل تحمل: 100 میلیون.
اتصال الکتریکی و تطابق با استانداردها:
- اتصال الکتریکی: از طریق کانکتور 1x M12 با کدینگ A.
- تطابق EMC: مطابق با استانداردهای EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, و EN 61000-4-6.
- مقاومت مکانیکی: تحمل شوک تا 50g (11 میلی‌ثانیه) طبق DIN IEC 68-2-27 و لرزش تا 20g (10 تا 2000 هرتز) طبق DIN IEC 68-2-6.
سایر اطلاعات:
- وزن: تقریباً 390.5 گرم.
- تعداد در بسته: 1 عدد.
نکته مهم: گواهی 3-A تنها در صورتی معتبر است که از آداپتورهای دارای گواهی 3-A برای نصب استفاده شود.
