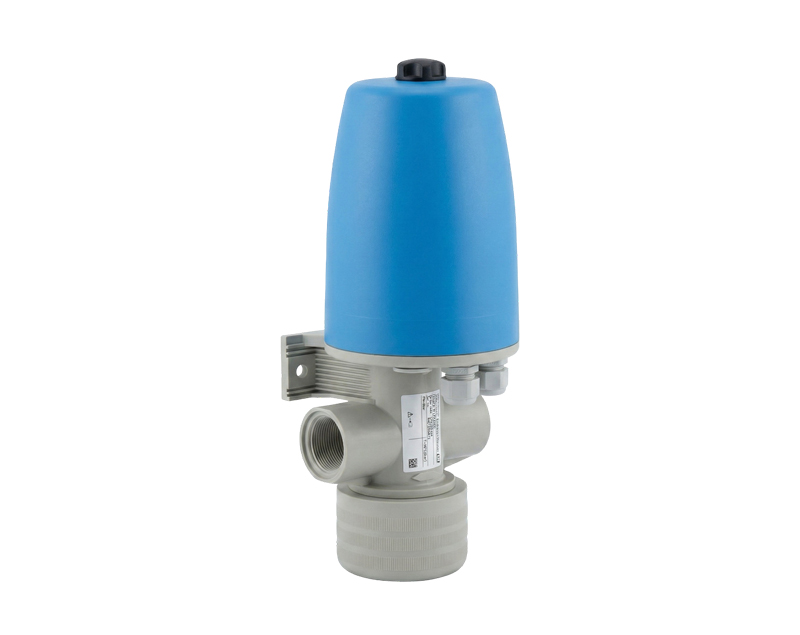

در دنیای صنعتی امروز، اندازهگیری پیوسته و دقیق پارامترهای شیمیایی مایعات از جمله pH، ORP و دما، یکی از چالشهای حیاتی برای کارخانجات، تصفیهخانهها و صنایع آب و فاضلاب است. تجهیزاتی که قادر باشند این اندازهگیریها را بدون نیاز به توقف فرآیند یا ایجاد اختلال در جریان کار انجام دهند، به طور مستقیم باعث افزایش بهرهوری، کاهش هزینههای نگهداری و افزایش طول عمر تجهیزات میشوند. Flowfit CPA250 از برند Endress+Hauser یکی از پیشرفتهترین سیستمهای جریاندهی ماژولار است که دقیقاً برای پاسخ به همین نیاز طراحی شده است و امکان اندازهگیری مداوم و بدون تماس را در خطوط فرآیندی فراهم میآورد.

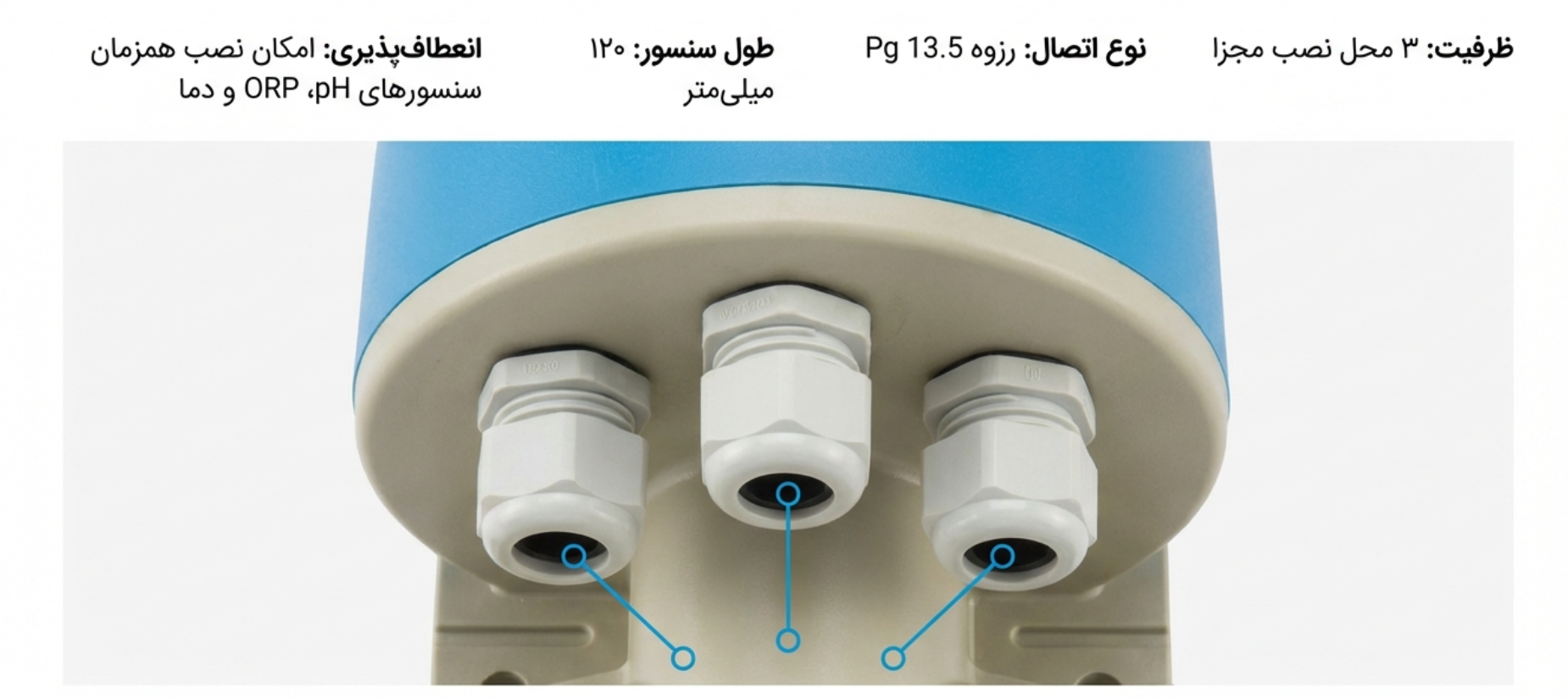

نمایی از Flowfit CPA250 با سه سنسور تحلیلی همزمان و بدنه مقاوم از پلیپروپیلن هموپلیمر (PP-H) که اتصالات الکتریکی حساس را از محیطهای خورنده و شرایط سخت محافظت میکند.
این سیستم به گونهای طراحی شده که سه سنسور تحلیلی را به صورت همزمان در خود جای دهد و اتصالات الکتریکی حساس آن را از محیطهای خورنده و شرایط سخت محافظت کند. بدنه اصلی از پلیپروپیلن هموپلیمر (PP-H) ساخته شده که مقاومت بسیار بالایی در برابر خوردگی ناشی از آب، فاضلاب و مواد شیمیایی تمیزکننده دارد، و این ویژگی باعث میشود که دستگاه برای کاربردهای صنعتی طولانی مدت کاملاً مناسب باشد.

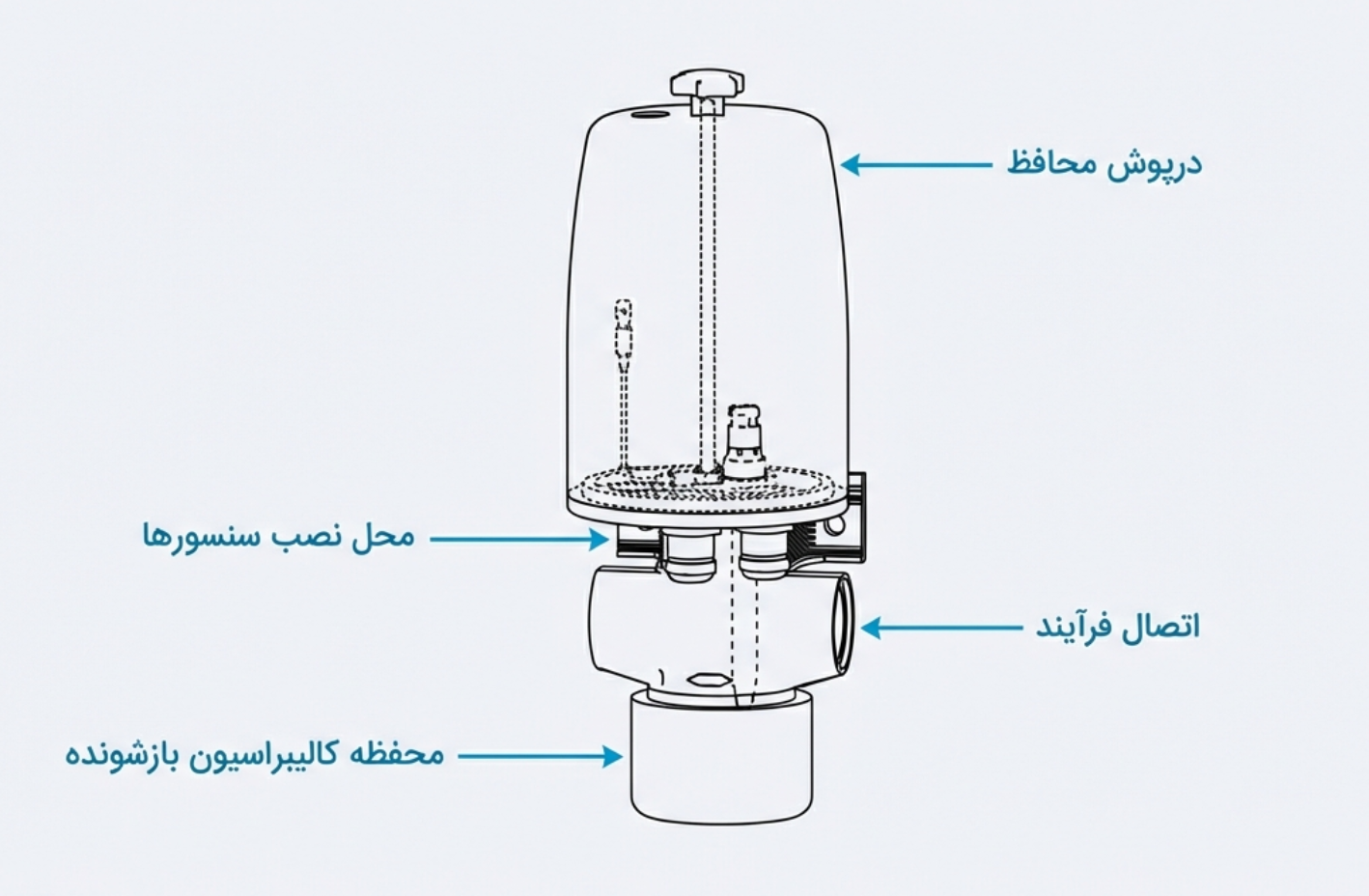

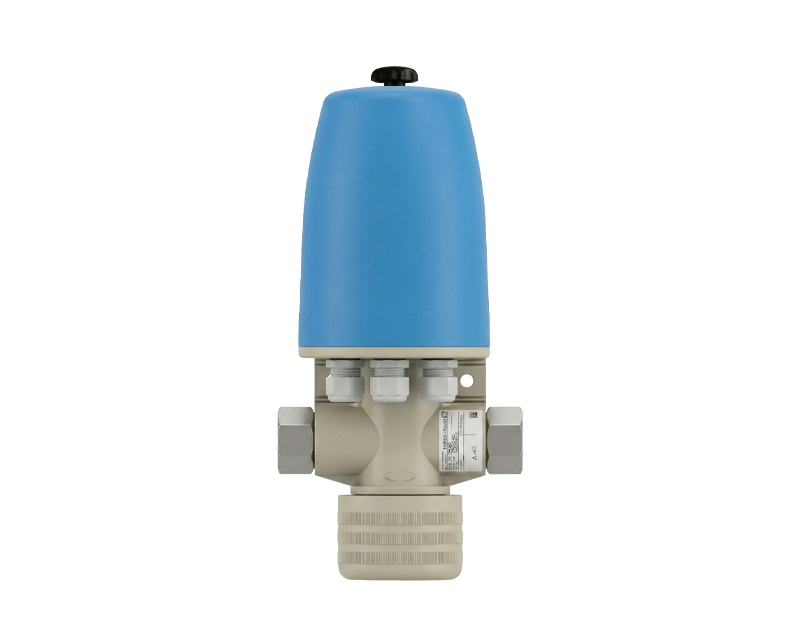

ساختار کلی CPA250 به صورت سه لایه عمودی طراحی شده است تا جریان مایعات با کمک گرانش هدایت شود و نگهداری آن به سادهترین شکل ممکن انجام گیرد. لایه بالایی با درپوش گنبدی شکل و پلیمر آبی رنگ محافظت شده و اتصالات حسگر را از محیط بیرون ایزوله میکند، همچنین امکان تزریق محلول الکترولیت از مخزن CPY7 برای حسگرها فراهم شده است. بخش میانی شامل بدنه افقی با اتصالات فرآیندی استاندارد G1 یا NPT 1 اینچ است که صفحه نصب دیواری و سه کانال کابل برای هدایت کابلهای اندازهگیری CYK10 فراهم میکند. لایه پایینی شامل مخزن کالیبراسیون پیچشی و رزوهای است که امکان انجام کالیبراسیون در محل بدون خارج کردن سنسورها را فراهم میآورد.
یکی از مهمترین چالشها در اندازهگیریهای پتانسیومتریک، خشک شدن الکترودهای شیشهای است که باعث خرابی سریع آنها میشود. CPA250 این مشکل را با مکانیزم داخلی جریان و سیفون هندسی حل کرده است. جریان مایع به سمت بالا هدایت میشود و اگر جریان اصلی قطع شود، سیفون داخلی سطح مایع را بالای محل اتصال حسگر نگه میدارد و از خشک شدن جلوگیری میکند. نصب این سیستم باید در خطوط افقی انجام شود و فشار مناسب برای جریان مایع از طریق شیب فشار تأمین گردد، که میتواند توسط سوراخ اصلی، پمپ تقویتکننده یا تخلیه به مخزن بدون فشار انجام شود. از نظر اجزای سازنده، CPA250 قادر است با سنسورهای آنالوگ یا دیجیتال Memosens با رزوه Pg 13.5 و طول 120 میلیمتر کار کند. برای حفظ درزبندی تحت فشار حداکثر 6 بار، از اورینگهای خاص با قطر داخلی 10.69 میلیمتر و عرض مقطع 3.53 میلیمتر استفاده شده و با گریس Klüber Paraliq GTE 703 روانکاری و با گشتاور دقیق 3 نیوتنمتر سفت میشوند. پورتهای استفاده نشده با درپوشهای ماکت بسته میشوند تا ایمنی و دقت حفظ شود.
سیستم دارای پین تطابق پتانسیل (PMP) است که از تیتانیوم یا استیل ضد زنگ 1.4571 ساخته شده و زمین الکتریکی پایدار برای اندازهگیری در مایعات مختلف فراهم میکند. اگر فقط از سنسورهای دیجیتال Memosens استفاده شود، این پین حذف میشود زیرا فناوری دیجیتال نیاز به زمین مایع ندارد. مخزن کالیبراسیون جداشدنی امکان انجام کالیبراسیون همزمان سه سنسور بدون خارج کردن آنها را فراهم میآورد و خطر آسیب به الکترودها و کابلها را به حداقل میرساند.برای شرایط صنعتی سخت، CPA250 قابلیت ادغام سیستم شستشوی اتوماتیک Chemoclean CPR31 را دارد که با استفاده از سرنگ CYR10 و سیستم زمانبندی CYR20، میتواند جریان آب یا مواد شیمیایی را به الکترودها هدایت کرده و فرآیند نگهداری و تمیزکاری را خودکار کند. حداکثر فشار کاری مجاز این سیستم 6 بار در دمای 20 درجه سانتیگراد است، اما با افزایش دما تا 80 درجه سانتیگراد، مقاومت مکانیکی بدنه کاهش یافته و فشار عملیاتی باید کاهش یابد. همچنین، در برابر اسیدهای رقیق و شویندهها مقاوم است اما استفاده از حلالهای آلی هالوژنه و استون ممنوع است، زیرا این مواد بدنه PP-H را تخریب میکنند.
سنتز اطلاعات از مستندات مختلف نشان میدهد که CPA250 به صورت یکپارچه، دقیق و بهینه طراحی شده و ترکیبی از مقاومت شیمیایی، ارگونومی کالیبراسیون در محل، و سیستم جریان سیفون داخلی، آن را برای کاربردهای آب، فاضلاب و صنایع خنککننده صنعتی کاملاً مناسب ساخته است. این معماری باعث کاهش تعمیر و نگهداری و افزایش طول عمر سنسورها میشود و همزمان از خرابی الکترودهای شیشهای جلوگیری میکند. در نهایت، CPA250 یک راهکار مهندسی دقیق، پایدار و کمنظیر برای اندازهگیری مایعات چندپارامتره در شرایط صنعتی است. این دستگاه، ترکیبی از قابلیت اطمینان، نگهداری آسان، و انعطافپذیری ماژولار ارائه میدهد و برای مدیران و مهندسان صنایع، یک انتخاب مطمئن برای افزایش بهرهوری و کاهش هزینهها محسوب میشود. برای خرید یا مشاوره درباره این سیستم، میتوانید به فروشگاه دراک تهران (لالهزار) مراجعه کنید تا با کارشناسان فنی و مشاوره تخصصی در انتخاب تجهیزات دقیق همراه شوید.
