لول سوئیچ پدلی / FTE30

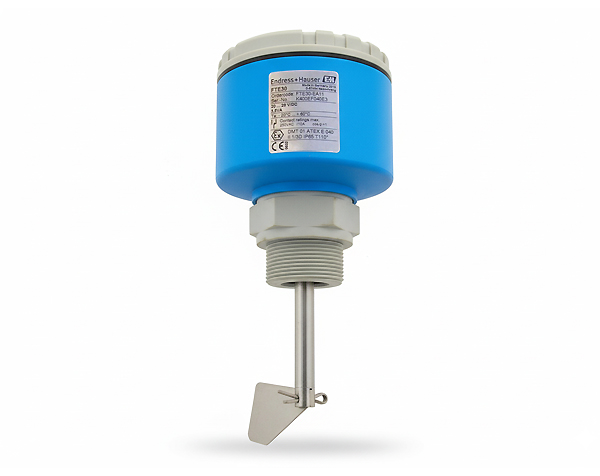

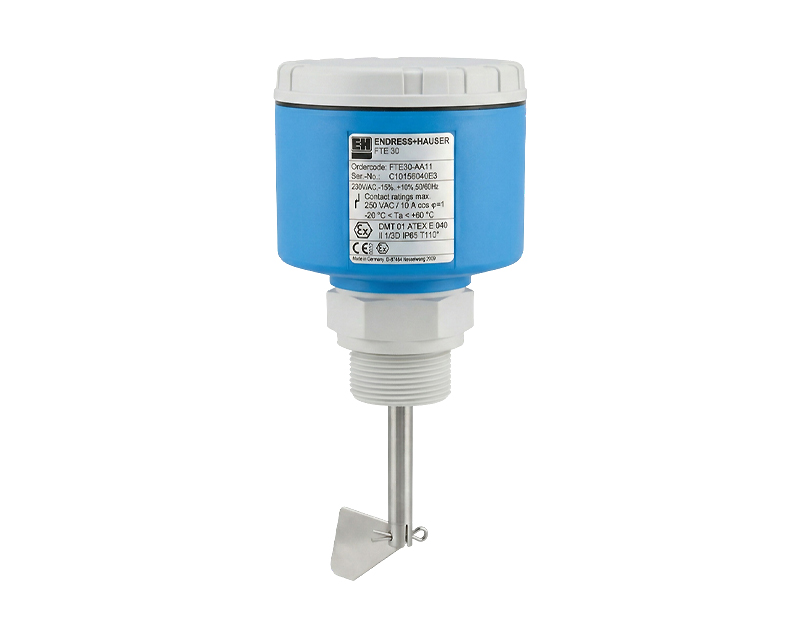

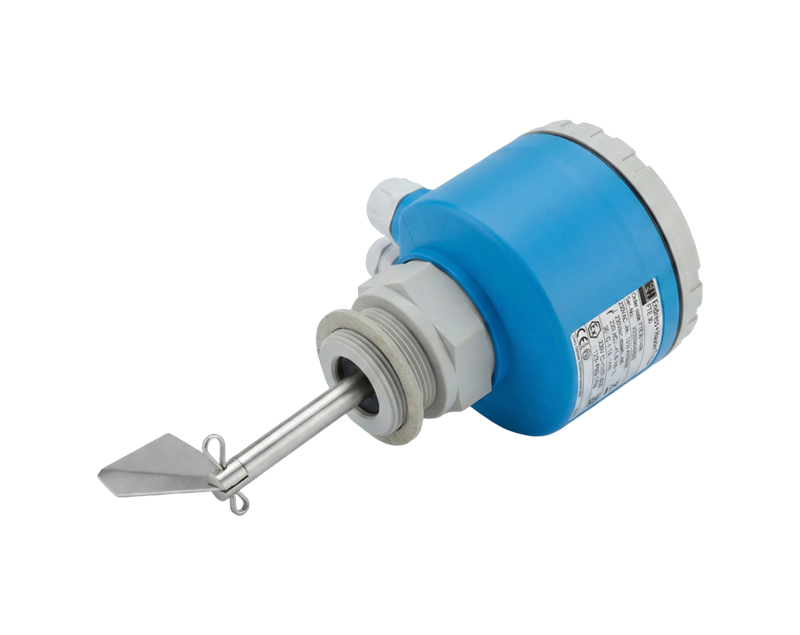

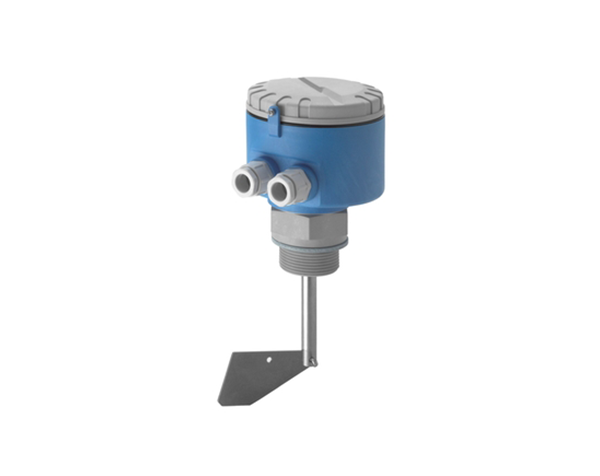

لول سوئیچ Soliswitch FTE30 یکی از اقتصادی‌ترین و در عین حال قابل‌اعتمادترین تجهیزات تشخیص سطح مواد جامد فله در صنایع مختلف است که توسط شرکت معتبر Endress+Hauser طراحی و تولید شده است. این تجهیز در دسته لول سوئیچ‌های نقطه‌ای (Point Level Switch) قرار می‌گیرد و با تکیه بر مکانیزم چرخشی ساده اما اثبات‌شده، امکان تشخیص وضعیت پر (High Level)، خالی (Low Level) یا درخواست پر شدن (Demand) را در سیلوها و مخازن حاوی مواد خشک و گرانولی فراهم می‌کند. اگر در یک کارخانه تولید خوراک دام، سیلوی ذخیره آرد، مخزن سیمان یا هاپر انتقال گرانول پلیمری فعالیت کرده باشید، به‌خوبی می‌دانید که اطمینان از وضعیت سطح مواد جامد نه‌تنها برای جلوگیری از سرریز و توقف خط، بلکه برای حفاظت از تجهیزات پایین‌دست نیز حیاتی است. FTE30 دقیقاً برای پاسخ به همین نیاز طراحی شده است: عملکرد پایدار، ساختار مکانیکی مقاوم و هزینه نگهداری پایین.

مکانیزم عملکرد این لول سوئیچ بر پایه یک موتور سنکرون کوچک به‌همراه گیربکس کاهنده است که یک پدال فلزی را با سرعت کم می‌چرخاند. در حالت عادی که ماده‌ای با پدال در تماس نیست، پدال آزادانه می‌چرخد و دستگاه در وضعیت استراحت قرار دارد. به‌محض اینکه سطح ماده به محل نصب تجهیز برسد و پدال درون ماده مدفون شود، مقاومت مکانیکی ایجادشده باعث توقف چرخش می‌شود. در این لحظه، سیستم داخلی از طریق یک کلاچ لغزنده و مکانیزم سوئیچینگ، وضعیت کنتاکت‌ها را تغییر می‌دهد. یکی از کنتاکت‌ها برای ارسال سیگنال دودویی (Binary) به PLC یا تابلو فرمان استفاده می‌شود و دیگری برای قطع تغذیه موتور به‌منظور جلوگیری از اعمال تنش غیرضروری به مجموعه محرک عمل می‌کند. پس از پایین رفتن سطح ماده و آزاد شدن پدال، موتور مجدداً شروع به چرخش کرده و سوئیچ به وضعیت اولیه بازمی‌گردد. این طراحی باعث می‌شود عملکرد تجهیز کاملاً وابسته به اصل فیزیکی ساده مقاومت مکانیکی باشد و در نتیجه نسبت به تغییرات دی‌الکتریک یا خواص الکتریکی ماده حساس نباشد؛ مزیتی که در محیط‌های پرگردوغبار یا با تنوع متریال بسیار ارزشمند است.

از منظر کاربردی، FTE30 برای طیف گسترده‌ای از مواد فله با چگالی حداقل 100 گرم بر لیتر مناسب است. این یعنی می‌توان از آن برای کنترل سطح غلات، حبوبات، شکر، کاکائو، خوراک دام، گچ، سیمان خشک، پودرهای شوینده، گرانول‌های پلیمری، تراشه‌های چوب و پلت استفاده کرد. در صنایع غذایی، اطمینان از خالی نشدن بیش‌ازحد مخزن تغذیه خط تولید اهمیت دارد؛ در صنایع ساختمانی، جلوگیری از سرریز سیلوهای سیمان از منظر ایمنی و هزینه حیاتی است؛ و در صنایع شیمیایی یا پلیمری، کنترل حد بالا و پایین سیلوها مانع از اختلال در فرآیند اکستروژن یا میکسینگ می‌شود. سادگی تکنولوژی چرخشی در این تجهیز، آن را به گزینه‌ای بسیار مطمئن برای مواد غیرچسبنده و گرانولی تبدیل کرده است.

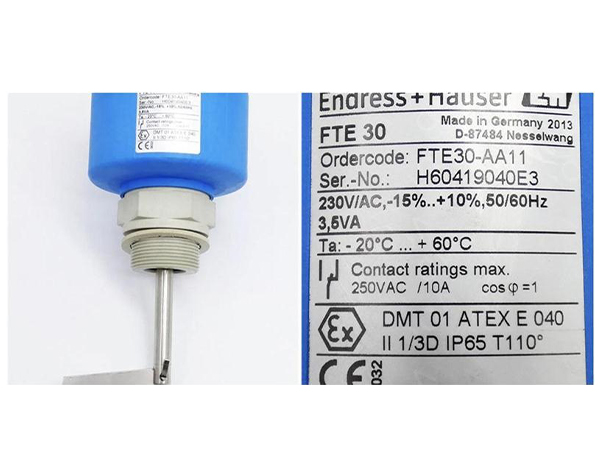

از نظر مشخصات فنی، این لول سوئیچ دارای خروجی کنتاکت پتانسیل آزاد (Potential-free contact) است که امکان اتصال مستقیم به انواع رله‌ها، PLCها و سیستم‌های مانیتورینگ صنعتی را فراهم می‌کند. عمر مکانیکی دستگاه حداقل ۵۰۰٬۰۰۰ سیکل اعلام شده که در کاربردهای رایج صنعتی به معنای سال‌ها عملکرد پایدار خواهد بود. منبع تغذیه متنوع شامل 24، 48، 115 و 230 ولت AC و همچنین بازه 20 تا 28 ولت DC باعث می‌شود این تجهیز به‌راحتی در اغلب تابلوهای برق صنعتی قابل استفاده باشد. مصرف توان پایین (کمتر از 4.5VA در AC و 3.5W در DC) نیز آن را به گزینه‌ای کم‌مصرف و اقتصادی تبدیل کرده است. بازه دمای محیط از 20- تا 60+ درجه سانتی‌گراد و دمای فرایندی از 20- تا 80+ درجه سانتی‌گراد تعریف شده که نیاز اکثر کاربردهای سیلوهای مواد خشک را پوشش می‌دهد. فشار فرایندی 0.5 تا 1.8 بار نیز برای مخازن اتمسفریک یا نیمه‌فشار کاملاً مناسب است.

یکی از نکات مهم در انتخاب لول سوئیچ‌های چرخشی، مقاومت مکانیکی در برابر بارهای ناگهانی است. در FTE30 از کلاچ لغزنده استفاده شده که در صورت اعمال گشتاور بیش‌ازحد (برای مثال در اثر کلوخه شدن موضعی یا گیرکردن جسم سخت) از انتقال تنش مستقیم به موتور جلوگیری می‌کند. این ویژگی به شکل محسوسی طول عمر تجهیز را افزایش می‌دهد و هزینه‌های تعمیرات را کاهش می‌دهد. درجه حفاظت IP65 نیز نشان‌دهنده مقاومت مناسب در برابر گردوغبار و پاشش آب است که برای محیط‌های صنعتی کاملاً ضروری محسوب می‌شود. در محیط‌های دارای گردوغبار زیاد مانند سیلوهای آرد یا سیمان، این سطح حفاظت یک الزام عملیاتی است نه یک گزینه جانبی.

از نظر طراحی مکانیکی و تنوع ساخت، FTE30 در نسخه‌های مختلفی عرضه می‌شود؛ از مدل کامپکت استاندارد گرفته تا نسخه‌های تقویت‌شده برای شرایط سخت‌تر. همچنین نسخه دارای کابل آویز (Rope Version) برای سیلوهای مرتفع یا کاربردهایی که نیاز به اندازه‌گیری در عمق بیشتر دارند، قابل انتخاب است. طول کابل در این مدل‌ها قابلیت تنظیم و کوتاه‌سازی تا ۲ متر را دارد که انعطاف‌پذیری نصب را افزایش می‌دهد. وجود پدال تاشو نیز فرآیند نصب از طریق اتصالات رزوه‌ای کوچک‌تر را تسهیل می‌کند. امکان نصب به‌صورت عمودی از بالا یا جانبی (Side Mount) باعث می‌شود مهندس طراح بتواند متناسب با هندسه مخزن و منطق کنترلی، بهترین نقطه را انتخاب کند.

در بخش متریال، بدنه از پلی‌کربنات تقویت‌شده با ۳۰٪ فایبرگلس ساخته شده که ترکیبی از استحکام مکانیکی و وزن پایین را فراهم می‌کند. پدال و شفت از فولاد ضدزنگ در گریدهای 303، 304 یا 316L انتخاب می‌شوند تا در برابر سایش و خوردگی مقاومت کافی داشته باشند. آب‌بندهای NBR و گلند کابل پلی‌آمیدی با درزگیر CR نیز آب‌بندی مطمئن مجموعه را تضمین می‌کنند. این انتخاب متریال نشان می‌دهد تجهیز برای کاربری‌های عمومی صنعتی بهینه شده و در عین اقتصادی بودن، استانداردهای کیفی قابل قبولی را رعایت می‌کند.

قابلیت افزودن چراغ سیگنال اختیاری برای نصب عمودی نیز امکان مشاهده وضعیت سوئیچ را از بیرون فراهم می‌کند. این ویژگی در زمان راه‌اندازی اولیه یا عیب‌یابی بسیار کاربردی است، زیرا تکنسین می‌تواند بدون نیاز به باز کردن درپوش یا استفاده از ابزار اندازه‌گیری، وضعیت عملکرد را به‌صورت بصری بررسی کند. مستندات فنی کامل شامل دیتاشیت، دستورالعمل نصب و بهره‌برداری، و گواهی‌نامه‌های صنعتی از طریق وب‌سایت رسمی سازنده در دسترس است و این موضوع برای پروژه‌های مهندسی که نیازمند مدارک فنی معتبر هستند اهمیت ویژه دارد.

در مجموع، اگر به‌دنبال یک لول سوئیچ مکانیکی، ساده، کم‌هزینه و قابل اتکا برای مواد جامد فله هستید، Soliswitch FTE30 انتخابی منطقی است. این تجهیز با تکیه بر تکنولوژی چرخشی اثبات‌شده، تنوع نسخه‌ها، مصرف انرژی پایین و دوام مکانیکی مناسب، پاسخ‌گوی نیاز بسیاری از کاربردهای صنعتی خواهد بود. سادگی در طراحی، مزیت رقابتی اصلی این محصول است؛ زیرا هرچه سیستم ساده‌تر باشد، احتمال خطا و هزینه نگهداری کمتر خواهد بود. پیش از انتخاب نهایی، توصیه می‌شود چگالی ماده، شرایط دمایی و موقعیت نصب به‌دقت بررسی شوند تا نسخه مناسب انتخاب گردد.
