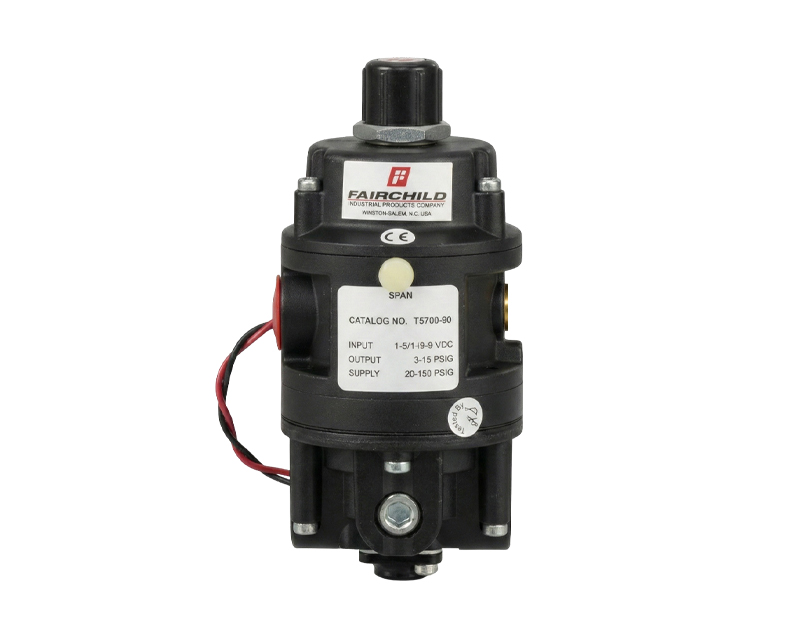

T5700-90 ترانسدیوسر فشار (مبدل) FAIRCHILD است که سیگنال جریان الکتریکی را به خروجی پنوماتیک دقیق تبدیل میکند. این دستگاه با فناوری تعادل نیرو (Force Balance) و سیستم فلاپر-نازل، کنترل فشار دقیقی را فراهم میآورد. ترانسدیوسر الکتروپنوماتیکی فیرچایلد مدل T5700-90، سیگنال جریان الکتریکی را به خروجی خطی پنوماتیکی تبدیل میکند. این تبدیل با استفاده از یک سیستم تعادل نیرو، شامل یک فلاپر و نازل، برای کنترل فشار در محفظه میانی صورت میگیرد. از ویژگیهای بارز این مدل میتوان به افت فشار کم در شرایط جریان اشاره کرد که امکان کنترل دقیقتر فشار در پاییندست را فراهم میسازد. علاوه بر این، ترانسدیوسر T5700-90 فیرچایلد دارای ظرفیت جریان بالا بوده و عملاً تحت تأثیر تغییرات فشار هوای تغذیه قرار نمیگیرد. این ویژگی امکان استفاده از هوای فشرده معمولی در کارخانه را فراهم میکند.
تصویر برشخورده از ساختار داخلی یک ترانسدیوسر الکتروپنوماتیک (I/P) همراه با برچسبهای فارسی که اجزای اصلی مانند محفظه آهنربا، فنر تنظیم صفر، مجموعه نازل و فلپر، و خروجی فشار هوا را نمایش میدهد. این دستگاه سیگنال الکتریکی ورودی (معمولاً 4 تا 20 میلیآمپر) را به یک فشار هوای متناسب در خروجی (مثلاً 3 تا 15 PSI) تبدیل میکند. تغییر جریان در سیمپیچ باعث حرکت Flapper نسبت به Nozzle شده و در نهایت فشار خروجی توسط مجموعه دیافراگم تنظیم میشود.
تصویر برشخورده از ساختار داخلی یک ترانسدیوسر الکتروپنوماتیک (I/P) همراه با برچسبهای فارسی که اجزای اصلی مانند محفظه آهنربا، فنر تنظیم صفر، مجموعه نازل و فلپر، و خروجی فشار هوا را نمایش میدهد. این دستگاه سیگنال الکتریکی ورودی (معمولاً 1-5 VDC یا 1-9 VDC) را به یک فشار هوای متناسب در خروجی (مثلاً 3 تا 15 PSI) تبدیل میکند. تغییر جریان در سیمپیچ باعث حرکت Flapper نسبت به Nozzle شده و در نهایت فشار خروجی توسط مجموعه دیافراگم تنظیم میشود.
FAIRCHILD (فیرچایلد) یکی از نامهای برجسته در حوزه تجهیزات کنترل و ابزار دقیق صنعتی است. این برند آمریکایی با تخصص در طراحی و تولید تجهیزاتی نظیر تنظیمکنندههای فشار، ترانسدیوسر فشار (مبدل) (I/P و E/P)، تقویتکنندههای حجم و کنترلرهای پنوماتیک شناخته میشود. محصولات این شرکت به دلیل کیفیت بالا، دقت قابلاعتماد و دوام طولانی در صنایع مختلف محبوبیت دارند.
ویژگیهای کلیدی ترانسدیوسر فشار (مبدل) مدل T5700-90:
- ورودی جریان: پشتیبانی از سیگنالهای استاندارد صنعتی 1-5 VDC یا 1-9 VDC
- خروجی فشار: محدوده خروجی 3-15 psi، مناسب برای کاربردهای متنوع
- مصرف کم هوا: تنها 0.05 SCFM در حالت Dead-End، کاهش هزینهها و مصرف انرژی
- ایمنی در برابر تغییرات فشار: عملکرد پایدار حتی در شرایط نوسان فشار تأمین
- ظرفیت جریان و تخلیه بالا: مناسب برای فرآیندهای حساس و سریع
- تنظیمکننده داخلی: حذف نیاز به تجهیزات جانبی و تسهیل نصب
- نصب آسان: قابلیت نصب دیواری یا پنل با استفاده از براکتهای موجود
مشخصات فنی مهم:
| مشخصه | مقدار | واحد |
|---|---|---|
| ورودی سیگنال | 1-5 VDC یا 1-9 VDC | – |
| خروجی فشار | 3-15 psi (0.2-1.0 بار، 20-100 کیلوپاسکال) | psi |
| فشار تأمین | 18-150 psi (1.2-10.0 بار، 120-1000 کیلوپاسکال) | psi |
| مصرف هوا | 0.05 | SCFM |
| ظرفیت جریان | 17 SCFM (در 20 psi)، 47 SCFM (در 120 psi) | SCFM |
| ظرفیت تخلیه | >9 (در 5 psi بالاتر از نقطه تنظیم) | SCFM |
| محدوده دمایی | -40°F تا +150°F (-40°C تا +65°C) | °C/°F |
| امپدانس ورودی (1-5 VDC) | 510 | اهم |
| امپدانس ورودی (1-9 VDC) | 1020 | اهم |
نمایندگی FAIRCHILD در ایران
به دلیل شرایط تحریمی، شرکت FAIRCHILD (فیرچایلد) نمایندگی رسمی در ایران ندارد. با این حال، فروشگاه دراک واقع در خیابان لالهزار تهران، یکی از واردکنندگان معتبر این محصولات است. این فروشگاه طیف گستردهای از تجهیزات برند FAIRCHILD، از جمله مدل T5700-90، را با ضمانت اصالت کالا عرضه میکند و خدمات مشاوره و فروش حرفهای ارائه میدهد. برای اطلاعات بیشتر، میتوانید با فروشگاه دراک تماس بگیرید.
