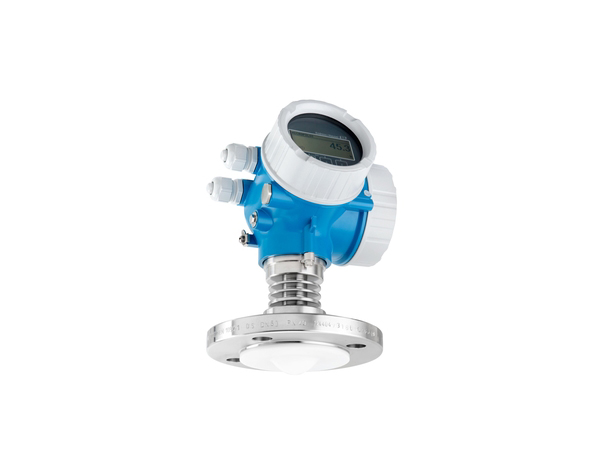

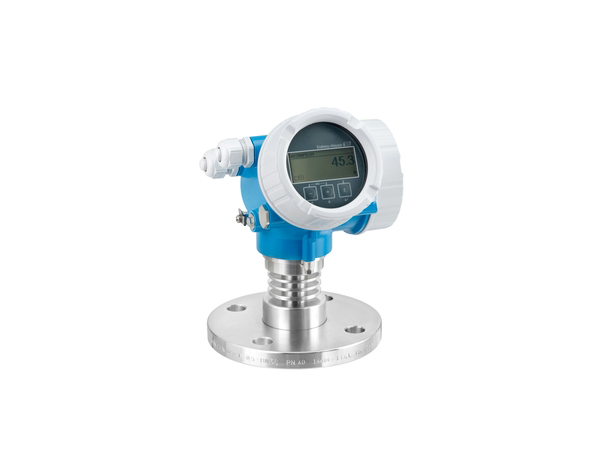

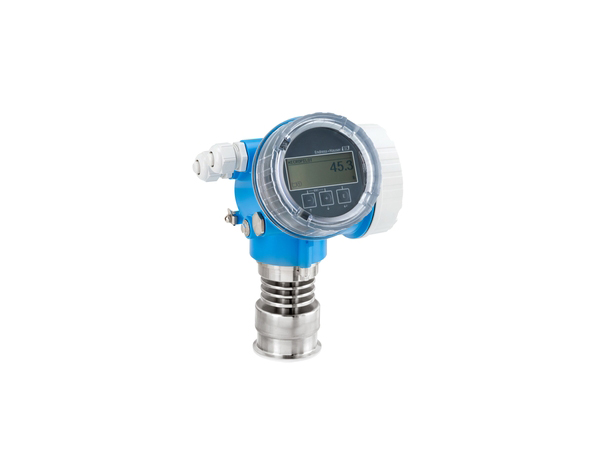

ترانسمیتر سطح راداری / FMR52

برای استعلام قیمت تماس بگیرید

در انبار

Micropilot FMR52، یک ابزار پیشرفته و قابل اعتماد برای سنجش سطح مایع به صورت غیرتماسی است که توسط شرکت معتبر Endress+Hauser طراحی و تولید شده است.

  • سنجش سطح غیر تماسی: FMR52 از روش زمان پرواز (ToF) استفاده می‌کند که امکان اندازه‌گیری سطح مایع را بدون تماس مستقیم با آن فراهم می‌سازد. این امر از آسیب دیدن حسگر و آلودگی مایع جلوگیری می‌کند.
  • محدوده اندازه‌گیری گسترده: این دستگاه دارای حداکثر محدوده اندازه‌گیری 60 متر (197 فوت) در حالت استاندارد و تا 70 متر (230 فوت) با بسته نرم‌افزاری “Advanced dynamics” است. این قابلیت، امکان اندازه‌گیری سطح در مخازن بزرگ و عمیق را فراهم می‌کند.
  • مقاومت در برابر دمای بالا و فشار: FMR52 قادر به کار در دمای فرآیند از -196 تا +450 درجه سانتی‌گراد (-321 تا +842 درجه فارنهایت) و فشار فرآیند از -1 تا +160 بار (-14.5 تا +2320 psi) است. این ویژگی، مناسب بودن دستگاه برای شرایط فرآیندی سخت و چالش‌برانگیز را نشان می‌دهد.
  • دقت بالا: دقت اندازه‌گیری FMR52 ± 2 میلی‌متر است که این امر، اطمینان از دقت بالا و قابلیت اطمینان در اندازه‌گیری را تضمین می‌کند.
  • گواهی‌های ایمنی: این دستگاه دارای گواهینامه‌های ایمنی بین‌المللی در زمینه حفاظت از انفجار، WHG (قانون منابع آبی آلمان) و تاییدیه‌های دریایی است. این ویژگی، استفاده از دستگاه در محیط‌های خطرناک را امکان‌پذیر می‌سازد.
  • مدیریت داده‌های HistoROM: FMR52 از سیستم مدیریت داده‌های HistoROM استفاده می‌کند که امکان ذخیره‌سازی آسان تنظیمات دستگاه، اطلاعات تعمیر و نگهداری و تشخیص‌ها را فراهم می‌کند. این قابلیت، راه‌اندازی، تعمیر و نگهداری و عیب‌یابی دستگاه را ساده‌تر می‌کند.
  • ردیابی چند اکو (Multi-Echo Tracking): الگوریتم‌های ردیابی چند اکو در FMR52 اطمینان از شناسایی دقیق اکو سطح و حذف اکوهای مزاحم را از سطوح داخلی مخزن به همراه دارد. این امر، افزایش قابلیت اطمینان در اندازه‌گیری را در شرایط فرآیندی متغیر و پیچیده تضمین می‌کند.
  • سطح ایمنی: FMR52 دارای سطح ایمنی SIL2 مطابق با استاندارد IEC 61508 و SIL3 در صورت استفاده از افزونگی همگن یا ناهمگن است. این امر، این دستگاه را برای کاربردهای ایمن و حیاتی مناسب می‌سازد.
  • یکپارچگی آسان: FMR52 به راحتی در سیستم‌های کنترل یا مدیریت دارایی یکپارچه می‌شود. این امر، کنترل و نظارت بر سطح مایع را به طور کارآمدتر انجام می‌دهد.
  • رابط کاربری شهودی: این دستگاه دارای رابط کاربری شهودی در زبان‌های مختلف است که راه‌اندازی، کارکرد و نگهداری آن را ساده‌تر می‌کند.
  • فناوری بلوتوث: فناوری بلوتوث بی‌سیم برای راه‌اندازی، کارکرد و تعمیر و نگهداری از طریق برنامه SmartBlue (برای iOS و اندروید) در دسترس است.
  • تست آسان: تست آسان برای SIL و WHG در این دستگاه گنجانده شده است.
  • Heartbeat Technology™: این فناوری نظارت مداوم بر وضعیت دستگاه و ارائه تشخیص‌های پیشرفته را برعهده دارد.
مارک ها:

Micropilot FMR52، یک ابزار پیشرفته و قابل اعتماد برای سنجش سطح مایع به صورت غیرتماسی است که توسط شرکت معتبر Endress+Hauser طراحی و تولید شده است. این دستگاه با بهره‌گیری از فناوری رادار و ویژگی‌های پیشرفته، گزینه‌ای ایده‌آل برای صنایع مختلف از جمله نفت و گاز، پتروشیمی، شیمیایی، و تصفیه آب است.

عملکرد و طراحی سیستم:

FMR52 از روش زمان پرواز (ToF) برای اندازه‌گیری سطح مایع استفاده می‌کند. در این روش، پالس‌های رادار از آنتن ارسال شده و پس از بازتاب از سطح مایع، توسط سیستم رادار دریافت می‌شوند. فاصله بین نقطه مرجع (اتصال فرآیند دستگاه اندازه‌گیری) و سطح مایع، با توجه به زمان پرواز پالس‌های رادار محاسبه می‌شود.

سرعت نور (c) در فرمول زیر استفاده می‌شود:

D = c · t/2

که در آن:

  • D فاصله تا سطح مایع است.
  • c سرعت نور است.
  • t زمان پرواز پالس رادار است.

سپس سطح مایع (L) با استفاده از فاصله خالی مشخص شده (E) محاسبه می‌شود:

L = E – D

FMR52 دارای ویژگی‌هایی برای حذف اکوهای مزاحم است که توسط کاربر قابل فعال‌سازی هستند. این ویژگی‌ها، همراه با الگوریتم‌های ردیابی چند اکو، اطمینان می‌دهند که اکوهای مزاحم از اجزای داخلی مخزن به عنوان اکوهای سطح تفسیر نمی‌شوند.


ویژگی‌های برجسته Micropilot FMR52

  • اندازه‌گیری غیرتماسی: به کمک فناوری زمان پرواز (ToF)، این دستگاه بدون تماس مستقیم با مایع عمل می‌کند و از آلودگی و آسیب‌دیدگی حسگر جلوگیری می‌شود.
  • محدوده اندازه‌گیری گسترده: با قابلیت اندازه‌گیری تا 70 متر، مناسب برای مخازن بزرگ و عمیق است.
  • مقاومت در شرایط سخت: عملکرد قابل‌اعتماد در دماهای -196 تا +450 درجه سانتی‌گراد و فشارهای -1 تا +160 بار.
  • دقت بالا: دقت ±2 میلی‌متر، حتی در شرایط فرآیندی پیچیده.
  • گواهینامه‌های ایمنی: دارای تاییدیه‌های بین‌المللی برای استفاده در محیط‌های خطرناک و حساس.
  • سیستم مدیریت داده HistoROM: ذخیره‌سازی تنظیمات، تعمیر و نگهداری و اطلاعات تشخیصی برای راه‌اندازی و عیب‌یابی آسان.
  • الگوریتم‌های پیشرفته: فناوری ردیابی چند اکو، تضمین حذف اکوهای مزاحم و افزایش دقت.
  • رابط کاربری مدرن: با رابط‌های بلوتوث و نرم‌افزارهای کاربرپسند برای راه‌اندازی و نظارت.

کاربردها و مزایا

Micropilot FMR52، به دلیل طراحی قوی و کارایی بالا، انتخابی ایده‌آل برای کاربردهای زیر است:

  1. صنایع نفت و گاز: اندازه‌گیری دقیق در شرایط فرآیندی سخت.
  2. پتروشیمی و صنایع شیمیایی: مقاومت در برابر مواد خورنده و دماهای بالا.
  3. تصفیه آب و فاضلاب: نظارت بر سطح مخازن بزرگ و محیط‌های متلاطم.

گواهی‌ها و تاییدیه‌ها:

FMR52 دارای گواهینامه‌ها و تاییدیه‌های مختلفی از جمله CE، RoHS، RCM، گواهینامه‌های ایمنی در برابر انفجار، WHG و تاییدیه‌های دریایی است. این امر، مناسب بودن دستگاه برای استفاده در محیط‌های مختلف صنعتی را نشان می‌دهد.


نصب و راه‌اندازی آسان

Micropilot FMR52 با طراحی بهینه و دستورالعمل‌های ساده، به راحتی نصب و راه‌اندازی می‌شود. برخی از نکات مهم نصب عبارتند از:

  • نصب عمودی آنتن: برای دستیابی به بهترین عملکرد.
  • اجتناب از اکوهای مزاحم: استفاده از صفحات فلزی یا چاه آرامش برای کاهش نویز.
  • راه‌اندازی سریع: از طریق نرم‌افزارهای SmartBlue یا FieldCare.

خرید و مشاوره

برای اطلاعات بیشتر یا خرید دستگاه Micropilot FMR52، می‌توانید با فروشگاه دراک تماس بگیرید. کارشناسان ما آماده ارائه مشاوره تخصصی و راهنمایی در انتخاب بهترین ابزار برای نیازهای شما هستند.

فروشگاه دراک، همراه مطمئن شما در تامین تجهیزات صنعتی پیشرفته.

برای دانلود کاتالوگ اسکن کنید

برای دانلود کاتالوگ اسکن کنید

مدل اندازه‌گیری

Level radar

ارتباط دیجیتال

2-wire (HART / PROFIBUS PA/ FOUNDATION Fieldbus) 4-wire (HART) Bluetooth® wireless technology and App (optional)

فرکانس

K-band (~26 GHz)

جنس سنسور

PTFE
