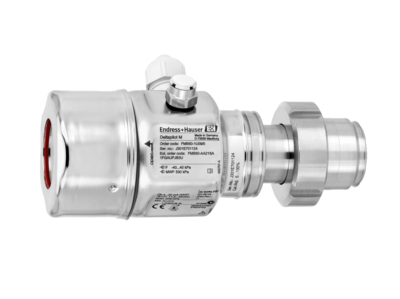

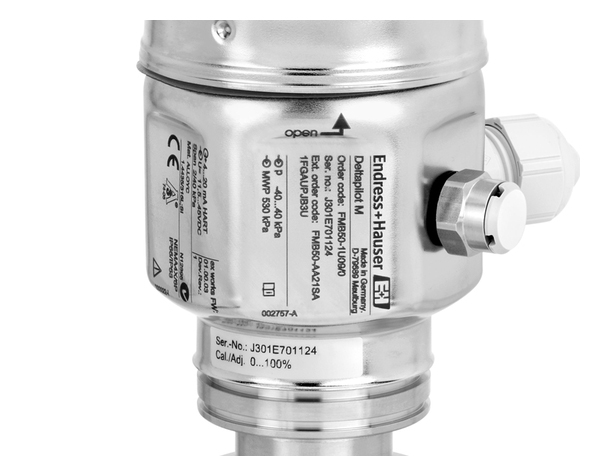

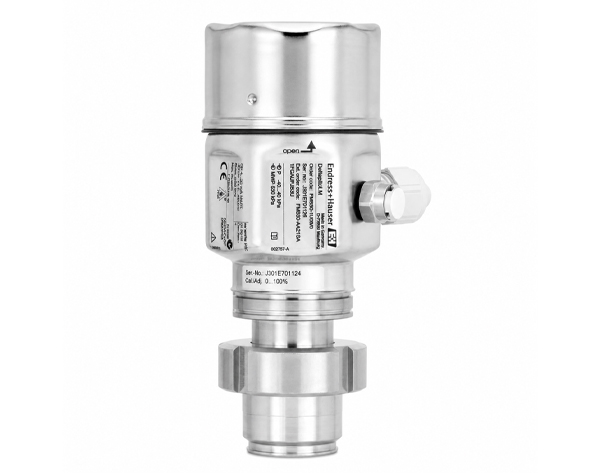

FMB50 یک تجهیز اندازه‌گیری سطح هیدرواستاتیک است که از پروتکل‌های ارتباطی مهمی چون IO-Link، HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می‌کند. کاربرد اصلی آن در اندازه‌گیری فشار هیدرواستاتیک و کاربردهای اندازه‌گیری سطح است.
FMB50 با سلول‌های اندازه‌گیری در محدوده‌های مختلف عرضه می‌شود، به عنوان نمونه از ۰.۱ بار تا ۱۰ بار. این دستگاه دارای مشخصاتی چون کوچکترین بازه قابل کالیبره، حداکثر فشار کاری (MWP) و حد فشار بیش از حد (OPL) است که بسته به محدوده انتخابی تعیین می‌شوند. همچنین، امکان تنظیم حد پایین محدوده روی مقداری غیر از صفر در هنگام سفارش وجود دارد.
گزینه‌های سیگنال خروجی در FMB50 متنوع است: ۴ تا ۲۰ میلی‌آمپر با پروتکل HART، ارتباط دیجیتال IO-Link (مختص FMB50)، PROFIBUS PA و FOUNDATION Fieldbus. محدوده سیگنال برای خروجی‌های ۴ تا ۲۰ میلی‌آمپر HART و IO-Link بین ۳.۸ تا ۲۰.۵ میلی‌آمپر است. مدیریت سیگنال‌های هشدار بر اساس استاندارد NAMUR NE 43 انجام می‌شود و شامل گزینه‌های هشدار حداکثر، حداقل یا نگه داشتن مقدار فعلی (بسته به پروتکل) است (برای IO-Link هشدار حداکثر ثابت ۲۲ میلی‌آمپر است). الزامات بار (Load) برای خروجی‌های ۴ تا ۲۰ میلی‌آمپر به ولتاژ تغذیه بستگی دارد. رفتار دینامیکی دستگاه (مانند زمان مرده و ثابت زمانی) بسته به نوع خروجی متفاوت است. ارتباط IO-Link دارای مشخصات زمان مرده، ثابت زمانی و نرخ انتقال COM2 (۳۸.۴ kBaud) است.
FMB50 دارای تابع Damping قابل تنظیم از ۰ تا ۹۹۹ ثانیه است (قابل تنظیم با DIP سوئیچ یا پیش‌فرض ۲ ثانیه). نسخه‌های مختلف میان‌افزار (Firmware) برای آن موجود است. جداسازی گالوانیکی تنها در مدل‌های دارای محفظه جداگانه وجود دارد. اطلاعات خاص پروتکل HART (شناسه سازنده، نوع، نسخه) و IO-Link (سازگاری با V1.1 و پروفایل سنسور هوشمند) ارائه شده است.
مشخصات عملکردی کلیدی FMB50 شامل دقت مرجع است که به طور استاندارد ۰.۲٪ ± و به صورت آپشنال ۰.۱٪ ± می‌باشد. تاثیر جهت نصب (در صورت استفاده از روغن مصنوعی) کمتر از ۲.۳ میلی‌بار است. دقت به صورت درصدی از بازه کالیبره شده و وابسته به سلول اندازه‌گیری و نسبت کاهش (Turndown) بیان می‌شود. تغییرات حرارتی و پایداری بلندمدت نیز در مشخصات فنی ذکر شده‌اند. زمان گرم شدن (Warm-up) برای مدل HART کمتر یا مساوی ۵ ثانیه و برای IO-Link کمتر از ۱ ثانیه است.
در خصوص نصب، FMB50 همواره باید پایین‌تر از پایین‌ترین نقطه اندازه‌گیری سطح نصب گردد. محل نصب نباید در مسیر ریزش مواد (filling curtain)، نزدیک خروجی مخزن یا تحت تاثیر پالس‌های فشار ناشی از همزن (agitator) باشد. اندرس هاوزر براکت نصب دیواری/لوله‌ای ارائه می‌دهد. نسخه با محفظه جداگانه امکان نصب بخش الکترونیک دورتر از نقطه اندازه‌گیری را فراهم می‌کند که در شرایط سخت یا برای تمیزکاری سریع مفید است. درجه حفاظت اتصال فرآیندی و سلول با این نوع محفظه به کابل بستگی دارد. امکان تمیزکاری دستگاه برای کاربردهای اکسیژن با رعایت مقادیر فشار حداکثر (pmax) وجود دارد.
محدوده دمای محیط و نگهداری به وجود نمایشگر LCD و نوع کابل/محفظه بستگی دارد. مقاومت در برابر لرزش و سازگاری الکترومغناطیسی (EMC) مشخص شده است. محدوده دمای فرآیند برای FMB50 از ۱۰- تا ۱۰۰+ درجه سانتیگراد است، با امکان تحمل کوتاه‌مدت ۱۳۵ درجه سانتیگراد (حداکثر ۳۰ دقیقه). محدودیت‌های فشار کاری باید رعایت شوند. از نظر ساختار مکانیکی، گزینه‌های محفظه شامل F31 (آلومینیوم) و F15 (فولاد ضد زنگ، بهداشتی) است. طیف وسیعی از اتصالات فرآیندی در دسترس است: رزوه‌ای (G, NPT)، فلنجی (EN, ANSI, JIS) و انواع اتصالات بهداشتی (DIN 11851, Tri-Clamp, Varivent, و غیره). امکان کاهش ارتفاع نصب با مدل محفظه جداگانه وجود دارد.
جزئیات مواد بخش‌های در تماس و غیر تماسی با فرآیند ذکر شده است. مواد دیافراگم فرآیندی و بدنه می‌تواند آلیاژ C276 یا 316L (با یا بدون پوشش خاص) باشد. آب‌بندها از جنس‌های مختلفی مانند FKM، EPDM و Kalrez موجودند (همه گزینه‌ها برای FMB50 فعال نیست).
FMB50 از عملکرد محلی از طریق نمایشگر اختیاری (نمایش مقادیر، نمودار، پیکربندی ساده) و کلیدهای روی برد الکترونیکی پشتیبانی می‌کند. عملکرد از راه دور با ابزارهایی چون FieldCare و FieldXpert از طریق پروتکل‌های HART و IO-Link امکان‌پذیر است. قابلیت تعریف نام تگ (TAG) برای یکپارچه‌سازی سیستم وجود دارد و مدل IO-Link از پروفایل سنسور هوشمند پشتیبانی می‌کند.
دستگاه دارای گواهی‌نامه‌ها و تاییدیه‌های متعددی است، از جمله: نشان CE، RoHS، RCM، تاییدیه‌های ضد انفجار (Ex)، انطباق EAC، تاییدیه برای کاربردهای بهداشتی، گواهی cGMP، گواهی ASME BPE 2012 و گواهی ایمنی عملکردی SIL 2. گواهی‌های بازرسی اختیاری برای مواد، انطباق NACE، AD2000، پرداخت سطح و تست‌ها نیز قابل سفارش هستند. اطلاعات سفارش شامل کدهای مربوط به ویژگی‌ها و لوازم جانبی است. برگه‌های داده پیکربندی برای برخی تنظیمات خاص مورد نیاز است. مجموعه‌ای از لوازم جانبی مانند آداپتورهای جوشی و براکت‌های نصب نیز موجود است.
