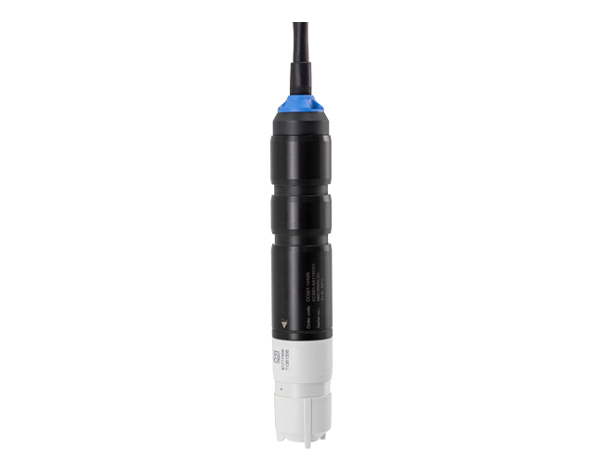

در تأسیسات آب شرب، فرآیندهای صنعتی و استخرهای شنا، کنترل دقیق غلظت کلر آزاد (Free Chlorine) برای اطمینان از اثربخشی گندزدایی و ضدعفونی حیاتی است. سنسور CCS51 از Endress+Hauser یک راهحل سنجش پیوسته و قابلاعتماد است که بر پایه اندازهگیری آمپرومتری انتخابی عمل میکند و کنترل کیفی مؤثر آب را در شرایط مختلف فرآیندی تضمین مینماید.
CCS51 به طور خاص برای اندازهگیری مقدار اسید هیپوکلروس (HOCl) طراحی شده است که شکل مؤثر کلر آزاد در فرآیند ضدعفونی است. ساختار سنسور شامل یک درپوش ممبران (Membrane Cap) مقاوم از جنس PVDF و یک محور سنسور است.
- ورود HOCl: HOCl موجود در آب فرآیند از طریق ممبران PVDF عبور کرده و وارد سیستم الکتروشیمیایی داخلی میشود.
- واکنش الکتروشیمیایی: در محور سنسور، الکترود کار طلا و الکترود متقابل نقره قرار دارند. HOCl روی الکترود طلا به یون کلرید کاهش مییابد و نقره الکترود متقابل به کلرید نقره اکسید میشود.
- تولید سیگنال: جریان تولید شده توسط این واکنش الکتروشیمیایی، متناسب مستقیم با غلظت کلر آزاد (HOCl) موجود در فرآیند است.
این طراحی، یک سیگنال پایدار و خوانش دقیق را فراهم میکند. مدلهای مختلف این سنسور، دامنههای اندازهگیری متنوعی مانند ۰ تا ۵ میلیگرم بر لیتر (mg/l) و ۰ تا ۲۰ میلیگرم بر لیتر را پوشش میدهند.
عوامل حیاتی مؤثر بر دقت اندازهگیری
دقت سنسور CCS51 تحت تأثیر عوامل فرآیندی مختلفی قرار دارد که باید با استفاده از ترنسمیترهای سازگار مانند Liquisys CCM223/253 جبرانسازی شوند:
- pH (جبرانسازی ضروری): از آنجا که ممبران تنها به HOCl (و نه یون هیپوکلریت OCl–) اجازه عبور میدهد، pH فرآیند نقش کلیدی در دقت نهایی دارد. ترنسمیتر با دریافت سیگنال pH (از یک سنسور pH سازگار مانند CPS31)، مجموع غلظت HOCl و OCl– را محاسبه میکند تا نتیجه نهایی با روش مرجع DPD همخوانی داشته باشد. کالیبراسیون در بازه pH ۴ تا ۸ قابل انجام است.
- دما (ATC): تغییرات دما موجب تغییر سیگنال میشود. سنسور دارای سنسور دمای داخلی است که امکان جبرانسازی خودکار دما (ATC) را از طریق ترنسمیتر فراهم میکند.

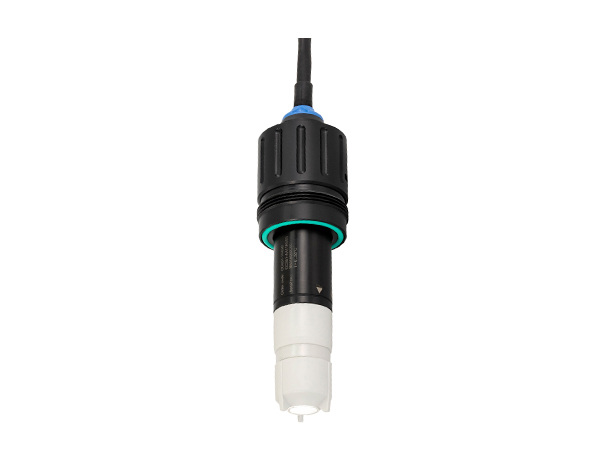

- جریان (دبی): سنسور برای عملکرد پایدار به حداقل دبی نیاز دارد تا از وابستگی سیگنال به دبی جلوگیری شود. حداقل دبی توصیهشده برای فلواسمبلیهای سازگار مانند Flowfit CCA250 برابر ۳۰ لیتر بر ساعت است.
| مشخصه | جزئیات |
| محدوده اندازهگیری | ۰ تا ۵ mg/l و ۰ تا ۲۰ mg/l |
| زمان پاسخ (T90) | کمتر از ۲۵ ثانیه (پاسخ سریع) |
| حداکثر خطا | ±۲% یا ±۵ µg/l |
| شرایط فرآیندی | دما ۰ تا ۵۵ درجه سانتیگراد، فشار تا ۱ بار |
| درجه حفاظت | IP68 |
| زمان پلاریزاسیون اولیه | ۶۰ دقیقه |
نصب و نگهداری: سنسور باید با حداقل زاویه ۱۵ درجه نصب شود و نباید وارونه قرار گیرد. کالیبراسیون شیب باید با روش مرجع DPD و پس از تعویض ممبران یا الکترولیت انجام شود. عمر مفید الکترولیت داخلی حدود ۲ سال است و پس از آن نیاز به تعویض دارد.
