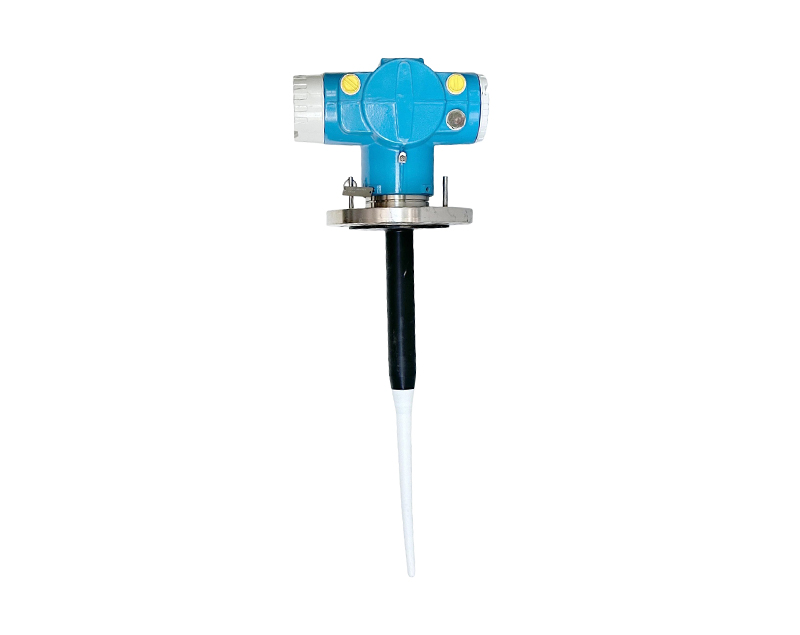

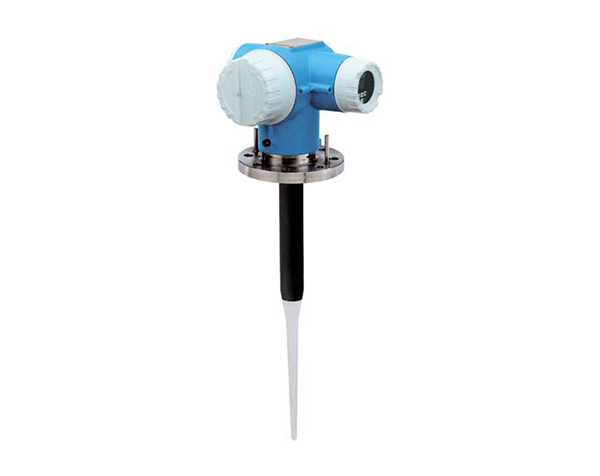

میکروپایلوت FMR 131، یک ترانسمیتر هوشمند پیشرفته است که برای اندازه‌گیری سطح مداوم و غیرتماسی مایعات، خمیرها و دوغاب‌ها طراحی شده است. این دستگاه با بهره‌گیری از فناوری زمان پرواز پالس‌های مایکروویو، اندازه‌گیری‌های دقیق و قابل اعتمادی را در محیط‌های صنعتی چالش‌برانگیز ارائه می‌دهد. این فناوری برای کاربردهایی با تغییرات مکرر محصول، گرادیان‌های دمایی، لایه‌های گاز خنثی یا بخار ایده‌آل است، چرا که بدون تماس فیزیکی با محیط، اطلاعات دقیقی از سطح فراهم می‌کند. طراحی مستحکم و ویژگی‌های پیشرفته این دستگاه آن را به انتخابی مناسب برای مخازن فرآیندی و ذخیره‌سازی در صنایع مختلف تبدیل کرده است. FMR 131 در باند فرکانسی مجاز برای استفاده صنعتی فعالیت می‌کند و توان پایین پرتوی آن امکان نصب ایمن در مخازن فلزی و غیر‌فلزی را فراهم می‌سازد، بدون این‌که خطری برای افراد یا محیط زیست ایجاد کند.
این دستگاه علاوه بر بهره‌مندی از فناوری‌های پیشرفته، طراحی کاربرپسند و کاربردی نیز دارد. آنتن میله‌ای کوچک آن با اتصالات فرآیندی کوچک نصب آسان بر روی نازل‌های موجود را امکان‌پذیر می‌سازد. طول غیرفعال استاندارد دستگاه به‌ویژه در مواردی که با نازل‌های بلند یا تراکم سنگین مواجه هستید مفید است، زیرا اثر این عوامل را بر اندازه‌گیری‌ها کاهش می‌دهد. تمام قطعات در تماس با فرآیند از PTFE (پلی تترافلوئورواتیلن) ساخته شده‌اند که مقاومت استثنایی در برابر خوردگی را ارائه می‌دهد و نیاز به مواد خاص را از بین می‌برد. برای کاربردهایی که به بالاترین استانداردهای بهداشتی نیاز دارند، نسخه‌ای بدون شکاف از مواد تایید‌شده FDA موجود است که اندازه‌گیری غیرتماسی دقیق را تضمین می‌کند.
اجزای سیستم اندازه‌گیری
میکروپایلوت FMR 131 مجهز به اجزای کلیدی زیر برای یکپارچگی و عملکرد بدون وقفه است:
- ماژول نمایشگر و عملکرد FHV 160: رابط کاربری آسان با پشتیبانی از پروتکل HART
- عملیات از راه دور از طریق ترمینال دستی یا Commubox
- خروجی 4 تا 20 میلی‌آمپر با تنظیمات فعال یا غیرفعال
- خروجی رله‌ای برای اعلام خطای ترانسمیتر یا محدودیت سطح
- رابط Rackbus RS-485 اختیاری برای اتصال چند ترانسمیتر به سیستم‌های کنترل فرآیند
اصل اندازه‌گیری
میکروپایلوت FMR 131 از روش پالس مایکروویو زمان پرواز استفاده می‌کند. پالس‌های کوتاه از آنتن به سطح محصول ارسال و سپس بازتاب شده و زمان پرواز ثبت می‌شود. این زمان متناسب با فاصله سطح محصول است:
D=c×t/2D = c × t / 2
در این فرمول:
- D: فاصله از سنسور تا سطح محصول
- c: سرعت نور
- t: زمان پرواز
برای تنظیم دستگاه، فاصله‌های خالی (E) و پر (F) و پارامتر کاربردی (A) وارد می‌شوند. این پارامترها به صورت خودکار دستگاه را با شرایط اندازه‌گیری تطبیق می‌دهند.
اجزای سیستم اندازه‌گیری
Micropilot FMR 131 یک فرستنده فشرده است که دارای چندین جزء کلیدی برای یکپارچه‌سازی و عملکرد آسان است:
- ماژول نمایش و کنترل FHV 160: این ماژول امکانات محلی برای کاربری و پیکربندی دستگاه فراهم می‌کند. رابط کاربری آن ساده بوده و از پروتکل HART نیز پشتیبانی می‌کند.
- عملیات از راه دور: امکان کاربری از راه دور از طریق یک ترمینال دستی یا Commubox متصل به لپ‌تاپ وجود دارد که نظارت و پیکربندی انعطاف‌پذیری را فراهم می‌کند.
- خروجی 4…20 میلی‌آمپر: این دستگاه دارای خروجی 4…20 میلی‌آمپر قابل تنظیم است که می‌تواند به صورت فعال برای تغذیه دستگاه‌های جانبی یا به صورت غیرفعال برای اتصال به خطوط تغذیه استفاده شود.
- خروجی رله‌ای: یک رله با کنتاکت تغییر وضعیت بدون پتانسیل برای اعلام خطاهای فرستنده یا محدودیت‌های سطح در نظر گرفته شده است تا در مواقع ضروری هشدارهای فوری ارائه کند.
- رابط Rackbus RS-485 (اختیاری): این رابط اختیاری امکان اتصال چندین فرستنده Micropilot به یک باس و مدیریت مستقیم از طریق کامپیوتر را فراهم می‌کند. همچنین می‌توان از طریق کارت FXA 675 به سیستم کنترل فرآیند متصل شد.
بله حتماً! ادامه ترجمه:
اجزای سیستم اندازه‌گیری
Micropilot FMR 131 یک فرستنده فشرده است که دارای چندین جزء کلیدی برای یکپارچه‌سازی و عملکرد آسان است:
- ماژول نمایش و کنترل FHV 160: این ماژول امکانات محلی برای کاربری و پیکربندی دستگاه فراهم می‌کند. رابط کاربری آن ساده بوده و از پروتکل HART نیز پشتیبانی می‌کند.
- عملیات از راه دور: امکان کاربری از راه دور از طریق یک ترمینال دستی یا Commubox متصل به لپ‌تاپ وجود دارد که نظارت و پیکربندی انعطاف‌پذیری را فراهم می‌کند.
- خروجی 4…20 میلی‌آمپر: این دستگاه دارای خروجی 4…20 میلی‌آمپر قابل تنظیم است که می‌تواند به صورت فعال برای تغذیه دستگاه‌های جانبی یا به صورت غیرفعال برای اتصال به خطوط تغذیه استفاده شود.
- خروجی رله‌ای: یک رله با کنتاکت تغییر وضعیت بدون پتانسیل برای اعلام خطاهای فرستنده یا محدودیت‌های سطح در نظر گرفته شده است تا در مواقع ضروری هشدارهای فوری ارائه کند.
- رابط Rackbus RS-485 (اختیاری): این رابط اختیاری امکان اتصال چندین فرستنده Micropilot به یک باس و مدیریت مستقیم از طریق کامپیوتر را فراهم می‌کند. همچنین می‌توان از طریق کارت FXA 675 به سیستم کنترل فرآیند متصل شد.
اصل اندازه‌گیری
FMR 131 از روش پالس زمانی پرواز امواج مایکروویو استفاده می‌کند. در این روش، پالس‌های کوتاه مایکروویو از آنتن به سطح محصول ارسال می‌شوند. این پالس‌ها از سطح بازتاب شده و به دستگاه بازمی‌گردند و به عنوان منحنی سیگنال بازتاب ثبت می‌شوند. سپس دستگاه فاصله تا سطح محصول را که متناسب با زمان رفت و برگشت پالس مایکروویو است، تعیین می‌کند. این اصل به صورت زیر بیان می‌شود:
D = c • t/2
که در آن:
- D = فاصله از سنسور تا سطح محصول
- c = سرعت نور
- t = زمان پرواز پالس
کالیبراسیون دستگاه با وارد کردن فاصله خالی (E)، فاصله پر (F) و پارامتر کاربردی (A) انجام می‌شود که به‌طور خودکار دستگاه را با شرایط خاص اندازه‌گیری سازگار می‌کند. این دستگاه از دو الگوریتم ارزیابی برای اندازه‌گیری دقیق استفاده می‌کند:
- منحنی میانگین شناور (FAC): این الگوریتم در حذف اکوهای مزاحم ناشی از پر کردن مخزن و آشفتگی محصول مؤثر است.
- آستانه وابسته به زمان (TDT): این الگوریتم اکوهای مزاحم ناشی از تجهیزات مخزن را سرکوب می‌کند.
این الگوریتم‌های پیشرفته امکان شناسایی دقیق سطح را در کاربردهای صنعتی پویا و پیچیده فراهم می‌کنند.
کاربردهای Micropilot FMR 131
Micropilot FMR 131 به دلیل طراحی فشرده و دقت بالای خود، برای اندازه‌گیری مداوم سطح مایعات و جامدات در صنایع مختلف استفاده می‌شود. برخی از کاربردهای اصلی این دستگاه عبارتند از:
- صنایع شیمیایی: اندازه‌گیری سطح مواد شیمیایی خورنده در مخازن ذخیره با شرایط سخت فرآیندی
- صنایع نفت و گاز: کنترل سطح در مخازن نفت خام، فرآورده‌های نفتی و گاز مایع
- صنایع غذایی و نوشیدنی: نظارت بر سطح مواد اولیه، مانند روغن، شکر و سایر مایعات فرآوری شده
- تصفیه‌خانه‌های آب و فاضلاب: اندازه‌گیری سطح آب، لجن و سایر مواد در مخازن فرآیند
- صنایع دارویی: کنترل دقیق سطح مایعات حساس در محیط‌های تمیز (Cleanroom)
این دستگاه برای مخازن تحت فشار و اتمسفریک طراحی شده است و با وجود شرایط دمایی و فشاری مختلف، عملکرد قابل اعتمادی ارائه می‌دهد.
ویژگی‌های برجسته
- بدون تماس با محصول: Micropilot FMR 131 به دلیل ماهیت غیرتماسی خود، در برابر سایش و خوردگی مقاوم است و نیاز به نگهداری حداقلی دارد.
- عملکرد در شرایط سخت: این دستگاه در دماهای بسیار بالا یا پایین و محیط‌های دارای بخار یا گردوغبار به خوبی کار می‌کند.
- پیکربندی آسان: رابط کاربری ساده و پشتیبانی از پروتکل HART، نصب و پیکربندی سریع دستگاه را تضمین می‌کند.
- ایمنی و پایداری: دارای حفاظت در برابر افزایش ولتاژ و سیگنال‌های مزاحم است و در صورت وقوع خطا، هشدارهای لازم را ارائه می‌دهد.
