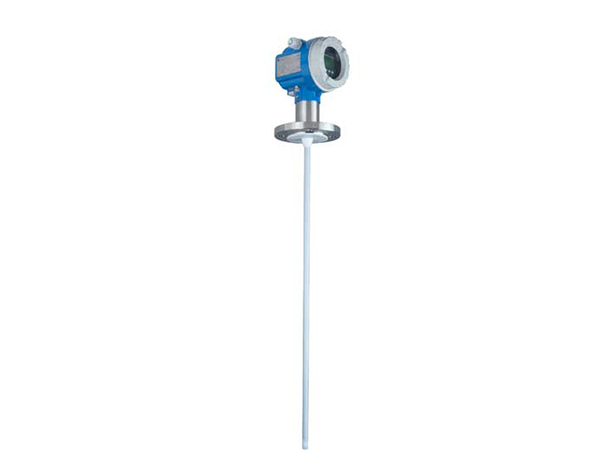

ترانسمیتر سطح راداری / Levelflex M FMP41C

برای استعلام قیمت تماس بگیرید

در انبار

ترانسمیتر Levelflex M FMP41C محصولی پیشرفته از شرکت Endress+Hauser است که با استفاده از فناوری TDR (بازتاب سنجی دامنه زمانی) ، اندازه‌گیری دقیق و مداوم سطح مایعات را در شرایط مختلف فرآیندی انجام می‌دهد. این دستگاه به دلیل دقت بالا (±2 میلی‌متر )، عملکرد مستقل از خواص مواد (مانند چگالی و دما) و مقاومت در برابر نویز، در صنایع مختلف مانند شیمیایی، غذایی، نفت و گاز، آب و فاضلاب و رنگ کاربرد دارد.

ویژگی‌های کلیدی:

فناوری TDR: ارسال پالس الکترومغناطیسی و اندازه‌گیری زمان بازتاب برای محاسبه سطح.
محدوده اندازه‌گیری:
- پروب میله‌ای: تا 6 متر
- پروب کابلی: تا 20 متر
شرایط کاری: دمای فرآیندی -40 تا +150°C و فشار -1 تا +40 بار.
پروتکل‌های ارتباطی: HART، PROFIBUS PA، FOUNDATION Fieldbus.
مقاومت: بدنه از استیل ضدزنگ و آلیاژهای مقاوم، کلاس حفاظتی IP66/IP67.
نصب و راه‌اندازی آسان: تنظیمات ساده از طریق صفحه‌نمایش LCD و منوی چندزبانه.

دسته بندی ها:ابزار دقیق, اندازه‌گیری سطح

مارک ها: Endress+Hauser

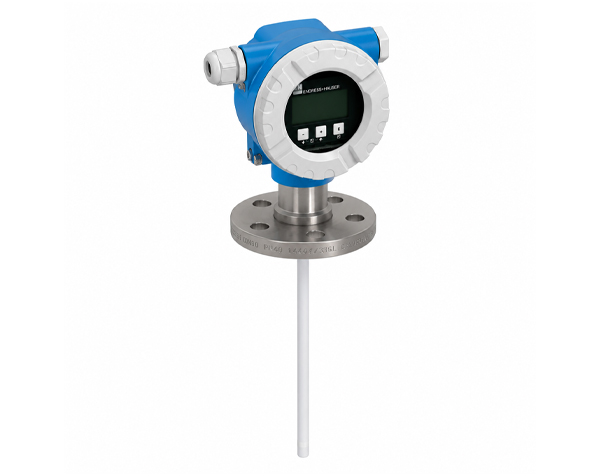

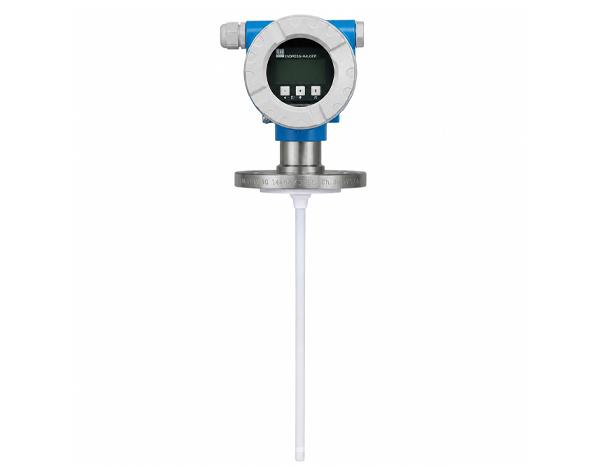

ترانسمیتر سطح راداری هدایت‌شونده Levelflex M FMP41C

ترانسمیتر سطح راداری هدایت‌شونده Levelflex M FMP41C از محصولات پیشرفته شرکت Endress+Hauser است که برای اندازه‌گیری دقیق و مداوم سطح مایعات در شرایط فرآیندی مختلف طراحی شده است. این تجهیز با بهره‌گیری از فناوری TDR (Time Domain Reflectometry) عملکردی دقیق، پایدار و قابل اعتماد را حتی در محیط‌های دشوار فرآیندی ارائه می‌دهد. مدل FMP41C به دلیل ویژگی‌های فنی پیشرفته، نصب و راه‌اندازی آسان و دقت بالا، به یکی از انتخاب‌های اصلی صنایع مختلف تبدیل شده است.

فناوری TDR (بازتاب سنجی دامنه زمانی) در Levelflex M FMP41C

فناوری TDR یا بازتاب سنجی دامنه زمانی، اساس عملکرد ترانسمیتر Levelflex M FMP41C است. در این فناوری، یک پالس الکترومغناطیسی از طریق پروب (میله‌ای یا کابلی) به سمت سطح مایع ارسال می‌شود. پالس هنگام برخورد با سطح ماده، بازتاب پیدا کرده و به فرستنده بازمی‌گردد. زمان سپری‌شده بین ارسال و دریافت پالس اندازه‌گیری می‌شود و بر اساس این زمان، فاصله تا سطح ماده محاسبه می‌گردد. این فرآیند باعث می‌شود که سطح مواد با دقت بالا اندازه‌گیری شود.

این فناوری تأثیرپذیری بسیار کمی از خواص ماده مانند ثابت دی‌الکتریک، هدایت الکتریکی، چگالی و تغییرات دما دارد. به همین دلیل، ترانسمیتر FMP41C حتی در محیط‌هایی با شرایط ناپایدار یا مواد با خصوصیات متغیر نیز عملکردی پایدار و دقیق دارد.

مشخصات فنی Levelflex M FMP41C

ترانسمیتر سطح هدایت‌شونده FMP41C با مشخصات فنی زیر ارائه می‌شود:

نوع اندازه‌گیری: اندازه‌گیری مداوم سطح مایعات
محدوده اندازه‌گیری:
- پروب میله‌ای (Rod): تا 6 متر
- پروب کابلی (Cable): تا 20 متر
دقت اندازه‌گیری: ±2 میلی‌متر
دمای فرآیندی: از -40 تا +150 درجه سانتی‌گراد
فشار فرآیندی: از -1 تا +40 بار
ثابت دی‌الکتریک: ≥1.6
رابط کاربری: صفحه‌نمایش LCD با منوی چندزبانه
پروتکل‌های ارتباطی: HART، PROFIBUS PA، FOUNDATION Fieldbus
متریال بدنه: استیل ضدزنگ (Stainless Steel)، Hastelloy و سایر آلیاژهای مقاوم
نوع پروب:
- پروب میله‌ای (Rod)
- پروب کابلی (Cable)
کلاس حفاظتی: IP66/IP67 (مقاومت در برابر نفوذ آب و گرد و غبار)
مدل پروب: پروب تک میله، پروب دو میله، پروب کابلی

ویژگی‌های برجسته Levelflex M FMP41C

✅ اندازه‌گیری مستقل از خواص ماده
Levelflex M FMP41C به دلیل استفاده از فناوری TDR، از خواص فیزیکی و شیمیایی مواد مانند چگالی، ویسکوزیته (گران‌روی)، هدایت الکتریکی و تغییرات دمایی تأثیر نمی‌پذیرد. این ویژگی باعث می‌شود که دستگاه در محیط‌های فرآیندی مختلف، عملکرد ثابتی داشته باشد.

✅ دقت بالا حتی در شرایط سخت
دقت بالای ±2 میلی‌متر این دستگاه باعث می‌شود که حتی در محیط‌هایی با فشار، دما و ترکیبات شیمیایی متغیر نیز اندازه‌گیری سطح با اطمینان انجام شود.

✅ پایداری طولانی‌مدت
ترانسمیتر FMP41C به دلیل طراحی مستحکم و استفاده از مواد مقاوم در برابر خوردگی، سایش و عوامل محیطی، طول عمر بالایی دارد و نیاز به تعمیر و نگهداری مداوم ندارد.

✅ قابلیت تنظیم و کالیبراسیون آسان
رابط کاربری پیشرفته این تجهیز به اپراتور اجازه می‌دهد که به‌راحتی تنظیمات مربوط به محدوده اندازه‌گیری، هشدارها و پاسخ‌دهی دستگاه را انجام دهد.

✅ مقاومت بالا در برابر نویز و تداخلات الکترومغناطیسی
طراحی مدار داخلی FMP41C به‌گونه‌ای است که نویز و تداخلات الکترومغناطیسی تأثیری بر عملکرد آن ندارد.

کاربردهای Levelflex M FMP41C

ترانسمیتر FMP41C به دلیل عملکرد دقیق و پایدار، در صنایع مختلف به‌صورت گسترده استفاده می‌شود:
✔️ صنایع شیمیایی: اندازه‌گیری سطح مواد شیمیایی خورنده، سمی و آتش‌زا
✔️ صنایع غذایی و دارویی: اندازه‌گیری سطح مواد بهداشتی و حساس
✔️ صنایع نفت و گاز: اندازه‌گیری سطح در مخازن تحت فشار و محیط‌های انفجاری
✔️ صنایع آب و فاضلاب: اندازه‌گیری سطح آب و پساب در تصفیه‌خانه‌ها
✔️ صنایع رنگ و رزین: اندازه‌گیری دقیق سطح در مخازن حاوی مواد چسبناک

نصب و راه‌اندازی ترانسمیتر Levelflex M FMP41C

نصب و راه‌اندازی این تجهیز به‌راحتی انجام می‌شود. مراحل اصلی نصب عبارت‌اند از:

انتخاب محل نصب: محل نصب باید طوری انتخاب شود که پروب در مسیر همزن‌ها، لوله‌ها یا اجزای داخلی مخزن قرار نگیرد.
اتصال پروب: بسته به شرایط فرآیندی، پروب میله‌ای یا کابلی به دستگاه متصل می‌شود.
اتصالات الکتریکی: با استفاده از کابل‌های استاندارد، اتصال به سیستم کنترل انجام می‌شود.
کالیبراسیون اولیه: با استفاده از منوی دستگاه، محدوده اندازه‌گیری و هشدارها تنظیم می‌شود.
تست نهایی: عملکرد دستگاه با ارسال و دریافت سیگنال تست می‌شود.

ایمنی و استانداردها

ترانسمیتر FMP41C با رعایت استانداردهای ایمنی بین‌المللی تولید شده است:

گواهینامه ATEX: ایمنی در محیط‌های انفجاری
گواهینامه SIL: سطح ایمنی یکپارچه بالا (SIL2)
گواهینامه FDA: استانداردهای صنایع غذایی و دارویی
گواهینامه EHEDG: تأییدیه بهداشتی برای استفاده در صنایع حساس

مزایای استفاده از Levelflex M FMP41C

⭐ دقت بالا حتی در شرایط سخت فرآیندی
⭐ عملکرد مستقل از خصوصیات مواد
⭐ نصب و راه‌اندازی آسان
⭐ پایداری بالا و طول عمر طولانی
⭐ پشتیبانی از پروتکل‌های مختلف ارتباطی

جمع‌بندی

ترانسمیتر سطح هدایت‌شونده Levelflex M FMP41C با بهره‌گیری از فناوری TDR، دقت بالا، پایداری طولانی‌مدت و قابلیت اطمینان در شرایط سخت فرآیندی، یکی از بهترین انتخاب‌ها برای اندازه‌گیری مداوم سطح در صنایع مختلف است. اگر به دنبال یک تجهیز با عملکرد دقیق و بدون خطا در اندازه‌گیری سطح هستید، Levelflex M FMP41C انتخابی ایده‌آل برای شماست.

👉 برای خرید این محصول با اطمینان از اصالت کالا و دریافت مشاوره تخصصی، با فروشگاه دراک تماس بگیرید. 😎

برای دانلود کاتالوگ اسکن کنید

لینک کوتاه : https://links.deraak.com/8tg

نمایش بیشتر نشان دادن کمتر

سوالات متداول درباره Levelflex M FMP41C و FMP45

**Levelflex M چیست و عملکرد اصلی آن چیست؟** Levelflex M یک ترانسمیتر سطح فشرده است که برای اندازه‌گیری مداوم سطح مواد جامد و مایع طراحی شده است. این دستگاه بر اساس اصل **بازتاب‌سنجی دامنه زمانی (TDR)**، که به عنوان رادار هدایت‌شونده نیز شناخته می‌شود، عمل می‌کند. در این فناوری، زمان پرواز پالس‌های الکترومغناطیسی اندازه‌گیری شده و بر اساس آن سطح ماده تعیین می‌شود. --- **چه نوع پروب‌هایی برای Levelflex M موجود است و چه تفاوتی بین آنها وجود دارد؟** Levelflex M از انواع مختلفی از پروب‌ها پشتیبانی می‌کند، شامل: - **پروب‌های طنابی (Rope Probes):** در مواد و طول‌های مختلف و مناسب برای محدوده‌های اندازه‌گیری بلند. - **پروب‌های میله‌ای (Rod Probes):** با ساختاری صلب، برای فواصل کوتاه یا شرایط آشفته. - **پروب‌های کواکسیال (Coax Probes):** ایجاد میدان الکترومغناطیسی مشخص، کمتر تحت تأثیر عوامل داخل مخزن یا رسوبات قرار می‌گیرند و برای مواد با ثابت دی‌الکتریک پایین یا اندازه‌گیری مرز فاز مناسب هستند. --- **"فاصله مسدودکننده" چیست و چرا در نصب و راه‌اندازی مهم است؟** **فاصله مسدودکننده** به فاصله‌ای از نقطه مرجع اندازه‌گیری (معمولاً اتصال فرآیندی در بالای پروب) اشاره دارد که در آن اندازه‌گیری دقیق تضمین نمی‌شود. همچنین، ناحیه‌ای نزدیک به انتهای پروب وجود دارد که دقت در آن کاهش می‌یابد. در نظر گرفتن فواصل مسدودکننده بالا و پایین در حین نصب و راه‌اندازی ضروری است تا محدوده اندازه‌گیری واقعی در منطقه قابل اعتماد دستگاه قرار گیرد. تنظیم نادرست این فواصل می‌تواند منجر به خواندن نادرست سطح شود. --- **Levelflex M چگونه پیکربندی و راه‌اندازی می‌شود؟** Levelflex M می‌تواند از طریق نمایشگر محلی و عناصر کنترلی، یا از راه دور با استفاده از پروتکل HART و ابزارهایی مانند VU331، Field Communicator یا برنامه‌های عملیاتی Endress+Hauser (مثل FieldCare) پیکربندی و راه‌اندازی شود. تنظیمات اولیه شامل تعیین نقاط کالیبراسیون خالی و پر (متناظر با محدوده اندازه‌گیری)، طول پروب و فاصله مسدودکننده بالا است. برای کاربردهای پیچیده‌تر، پارامترهای اختصاصی کاربر نیز قابل پیکربندی هستند. --- **اهمیت "منحنی پوششی" در عملکرد Levelflex M چیست؟** **منحنی پوششی** نمایش گرافیکی پالس‌های الکترومغناطیسی بازتاب‌شده در طول پروب است. تحلیل این منحنی برای ارزیابی کیفیت اندازه‌گیری و شناسایی مشکلات بالقوه (مانند اکوی تداخلی ناشی از اجزای داخل مخزن یا رسوب روی پروب) حیاتی است. این منحنی به بهینه‌سازی تنظیمات دستگاه کمک می‌کند، مانند تنظیم آستانه تشخیص یا انجام نقشه‌برداری مخزن برای سرکوب انعکاس‌های ناخواسته. --- **چه ملاحظات ایمنی و گواهینامه‌هایی برای Levelflex M مرتبط است؟** Levelflex M برای عملکرد ایمن طراحی شده و با استانداردهای مختلف فنی، ایمنی و اتحادیه اروپا (EU) همخوانی دارد. این دستگاه با گواهینامه‌های مختلف حفاظت از انفجار (مانند ATEX, NEPSI, FM, CSA, TIIS) در دسترس است که بسته به نیازهای محیط کاربردی (مانند مناطق خطرناک) ارائه می‌شود. دستورالعمل‌های ایمنی خاص (XA) مربوط به نصب و عملکرد در محیط‌های قابل انفجار باید رعایت شود، از جمله احتیاط در برابر بار الکترواستاتیک. این دستگاه همچنین دارای گواهینامه‌هایی مانند WHG (مدیریت خطرات آب) است. --- **Levelflex M چگونه داده‌های اندازه‌گیری را ارتباط‌دهی می‌کند و چه گزینه‌های خروجی وجود دارد؟** Levelflex M عمدتاً از حلقه جریان 4 تا 20 میلی‌آمپر با پروتکل HART (Highway Addressable Remote Transducer) برای ارتباط استفاده می‌کند. این امکان انتقال سطح اندازه‌گیری‌شده به صورت سیگنال جریان آنالوگ و ارتباط دیجیتال برای پیکربندی، عیب‌یابی و متغیرهای فرآیندی اضافی را فراهم می‌کند. گزینه‌های خروجی دیگری مانند PROFIBUS PA و FOUNDATION Fieldbus نیز برای نسخه‌های خاصی از دستگاه در دسترس هستند. --- **چه لوازم جانبی‌ای برای Levelflex M وجود دارد تا عملکرد یا نصب آن بهبود یابد؟** دامنه‌ای از لوازم جانبی برای Levelflex M موجود است، از جمله: - پوشش‌های محافظ در برابر آب‌وهوای سخت. - بست‌های جوشی برای نیازهای خاص نصب. - واحد نمایشگر و کنترل از راه دور (FHX40). - دیسک‌های مرکز‌گیر برای اطمینان از موقعیت صحیح پروب. - رابط‌های ارتباطی (Commubox FXA195/FXA291) برای اتصال به ابزارهای پیکربندی. برای مدل FMP45، گزینه‌هایی مانند نصب عایق‌دار و اتصالات فرآیندی خاص نیز وجود دارد.
