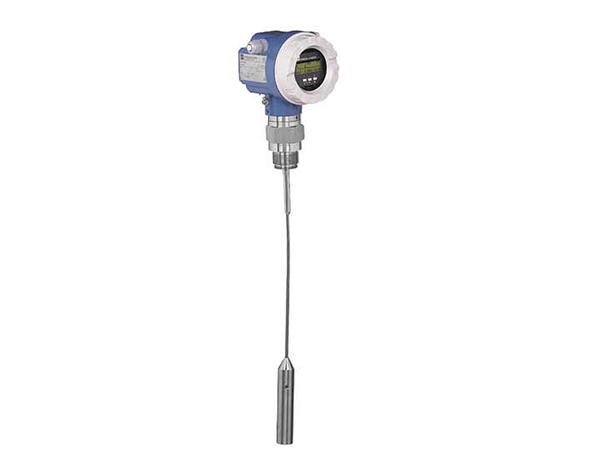

ترانسمیتر سطح راداری هدایت‌شونده Levelflex M FMP40
ترانسمیتر سطح هدایت‌شونده Levelflex M FMP40 از برند معتبر Endress+Hauser، یکی از پیشرفته‌ترین تجهیزات اندازه‌گیری سطح مداوم است که با بهره‌گیری از فناوری رادار هدایت‌شونده، دقت و عملکرد بی‌نظیری را در شرایط مختلف فرآیندی ارائه می‌دهد. این تجهیز برای اندازه‌گیری سطح مایعات و مواد جامد فله‌ای از پودری تا دانه‌ای (مانند گرانول پلاستیک) و همچنین اندازه‌گیری سطح رابط (تشخیص مرز بین دو مایع غیر قابل امتزاج) طراحی شده است.
ویژگی‌های کلیدی Levelflex M FMP40
✔️ اندازه‌گیری مستقل از خواص ماده: اندازه‌گیری سطح بدون تأثیر از چگالی، وزن مخصوص، رسانایی، ثابت دی‌الکتریک، دما و گرد و غبار (مانند شرایط پر شدن با فشار هوا).
✔️ کارکرد پایدار در شرایط دشوار: عملکرد دقیق حتی در حضور کف.
✔️ محدوده اندازه‌گیری وسیع: تا 35 متر (بسته به نوع پروب و ویژگی‌های محیط).
✔️ مقاوم در برابر تداخل: عملکرد پایدار به دلیل سیستم پیشرفته حذف اکوهای مزاحم از دیواره‌های مخزن و تجهیزات داخلی.
✔️ پشتیبانی از پروتکل‌های مختلف: 4-20mA HART، PROFIBUS PA و FOUNDATION Fieldbus.
✔️ مناسب برای محیط‌های انفجاری: دارای گواهینامه‌های ATEX، FM، CSA، TIIS، NEPSI و IECEx.
محدوده‌های اندازه‌گیری و دقت
🔹 فرکانس کاری: 100 مگاهرتز تا 1.5 گیگاهرتز
🔹 دقت اندازه‌گیری: ±3 میلی‌متر (در محدوده‌های اندازه‌گیری تا 10 متر با پروب میلهای)
🔹 رزولوشن دیجیتال: 1 میلی‌متر
🔹 رزولوشن آنالوگ: 0.03% از محدوده اندازه‌گیری
🔹 دمای فرآیند: -40 تا +150 درجه سانتی‌گراد (بسته به جنس مواد و آب‌بند O-ring)
🔹 فشار فرآیند: -1 تا 40 بار
🔹 مصرف برق: حداقل 60 میلی‌وات و حداکثر 900 میلی‌وات
🔹 ثابت دی‌الکتریک:
- پروب کواکسیال: εr ≥ 1.4
- پروب میلهای و طنابی: εr ≥ 1.6

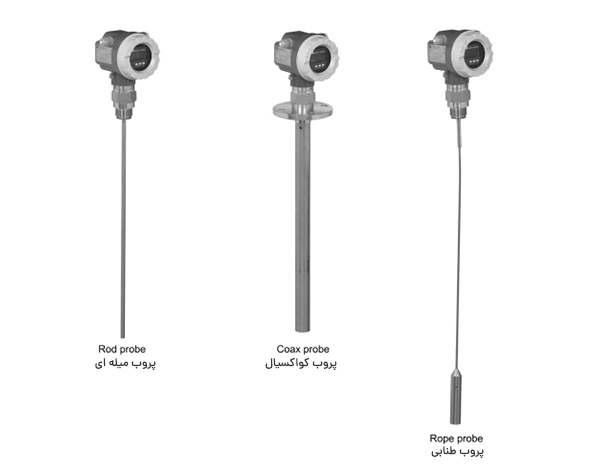

انواع پروب‌ها و کاربردها
ترانسمیتر FMP40 با پروب‌های متنوع برای شرایط مختلف فرآیندی ارائه می‌شود:
🔸 پروب طنابی
- ایده‌آل برای مواد جامد فله‌ای (مانند شن، گرانول پلاستیک، سیمان)
- قطر 4 میلی‌متر یا 6 میلی‌متر (ترجیحاً 6 میلی‌متر به دلیل استحکام کششی بالاتر)
- مناسب برای محدوده‌های اندازه‌گیری طولانی
🔸 پروب میلهای
- مناسب برای مایعات و محدوده‌های اندازه‌گیری کوتاه (تا 2 متر)
- کاربرد در مواد جامد با چگالی بالا
🔸 پروب کواکسیال
- ایده‌آل برای مایعات با ویسکوزیته تا 500 cst و گازهای مایع
- عملکرد پایدار در تانک‌های پلاستیکی به دلیل ایمنی بالای EMC
- مناسب برای اندازه‌گیری سطح و سطح رابط
نکات نصب و راه‌اندازی
🔹 نصب در نازل‌ها: نازل با قطر بیش از 250 میلی‌متر ممکن است باعث بازتاب سیگنال و خطای اندازه‌گیری شود. در این موارد، استفاده از آداپتور شیپوری توصیه می‌شود.
🔹 مرکزگذاری پروب: در صورت استفاده از پروب میلهای در لوله آرامش (Stilling Well) یا بای‌پس (Bypass)، استفاده از دیسک مرکزگذار برای جلوگیری از تماس پروب با دیواره ضروری است.
🔹 بار کششی: مواد جامد فله‌ای نیروهای کششی به پروب طنابی وارد می‌کنند. نمودارهای مربوط به نیروی کششی براساس سطح مواد و قطر سیلو در مستندات محصول ارائه شده است.
🔹 طول پروب: توصیه می‌شود طول پروب را کمی بلندتر از حد نیاز سفارش دهید، زیرا کوتاه کردن پروب پس از نصب امکان‌پذیر است.
مواد سازنده
🔹 قطعات در تماس با مواد: استنلس استیل 316L (1.4404 یا 1.4435)
🔹 بدنه: آلیاژ آلومینیوم AlSi10Mg
🔹 پروب طنابی: استنلس استیل 316 (1.4401)
🔹 نسخه‌های مقاوم به آب شور: امکان سفارش نسخه‌های مقاوم به خوردگی با استنلس استیل 316L کامل
اندازه‌گیری سطح رابط (Interface)
✅ دقت اندازه‌گیری سطح رابط تا ±10 میلی‌متر در محدوده‌های اندازه‌گیری تا 10 متر
✅ پروب‌های کواکسیال برای اندازه‌گیری سطح رابط ایده‌آل هستند
✅ اگر ضخامت سطح رابط کمتر از 60 میلی‌متر باشد، ممکن است سیگنال‌ها یکسان تفسیر شوند
لوازم جانبی (Accessories)
🔹 کاور محافظ در برابر شرایط جوی
🔹 آداپتور شیپوری (Horn Adapter)
🔹 نمایشگر از راه دور FHX40
🔹 دیسک‌های مرکزگذاری
🔹 ماژول‌های ارتباطی Commubox FXA195 HART و FXA291
🔹 فلنج‌های مخصوص FAX50
🔹 میلهای توسعه (Centering Rod)
راهنمای سفارش
ترانسمیتر FMP40 امکان سفارشی‌سازی کامل براساس نیازهای فرآیندی را فراهم می‌کند:
✅ تأییدیه‌ها: (محیط‌های غیرخطرناک، ATEX، FM، CSA)
✅ نوع پروب: (طنابی، میلهای، کواکسیال)
✅ طول پروب: (برحسب نیاز)
✅ جنس O-ring: (مقاوم در برابر دما و مواد شیمیایی)
✅ نوع اتصال فرآیند: (فلنج با سایزهای مختلف)
✅ منبع تغذیه و خروجی: (4-20mA HART، PROFIBUS PA، FOUNDATION Fieldbus)
✅ نوع بدنه: (آلومینیومی یا استیل)
✅ نمایشگر: (با یا بدون نمایشگر)
✅ ترانسمیتر سطح راداری Levelflex M FMP40، راهکاری دقیق، مطمئن و پایدار برای اندازه‌گیری سطح در شرایط فرآیندی پیچیده و چالش‌برانگیز.
