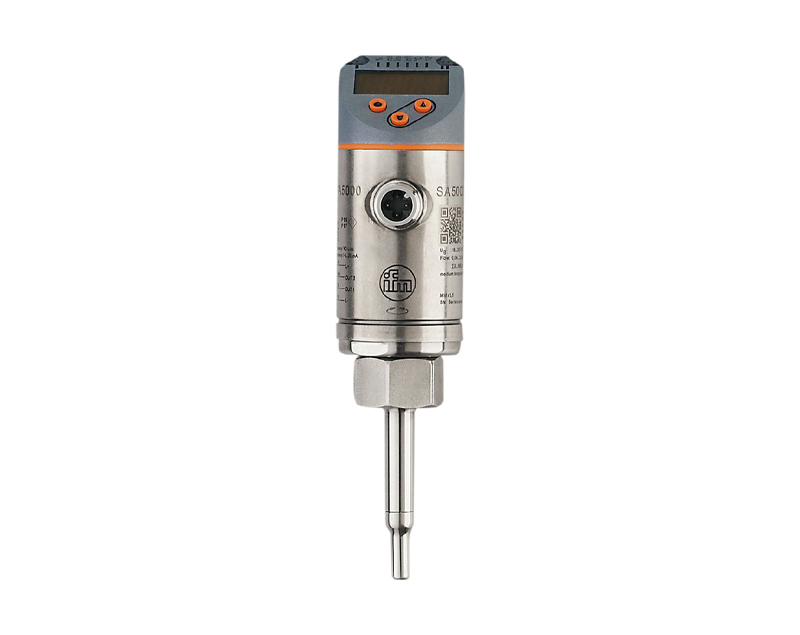

سنسور جریان SA5000 با کد کامل SAD10XDBFRKG/US-100 یکی از محصولات حرفهای و چندمنظوره شرکت ifm electronic است که برای پایش همزمان جریان و دما در فرآیندهای صنعتی طراحی شده و به دلیل ساختار مهندسیشده، دقت عملکرد و انعطافپذیری در تنظیمات، جایگاه ویژهای در میان تجهیزات ابزار دقیق دارد. این سنسور بر پایه اصل کالریمتریک (Calorimetric) کار میکند؛ به این معنا که با اندازهگیری میزان انتقال حرارت از المنت گرمشونده به سیال عبوری، سرعت جریان را تشخیص میدهد و همین فناوری باعث میشود بدون قطعه متحرک، استهلاک مکانیکی نداشته باشد و در طولانیمدت پایداری بالایی ارائه دهد. در بسیاری از خطوط تولید که کنترل جریان آب خنککاری، پایش روغن هیدرولیک، نظارت بر گردش محلولهای گلیکول یا حتی مانیتورینگ هوای فشرده اهمیت حیاتی دارد، استفاده از چنین سنسوری بهعنوان یک ابزار مانیتورینگ دقیق و قابل اعتماد، ریسک توقف خط تولید را به شکل محسوسی کاهش میدهد. یکی از مزیتهای کلیدی SA5000، ترکیب اندازهگیری جریان و دما در یک تجهیز واحد است که علاوه بر کاهش هزینههای نصب، فضای تابلو و نقاط اتصال را نیز بهینه میکند و سیمکشی را سادهتر میسازد.

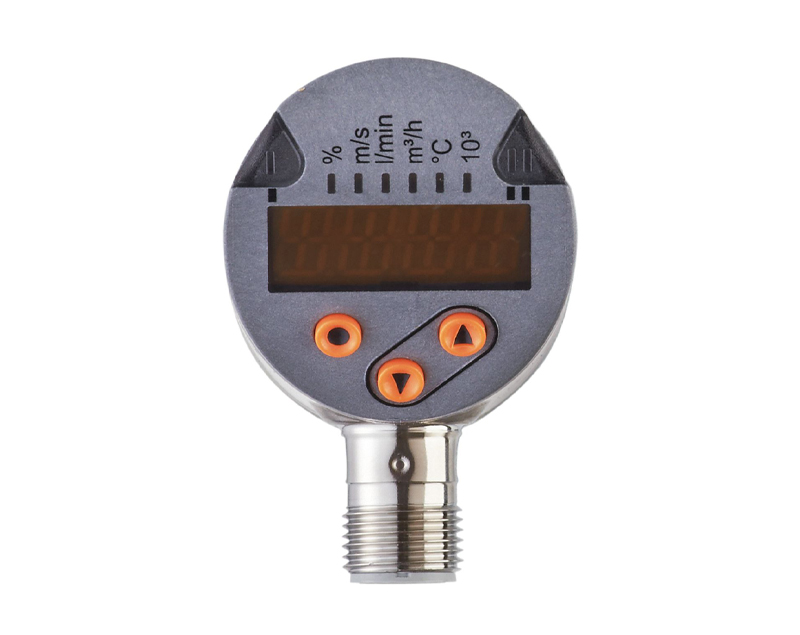

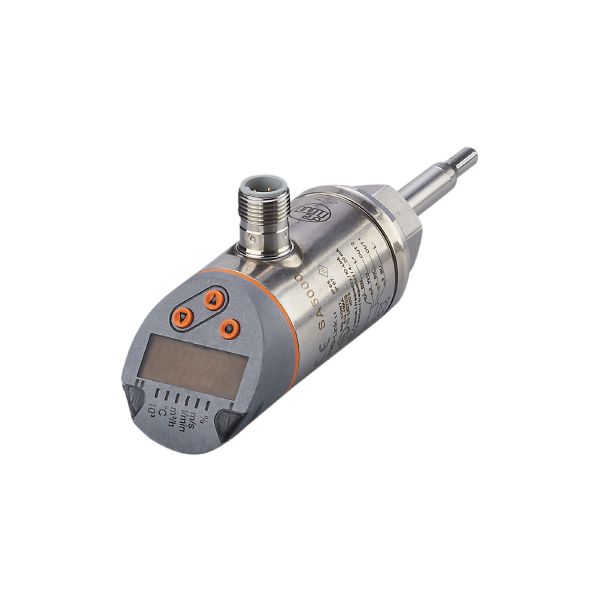

این سنسور مجهز به نمایشگر دیجیتال چهار رقمی با قابلیت تغییر رنگ قرمز و سبز است که وضعیت سوئیچینگ را بهصورت بصری و واضح نمایش میدهد و اپراتور میتواند در یک نگاه، شرایط عملکرد سیستم را ارزیابی کند. وجود LEDهای مجزا برای نمایش وضعیت خروجیها باعث میشود عیبیابی سریعتر انجام شود و در شرایط صنعتی که زمان واکنش اهمیت دارد، این موضوع یک امتیاز مهم محسوب میشود. قابلیت چرخش 345 درجهای هد سنسور یکی دیگر از ویژگیهای کاربردی آن است که در زمان نصب در موقعیتهای محدود یا زوایای نامناسب، امکان خواندن آسان اطلاعات را فراهم میکند. این موضوع در تابلوهای متراکم یا ماشینآلاتی که فضای نصب محدود است، اهمیت ویژهای دارد. اتصالات الکتریکی با پوشش طلا طراحی شدهاند تا مقاومت تماس پایین و پایداری طولانیمدت در برابر اکسیداسیون تضمین شود، موضوعی که در محیطهای مرطوب یا دارای بخار صنعتی اهمیت بالایی دارد.
از نظر محدوده کاری، SA5000 توانایی اندازهگیری در بازه دمای فرآیندی 20- تا 90+ درجه سانتیگراد را دارد و رزولوشن اندازهگیری دما 0.2 درجه است که برای بسیاری از کاربردهای صنعتی دقت مناسبی بهشمار میرود. این سنسور قادر است فشار فرآیندی تا 100 بار (10 مگاپاسکال) را تحمل کند و همین موضوع آن را برای سیستمهای تحت فشار مانند مدارهای هیدرولیک یا خطوط انتقال سیال صنعتی مناسب میسازد. تغذیه دستگاه در بازه 18 تا 30 ولت DC تعریف شده و مصرف جریان کمتر از 100 میلیآمپر دارد که با کلاس حفاظتی III همخوانی دارد و امکان استفاده در سیستمهای کنترلی استاندارد را فراهم میکند. بدنه ساختهشده از استنلس استیل 316L در کنار پلیمر تقویتشده PBT-GF مقاومت بسیار خوبی در برابر خوردگی، ضربه و شرایط محیطی سخت ایجاد میکند و استفاده از واشر FKM در قسمت در تماس با سیال، سازگاری شیمیایی مناسبی با روغنها و محلولهای صنعتی فراهم میآورد.
از منظر خروجیها، این سنسور انعطافپذیری بالایی ارائه میدهد؛ دو خروجی دیجیتال قابل تنظیم بهصورت PNP یا NPN، یک خروجی آنالوگ 4-20 میلیآمپر برای انتقال سیگنال پیوسته به PLC یا سیستم DCS، خروجی فرکانسی در بازه 0 تا 1000 هرتز برای کاربردهای خاص و همچنین پشتیبانی از رابط ارتباطی IO-Link. پشتیبانی از IO-Link نسخه 1.1 با سرعت 38.4 kBaud و انطباق با استاندارد IEC 61131-9 این امکان را فراهم میکند که پارامترها بهصورت دیجیتال و بدون خطا از طریق مستر IO-Link خوانده یا تنظیم شوند، دادههای تشخیصی دریافت گردد و حتی تنظیمات از راه دور انجام شود. این قابلیت نقش مهمی در پیادهسازی مفاهیم Industry 4.0 و نگهداری پیشگیرانه (Predictive Maintenance) ایفا میکند زیرا دادههای عملکردی بهصورت شفاف در دسترس سیستم کنترل قرار میگیرند و تحلیل آنها میتواند از خرابیهای ناگهانی جلوگیری کند.
از نظر دقت اندازهگیری جریان، این تجهیز در حالت نسبی دارای دقت ± (7% مقدار اندازهگیری + 2% بازه اندازهگیری) است که برای کاربردهای کنترلی و حفاظتی کاملاً مناسب است. باید توجه داشت که سنسورهای کالریمتریک عموماً برای تشخیص حداقل جریان، مانیتورینگ قطع جریان یا کنترل محدودههای عملیاتی استفاده میشوند و در کاربردهایی که نیاز به اندازهگیری دقیق دبی حجمی با تلورانس بسیار پایین وجود دارد، معمولاً از فلومترهای مغناطیسی یا اولتراسونیک استفاده میشود؛ اما در مقابل، مزیت بزرگ SA5000 سادگی نصب، عدم نیاز به قطعات متحرک و هزینه نگهداری پایین است. مقاومت لرزشی تا 20g در بازه فرکانسی 10 تا 2000 هرتز و مقاومت در برابر شوک طبق استانداردهای صنعتی، تضمین میکند که این سنسور در ماشینآلات دارای ارتعاش بالا نیز عملکرد پایدار داشته باشد. همچنین درجه حفاظتی IP65 و IP67 امکان استفاده در محیطهای دارای گردوغبار، رطوبت یا شستوشوی صنعتی را فراهم میکند.

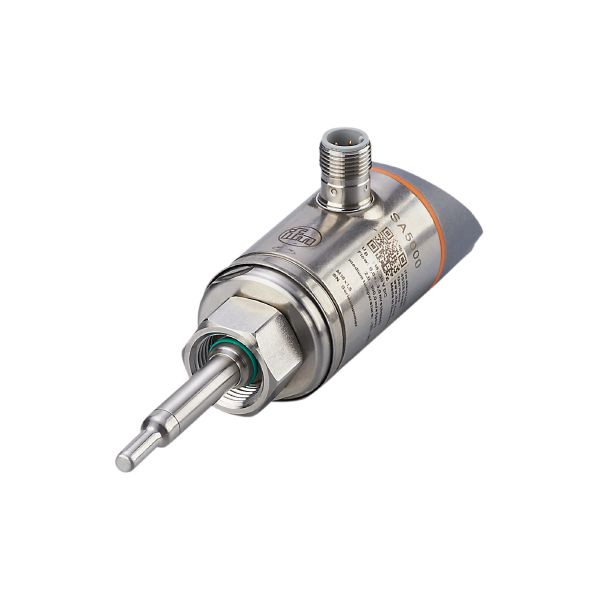

از منظر نصب مکانیکی، اتصال فرآیندی رزوه داخلی M18x1.5 طراحی شده که نصب را ساده و سریع میکند و در بسیاری از کاربردها بدون نیاز به آداپتور خاص قابل استفاده است. تنظیمات دستگاه از طریق منوی داخلی انجام میشود و کاربر میتواند نوع رسانه (مایع یا گاز)، حالت خروجی (NO/NC)، هیسترزیس، واحد اندازهگیری، رنگ نمایشگر و سایر پارامترها را مطابق نیاز فرآیند پیکربندی کند. این سطح از برنامهریزیپذیری باعث میشود یک مدل واحد در پروژههای متنوع قابل استفاده باشد و موجودی انبار تجهیزات کاهش یابد. در پروژههای صنعتی که استانداردسازی تجهیزات اهمیت دارد، چنین انعطافپذیریای ارزش اقتصادی قابل توجهی ایجاد میکند.
در مجموع، SA5000 یک سنسور جریان چندمنظوره با قابلیت اندازهگیری همزمان دما، خروجیهای متنوع، ارتباط دیجیتال IO-Link و ساختار مقاوم صنعتی است که میتواند در صنایع آب و فاضلاب، صنایع غذایی، سیستمهای خنککاری، هیدرولیک، پنوماتیک و ماشینسازی مورد استفاده قرار گیرد. ترکیب دوام مکانیکی بالا، سازگاری شیمیایی مناسب، دقت قابل قبول و قابلیت یکپارچهسازی در سیستمهای کنترل مدرن این محصول را به گزینهای قابل اعتماد برای مهندسان ابزار دقیق تبدیل کرده است. انتخاب صحیح این سنسور مستلزم توجه به نوع سیال، محدوده دمایی، فشار کاری و نیازمندیهای سیگنال خروجی است تا عملکرد بهینه و طول عمر حداکثری در سیستم تضمین شود.
